Тонкости процесса установки ворот

Требования к установке

Нужно заранее осмотреть ту территорию, где будут установлены откатные ворота. Также вам необходимо убедиться в том, что на участке можно заниматься монтажом конструкции подобного вида. Чтобы не совершить ошибку, внимательно осмотрите проем и ту территорию, которая к нему прилегает:

Чтобы створка откатывалась без всевозможных препятствий, следите, чтобы свободного пространства было достаточно для подобных целей. Чтобы ворота функционировали в нормальном режиме, оставляйте примерно полторы ширины проема вдоль забора. Также расстояние в глубину участка должно достигать 40 см;
помните о том, что створка, которая сдвигается, будет двигаться со стороны забора, расположенной внутри

Данный фактор стоит принять во внимание в процессе создания планировки территории, во время высадки деревьев, а также прочей растительности;

• калитка не должна помешать свободному перемещению створки, поэтому лучше сделать так, чтобы она располагалась с противоположной стороны. Достойным решением станут ворота, калитка которых встроена в общую конструкцию. У такого варианта есть высокий порог, который является ее основным недостатком. Он усложняет проход пожилым людям и детям;
• чтобы открытие или закрытие полотнища было оптимальным, понадобится ровный рельеф. Если на территории есть бугры, наклоны или впадины, то нагрузка на автоматику увеличится, что выведет ее из строя раньше времени.

Это те требования, которые необходимо соблюдать в процессе монтажа откатных ворот. Если все они будут выполнены, то установка конструкции не вызовет у вас никаких проблем. Вы сможете пользоваться откатными воротами, не сталкиваясь со сложностями, которые могут вызвать определенный дискомфорт.

Замеры и материалы для установки откатных ворот

Изготовить откатные ворота своими руками вполне возможно, и в первую очередь благодаря тому, что стало доступным приобретение комплектующих.

Помимо основного материала, для установки откатных ворот потребуются металлические трубы диаметром 2 см для создания основы конструкции, к которой впоследствии будут крепиться профлисты или другой материал обшивки.

Желательно подбирать цельные листы, чтобы на каждой створке ворот швы были только в местах соединения по краям и на стыках с трубами.

После проведения замеров закупаются все необходимые материалы, после чего можно приступать к работе. В первую очередь следует установить опорные столбы для будущих ворот. Для изготовления опор можно использовать стальные трубы, швеллер или дубовый брус либо их роль могут выполнять кирпичные или бетонные столбы. По обе стороны будущих ворот следует выкопать ямы глубиной 1м, затем в них установить столбы и после этого произвести заливку бетоном. Бетонный раствор окончательно застывает примерно через неделю.

Необходимые материалы для установки откатных ворот своими руками показаны на этих фото:

Подвод электричества и монтаж воротной рамы

провести электрическую проводку

Это, конечно же, существенно повышает стоимость не только работ, но и самой конструкции ворот. Устанавливают проводку сразу после окончания работ с фундаментом. Кабель прокладывается в конструкции фундамента, а для его прокладывания используют специальную гофру.

Место, где в итоге будет выходить пучок кабеля, важно рассчитать заранее, чтобы потом можно было протянуть весь кабель в помещение для подсоединения к электрической сети. Дальше при установке ворот своими руками можно приступать к сборке необходимых консолей откатных ворот. Для этого могут потребоваться профильные трубы

Размеры можно подбирать самостоятельно в соответствии с масштабом конструкции

Для этого могут потребоваться профильные трубы. Размеры можно подбирать самостоятельно в соответствии с масштабом конструкции

Дальше при установке ворот своими руками можно приступать к сборке необходимых консолей откатных ворот. Для этого могут потребоваться профильные трубы. Размеры можно подбирать самостоятельно в соответствии с масштабом конструкции.

Профильные трубы разрезают при необходимости до нужной длины и подготавливают к сварочным работам. Специалисты обычно рекомендуют варить трубы так, чтобы горизонтальные стойки в итоге были поверх вертикальных.

Такой метод уже показал на практике, что конструкция, оказывается, прочнее. Кроме того, при установке горизонтальных стоек сверху, предотвращается процесс коррозии на каркасе. Но в этом случае необходимо будет сделать защиту для горизонтальных поперечников.

Для этого после сбора конструкции нужно зачистить все места соединения и покрасить раму специальной краской, которая предотвращает распространение ржавчины. Поперечники обязательно нужно проваривать через каждые 50 см, если ворота имеют размеры по ширине больше 1,5 метра. Это предотвратит провисание полотна в дальнейшем.

Установка роликового основания и полотна

Роликовое основание считается одним из самых важных механизмов в системе откатных ворот. Всё дело в том, что на эту часть приходится вся нагрузка от полотна. Именно поэтому все крепления должны быть надёжными.

Чаще всего для этого крепления приваривают к швеллеру. Сразу после того как проводится монтаж роликов, на них устанавливаются ворота, а уже после этого проводятся замены, которые позволяют проверить устойчивость и уровень.

Для того чтобы ворота работали на роликовой системе плавно и без заминок их устанавливают на одной плоскости, но точность проверить можно будет только при использовании лазерных указателей.

Откатные ворота. Нюансы с высотой откатных ворот

Многим может показаться, что данный момент вообще не стоит внимания и обсуждения, но это не так. Отчасти согласимся. Действительно, игнорирование данного момента не создаст Вам никаких существенных проблем кроме эстетических. Многие считают, что если высота полотна забора, примыкающего к воротам составляет 2 метра, то и высота полотна ворот должна быть 2 метра. В реалии это не так. Давайте рассмотрим на примере:

• У нас есть забор, сделанный из профлиста, имеющего высоту 2 метра и установленного без ленты и без зазора снизу. В этом случае, профлист поднимается прямо от земли на высоту 2 метра. (статью об установке забора мы публиковали ранее: Столбы для забора. Без ошибок строим забор своими руками)

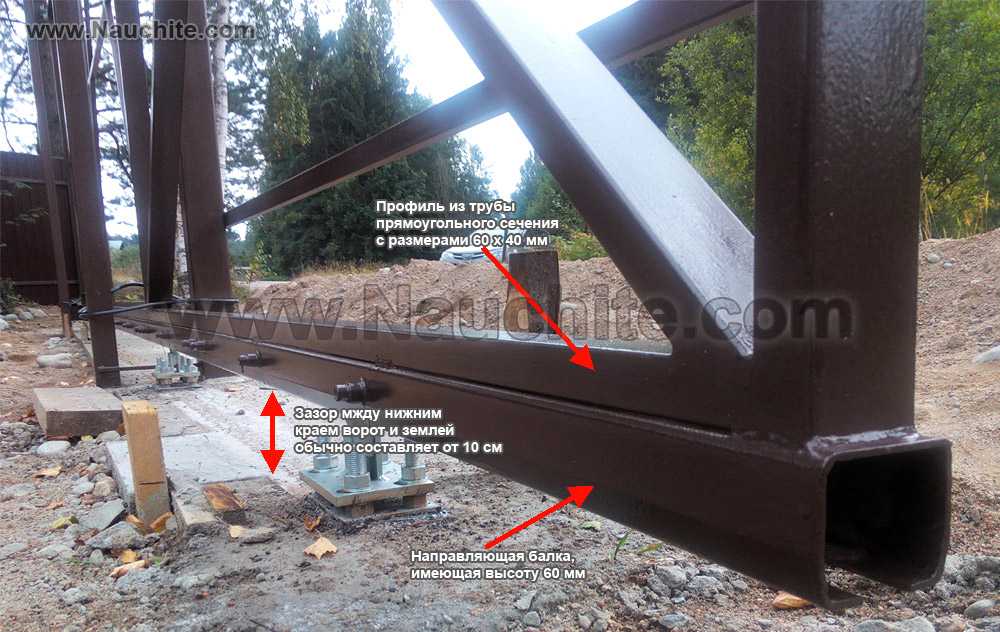

• Заказывая или изготавливая самостоятельно каркас полотна ворот, Вы ориентируетесь на такой же профлист, имеющий ту же высоту, что и у забора — 2 метра, не так ли?

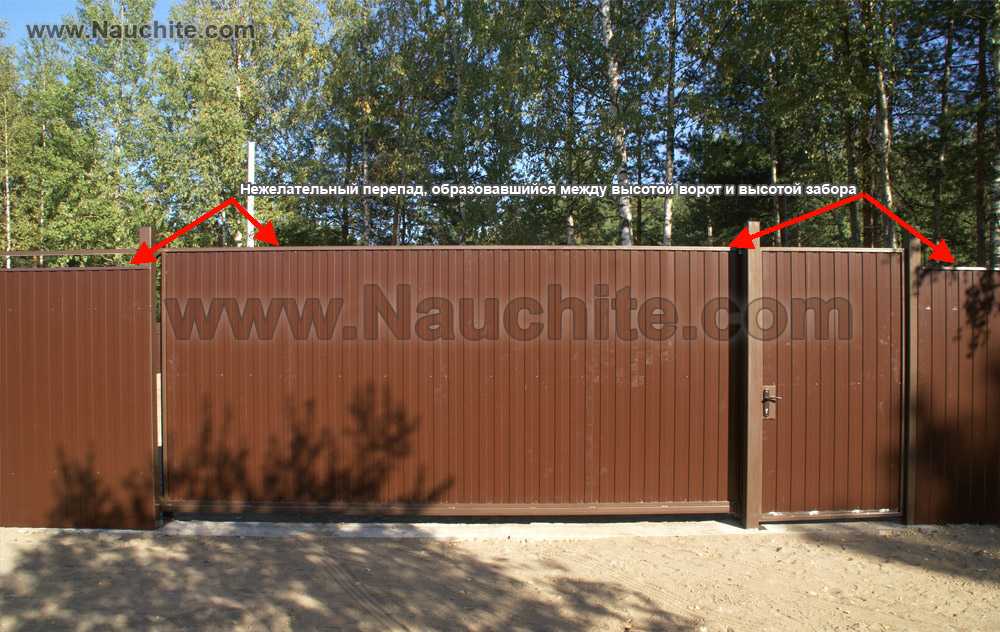

А теперь давайте посмотрим, что получится в результате. В обоих случаях Вы ориентируетесь на одинаковую высоту профлиста, но Вы не учитываете то, что в случае с забором, профлист начинается прямо от земли и его верхний край находится на высоте ровно 2 метра над землей. При этом, в случае с воротами, нижний край откатных ворот не может касаться земли, он приподнят примерно на 10 см от земли.

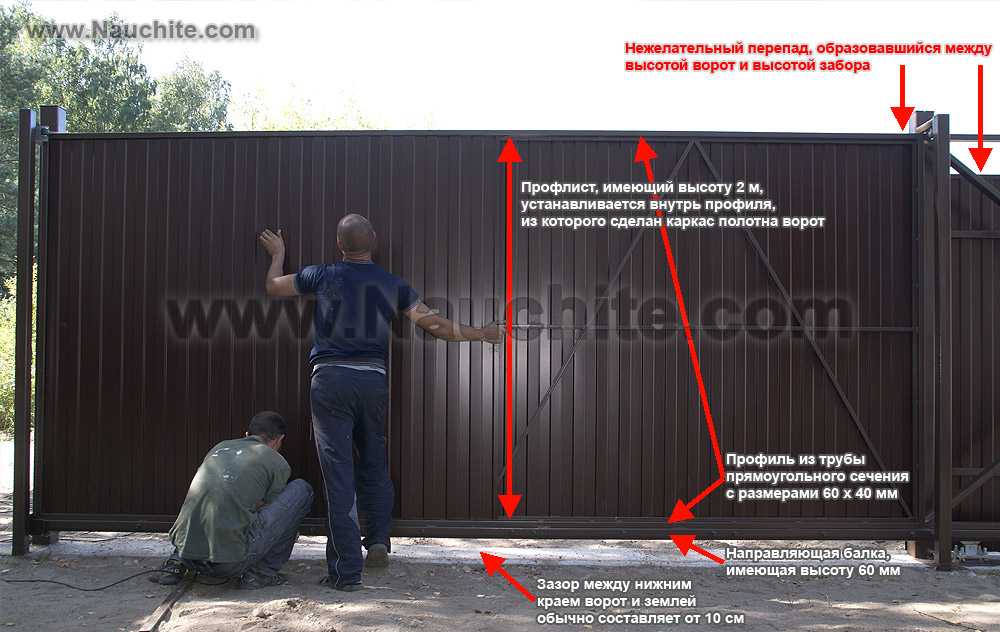

Идем дальше. В отличие от забора, профлист ворот обычно вставляется в профиль, из которого состоит каркас полотна ворот, при этом профиль обычно сваривается из трубы прямоугольного сечения 60/40 мм. Уже набежала высота ворот: 100мм + 40мм + 2000мм + 40мм = 2180мм. Но это ещё не всё, так как к полотну ворот снизу приваривается направляющая балка, имеющая высоту 60 мм (для ворот массой до 350 кг). Итого, с учетом направляющей балки, расстояние от поверхности земли до верхнего края ворот уже составляет 2180 мм + 60 мм = 2240 мм. Как видите, согласно расчетам, верхний край ворот оказался на 24 см выше верхнего края забора!

Чтобы избежать подобного эстетического промаха, высоту каркаса откатных ворот нужно делать ориентируясь не на высоту заполняющего профлиста, а на высоту забора, примыкающего к воротам.

Установка ворот

Если собрать и установить механизм нужно очень быстро, то рельсы можно просто втолкнуть в не полностью застывший раствор, используя при этом резиновый молот.

Приваривание роликов к раме ворот

Применение для этой цели обычного молотка или металлического молота не допускается, так можно легко деформировать рельс, что в дальнейшем приведет к проблемам со свободным перемещением откатной конструкции.

Затем откатные ворота устанавливаются на подшипники. Вместо подшипников допускается применение плавающих рельсов: существенной разницы между этими механизмами нет, за исключением необходимости смазки рельса и всех двигающихся механизмов солидолом, для снижения трения и продления срока эксплуатации конструкции. Смазку необходимо осуществить перед установкой системы, так как потом доступ к механизму и движущимся частям будет затруднен.

Установка механизма

Для надежной работы механизма откатных ворот и обеспечения беспрепятственного открывания и закрывания потребуется электрический мотор. Двигатель лучше всего купить однофазный, мощность его должна быть в пределах от 40 до 100 Вт. При этом нет необходимости приобретать самые мощные модели: они создают много шума, имеют большую массу и размеры и часто подвержены поломкам.

Привод можно использовать трех типов:

• прямой;
• ременной;
• цепной.

Наиболее надежным считается прямой привод, цепной слегка уступает ему, а ременной не следует применять, так как ремень довольно быстро «слизывается» и регулярно требует замены. По соотношению цены и качества лучшим решением является использование цепного привода.

Процесс установки привода для автоматических ворот

Электромотор необходимо устанавливать под защитой от дождя и снега. Лучшим вариантом является сооружение небольшой будки с крышей, которая сможет защитить мотор от осадков и непогоды. От будки к воротам будет идти цепной привод. На конце привода следует установить звездочку, соединяющуюся с шестерней либо рельсом зубчиками, посредством которых и происходит движение ворот.

При нажатии кнопки происходит открытие сдерживающего клапана, в амортизаторе происходит плавное снижение давление, в результате чего осуществляется передвижение откатных ворот. Также можно устроить и обратный принцип действия: при нажатии кнопки происходит нагнетание давления, и система начнет накачиваться.

Названия элементов конструкции откатных ворот

Не рекомендуется установка масляных амортизаторов, потому что при повышении давления они слишком быстро изнашиваются и не способны выдержать эксплуатацию более полугода.

Как сварить металлические распашные ворота для дачи своими руками

Распашные металлические ворота для дачи создают, как правило, по одной схеме — из двух половин (створок) высотой 1,6—1,8 м при общей ширине пролета 2,4—3,5 м. Каждая створка представляет собой раму из металлической трубы 60 х 40 х 1,5—2 или 40 х 40 х 1,5—2 мм, обшитую каким-либо материалом. Для обшивки чаще всего используют профлист, поликарбонат, гладкий прокатный или оцинкованный лист. Вместо глухой обшивки створка может быть заполнена металлической сеткой или решеткой из профилированного или кованого металла.

Если проем дачных распашных металлических ворот, изготавливаемых своими руками, не превышает 3 м, то можно сделать их и одностворчатыми, но это создаст чрезмерно большую нагрузку на подвес.

Перед тем как сделать такие ворота из металла, первым делом необходимо снять точные размеры проема: ширину и высоту. Не стоит забывать, что технический просвет (расстояние между уровнем дороги и нижней кромкой ворот или калитки) должен составлять не менее 50 мм. При зазоре 100—150 мм ворота можно будет без труда открыть даже при достаточно большом снежном покрове.

Исходя из размеров, надо сделать эскиз конструкции металлических ворот, возводимых своими руками, и подсчитать количество необходимого материала. Для ограды 2 х 3,5 м (общий проем) понадобится примерно 23 м профильной трубы (с учетом внутренних перемычек). Иногда раму ворот делают усиленной, для этого понадобится еще 15 м трубы несколько меньшего сечения.

При изготовлении металлических ворот своими руками можно использовать не только профиль, но и водопроводные трубы 1\2 — 1, а также уголок с полкой от 40 мм. При использовании уголка перед сваркой следует вырезать в заготовках часть полки для стыковки их в одной плоскости.

С поверхности металла необходимо удалить всю ржавчину. Для этого понадобится болгарка со шлифовальным диском или обычная наждачная бумага. Если вы покупали новый, чистый профиль, то он обычно бывает смазан маслом, которое необходимо удалить тряпочкой, смоченной бензином.

Перед тем как сварить металлические ворота, разложите на земле или сварочном столе все части и подгоните профили к нужному размеру. Но в любом случае сваривать раму нужно только на идеально ровной поверхности, не допуская ни малейших перекосов в плоскости створки, выверив их по горизонтали уровнем и проверяя каждое соединение угольником как до, так и после сварки.

Когда все отрезки профиля будут правильно стыковаться, зафиксируйте их струбцинами и приступайте к сварке внешней рамы. Затем измерьте и сравните диагонали рамы, чтобы убедиться в ее прямоугольности, после чего можно приваривать укосины или поперечины. Их рисунок может быть разным, главное — обеспечить створкам жесткость. Чтобы сделать металлические ворота своими руками как можно более прочными, дополнительно по углам рамы можно наварить треугольные косынки из листовой стали толщиной 3 мм. Затем еще раз пройдитесь болгаркой со шлифовальным диском, очистите места сварки и удалите шлак.

Если ворота будут устанавливаться в уже имеющийся забор с бетонными или кирпичными столбами, то еще на этапе проектирования следует учесть размеры боковых опорных стоек, которые нужно будет прикрепить к заборным столбам. Такие стойки изготавливают из профилированной трубы 60 х 60 х 2 мм или 40 х 60 х 2 мм. Если есть возможность вплотную к столбу вырыть котлован, стойки желательно забетонировать, приварив к ним внизу отрезки арматуры или полосы. Стойки строго вертикально выставляют с помощью отвеса или уровня и крепят к столбу с помощью анкеров, после чего заливают котлован бетоном. Если же забетонировать стойки невозможно (например, из-за имеющегося фундамента, который нежелательно взламывать) придется обойтись только анкерным креплением. В любом случае стойки не должны быть выше столбов — они должны располагаться на одном уровне с верхним обрезом ворот.

Если работа по установке распашных металлических ворот своими руками ведется с новым забором, целесообразно установить стойки из профилированной трубы 80 х 100 мм с толщиной стенок 7 мм. При желании впоследствии их можно обложить с трех сторон кирпичом или скрыть за настилом забора.

На этих фото показаны распашные металлические ворота, изготовленные своими руками:

Ошибки при установке

Если производить монтаж откатных ворот самостоятельно, то можно допустить различные ошибки и погрешности. Наиболее распространенными из них являются:

• Неправильные подготовительные работы с основанием.
• Неверно закрепленные комплектующие детали, а также недостаточная регулировка. Слабое крепление также нередко становится причиной различных неисправностей конструкции.
• Неверно подобранный вес ворот под балку. Из-за этого вся конструкция может заметно провиснуть, причем на это уйдет очень мало времени.
• Если получившаяся конструкция стала издавать неприятные скрипы или хруст, то это говорит о том, что в подшипниках есть песок и его необходимо оттуда убрать. Также причиной посторонних шумов может служить неправильное (слишком маленькое) расстояние между опорами.

• Если на местах сварки просматриваются подозрительные подтеки, то это должно указать на неправильную технологию покраски материала. Основание обязательно нужно обезжирить, тщательно очистить и покрыть грунтовкой. Только после всех перечисленных действий можно приступать к процессу покраски.
• Чтобы столбы не скосились в одну сторону и не деформировались, нужно учитывать глубину промерзания грунта и массу получившегося фундамента. Его необходимо делать таким, чтобы он был в разы больше, чем сама нагрузка.

Консольные

Откатные ворота консольного типа представляют из себя раму, которая устанавливается на фундамент, консольную (несущую) балку и воротное полотно. На раму благодаря прикрепленным к ней роликам закатывается балка, а на балку навешивают воротное полотно. Уловители (устройство препятствующее раскачиванию ворот) даже при 6-ти метровом проеме обычно не требуются, их можно монтировать лишь в очень ветреных местах. Установить откатные консольные ворота можно до того, как построен забор.

Плюсы ворот:

• Основной плюс — это принцип работы консольных ворот. Работе не препятствует рельс, расположенный внизу, который может забиться мусором, как в случае с откатными воротами, и балка, которая расположена над проемом и может мешать проезду, как в случае с подвесными воротами.
• Ролики полностью “закрывает” балка. Это значит, что снег, дождь, а также грязь и мусор не будут попадать на важный элемент.
• Низкая парусность.
• Легко оборудуются электроприводом.
• Ворота плотно прилегают к забору.

Минусы ворот:

• Наиболее сложный монтаж по сравнению с другими системами.
• Необходимость в свободном участке забора (длиннее в 1,5 раза, чем ширина проема), так как необходимо место для консольной балки.

Виды конструкций

Всего существует несколько видов конструкций:

• Подвесной тип пользуется популярностью за счет отличных характеристик, гарантирующих прочность и надежность конструкции. В данном случае полотно на роликовых тележках крепят к верхней горизонтальной опоре, располагающейся на пятиметровой высоте.
• Консольные откатные системы предназначены для установки в регионах со сложными климатическими условиями. Установка верхней балки здесь не требуется, фундамент служит точкой опоры и надежно удерживает вес конструкции. Воротам этого типа не страшны снежные заносы, сильный ветер и прочие неблагоприятные природные явления.
• Монтаж ворот на винтовых сваях занимает больше всего времени и сил. Сваи выступают в качестве несущих элементов, надежно удерживающих конструкцию.
• Эксплуатация механических ворот осуществляется ручным способом. Простые в установке, они не требуют больших финансовых вложений.
• Автоматические ворота оснащаются электрическим приводом и пультом ДУ. Автоматика идеально подходит, если пользоваться воротами приходиться часто.

Любой из вышеперечисленных типов конструкции отличается надежностью и долгим сроком эксплуатации.

Распашные ворота: преимущества и недостатки

Распашные ворота считаются наиболее простой и используемой конструкцией. Конструктивно такое ограждение состоит из одной или двух створок, которые прикрепляются к столбам. Настроить механизм открывания можно таким образом, чтобы створки направлялись наружу или внутрь, однако, для этой задачи необходимо свободное пространство, что не всегда удобно.

К тому же, бывают различные приводы: механический и автоматический. Сам процесс вращения створ осуществляется благодаря наличию петельного механизма. В последнее время, для того, чтобы улучшить функциональность конструкции, применяется www.gatefinder.ru.

Распашные ворота, выпускаемые в последнее время, более практичны, так как оснащаются калиткой. Поэтому, если вам требуется попасть на участок, можно открыть лишь ее, а не сами ворота. Чтобы не беспокоится о безопасности территории, обычно устанавливают пяти или шестиметровые ворота.

Необходимость в этом есть не всегда, поэтому можно подобрать конструкцию и пониже, и дополнительно украсить ее декоративными элементами. Для производства распашных ворот, в основном используются кованные решетки или металлические листы, благодаря чему срок эксплуатации конструкции увеличивается.

Правильно обустроенный фундамент – залог успешной работы

Начинать работу по обустройству основания ворот нужно с планировки траншеи. В частности, нужно учесть следующие параметры:

• от границы проема нужно отступить расстояние, равное половине ширины проезда;
• в зависимости от конструкции ворот ширина фундамента подбирается индивидуально, к примеру, при размере полной конструкции ворот в 40 см, фундамент должен быть на 10 или 15 см шире в обе стороны;
• в отличие от фундамента зданий мастера расходятся во мнении насчет его глубины, но большинство считают, что такой фактор, как уровень промерзания, на это не влияет, и достаточно будет залить 40­–50 см в глубину.

Сборка арматурного каркаса

Армирование фундамента под откатные ворота представлено тремя прямоугольными каркасами, в каждом из которых имеется по четыре ряда рабочей арматуры толщиной около 14 мм. Два каркаса собираются для столбов с тем расчётом, чтобы со всех сторон образовались защитные слои бетона не менее 60 мм, а выпуск стержней вверх составлял порядка 30–35 см.

Армирование фундамента под откатные ворота: 1 — рабочая арматура Ø14 мм; 2 — песчано-гравийная смесь; 3 — бетон В15; 4 — конструкционная арматура Ø10 мм; 5 — рабочая арматура Ø 16 мм; 6 — закладные анкеры

Армирование связывающего пояса должно обеспечивать достаточную прочность для удержания массы ворот. Ввиду направления действия нагрузок усиленное армирование устанавливается в верхней части пояса — это две нитки рифлёной арматуры диаметром 16–18 мм. Нижний ряд из двух прутьев толщиной по 12–14 мм предназначен для обеспечения общей стабильности бетонной конструкции и противодействия временным нагрузкам. Между собой рабочая арматура соединяется прямоугольными хомутами из конструкционной гладкой арматуры толщиной 8–10 мм.

После укладки верхнего арматурного каркаса он связывается с армированием столбов. Прутья, расположенные с внутренней стороны, загибают на уровне нижнего ряда армирования пояса, наружные — на уровне верхнего. Перевязка прутьев разных каркасов должна осуществляться как минимум двумя проволочными хомутами, длина перехлёста — не менее 20 диаметров используемой арматуры.

Установка откатных ворот

Для установки на участке откатных ворот необходимо соблюдение целого ряда требований:

откатные ворота могут двигаться только по прямой линии, поэтому на необходимом участке забор должен быть тоже прямым. При этом длина этого прямолинейного участка забора, как указывалось выше, должна быть в полтора раза больше, чем ширина полотна. Это связано тем, что кроме непосредственно полотна, консольные ворота имеют так называемую технологическую часть, выполняющую роль противовеса и позволяющую снизить и равномерно распределить нагрузку, создаваемую воротами, на консольный блок (рис.6 )

Рис. 6. Размещение консольных ворот

• любые неровности рельефа (наклон или бугры) создадут большие проблемы для свободного перемещения ворот, существенно повысив нагрузку на автоматику
• калитки устанавливают со стороны, противоположной направлению отката ворот, в противном случае, они будут просто блокироваться в момент открытия ворот
• если будет устанавливаться автоматика для откатных ворот, сразу следует предусмотреть, откуда будут прокладываться силовые кабели

Потрясающие металлические откатные ворота

Совет! Готовый комплект для откатных ворот (рис.7 ) (роликовые тележки, направляющий рельс, трубы) можно приобрести в магазине, но при этом следует учесть, что он рассчитан на «евростандарт» — ворота длиной 4 м.

Рис.7. Комплектующие для откатных ворот

Раздвижные ворота можно устанавливать как на готовый забор, так и во время его возведения. Чертеж откатных ворот приведен на рис. 8.

Рис. 8. Чертеж для изготовления консольных откатных ворот

Поэтапный монтаж откатных ворот

Только грамотное построение процесса даст результат в виде надежной и качественной конструкции.

Этапы:

• Возведение стоек;
• Подготовка фундаментной основы;
• Создание полотна;
• Установка ворот.

Рекомендуется соблюдать план работ, не отступая от него. Каждое действие стоит контролировать измерениями.

Установка столбов

Монтаж стоек – ответственный процесс, от которого зависит надежность установки всего сооружения. Их делают из бруса, металла, бетона или кирпича.

Специалисты советуют заливать бетоном стойки на глубине не меньше метра. А на территории, где грунтовые воды расположены сильно высоко, стоит создать общий фундамент под все компоненты конструкции.

Лучше всего в качестве стоек подходят стальные трубы. Улавливатели и поддерживающие элементы фиксируют сваркой.

При возведении кирпичных или каменных стоек, в стене делают закладные. Они представляют собой стальные площадки с соединенными прутками или проволокой.

Строительство фундамента

Размечают фундаментную основу опорной территории. Подготавливают котлован для заливки. От забора на расстоянии полуметра роют траншею. Сама фундаментная часть должна превышать длину противовеса примерно на 30 см.

Если планируют оснастить ворота автоматическим приводом, то на этапе рытья траншеи прокладывают проводку. Их оборачивают гофрированным кожухом из пластика.

Роль закладной исполняет швеллер. Его усиливают арматурным каркасом.

Этапы создания фундамента:

• Подготовка траншеи (метр-полтора);
• Нарезают стержни из арматуры: покороче и подлиннее. Первых делают больше, потому что потом их используют как перемычки;
• Длинные отрезки фиксируют к боковым сторонам швеллера. Сформируется конструкция, напоминающая скамейку с ножками;
• Прутки, лежащие друг напротив друга, скрепляют попарно;
• В яму устанавливают закладную, подгоняют швеллер;
• Монтируют опалубку и пояс из арматуры;
• Заливают цементным раствором, утрамбовывают.

Изготовление створки

Чтобы соорудить каркас применяют профильные трубы. Их сечение не меньше 50 на 50 мм. Чтобы створки не перекосило, создают специальную платформу с четкой горизонтальной поверхностью. Определяют широкую, ровную поверхность с едва заметными щелями. На ней раскладывают рейки или бруски. Уровень измеряют лазерным или строительным оборудованием.

Полотно сваривают снизу вверх.

Этапы:

• Создают наружную раму. Она исполняет роль главного каркаса полотна;
• К основанию крепят детали заполняющего каркаса. Он нужен для фиксации профлиста, а также каркас повышает жесткость конструкции;
• Сварочные швы шлифуют, а сами ворота грунтуют;
• Пульверизатором красят в 2-3 слоя;
• Воротное полотно обшивают профлистом, который закрепляют метизами.

Инструкция по сборке конструкции

Этапы сборки:

1. Размечают участок. Обозначают траекторию передвижения полотна вдоль направляющим;
2. Обозначают место, где будет установлена конструкция и передняя роликовая тележка. Соблюдается незамысловатый принцип – дальность расстояния между опорами влияет на уменьшение нагрузки на подшипники. Но, набор опорного механизма все же монтируют не по краю столба, которые ближе расположен к проезжей части. Расстояние составляет 15 см в сторону перемещения. Так делают, чтобы накатный ролик не выходил на проезжую часть;
3. Площадки для поддерживания роликов устанавливают в определенных точках. Фиксируют сварочным аппаратом. Только после этого монтируют роликовый механизм;
4. При установке полотно, направляющую наводят на роликовые детали. Контролируют грамотность монтажа, снимают полотно и тележки;
5. Подваривают пластины регулировки;
6. Монтируют обратно стойки и полотно, надежно сваривая конструкцию в закрытом виде;
7. Проверяют вертикальность положения строительным уровнем;
8. Накатной механизм монтируют во внутренней части направляющей. Потом его закрепляют метизами. Для большей надежности используют сварочное оборудование.
9. Сверху на полотне крепят роликовый ограничитель. Шину для поддерживания приваривают. Потом уже проверяют вертикальность расположения конструкции;
10. Устанавливают нижний улавливатель. Отмечают место его монтажа при запертом сооружении. Его скобу подводят под роликовый механизм, прижимая до абсолютного соприкосновения. Его фиксируют метизами, чтобы его состояние возможно было контролировать в будущем;
11. При запертой конструкции делают разметки в местах размещения верхнего улавливателя. Его прикрепляют к стойке.

По завершению монтажа регулируют роликовые механизмы, шины и улавливатели. Торцы направляющих оснащают заглушками, а стыки после сварки шлифуют и красят.

Шаг №6. Обшивка полотна

После закрепления первого листа в накладку на него устанавливается второй лист. Так продолжается до последнего листа

Данный этап работ будет в том случае, если устанавливаются откатные ворота с обшивкой. Необходимо монтировать профлисты на раму.

1. Монтаж нарезанных листов начинается с передней кромки.
2. Лист вложить внутрь периметра рамы и закрепить обрешетку саморезами по металлу (как вариант, заклепать).
3. После закрепления первого листа внакладку на него устанавливается второй лист. Так продолжается до последнего листа.
4. Если он не укладывается в периметр, то следует подрезать его по размеру.
