Откатные ворота на винтовых сваях: размеры столбчатого монолитного фундамента в местах установки, отзывы владельцев

Технология закладки основания для откатной конструкции

Устройство фундамента для ворот с передвижными полотнами своими руками — процесс, требующий значительных затрат сил и времени. Но если правильно сделать расчеты и придерживаться технологии выполнения работ, то можно собственноручно соорудить качественную и функциональную входную группу. Рассмотрим это на примере закладки каркасно-монолитного основания.

Разработка схемы

Работы начинают с определения размеров фундамента. Для этого необходимо знать такие показатели:

ширину проема;
габариты и вес ворот;
тип почвы.

Оптимальная ширина фундамента — от 0,5 до 0,7 м, глубина — 1,5-2,5 м (точный показатель зависит от промерзаемости почвы), длина основания составляет свыше ½ ширины проема. При этом необходимо сделать отступ с одной стороны входной конструкции для отката полотна. Все эти данные следует отобразить на схеме.

Подготовительные работы

Подготовка к сооружению основания под сдвижную конструкцию включает ряд работ. Среди них выравнивание территории, ее зачистка от растительности, корней. Согласно составленной схеме копают траншею необходимых параметров. На ее дне формируют плотную гравийно-песчаную подушку.

Изготовление металлического каркаса

Как сделать фундамент для откатных ворот крепким и надежным? Для этого его усиливают закладным элементом. Он представляет собой П-образный каркас, стойки которого сформированы из арматурных прутьев d12 и горизонтального швеллера, ширина которого составляет минимум 20 см. Его предназначение — равномерное распределение напряжения по всей конструкции.

Закладной элемент укрепляют поперечным армированием, которое выполняют с шагом 0,3-0,4 м. Сборка каркаса осуществляется двумя способами:

при помощи сварки рамы из арматуры с последующим креплением швеллера;
путем приварки к металлической полосе уголков/прутьев.

Перевязка арматурных прутьев осуществляется при помощи стальной проволоки или сварки. Металлические штыри располагают так, чтобы их верхняя часть не выступала над поверхностью грунта. Горизонтальность монтажа закладного элемента обязательно следует проверять уровнем, иначе существует риск перекоса конструкции.

Заливка бетона

Для этого понадобится раствор. Готовится он из цемента и песка в соотношении 1:3. Повысить прочность конструкции можно, насыпать в раствор щебень. Как правильно залить фундамент?

Заливка траншеи бетоном проводится так, чтобы смесь покрыла не менее 2/3 высоты арматуры. Это поспособствует правильной установке ворот. Столбы для входной конструкции устанавливают заблаговременно. Технологически фундамент для ворот должен захватывать не только проем, но и консольные опоры. Бетонированию подлежит вся плоскость, которую будут занимать передвижные створки.

При этом необходимо избегать возможного перекоса каркаса. Поверхность под роликовым механизмом должна быть ровной и достаточно широкой для нормального функционирования конструкции.

Фундамент под ворота откатного типа соорудить несложно. Но при этом следует правильно сделать расчет конструкции и строго придерживаться технологии при ее возведении. Только в таком случае автоматическая система будет работать исправно, а откатные ворота будут функциональными и прослужат длительное время.

Использование откатных ворот сегодня

Все больше потребителей останавливают выбор на откатных воротах, которые можно сделать и своими руками. Их популярность растет не зря – поставить данное ограждение выгодно экономически и разумно. Кроме того, откатные ворота имеют множество плюсов:

монтаж происходит в кратчайшие сроки, поэтому проводить земляные работы долго нет необходимости (в среднем, их можно установить за один день);
благодаря сваям конструкция получается надежной и закрепляется на нужной глубине в грунте;
работы по установке бесшумные;
они компактны, так как не занимают много места и легко открываются;
их можно установить даже в зимний период (закручивать сваи можно в замерзший грунт);
при необходимости ограждение может быть временным, если не бетонировать основание свай;
недорогая стоимость, так как не нужно нанимать тяжелую спецтехнику или подключать специально обученных людей.

В свою очередь, стоит помнить о том, что подобные ворота будут служить не всегда долго – это зависит от того, на каком диаметре свай вы остановили выбор и от грамотности монтажа. Поэтому не стоит спешить возводить их своими руками, посмотрев лишь видео в сети и прочитав несколько статей. При возможности лучше подключить знакомых, разбирающихся в этом направлении.

У каждого свои объяснения по поводу того, что они остановили выбор на воротах из винтовых свай. Некоторым необходимо быстро установить ограждение и для этого использовать минимум времени, некоторые не имеют возможности нанимать людей и хотят своими руками возвести конструкцию ворот.

Этапы работ по устройству откатных ворот

Все работы по монтажу сводятся к 2 главным этапам – установке фундамента и создание прочного каркаса.

1 этап – установка свай

Для качественной установки необходимо предварительно сделать геологическую разведку местности на вашем участке. Если под будущими воротами на глубине 1-1,5 метров располагается глина, то необходимо приобрести сваи длиной 3-4 метра. После разметки расположения свай с помощью установки или вручную необходимо ввинтить сваи в слой почвы. Обязательно соблюдайте перпендикулярность между закручиваемой сваей и грунтом. Для этого поставьте на центр сваи уровень. Посмотрите видео, как правильно закручивать сваи.

Закручивать сваю необходимо до тех пор, пока расстояние от земли до верха сваи не останется 30-50 см. После установки всех свай на участке необходимо проверить их вертикальность и центровать. При необходимости приварите небольшие петли к концам свай, на которые будет закрепляться каркас ворот.

2 этап – сборка каркаса откатных ворот

Крепление облицовочного профлиста

При сборке каркаса особе внимание уделите выбору сечения профиля. Подбирайте диаметр не менее 5 см, так как в противном случае ворота у вас унесет первым же сильным ветром

После обмера будущих ворот и нарезки с помощью болгарки профилей, необходимо закрепить опорные ролики.

Если фундамент сделан качественно и ровно, ролики с профилями будут соприкасаться только в местах соединения. Для создания жесткости в углах ворот используйте поддерживающие шины.

Таким образом, вам удастся избежать перекоса ворот, и они будут ровно ходить по направляющим параллельно земле. По окончании работ вам останется лишь покрасить откатные ворота и украсить их кованными изделиями по собственному желанию.

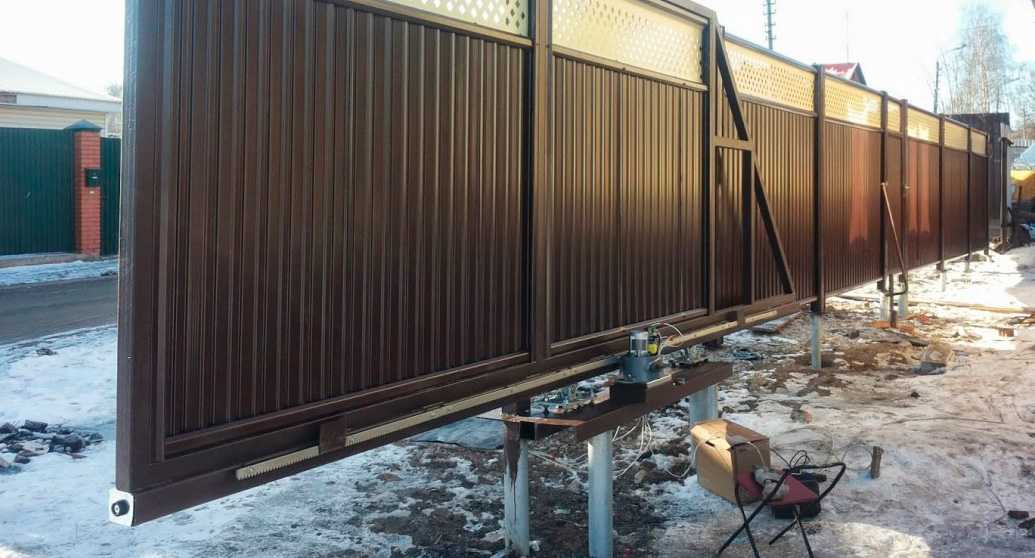

Откатные ворота на винтовых сваях: особенности конструкции

Въезд на территорию участка – важный элемент при строительстве дома. Откатные ворота на сваях – это один из самых популярных способов оформления въезда. Особенности конструкции удачно сочетают в себе как высокий функционал, так и симпатичный внешний вид.

Откатные ворота можно установить как на бетонном фундаменте, так и на винтовых сваях.

Использование бетонного фундамента – метод, проверенный годами. Огромное количество владельцев земельных участков использует его, и при этом не испытывают никаких проблем, ведь как таковых минусов в нем нет.

Однако отсутствие минусов не означает, что конструкция проверена временем и совершенна.

Установка ворот с использованием винтовых свай – сравнительно новый метод, имеющий ряд преимуществ над бетонным фундаментом:

Возможность установить ворота на любом типе грунта. Монолитный бетонный фундамент следует использовать только на участках с твердым малоподвижным грунтом. Столбчатый фундамент позволит установить ворота даже на болотистой почве.
Повышенная прочность. При использовании откатных ворот на опорные элементы конструкции происходит очень высокая нагрузка: чем шире проем, тем она больше. Опора на винтовых сваях позволяет компенсировать ее, тем самым увеличивая износостойкость всей системы.
Выгодная цена. Необходимость в масштабных земляных работах при использовании в качестве опоры винтовых свай отпадает. Это очень выгодно сказывается на стоимости работ, а также времени и силах, затраченных на установку.
Минимальное количество элементов конструкции.

В связи с этим появляется сразу несколько преимуществ:

из-за отсутствия нижней направляющей пропадает необходимость в очистке рельсовых канавок;
нет верхней поперечины, что значительно увеличивает допустимые габариты транспорта;
облегченный ремонт в случае поломки.

Отличительные черты конструкции

Откатные ворота отличаются от других из видов раздвижных систем, прежде всего тем, что открываются только в одну сторону. Это предполагает выделение большого пространства вдоль забора – в полтора раза больше, чем ширина изделия.

Габариты проема подбираются индивидуально, исходя из имеющегося во дворе пространства и марки автомобиля. Конструкция прекрасно вписывается на угловых участках, что недоступно другим раздвижным конструкциям.

У откатных ворот на винтовых сваях отсутствуют нижняя направляющая и верхняя поперечина, поэтому ворота опираются только на небольшое основание со стороны открытия. Оно держит их на весу во время движения и удерживает точную высоту.

Разумеется, при этом на опоры идет огромная нагрузка, но винтовые сваи способны ее выдержать. Чтобы полотно не весело в воздухе постоянно, со стороны, обратной открытию, расположены два улавливателя, которые помогают удерживать полотно когда ворота закрыты.

Рама ворот и ребра жесткости обычно изготавливают из профильной трубы, заполнение полотна ворот происходит с помощью профнастила. Профилированный лист отличатся множеством параметров – по высоте, размеру, разнообразным типам покрытия. Может быть двусторонним или односторонним – это определяет его цену.

Отдельно важно отметить автоматику. Электропривод – механизм, который позволяет двигаться створке без особых усилий, поэтому подойти к выбору стоит очень ответственно. При выборе необходимо учитывать:

При выборе необходимо учитывать:

скорость открывания ворот;
силу трения в момент движения;
размер вставок и вес.

При отсутствии соответствующих навыков разводку электрики лучше доверить специалисту. Выполнять эти работы можно в любой момент установки ворот.

Тщательный подбор деталей и комплектующих позволит владельцу участка не беспокоиться за качество ворот, их надежность и долговечность.

Как залить ленточный фундамент под откатные ворота

Для того чтобы правильно залить фундамент, требуется изначально подготовить необходимые для работы инструменты и материалы:

песок, щебень и цемент для бетонирования;
консольные металлические блоки;
продольные металлические швеллеры;
арматурные прутья и вязальная проволока. Из них собирается каркас;
необрезные доски для устройства опалубки;
бетономешалку;
электро- или газосварку;
уровень строительный;
рулетку;
штыковые и совковые лопаты;
лом;
опорный швеллер;
молоток, ножовку по железу, а также топор и уголок для устройства опалубки.

Лучше не экономить на исходных материалах, так как это может отрицательно сказаться на качестве конструкции, её прочности и соответственно снизить срок эксплуатации откатных ворот.

Приступаем к изготовлению фундамента:

Выкапываем траншею с соответствующими размерами, которые были правильно рассчитаны в чертеже. Её глубина должна быть на 35 см больше точки промерзания грунта.
Устанавливаем опалубку. Расход раствора уменьшится, если сделать подушку из песка и гравия толщиной 100 мм.
Из арматуры делаем основу для будущего фундамента. Прутья между собой закрепляем проволокой или с помощью сварки. Расстояние между ними должно быть около 30 см.
Устанавливаем подготовленный арматурный пояс горизонтально. Выступающую часть углубляем на 12 см ниже поверхности почвы. К краю проёма смещаем его фронтальную часть. Расстояние от пояса до опалубки — минимум 2 см во всех плоскостях.
К поясу привариваем продольный швеллер, полка которого должна находиться на нулевой отметке.
В основу помещаем швеллер и связываем его с каркасом. Он необходим для крепления механизма привода откатной конструкции.
Управляющий и силовой шнуры устанавливаем через трубы, расположенные в каркасе. Они должны быть диаметром минимум 25 мм, иначе провод будет провести затруднительно.
Замешиваем раствор в таких пропорциях: 6 вёдер речного песка, 2 ведра цемента, 2 ведра щебня и необходимое количество воды, чтобы смесь не получилась очень густой. Щебень добавляет бетону прочности. Если планируется использовать готовую бетонную смесь, то она должна быть марки не ниже М200. Для приготовления раствора берём цемент М500.
Заливаем яму приготовленным бетоном так, чтобы пояс не сместился, поскольку от этого зависит возможность эксплуатации ворот. Используем сразу не весь бетон, а только на 1/3 от объёма траншеи. Такой метод заливки фундамента гарантирует отличную фиксацию пояса. В арматурный каркас надо будет установить 3 поперечных швеллера.
Выравниваем швеллеры с соблюдением вертикали и горизонтали. Затем привариваем их к арматурному поясу и заливаем раствором бетона. Для застывания раствора необходимо будет около двух недель или больше в зависимости от времени года и условий погоды.

При устройстве любого типа фундамента сразу закладывается электропроводка.

В итоге мы получаем фундамент, имеющий три поперечных швеллера, расположенных на 7 см ниже проезжей части.

Следует обратить внимание на следующие моменты:

при расчёте фундамента необходимо учитывать крепость столбов и массу конструкции, так как нагрузка всех частей ворот на основание может отличаться;
бетон нужно заливать как под саму конструкцию, так и под опорные столбы;
арматуру для пояса надо приварить или плотно обвязать специальной проволокой;
после монтажа закладных, часть траншеи требуется залить бетоном так, чтобы он целиком их не закрывал. Это необходимо для того, чтобы в будущем можно было правильно установить остальную конструкцию;
изначально необходимо установить столбы, служащие опорой для ворот.

Обязательно соблюдайте технологию и вышеприведённые правила, поскольку неверно сделанный каркас или фундамент не дадут возможности автоматике откатных ворот нормально работать, что может привести к разрушению некоторых важных частей конструкции ворот.

Видео: заливка фундамента под откатные ворота

Правильно изготовленное опорное основание определяет возможность безотказной эксплуатации и долговечность откатных ворот. На фундамент действуют существенные нагрузки в разных плоскостях (на сжатие, кручение или изгиб). Его можно изготовить и самостоятельно, но при наличии технических характеристик откатной конструкции, правильно составленных чертежей и при некотором строительном опыте.

Процесс установки откатных ворот

Установить откатные ворота – дело несложное, но требует определенных познаний в строительстве, поэтому доверить его лучше профессионалам. Но если владелец участка хочет проводить работы самостоятельно или необходимо проконтролировать действия нанятых рабочих, то ему следует разобраться в процессе монтажа.

Установка проходит в девять коротких этапов:

Нанесение отметок в местах установки.
Бурение стартовых ямок. Они выкапываются садовым буром глубиной около полуметра, а шириной чуть меньше сечения свай.
Ввинчивание свай. Всего устанавливается три сваи: две для опоры и одна с противоположной стороны под столб, на котором будут крепиться улавливатели. Сделать это можно вручную либо с использованием специальной техники – этот способ намного быстрее, легче и точнее.
Выравнивание верхушек. Все сваи должны располагаться по одной линии, на одинаковой высоте. На какой именно – решать только вам, единственное правило – чуть выше земли.
Заполнение бетонным раствором.
Наваривание оголовков.
Соединение закладным элементом. Две сваи для опор объединяют одним общим закладным элементом, чаще швеллером, на который будут крепиться роликовые опоры и привод.
Установка роликовых механизмов и автоматического электропривода.
Непосредственная установка ворот.

Выглядит все это довольно просто, но на деле не совсем так. Откатные ворота – это крайне точная техника. Достаточно небольшого расхождения в высоте свай, чтобы вся конструкция наклонилась и не попала в улавливатели или вовсе начала касаться земли, что отрицательно скажется на работе механизма ворот.

Подытожив все ранее отмеченное. Можно сделать вывод, что откатные ворота, закрепленные на винтовых сваях – это очень надежное, удобное и сравнительно компактное устройство. Они станут отличным дополнением участка и украсят его собой, будут не только полезным, но и удобным элементом дизайна.

Несомненно, они имеют массу преимуществ над откатными воротами, установленными на бетонном покрытии, а распашные ворота в виду стремительного развития новых технологии для многих владельцев участков теперь перестали быть актуальными.

Весь процесс установки откатных ворот на винтовые сваи наглядно показан на видео ниже.

Выкапываются глубокие лунки. Глубина их зависит от габаритов ворот. Так, для металлических столбов высотой до 2 метров нужны ямки не менее 1-1,5 метров. Очевидно, что чем меньше диаметр ямки, тем прочнее будут установлены столбы, однако проделать отверстия в земле малого диаметра на такую глубину достаточно проблематично.

После изготовления лунок столбы опускаются в землю и закрепляются. Чем шире лунка, тем плотнее надо закрепить столб дополнительно.

Как правило, для закрепления столбов полости лунок проливаются бетоном. После застывания бетона конструкция становится достаточно прочной. Однако в отличие от обычного фундамента, где нагрузки чаще всего статические, в данном случае нагрузки будут динамическими – из-за постоянного раскрывания и закрывания створок.

С этим можно бороться увеличением диаметра ямки под столб, но оно приведет к еще большей сложности работы и повышенному расходу бетона.

На укрепление обычных столбов требуется много бетона

Как самостоятельно сделать и поставить ПОВ

Сегодня продаются уже готовые комплекты для ПОВ. Направляющая в них уже тоже есть. Этот набор рассчитан для определенного веса, поэтому перед покупкой нужно рассчитать, какая масса будет у ваших ПОВ.

Если вы хотите создать ПОВ с двумя створками, тогда рациональнее купить два набора.

Элементы для автоматизации конструкции тоже свободно продаются. Стоимость автоматики бывает разной и зависит от функционала. Благодаря этому вы можете подобрать подходящий вариант по выгодной цене. Если нет желания или возможности покупать автоматику, можно пользоваться воротами с помощью ручного привода.

При изготовлении ПОВ придется пользоваться сварой

Изготавливаем каркас

Уложите трубы в нужной форме. Стыковочные углы закрепите сваркой. Обязательно измерьте диагонали. Их неровность может спровоцировать перекошенность ПОВ.

Швы проварите так, чтобы защитить внутреннюю часть рамы от попадания жидкости. Затем снимите внутренние размеры и вырежьте соответствующий каркас из трубы 2*2 сантиметра. Соберите его так же, как и внешний. Соедините эти два каркаса, проводите выравнивание по одной стороне.

Уберите каркас от мусора, обработайте грунтовой смесью. После ее высыхания покройте конструкцию краской.

Если в процессе используете СП, тогда рациональнее применять каркас Ω-образного типа. Панель нужно вставить в него. Ворота из профильного настила нужно укрепить уголками.

Крепим полотно и замки

Сначала срежьте пятки у кареток. Затем получившуюся конструкцию соедините с каркасом. Разнос кареток согласно ширине определяйте уже по факту

Важно проследить, чтобы полотно перекрывало проем по сторонам на двадцать сантиметров, сверху – на десять сантиметров. Зазор между ПОВ и полом должен составлять около пяти сантиметров. При вырезании полотна нужно руководствоваться внутренним размером

Готовое полотно должно лечь на каркас, расположенный внутри, с как можно меньшим зазором. Для закрепления подойдут саморезы и заклепки

При вырезании полотна нужно руководствоваться внутренним размером. Готовое полотно должно лечь на каркас, расположенный внутри, с как можно меньшим зазором. Для закрепления подойдут саморезы и заклепки.

Если вы будете ставить на ворота врезной замок, тогда нужно предварительно продумать место его крепления.

Изготавливаем и устанавливаем раму в условиях дома

Рама нужна для ПОВ, стоящих на въезде на территорию. Для ее изготовления подойдут трубы 12*12 сантиметров. Размер балки должен превышать размер конструкции. Ее длина должна соответствовать размеру ворот в открытом положении.

Затем трубы, выполняющие функцию вертикальной опоры, нужно закопать в землю минимум на 125 сантиметров и забетонировать. Этот процесс нужно постоянно контролировать строительным уровнем. Если на балке возникнет даже небольшой перекос, незапертые ПОВ могут самостоятельно открываться и закрываться.

Устанавливаем НЭ и фурнитуру

НЭ навесных ворот крепите так, чтобы ее рабочая область «смотрела» вниз.

Если НЭ длиной в шесть метров оказался коротким, можно просто приварить недостающий фрагмент. Выравнивание детали можно выполнить специальными винтами с кронштейнами. В процессе работы использование строительного уровня обязательно.

Ролики нужно прикрепить наверх конструкции с обеих сторон. Теперь можно подвесить ворота. Ролики нужно завести в середину направляющей и установить заглушки, продающиеся в комплекте.

Теперь можно ставить ручку и замки.

Ворота с верхним подвесом – это современный вариант с высокой надежностью. При правильной эксплуатации они могут прослужить больше пятнадцати лет.

Вместо ПОВ можно установить конструкцию консольного типа. Они монтируются по той же схеме, но их направляющую балку можно ставить на любую высоту.

Чтобы не возникали боковые качания, воротную створку закрепите ограничителем.

Выполнять функцию стопора может накатной ролик, идущий в комплекте. Для закрытия торцов направляющей можно использовать заглушки.

Если вы хотите поставить ворота более трех метров, для фиксации низа ворот нужно использовать НЭ.

Распашные и откатные. Какие ворота выбрать?

Как выбрать тип конструкции, которой отлично подойдет для придомовой территории вашего коттеджа или послужит не один год на дачном участке? Давайте разбираться!

Откатные ворота

Удобство раздвижных систем, которые открываются автоматически, обеспечит комфортный заезд на придомовую территорию. Размеры самого проёма могут различаться ввиду целевого назначения, а для установки подойдёт даже угловое пространство. Для изготовления такой конструкции применяют профнастил и ребра жёсткости из профильной трубы.

Заполнение для ворот выбирается в соответствии с бюджетом и может быть представлено самыми разнообразными материалами: от профнастила до штакетника настоящего дерева. Однако, ввиду суровых погодных условий, покупатели чаще отдают своё предпочтение профлистам.

По типу крепления откатные ворота разделяют на подвесные (верхняя направляющая), которые ограничивают высоту въезда, и консольные (вся нагрузка механизма направлена на сваю, которая закрепляется сбоку. Автоматическое открывание обеспечивается специальным электроприводом, который подбирается в соответствии с индивидуальными требованиями заказчика (скоростью открытия, наличие датчиков и другие свойства).

Что касается свай, стандартным диаметром для опор откатной конструкции (не более 4м) считается величина – 89 мм. Увеличиваете проём, увеличивается и диаметр для того, чтобы выдержать нагрузку и обеспечить длительный срок эксплуатации для механизма. Сваи должны быть обработаны антикоррозийным покрытием.

Откатные ворота на винтовых сваях имеют целый ряд преимуществ:

отсутствие нижних направляющих. Это позволяет забыть о бесконечной прочистке рельсовых канавок, повышает сроки использования и облегчает ремонт в случае поломки;
пригодность почти для любого грунта;
быстрый монтаж;
возможность перенести ворота на новое место.

Установка данной конструкции не займёт много времени, однако важно обратить внимание на все нюансы монтажа. Сам алгоритм работы будет выглядеть следующим образом:

Проба грунта (если предстоит делать не только ворота, но и забор) и разметка линий застройки;
Бурение стартовых неглубоких ямок, только в качестве отметки для свай;
Процесс ввинчивания. Обычно устанавливается только три сваи: две для опоры и другая с противоположной стороны для улавливателей. Процесс ввинчивания свай достаточно прост: можно погрузить опору с помощью лома и прилаженным к нему трубами (самодельной рычажной конструкцией) или ускорить процесс, используя дрель и специальную насадку.

Полезный совет! Монтаж винтовых свай никогда не выполняется в одиночку. Для данной процедуры потребуется как минимум три человека: два тянут за рычаги, другой держит сваю вертикально и не позволяет ей отклониться от оси.

Выравнивание свай по высоте;
Заполнение бетонным раствором внутренних полостей;
Соединение с оголовками и закладными элементами, на которые будут крепиться роликовые опоры и привод.
Установка механизмов и автоматики;
Монтаж листов для ворот.

Такие ворота не сложно установить самостоятельно, т.к. для этого потребуется малое количество свай. Однако, если вы не обладаете подходящей квалификацией и не уверены в аккуратности соблюдения равного расстояния между опорами и их прямой вертикальной установке, то не мучайтесь и доверьте работу профессионалам. Помните, любое отклонение свай, может привести к поломке улавливателя. Роликовый механизм очень точен, сделаете неровно – ворота не смогут открыться.

Разновидности конструкции

Основой любых откатных устройств является комплект стальных труб и металлических полотен. Различия, встречающиеся в их конструкциях, обуславливаются способом их крепления и принципом действия. Выделяют несколько разновидностей ворот на сваях:

Подвесные. Для их работы требуется наличие специальной верхней балки. Она должна быть закреплена на высоте, достаточной для свободного проезда транспорта. Дополнением к балке служат ролики, с помощью которых полотно крепится и свободно движется.
Рельсовые. Частью их механизма является металлический рельс с роликовыми устройствами, располагающийся в нижней части. Монтаж ворот такого типа возможен лишь в малоснежных районах. Большое количество снега зимой может негативно отразиться на работе устройства.

Стройте ворота на винтовых ваях четко по инструкции и на выходе получите качественную конструкцию

Консольные. Имеют выгодное отличие от первых двух видов, заключающееся в отсутствии верхних и нижних деталей, препятствующих движению. Направляющая балка, удерживающая ворота и позволяющая им свободно открываться и закрываться, крепится непосредственно на полотне (в нижней, верхней или средней его части). Чтобы механизм работал эффективно, ему необходима крепкая опора, способная удерживать на себе конструкцию большого веса. Роль такой опоры может выполнять капитальная стена дома или гаража.

Механизмы могут приводиться в действие различными способами. Самым простым является механический способ, когда открывание и закрывание ворот происходит вручную. Такой принцип действия ценится за простоту, надёжность и небольшую цену. Недостаток ручного привода заключается в том, что он требует прилагать определённые усилия. К тому же чтобы выехать или въехать в такие ворота, придётся выходить из машины либо просить кого-то открыть (закрыть) их.

Автоматические ворота на сваях действуют за счёт электропривода. Процесс управления ими максимально прост. Чтобы открыть или закрыть их, достаточно нажатия одной кнопки на пульте управления. С одной стороны, это делает процесс эксплуатации очень комфортным, но с другой — добавляет неудобств в случае отсутствия электроэнергии. Автоматическое оборудование отличается более сложным устройством. Если оно выйдет из строя, устранить неисправность самостоятельно, скорее всего, не получится. Придётся покупать новые детали для замены и прибегать к помощи профессионалов.

Что не так с бетонным фундаментом?

Бетонный фундамент это проверенное и абсолютно адекватное решение (посмотрите статью про виды фундаментов откатных ворот). Ворот, установленных на монолитном основании достаточно много, они работают, всё хорошо. На твёрдом, малоподвижном грунте у вас вряд ли возникнут какие-то проблемы. Но не везде грунт такой предсказуемый. Часто встречаются участки с болотистым или глиняным грунтом, а также участки с близким расположением грунтовых вод. Такая почва в межсезонье вспучивается или оседает — одним словом движется. А вместе с грунтом движется и фундамент ворот, что приводит к сдвигу ворот, иногда настолько сильному, что ворота больше не закрываются, потому что не попадают в ловители.

У монолитного фундамента есть еще один недостаток — это сроки, сложность и, как результат, стоимость установки. После заливки фундамента он должен отстаиваться минимум неделю, прежде чем можно будет приступить к монтажу откатных ворот.

Какие функции берёт на себя фундамент

Выбирая фундамент, нужно знать несколько главных параметров, таких как длина планируемых ворот, насколько выносливый грунт в месте строительства, и как глубоко залегают грунтовые воды. Чем больше информации собрать, тем проще будет выбрать правильную конструкцию, избегая лишних трат на всех этапах, от закладывания фундамента, до эксплуатации ворот в последующие десятки лет.

Качественный фундамент необходим и для автоматических, и для ворот, открываемых вручную. Он незаметен, но выполняет много важных функций, благодаря которым продлевается срок службы ворот. Хорошо сделанный фундамент под ворота избавит хозяина недвижимости от необходимости часто выравнивать ворота, применять силу при заедании и менять выходящие из строя устройства открытия.

Основные функции, которые несёт фундамент:

компенсирует нагрузки, возникающие под весом ворот;
распределяет нагрузки равномерно по всему основанию;
формирует каркасные свойства ворот;
препятствует изменениям, которые приводят к перекашиванию полотна ворот.

Какое основание лучше

Сплошная монолитная основа

Монолитный фундамент применяется при устойчивой почве, в которой грунтовые воды залегают ниже уровня промерзания. Состоит он из бетонных подземных столбов, усиленных арматурным каркасом. Перед заливанием столбов между будущими опорами прокладывается канава глубиной до 40 см, на дно которой утрамбовывается песок, закладывается арматура для будущей соединительной балки, размером в половину проезжей части. После заливки всей конструкции надо минимум неделю для застывания бетона. Нижние концы опор фундамента должны находиться минимум на 25 см ниже уровня промерзания грунта.

Такой фундамент в разрезе выглядит, как буква «П». Иногда для увеличения прочности его делают сплошным, тогда выкапывается траншея одной глубины, в которую перед заливкой помещают песок и арматуру.

Свайно-монолитный надёжный фундамент для ворот представляет собой несколько свай, соединённых сверху бетонной балкой, на которой крепится механизм открытия ворот. Из-за свойств бетона применяется на сухих устойчивых грунтах.

Сваи бывают самые разные в зависимости от материала: бетонные, железобетонные, металлические. Что касаемо формы, то встречаются квадратные, круглые, прямоугольные и квадратные с полостью для заливки.

Виды металлических свай для фундамента по способу установки

Винтовое основание на 3 сваях

Фундамент на сваях – самый надёжный тип фундамента, при котором в землю вкапываются сваи диаметром от 70 до 100 мм и длиной больше чем 1,5 м. Размещают сваи со стороны отката каждые 2,5–3,5 м, а их количество свай зависит от длины ворот. Если ворота 5 м, то хватит 3 свай, а уже при 7 м требуется 4 сваи.

При установке свай потребуется специальная техника для вбивания или ямы чуть шире и глубже чем сваи в высоту. Перед установкой свай утрамбовывается песчаная подушка и насыпается сверху 10 см гравия. При установке свай ручным методом каждые 20 см грунта нужно утрамбовывать, чтобы конструкция стояла прочно. При установке свай с помощью техники их вбивают в землю. Это дороже, но надёжнее, быстрее и экономит силы.

Винтовой фундамент – это основание на особых сваях, которые вкручиваются в землю как с помощью техники, так и вручную. Перед началом делаются ямы высотой до 40 см, шире основного тела сваи, но уже лопастей вкручивания. Вкручивают минимум двое человек, а третий следит за ровностью вхождения. Сваи должны войти в землю строго вертикально. После того как на поверхности осталось меньше 10 см сваи, верх обрезают, и если свая полая, заливают внутрь бетонную или цементно-песчаную смесь. Для надёжности сверху наваривают швеллер, а после укрепляют всю конструкцию бетоном.
