Каркасная баня: примеры проектов

Срок строительства бани

Каркасное строительство считается одним из самых быстрых. Но если сравнивать его с другими, то станет понятно, разница небольшая. Давайте рассмотрим, для сравнения, некоторые этапы в виде таблицы:

Вид работ	Время затраченное на возведение бани из различного материала, минимум, суток
Каркасная	Брус	Кирпич
Монтаж фундамента	3	3–4	7–10
Монтаж обвязки, лаг и сборка стен	3–4	7–10	10–20
Монтаж стропильной системы и обрешетки	2	2	2
Отделка стен и фронтонов	5–6	1	1
Утепление и внутренняя отделка	4–5	2–3	2–3
Итого:	17–20	15–17	22–30

Выходит, собрать каркас без отделки будет быстрее чем остальные виды, но утепление и отделка выравнивают срок работ с монтажом бани из бруса. Цена на такую будет ниже, но количества работ больше.

Мы рекомендуем использовать такую для дач или садовых участков. Жилые частные дома лучше оборудовать банями из более массивных конструкций.

Источники

• https://2proraba.com/malye-postrojki/xozpostrojki/karkasnaya-banya-5×5-proekty-i-chertezhi.html
• https://okarkase.ru/drugie-postrojki/banya/karkasnaya-banya-4×4-svoimi-rukami-poshagovaya-instrukciya.html
• http://sazhaemvsadu.ru/karkasnaya-banya-svoimi-rukami/
• https://mirstrojka.ru/karkasnaya-banya/
• http://v-banyu.ru/karkasnye-bani-svoimi-rukami-proekty.html
• http://v-banyu.ru/karkasnaya-banya-3h4-svoimi-rukami.html
• https://maja-dacha.ru/kak-postroit-karkasnuyu-banyu-na-dache-svoimi-rukami/
• https://mastervdome.com/karkasnaja-banja-svoimi-rukami/
• https://probani.guru/polipotolok/pol-v-karkasnoj/
• https://1karkasnydom.ru/karkasnoe-stroitelstvo-bani-svoimi
• https://grounde.ru/karkasnaya-banya-svoimi-rukami.html
• http://v-banyu.ru/kak-postroit-karkasnuyu-banyu-svoimi-rukami-poshagovo.html
• https://superbany.ru/svoimi-rukami/banja-2-na-3-svoimi-rukami.html
• https://PostroitBanju.ru/vidy-i-tipy-ban/karkasnaya-banya-svoimi-rukami-poshagovaya-instruktsiya.html
• https://banyabest.ru/steny-bani/karkasnaya-banya-plyusy-i-minusy.html

Опубликовано: 07.05.2020

Основные помещения в бане

Каждый тип бани включает такие функциональные помещения:

• предбанник (раздевалка);
• парная;
• моечное помещение;
• комната отдыха.

Предбанник (раздевалка)

Предбанник еще называют тамбуром. Здесь посетители оставляют свою одежду, здесь хранятся веники и дрова. Предбанник выполняет ряд функций:

• является зоной с функцией буфера, выравнивающей переход температур от климата снаружи до температуры внутри бани;
• служит местом для досушивания дров;
• зачастую служит также комнатой, в которой отдыхают.

Дверь предбанника должна открываться наружу.

Парная комната

Эта комната является основным, базовым помещением постройки. Здесь поддерживается самая высокая температура и размещается печь. В углу парной находятся камни, с помощью которых создается пар. Под ними должно находиться жароустойчивое покрытие.

Здесь же находятся лавки, размещенные ступеньками. Две, как правило, предназначаются для сидения, одна – лежания. Обустраивая парную комнату, необходимо продумать нюансы:

• для материала, которым обшиваются потолок и стены, характерны определенные теплоизоляционные свойства, с их учетом рассчитывается глубина теплоизоляции комнат, используются конструктивные приемы;
• эффективная работа системы вентиляции обеспечивается специальным коробом или распахивающимся окном, имеющим двойное остекление. Расположение окна – напротив печки;
• дверной проем проектируется с повышенным порогом: так под дверь не проходит прохладный воздух и не снижается теплоэффективность. Сама дверь распахивается наружу;
• парное и моечное помещения должны разделяться, иначе снижается качественные показатели пара и температуры, увеличивается расход топлива.

Моечная комната

Моечная комната, зачастую это душевая кабинка, размещается возле парной. Если размеры строения позволяют, эти зоны являются отдельными друг от друга, в маленьких постройках совмещены. В крупных строениях здесь же оборудуется бассейн или купель.

Средняя площадь моечного помещения составляет 2000х2000мм, тогда есть где принимать водные процедуры и размещать емкости с водой, горячей и холодной.

Окно строится в полтора раза больше окна в парной. Увеличен и дверной проем – 1800х800мм, чтобы обеспечить больший комфорт. По сохранению тепла требования меньше, чем в парной. Порог делается высокий, а пол укладывается из специальной плитки во избежание скольжения и сопутствующих травм.

Комната отдыха

Проекты бань с комнатой отдыха дают простор фантазии. Когда комната для отдыха всего одна, посредством зонирования ее реально сделать многофункциональной. Прием пищи, чаепитие, просмотр телепередач, бильярд – все это происходит в одном помещении. Зонируют с помощью перегородок, окон, предметов мебели, отделочных материалов. Дополнительный уют создаст камин в углу и пара кресел перед ним.

Выбор места для строительства бани

Задумывая строительство бани, первым делом вы думаете, где ее разметить. Хождения по участку, пристрелка местности, споры с домочадцами – все это выматывает и не найдя соответствующей поддержки вы решаете – все, строить буду здесь. И вот когда начинается сам процесс возведения, разметка фундамента и рытье котлована, откуда-то берутся добрые советчики (соседи) говорящие что вы все делаете не так.

Кто-то придет в замешательство и поверит доводам псевдоопытного мастера, разочаруюсь в начатой работе. Чтобы парировать необоснованные выпады нужно разобраться в правилах выбора места.

Расположение бани

Первое что нужно сделать – это определится с местом, где будет начато строительство. Некоторые советуют шагами отсчитывать месторасположения бани от дома, и ориентироваться на север, выбирая менее подветренную сторону, чтобы сквозняки не задували в дымоход бани. Такие приметы действовали в прошлом веке. Сегодня можно руководствоваться иными правилами.

Для начала, определите наличие возвышенности на участке. Лучше будет построить баню там, чтобы обеспечить функционирование дренажной системы. Если такого рельефа нет на местности, не беда. Восполнить это можно будет более высоким устройством фундамента. Выбрав участок, осмотрите его. Земля должна быть чистой. Если ранее на месте росло дерево, лучше подберите другое место. Тепло строения даст новые силы, и кустарник может начать расти в самый неподходящий момент.

Не планируйте строительство возле дороги. Есть возможность – поставьте баню на самом дальнем участке. Хорошо если от соседей ее будут закрывать деревья или другие надворные постройки. Но с таким условием, что они не будут загораживать естественный свет. Небольшие топографические знания все же понадобятся, но самый минимум. Если задний двор участка выходит на закат, предусмотрите расположение бани так, чтобы окна располагались на запад. Зафиксируйте это в

На рисунке баня расположена на самом дальнем участке. Это оптимальный вариант строительства.

Техника безопасности в строительстве

Эти правила регламентируют минимальное расстояние расположения бани от других построек. Можно пренебречь этим, но все же специалисты не рекомендуют. Если парная топится «по-черному», минимально расстояние должно быть 12 метров. Для бань с обычной растопкой от шести.

Если есть недостаток площади, то можно совместить строительство. Баню пристраивают к сараям, гаражам и в некоторых случаях к домам. Отличный способ экономии пространства и расходных материалов. Потому как одна стена будет общей, а также, канализация, свет и водопровод. Только прилегающую сторону, необходимо максимально защитить дополнительными средствами.

Красиво и своеобразно смотрятся бани, построенные на берегу водоемов. Владельцам таких мест можно даже позавидовать. Но есть и минус этого расположения. Фундамент для бани придется строить приподнятый, да и располагать ее на самом берегу водоема нельзя. Минимальное расстояние от водоема – 20 метров. Это необходимая мера для защиты от затопления при подъеме весенних вод.

Многие восполняют недостачу водоема, установкой бассейнов. Это хорошо, если позволяет территория. Однако необходимо располагать чашу на достаточном расстоянии от сруба, чтобы не ослабить грунт, который может сползти, разрушив не только чашу бассейна, но и фундамент бани. Как вариант, можно приобрести надувной бассейн.

Последнее что можно добавить о выборе места для строительства бани – это необходимость проведения геологической разведки. Нужно точно знать тип грунта и наличие или отсутствие грунтовых вод, чтобы подобрать вид фундамента. Вместе с этим нужно руководствоваться и типом строения. Где-то необходимо залить прочную ленточную основу, а в некоторых местах будет достаточно несложного столбчатого фундамента. Неправильный выбор чреват самыми сложными последствиями.

Ненадлежащий подход к определению места для строительства бани приводит к различным последствиям. И если нет возможности расположить окна бани на запад, при наступлении сумерек можно решить проблему включением света, то при строительстве ее вдоль дороги, пыль и грязь от проезжающих автомобилей доставят больше неприятностей, избавиться от которых будет труднее.

proekt-banya.ru>

Положительное и отрицательное в каркасных банях

Каркасная баня отделанная искусственным камнем смотрится очень презентабельно.

Каркасное строительство приходит на помощь покупателям, которые желают иметь на своем участке баню или дом, но не могут позволить себе дорогостоящее строение. О подобных банях много говорят на форумах. Большое количество положительных отзывов говорят, что строительство имеет неотъемлемые плюсы, но есть и минусы. Почему часть строений критикуют узнаем ниже.

Плюсы каркасного строительства бани

1. Все положительные отзывы о банях с каркасом в основном связаны с их плюсами:
2. Баня получается легкой поэтому под нее монтируют самый облегченный фундамент.
3. При правильной сборке держит тепло не хуже брусовой или бревенчатой.
4. Строительство выполняется в самые сжатые сроки, вместе с утеплением и отделкой.
5. Стоить баня будет от 5 000 р./м².
6. Сборка каркасной бани в 2–3 раза быстрее аналогичной из бруса или кирпича.

Каркасную баню собирают из бруса и досок с утеплением. Самое тяжелое в строение — это брус сечением 100х100 или 150х150 мм. Нагрузка на фундамент в итоге в 5–6 раза ниже, значит, отпадет нужда делать его массивным.

Минусы каркасного строительства бань

Каркасная баня собранная, но без отделки смотрится не эстетично.

Отрицательное в каркасном строительстве в основном связано с расходами. Да, на первый взгляд подобное строение выходит дешевле. Но если хорошо посчитать расходы на утепление+отделка (внешняя и внутренняя) то разница практически сходит на нет. Конечно, брусовые бани со временем тоже нужно отделывать, но их можно просто покрасить, а это дешевле панелей или декоративного оштукатуривания.

Второй большой минус каркасного строительства это некачественный утеплитель. Если использовать недорогую минвату, то ручаться за полезную сторону бани не стоит. Использовать недорогой пенопласт нельзя, так как он легко воспламеняется.

Третий важный момент, это усадка бани. Оставлять утепленный каркас без отделки более чем на 1–2 недели нельзя, а усадка может длиться до 2 лет. Причем если использовать брус естественной влажности, то сесть баня может на 10 см. Отделка панелями в таком случае растрескается или ее деформирует. Избежать это можно строя баню из материала камерной сушки, но тогда смысл экономии пропадает.

Для того чтобы, избежать неприятностей каркасное строительство бани нужно осуществлять в соответствии со всеми правилами.

Особенности

Бани 4 на 5 метров – это самый приемлемый формат для семьи из 4-6 человек. Строительство начинается с выбора и подготовки площадки, составления проекта.

Баня состоит из таких помещений:

• парная;
• помывочная;
• предбанник.

Чаще всего для возведения стен используют бревна, поэтому следует иметь в виду, что внутреннее пространство будет несколько меньше, чем пространство наружное на толщину бревен.

Также возможно использования материалов:

• бруса;
• камня;
• ракушняка;
• шлакоблоков;
• пенобетона.

Чаще всего объект возводится из бруса или бревна толщиной 25 см, срубленных в «чашу», внутренние размеры помещения будут всего порядка 15 квадратных метров.

Материалы

До начала строительства каркасной бани обязательно определиться с тем, какие материалы при этом будут использоваться. Стены постройки чаще всего изготавливаются из дерева. Уместным будет использование профилированного или проклеенного деревянного бруса. Подходящими для наружных работ можно считать размеры 10 на 15 см и 15 на 15 см. При внутреннем строительстве лучше использовать тот же брус 10 на 15 см.

Для теплоизоляции помещения хорошо подходит использование материалов с фольгированной прослойкой. Они очень хорошо удерживают тепло внутри помещения. Можно выбрать минеральную вату с прослойкой из фольги. Плюсом такого материала считается также отсутствие необходимости оборудования пароизоляции.

Вагонка — самый распространенный материал для внутренней обшивки помещения. Он является:

• экологически чистым;
• долговечным;
• дешевым.

Вся конструкция бани, включая наружные и внутренние части, должна образовывать один общий сруб. Только в этом случае будет обеспечиваться надлежащая надежность помещения. Для такого вида бани хорошо подойдет столбчатый фундамент. Для его возведения понадобятся трубы либо блоки, монтируемые в бетонный ленточный фундамент. Хотя для его постройки можно также использовать шлакоблок или газобетон.

Внутренняя отделка каркасной бани

Для наружной отделки каркасной бани используется имитация брёвен или обычный сайдинг.

Внутренняя отделка требует особого подхода.  Прежде всего – нужно правильно выбрать вагонку. Для комнаты отдыха и предбанника подойдёт сосновая вагонка. Она не требовательна к уходу и выглядит довольно привлекательно, как на этом фото:

Помещение в парной и душевой лучше отделать липой или лиственницей. Эти породы выдерживают высокие температуры и сохраняют при этом цвет и форму. Кроме этих пород, для бани можно использовать:

кедр – выделяет при нагревании эфирные вещества, благотворно влияющие на организм;абаши – тропическое дерево, отличается минимальной теплопроводностью;осина – устойчива к гниению и образованию плесневого налёта, выделяет при нагревании вещества, полезные для здоровья.

Важно! Вагонка монтируется на пароизолирующий слой так, чтобы оставалось небольшое пространство между деревом и фольгой

Особенности возведения каркасной бани своими руками

До того как мы перейдем к рассмотрению особенностей строительства этого объекта, нужно упомянуть о наличии у каркасных бань одного серьезного недостатка. Речь идет о влаге, которая во время осадков может проникнуть через брусья и вызвать разрушение конструкции. В свете этого можно выделить следующие особенности строительства каркасной бани:

1. Технология возведения каркасной бани в обязательном порядке предусматривает выполнение изоляции. Это позволяет свести к минимуму теплопотери, а также обеспечить определенную герметичность строения. В качестве теплоизолятора можно использовать стекловолокно или минеральную вату.
2. Обязательной операцией во время строительства бани является устройство пароизоляции. Это поможет избежать образования конденсата, а дереву не терять своих изначальных свойств на протяжении многих лет. В качестве пароизоляции можно использовать любой доступный материал — пленку, рубероид или пергамин.
3. Если строительство проходит на участке с плотным грунтом, то разрешается возвести упрощенной конструкции фундамент, например, свайный.

Нюансы возведения каркасной бани

Прежде чем поговорить о нюансах, стоит отметить, что у каркасных бань существует один минус, о котором нельзя не сказать. Влага при дожде, снеге проникает сквозь брусья как через решето и способна нанести непоправимый вред. Исходя из этого, существует ряд нюансов при строительстве.

1. При строительстве каркасной бани, использование теплоизоляции становится обязательным. Во-первых, это предотвратит потерю тепла, а во-вторых, это создаст некую герметичность. Утеплять можно минеральной ватой или стекловолокном.
2. Необходимо будет также провести пароизоляцию. Это предотвратит образование конденсата и сохранит дерево в прекрасном состоянии долгое время. Выбор можно остановить на любом материале, будь то пленка, рубероид или пергамин.
3. Если почва на участке плотная, можно использовать упрощенные варианты фундамента типа свайных.

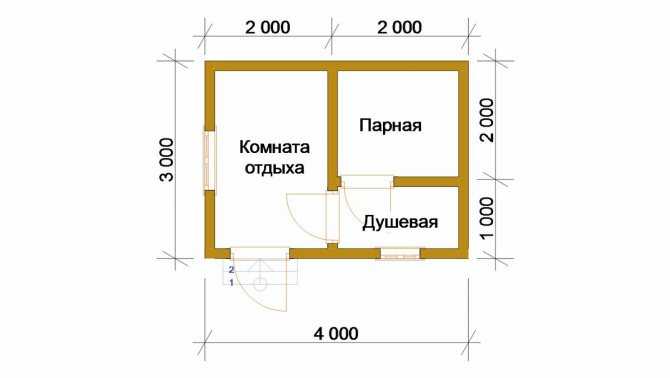

Создание проекта

Грамотно составленный проект – половина успеха. Сначала выберите подходящее и самое главное функционально удобное место на вашем приусадебном участке для бани. Все должно быть продумано до мелочей, а именно: расположение печи, дымохода, душевой, тип вентиляции, способ подведения необходимых коммуникаций. В моем случае планировка внутреннего пространства бани выглядит следующим образом:

• предбанник с раздевалкой – 2×3 м;
• парилка – 2×2 м;
• душевая с санузлом – 1×2 м.

Лучше всего предусмотреть окна – они не только сделают пребывание в бане более комфортным, но и послужат в качестве дополнительной вентиляции. Оптимальный размер окон – 70×70 или 50×50 см. Как нельзя кстати в каркасной бане будет двускатная крыша, которую можно использовать в качестве чердака. Можно оборудовать строение небольшой уютной верандой с дополнительным местом для отдыха.

Самостоятельная работа над проектом

Если начать работу над созданием проекта бани самостоятельно, то можно столкнуться с целым рядом непредвиденных трудностей. И в первую очередь – это, конечно же, нехватка знаний в области проектирования. При разработке проекта своими силами необходимо хорошо продумать и просчитать следующие моменты.

1. Анализ состава грунта на месте предполагаемого строительства. Определение глубины прохождения грунтовых вод. Этот этап довольно сложно выполнить самому. Лучшее решение – это вызов квалифицированного специалиста на место.
2. Выбор в пользу того или иного вида фундамента и способа его установки. После получения всех результатов по грунту будет понятно, какой именно вид фундамента стоит выбрать, а также определиться со способом его монтажа и глубиной его залегания.
3. Каркас бани. В этом разделе следует указать, как будет возводиться каркас, какой толщины должен быть брус, из какой древесины (хвойные или лиственные породы деревьев).
4. Обшивка готового каркаса. Указание на те виды материала, которыми планируется обшить каркас. Это может быть доска или плиты OSB. Также здесь делается расчет количества необходимого материала для обшивки.
5. Утеплитель. В этом пункте необходимо сделать выбор в пользу определенного вида утеплителя. Рассчитать его стоимость.
6. Материалы для внутренней отделки стен, пола и потолка бани. Здесь также делается выбор в пользу тех или иных материалов для отделочных работ исходя из потребностей и возможностей владельца бани.
7. Материалы для внешней отделки бани.

В проекте обязательно должны быть планы первого этажа, а также мансарды, выполненные на бумаге. Обязательно должен быть указан масштаб плана, размеры всех отделений внутри помещения, указан вход, месторасположение лестницы на второй этаж.

Бани каркасного типа с мансардами, их проекты доступны почти всем категориям граждан. Выбор в пользу таких построек у себя на участке является правильным и вполне оправданным решением, как для себя, так и для своих домочадцев.

Варианты проектирования бани

В начале строительных работ разрабатывается проект будущего сооружения. Сделать это можно самостоятельно, взяв за шаблон один из готовых чертежей в интернете. Есть хорошая альтернатива, которая сэкономит время, – заказать проект у специалистов. Эта же команда займется и пошаговым возведением под ключ.

В продаже есть готовые модульные баньки, которые просто собираются по принципу конструктора и не нуждаются в наружной или внутренней отделке.

Самые популярные размеры:

• 3×4 м;
• 3×6 м;
• 5×5 м;
• 6×6 м;
• 6×8 м.

Если же решили делать эскизы самостоятельно, то нужно учесть такие моменты:

Правильное расположение постройки

Здесь важно организовать удобный подвод коммуникаций.
Тип грунта на участке. От этого зависит тип фундамента

В частности, для бани с бассейном важно, чтобы подземные воды не подмывали сооружение.
Планировка конструкции, размеры. Если будет строиться двухэтажная баня, то и нагрузка на каркас получится больше. Важно заранее рассчитать, где установить печь, определить высоту дымоходной трубы, в каком месте крыши она будет идти.
На схеме необходимо указать, где проходят: вентиляция, электрическая проводка, канализация.
Форма крыши, материал для ее настила. Проводится расчет мощности перекрытия.

Для коммуникаций желательно составить отдельный чертеж.

На усадьбе большой площадью хорошо будет смотреться целый банный комплекс с террасой, комнатой отдыха, столовой, спальней. В такой постройке отлично проводить время с гостями круглый год.

Популярны проекты с мансардой. Согласно стандартному плану комната отдыха на первом этаже занимает до 20 кв. м. От нее идет лестница наверх, где расположена спальня.

По стоимости от одноэтажной бани отличается не существенно

Внимание уделяется усилению фундамента, поскольку нагрузка на него приходится больше

Рекомендуем ознакомиться:

• Поэтапное возведение бани с террасой
• Каркасная баня с беседкой

В большинстве каркасных конструкций для пола берут обрезную доску (черновой настил), шпунтованную (чистовое покрытие). Все деревянные элементы тщательно проходят антисептиками.

На перегородки, стены, потолок удобно использовать вагонку. Для теплоизоляции лучше брать минеральную вату, сверху настелить 2 слоя пароизоляции.

В парной отлично разместится дровяная печь с баком для воды. Можно выложить ее вручную из кирпича или купить заводскую металлическую.

Тематический материал:

• Кирпичная печь для бани
• Металлическая печь для бани

На дачах часто ставят маленькие бани 3*4 м. Делать их проще квадратной или прямоугольной формы. Необычно выглядят баньки в виде бочки, треугольные. В парилке смогут разместиться 2–3 человека. Внутри постройки есть только основные помещения:

• парная;
• душевая;
• предбанник (раздевалка).

Допускается наличие маленькой веранды. Обогревается баня печью на дровах или котлом.

Основные плюсы мини-бани – скорость строительства, небольшие траты.

Как построить баню из досок своими руками?

Для строительства бани по каркасно-щитовой технологии можно использовать доски, горбыль, фанеру и ОСП.

Горбыль – это доска, срезанная с неотесанного бревна, прошедшая дополнительную обработку (чистку от коры, выравнивание поверхности спила, покрытие антисептиками).

Баня из горбыля имеет следующие преимущества:

• малый вес;
• оригинальный внешний вид, который придает кора;
• экономичность. Она обойдется значительно дешевле, чем баня из досок.

Но горбыль имеет и свои недостатки. Главным из них является то, что под корой часто обитают паразиты, поэтому материал должен пройти дезинсекцию. Еще одним недостатком является то, что при необходимости придется самостоятельно снимать кору, что займет лишнее время.

Баня из доски – это более популярный и распространенный вариант. Доски отлично подходят для возведения летней бани, строить из них легко и быстро.

Прежде чем начинать сборку сруба нужно подготовить фундамент. Как уже говорилось, одним из главных преимуществ каркасной бани является ее небольшой вес, поэтому нет необходимости тратить деньги на дорогое основание, можно обойтись бюджетным столбчатым фундаментом.

Начинает строиться баня из доски 50х150 на ребро, доски нужно уложить в 2-3 ряда – это будет цокольная обвязка бани. Предварительно необходимо обработать материал антисептиком.

После сборки обвязки ее нужно поместить на фундамент, покрытый рубероидом.

Следующий шаг – размещение стоек каркаса. Для них можно использовать доски с сечением 10х10 см. Стойки нужно устанавливать с шагом 60 см, т. е. шириной плит утеплителя. На этом же этапе необходимо определиться с расположением дверей и окон, подготовить для них обрамляющие стойки.

Свободные концы стоек нужно соединить верхней обвязкой из доски толщиной 50 мм.

Каркас необязательно собирать на фундаменте, можно сделать это и на земле. Такой вариант удобнее тем, что в этом случае баню строить проще, кроме того, имеется возможность ускорить постройку: одновременно возводить фундамент и стены.

Следующий этап – это обшивка каркаса досками. Чтобы конструкция получилась надежной и жесткой, лучше размещать доски в горизонтальном направлении.

Между стойками необходимо разместить утеплитель, а поверх него пароизоляционный слой пленки.

Далее нужно сделать крышу для бани. Для балок перекрытия и стропил лучше использовать доски с сечением 15х5 см. Для обрешетки подойдут доски толщиной 25 см. В качестве кровельного покрытия можно использовать разные материалы, хорошим вариантом будут мягкая черепица или металлочерепица.

Баню из досок своими руками сделать проще, чем из многих других материалов, поэтому она станет хорошим вариантом для тех, кто не может похвастаться большим опытом в сфере строительства.

У вас довольно ограниченный бюджет? Хорошим вариантом станет каркасная баня. Бесплатно проект вы можете найти в интернете, сама постройка также обходится недорого. При этом каркасная баня – это качественная конструкция, которая прослужит вам не один год. Не отказывайте себе в удовольствии попариться в бане и отдохнуть на природе!
