Как сделать печь для бани своими руками?

Обзор частых ошибок

Многие начинающие мастера совершают ошибки, но приобретая опыт, недочетов становится гораздо меньше. Самыми распространенными ошибками являются следующие.

• Быстрый теплообмен. При сильном остывании отопителя внутри дымохода нужно установить подвижную заслонку.
• Узкая труба дымохода. При значительном накоплении сажи необходимо сделать дожигатель – так топливо будет прогорать лучше и сажи станет меньше.
• Маленькая высота трубы. Длина трубы влияет на вытяжку дыма и не должна быть меньше чем половина метра над коньком.
• Узкий диаметр канала вытяжки. Если размер вытяжки меньше 120-150 миллиметров, то дым, скорее всего, будет выходить и в помещение.
• Неплотно прилегает дверца топки. В таком случае будет выходить угарный газ. Самый простой способ устранить неполадку – прикрепить на дверце асбестовый шнур.
• Многие мастера решаются делать печь без точного чертежа, но это чревато тем, что можно не учесть многих факторов, и печь будет пропускать не только дым, но и угарный газ.
• Учитывайте розу ветров, характерную для вашей местности проживания, и делайте постройки с ее учетом. Если не учесть розу ветров, то выбросы дыма в помещение будут постоянными, даже с правильно расположенной трубой.
• Во избежание пожара соблюдайте расстояние от металлической печи до бревенчатой стены не менее одного метра.

Самостоятельно сварить круглую печь может даже начинающий сварщик, главное – делать это по чертежам, соблюдая все размеры. Самодельная печь не только позволит сэкономить бюджет, но и оптимально подойдет под размер бани. Впрочем, такая печь пригодится для многих хозяйственных целей, например, для обогрева мастерской или подогрева воды для сельскохозяйственных животных.

Как сделать банную печь из трубы, смотрите далее.

Особенности печей Кузнецова

Кроме высокой эффективности, эти устройства отличаются следующими преимуществами:

• Простая чистка — из-за значительных температур в топочной камере сгорает даже зола, снижая количество необходимых операций по уборке.
• Многофункциональность — кузнецовки часто оснащаются варочной плитой, духовым шкафом, котлом для нагрева воды.
• Конструкция позволяет строить печи различной формы, размеров, это обеспечивает их более удобное расположение в доме, а также расширяет выбор декоративного оформления приборов.
• Равномерный прогрев стен печи положительно сказывается на прочности кладки, поэтому кузнецовки отличаются долговечностью.

Постройка такой печи окажется вполне возможной для опытного мастера — если же опыта не хватает, рекомендуется обратиться для расчета чертежа к специалисту. При самостоятельной работе по готовой схеме требуется внимательно следовать рекомендациям, не изменяя порядовку выбранного проекта по своему усмотрению.

Разновидности печей для бани с теплообменником для воды

Агрегаты для прогрева парной могут выполняться нескольких видов, в зависимости от материала изготовления. Существуют следующие виды:

Металлические. Чаще всего изготавливаются из стали или чугуна. На рынке представлено много заводских моделей печей. Несмотря на это, они могут изготавливаться самостоятельно различной формы (квадратные, овальные, прямоугольные). В зависимости от конструктивных особенностей, могут иметь теплообменные емкости, разные дверцы.

Основными положительными сторонами металлических банных печей выступают: простота монтажа, доступная цена, быстрый прогрев комнаты, нет необходимости делать мощный фундамент, возможный монтаж водяного бака на дымоходе.

Негативные характеристики дровяной печи в баню с баком для воды – плохая работа при резком перепаде температуры, быстрая потеря тепловой энергии (остывание).

Кирпичные. Кирпичные печи для бани, оснащенные баком для воды, работающие от дров, отличаются отсутствием негативных параметров, которые есть у металлических вариантов. Благодаря каменной конструкции удается сохранять тепло на протяжении длительного периода. Красивый внешний вид тоже играет большую роль при выборе материала каменки, кирпичные варианты смотрятся намного красивее.

Несмотря на большое количество положительных характеристик кирпичной печи, выделяются некоторые недостатки: большая стоимость строительства, высокая сложность возведения конструкций, необходимость создания массивного фундамента.

Виды кирпичных каменок

По частоте использования делятся на два типа.

Постоянного действия

Отопительное оборудование имеет тонкие стенки и небольшой слой камней. Нагрев камней поддерживается на уровне 300–350 градусов. Стабильность температуры достигается с помощью подключенной автоматической системы регулирования.

Основные виды топлива – электричество, газ.

В электрических каменках нагрев можно уменьшать (увеличивать), изменяя силу тока, в газовых – регулируя объем поступаемого топлива.

Оба типа оснащены защитной автоматикой, которая при достижении нужного предела температуры отключает питание или наоборот усиливает его, когда огонь начинает гаснуть.

Установка и эксплуатация устройств происходит только с разрешения пожарной инспекции.

Топят печь до момента достаточного нагрева камней и образования пара.

На вид это закрытая электрическая печь, сверху нее – металлическая коробка со сложенными камнями. Нагрев выполняют ТЭНы – входят снизу через слой камней.

Усовершенствованные модели имеют мягкую систему нагрева. Раскладка камней не контактирует с вентиляционным воздухом, нагреваются они раздельным способом.

Важно обращать внимание на то, что с увеличением слоя камней растет выработка тепла и соответственно пара. В заводских моделях допускается изменять объем камней от 5 до 60 кг

Для получения сухого пара в саунах камней нужно минимально

Для получения сухого пара в саунах камней нужно минимально.

Периодического действия

Такие печи принято выкладывать утолщенной кладкой из кирпича. Объем используемых камней большой. Прочная кладка кирпича защищает наружную стенку от перегрева, позволяет долго удерживать тепло, сохраняя температуру на должном уровне внутри помещения.

Усиленная топка нагревает камни внизу до 1100 градусов, верхний слой – до 600 градусов (становятся малинового цвета). Сажа, пыль выжигаются полностью.

Для твердого топлива

В таких каменках топливник и дымообороты отделены от камней плитой из чугуна или стенкой. Перегородка не дает продуктам сгорания попадать в баню, на камни не оседает сажа. Средняя каменка способна отопить парную объемом до 10 куб. м, поддерживая температуру в помещении до 140 градусов. Устройство с двойными боковыми стенками, через их щели происходит обмен и нагрев воздуха.

Компактная (малогабаритная)

Самодельный вариант малогабаритки несложно получить из печи-прачки. Только вместо воды в бак укладывают камни. А воду, когда нужно, греют в ведре, ставя его сверху камней.

Минус малогабаритки – тонкие стенки топки. Решение – обложить кирпичной кладкой, оставив щели для воздухообмена.

Собирать своими руками рекомендуется из стальных листов толщиной 3–5 мм.

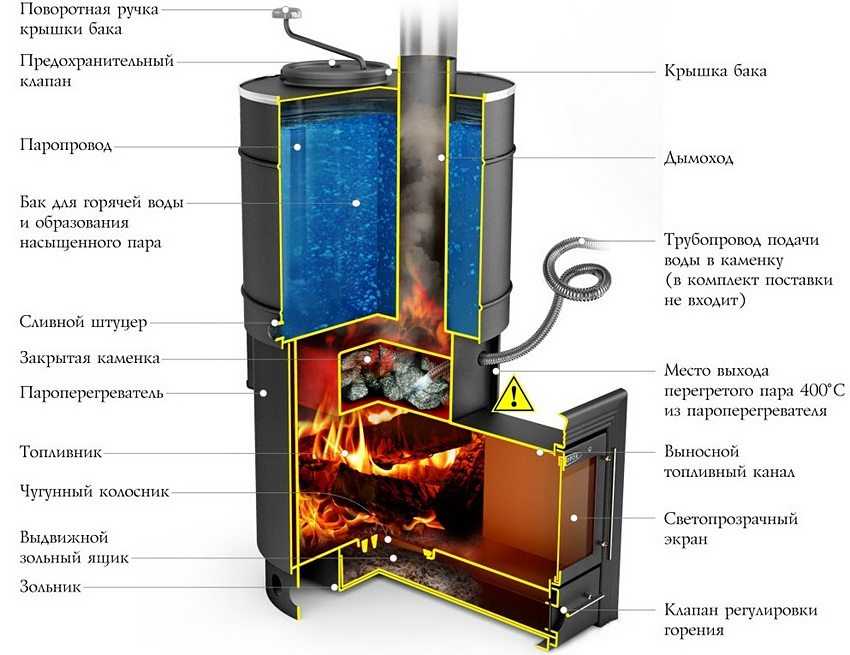

Со встроенным баком для воды

Наиболее эффективными считаются печи с двойными стенками. Зазор между стенками применяется для нагрева воды. Кроме того, рядом с печкой можно поставить дополнительный бак с водой.

Он располагается сверху или снизу конструкции.

Сверху

Для усиления скорости нагревания камней в нижний слой допускается добавлять чугунный лом. Плиту можно ставить как цельной, так и делать сборной. Рекомендуемая толщина плиты – от 10 мм. Чтобы быстрее прогревалась печь снизу, по задней части кирпичной кладки необходимо сделать дымообороты. Для этого берут стальные пластины, делят ими внутреннюю полость на два канала: опускной и подъемный. Вставляют их в зазор между кирпичами. На 8 ряду пластину нужно загнуть, чтобы ее получилось незаметно заделать между кирпичами.

Вверху печи камни выступают, поэтому подъемный канал оформлен в виде зигзага.За счет такой формы повышается теплоотдача. Вверху канала ставится заслонка. Бак с водой, камни накрывают небольшой стальной или железной крышкой.

Снизу

В таком устройстве размеры топки увеличены. Больше и объем камеры для камней – 50 л. Для удобства растопки внизу есть заслонка.

Поскольку бак торцом выходит к топке, по бокам, внизу соприкасается с горячими газами, нагрев воды ускоряется в разы.

Чтобы выполнить укладку верхних кирпичей, емкость закрывают сверху на большую часть длины. Вполне хватит стальной пластины.

Когда нижняя заслонка открыта, дымовые газы сразу выходят в дымоход, не попадая в дымообороты. Поэтому как только печь набрала нужную температуру и установился стабильный процесс горения, заслонку снизу закрывают. Камни с баком прикрывают откидными крышками.

Перегородку проще сделать из чугунного котла. Его поверхность будет омываться дымовыми газами, поэтому камни, расположенные внутри, быстро нагреются. Топливник обкладывают огнеупорным кирпичом, так что в качестве топлива можно применять уголь.

Основные разновидности самодельных котлов

Если вы собираетесь сделать котел долгого горения своими руками, то вам обязательно пригодится информация из нашего обзора. В последующих разделах мы расскажем, как самому сделать отопительный агрегат той или иной конструкции, дадим несколько наиболее легких схем, опубликуем информацию о наиболее распространенных котлах длительного горения

Давайте пока уделим внимание последнему вопросу

Пришла пора рассмотреть самые актуальные варианты котлов длительного горения, которые мы сможем собрать своими руками в домашних условиях. Все они будут питаться дровами. Что касается угля, то достать его сложнее, а еще он приводит к возникновению больших температурных нагрузок на отопительные агрегаты. В следующих разделах мы дадим чертежи твердотопливных котлов длительного горения и дадим объяснительную информацию.

Шахтный котел длительного горения

Мы можем изготовить самый простой шахтный котел своими руками. Он реализован по схеме с нижним горением. Основой агрегата является вместительная загрузочная камера, которую часто называют шахтой. Обладая вертикальной конструкцией, она позволяет вместить большое количество дров. По мере горения они проваливаются вниз, а продукты сгорания отправляются через колосниковую решетку в зольник.

Если мы взглянем на схему шахтной печи (котла), то мы обнаружим, что пламя у нас бушует вовсе не в шахте, а в соседней камере, откуда получаемое тепло поступает в жаротрубный теплообменник. А остатки тепловой энергии направляются в дымоход. Горение здесь длительное и определяется объемом шахты – загрузив сюда большое количество дров, можно смело отправляться спать.

Пиролизный котел

Давайте посмотрим, как устроен пиролизный котел и как сделать этот агрегат своими руками. Проще всего объяснить принцип работы этого агрегата на примере буржуйки. Здесь мы видим объемную камеру сгорания, которая реализует длительное горение. Получившиеся продукты сгорания отправляются в камеру дожигания, в которую подается вторичный воздух. В результате этого образуется большое количество тепла. Нам остается только дооснастить буржуйку жаротрубным теплообменником.

Существуют десятки чертежей котлов длительного горения на дровах, построенных на пиролизном принципе работы. Они отличаются расположением камер сгорания и дожигания, наличием и отсутствием дутьевых вентиляторов и автоматики, а также способами регулировки интенсивности процесса сжигания дровяного топлива. Но в целом их принцип работы одинаков.

Печи-котлы Бубафоня

Бубафоня представляет собой печь, а ее модификация – это водогрейный дровяной котел с подачей воздуха сверху, через прижимной поршень. Мы уже не раз писали о таких печах в наших обзорах, теперь настало время поговорить об агрегатах с отопительным контуром. Для реализации контура мы можем задействовать три схемы:

• Установить теплообменник на дымовую трубу – самый простой вариант;
• Соорудить вокруг корпуса котла сплошную водяную рубашку;
• Обварить корпус агрегата трубами, по которым будет циркулировать теплоноситель.

Какую схему выбрать – решать вам. Кстати, котлы Бубафоня, за счет вместительных камер, помогут реализовать длительное горение продолжительностью до 24 часов и даже больше.

Котлы длительного горения Бубафоня работают на дровах, в них реализована схема верхнего горения.

Котлы-печи Булерьян

Изначально Булерьяны были (и есть) печами конвекционного типа. Они оснащаются мощными конвекторами, позволяющими буквально за 20-25 минут прогреть помещение большого размера. Появившись изначально в Канаде, эти печи добрались и до России, которая тоже может похвастаться суровым климатом (действительно для некоторых регионов). Умельцы превратили печи в котлы, немного поработав над конструкцией конвекторов – теперь по ним циркулирует не воздух, а теплоноситель.
Правда, котлы Булерьяны не могут похвастаться длительным горением, так как отличаются не самыми большими камерами сгорания. Некоторые из них обладают свойством гореть до 10-12 часов, некоторые – чуть дольше. Но рассчитывать на 24 часа все-таки не приходится. Зато они отличаются высокой эффективностью и способностью максимально быстро отдавать тепло в отопительные системы.

Инструкция по изготовлению печи-каменки из металлической трубы

Для создания в кустарных условиях металлической банной печки с диаметром 700 мм и высотой (вместе с баком) около 1600 мм нам будут нужны:

• · стальной лист толщиной более 10 мм (габаритами не менее 2,2×1 метр);
• · труба металлическая длиной 1600 мм с толщиной стенок от 7 до 10 мм;
• · труба для дымохода (диаметр произвольный от 100 мм, толщина стенок — около 5 мм);
• · металлический прут толщиной около 10 мм;
• · колосниковая решетка (продается в строительных магазинах, должна быть стальной или чугунной);
• · петли 8 штук и щеколды 3 штуки;
• · кран с вентилем.

В работе минимально потребуются следующие инструменты:

• · пила-болгарка;
• · сварочный аппарат;
• · ножницы по металлу;
• · измерительный инструмент.

Поэтапный план работ

1. Разрезаем трубу на два отрезка: 0,9 м и 0,7 м.

2. В нижней части трубы (под будущей топкой, с отступом от «дна» приблизительно на 7–10 см. Можно сделать поддувало и у самого дна, тогда будет проще убирать золу — нужно будет лишь подставить подходящую металлическую емкость под зольное отверстие) делаем прямоугольное отверстие 20×5 см — это будущее поддувало. Работать нужно аккуратно, чтобы впоследствии использовать полученный при вырезании кусочек в качестве дверцы. Выше поддувала вырезаем отверстие для загрузки топлива, также стараясь не повредить металл.

3. Приварив снаружи к трубе петли и ушки для защелок, а на сами дверцы — защелки, устанавливаем дверцы для поддувала и для загрузочной камеры.

4. Вырезаем из металлического листа круг диаметром 0,7 метра, а в его середине — отверстие размером с приобретенную колосниковую решетку. Если ее приобрести не удалось, можно соорудить ее самостоятельно из прочного стального прута. Полученный металлический круг привариваем внутри трубы чуть выше поддувала. Сооружение топки можно считать законченным.

5. Делаем сбоку (на 90° от загрузочной дверцы и поддувала) вырез для поливания камней. По вышеописанной технологии устанавливаем дверцу.

6. Теперь нужно соорудить площадку, на которую будут укладываться камни. Ее мы изготовим из металлических прутьев. Размеры ячейки берутся с учетом размеров камней, которые мы планируем засыпать в каменку.

7. Теперь можно засыпать камни. После этого вырезаем из металлического листа круг диаметром 0,7 метра. В нем делаем отверстие под дымоход, которое должно располагаться ближе к дальней стенке нашей печки. Привариваем трубу, после чего привариваем сверху нашего бункера для камней полученный круг с дымоходом. Можно переходить к изготовлению бака для воды.

8. Привариваем к нашему длинному куску большой трубы кусок длиной 0,7 метра.

9. Делаем в нашем баке для воды отверстие под кран и закрепляем его при помощи сварки.

10. Вырезаем из стального листа круг диаметром 0,7 метра, разрезаем его на две неравные части. В большей делаем отверстие под дымоход. Прилаживаем эту часть поверх всей конструкции, пропустив дымоход через отверстие. Завариваем отверстие вокруг дымохода.

11. Осталось только закрепить меньший кусок от стального круга при помощи петель — через этот люк будет заливаться вода. Все, наша самодельная металлическая печь-каменка готова!

Важные советы

• Чтобы тепло не покидало емкость печи, на край дымохода устанавливается открывающаяся задвижка.
• Причиной возгорания может послужить огромное накопление сажи. Для этого в трубе высверливаются два отверстия. В них вставляются стальные трубки с поворотом в сторону трубы. Это мешает появлению копоти. Горючее будет полностью прогорать, а накопление сажи будет минимальное.
• После завершения изготовления конструкции, ее нужно проверить на наличие дырок, зазоров и трещин.
• Вокруг печи не должно быть ни каких предметов, которые подвержены возгоранию: синтетика, дерево и ткань.
• Все обрезные края труб и металлических листов необходимо зачистить от острых краев, во избежание порезов. Если нет опыта правильной установки дымохода, то лучше обратиться к специалистам.
• Установку данной печи следует делать на готовый бетонный фундамент, высота его 250-300 мм. На него накладывается кирпичная кладка с глиняным раствором в один или два ряда. Кирпичный экран защитит стены от перегрева.

Подготовительные работы

Работу начинают с подготовки места строительства. Если печка устанавливается в простенке между парилкой и предбанником, то часть стены вырезают. При размещении её в углу стены защищают минеральной теплоизоляцией, после чего они обкладываются красным кирпичом. При выборе места следует обязательно предусмотреть, каким образом будет установлена печная труба — возможно, её монтажу будут препятствовать балки перекрытия или стропила.

Как правильно рассчитать и установить фундамент

Следует отдавать себе отчёт, что даже небольшая металлическая печь-каменка представляет собой внушительную конструкцию, не говоря уже о кирпичных конструкциях весом в сотни килограмм. Поэтому первое, что надо сделать — соорудить прочное, надёжное основание.

Для строительства фундамента:

1. В месте установки конструкции копают котлован глубиной 0,5–0,6 м и размерами, которые на 20–25 см превышают габариты печи.
2. Дно ямы засыпают песком (слой 10–15 см), после чего поливают водой и тщательно утрамбовывают.
3. После этого укладывают подушку из щебня или гранитного отсева толщиной до 20 см.
4. Для обустройства железобетонной плиты по периметру котлована сооружают дощатую опалубку, внутри которой на высоте 7–10 см от дна монтируют армопояс.

5. Бетон для фундамента готовят, смешивая 1 часть цемента марки М-400 с 4 частями щебня и 3 частями песка. При использовании цемента М-500 долю песка можно увеличить до 4 частей. Воды должно быть столько, чтобы бетон, уложенный горкой, не растекался и в то же время сохранял пластичность. Сразу же после приготовления раствор заливают в опалубку, обязательно уплотняя вибрированием. Поверхность фундамента выравнивают правилом, после чего накрывают полиэтиленовой плёнкой и оставляют до полного схватывания раствора.

Правила приготовления раствора

Для кладки кирпичной каменки можно использовать как заводские смеси, так и простой глиняно-песчаный раствор. Для его приготовления лучше всего подходит речной песок и жирная глина — она более пластична, а в процессе высыхания образует прочный шов. Для определения количества того и другого составляющего проводят эксперимент. Для этого небольшие части глины и песка смешивают в разных пропорциях, после чего из раствора скатывают шарики диаметром около 5 см. Подсушенные в течение нескольких минут комки глины сдавливают между двумя деревянными планками, наблюдая за началом растрескивания их поверхности. Оптимальным составом считается тот, в котором шарик начал разрушаться только после того, как его сжали на 2/3 от первоначального размера. Если это происходит раньше, то количество глины в растворе необходимо увеличить.

От качества глиняного раствора зависит не только удобство в работе, но и прочность всего сооружения

Ещё один способ определения качества кладочной смеси заключается в том, что в ведро с раствором опускают деревянную лопатку. Смесь не должен стекать сразу же после извлечения инструмента из ёмкости — это свидетельствует о повышенном содержании песка. Если же будет много глины, то состав будет расплываться по поверхности лопатки неровно, с образованием комков. Оптимальный состав образует слой толщиной 1.5–2 мм.

Нарезка заготовок

Для постройки металлической печи используется стальной лист толщиной не менее 4 мм. Чтобы раскроить его при помощи болгарки, понадобится немало времени и сил, кроме того, придётся потратить не один абразивный диск. Если есть возможность, то резку металла лучше выполнить заранее, используя газовый резак или плазморез. Даже если у вас или ваших знакомых нет такого оборудования, не отчаивайтесь. Сейчас на любом близлежащем предприятии или автосервисе найдётся всё необходимое, включая специалиста, который сможет вам помочь.

Как построить в бане печь с открытым типом каменки

Схема печи с открытой разновидностью каменки проста в исполнении. Её габариты 102 на 62 см. Этого достаточно для получения функциональной семейной парной с обеспечением пара и тепла в девяти квадратных метрах бани.

Футеровку в данном варианте не выполняют, поэтому строят печь из высококачественного кирпича марки М150, добиваясь очень тонких швов.

Этот вариант не дорогой, но и недолговечный — раз в два года реставрируют швы, подмазывая их свежим раствором. Камни укладывают на плиту, расположенную над топкой печи. Плита бывает металлической или чугунной.

Такая печь имеет два варианта схем:

• с выносной ёмкостью или расположенной вверху;
• с нагревом воды от трубы, проложенной через топку.

Каждый строительный процесс начинают с подготовительных работ.

Так как кирпичная печь весит более 500 килограммов, и во время ее эксплуатации возможна просадка пола бани, то под прибор необходимо построить фундамент.

Фундамент

Пошаговая инструкция устройства фундамента для печи:

1. Зная размеры печи, рисуют разметку на земле с запасом в полкирпича.
2. Выкапывают котлован глубиной от 0,5 до одного метра.
3. Исключают слишком близкое соседство с основанием самой бани. В случае движения грунта трение станет разрушительной силой для печи и самой бани. Допускается расстояние 5 сантиметров. По завершении работ зазоры заделывают речным песком.
4. Дно котлована выравнивают и утрамбовывают.
5. Выбор связующего раствора диктуется качеством грунта: если сухой, то готовят известково-цементный раствор (6:1) с некоторым количеством речного песка. Для приготовления известковой связующей смеси смешивают песок с известью (2:1). Цементный раствор изготавливают, смешивая песок с цементом (3:1).
6. На дно котлована укладывают поочерёдно по 10 сантиметров песка и щебня. Затем утрамбовывают.
7. Сверху располагают гидроизоляционный материал, заводя плёнку на стенки повыше.
8. Заливают в котлован смесь и оставляют до абсолютного затвердения. Это займёт примерно неделю.
9. После застывания поверхности на неё выливают свежеприготовленный жидкий раствор, который растечется строго горизонтально.

К этапу кладки печи приступают спустя 14 дней, когда основание печи высохнет окончательно. Раствор готовят из извести, глины и песка (1:1:4).

Постройка печи из кирпича своими руками

Топливная часть выкладывается огнеупорным кирпичом и снабжается колосниковой решёткой, остальная часть выполняется из обыкновенного красного кирпича.

Кладки всех печей для бани имеют однотипные технологии, но в каждом случае к выполнению швов подходят ответственно. Герметичность швов — это залог того, что в помещение не попадут вредные угарные газы.

Порядок работ:

1. Перед началом кладки печи на подготовленном основании размещают гидроизоляционное полотно из рубероида в два слоя размерами на 5 сантиметров больше габаритов фундамента.
2. Чтобы кирпич не вытянул влагу из связующей смеси, его перед использованием насыщают водой, опустив в нее на 1—3 минуты.
3. Готовят однородный и вязкий кладочный раствор из песка с глиной, взятых в равных количествах.
4. Раствор кладут на всю плоскость кирпича тонким слоем, чтобы получился герметичный, заполненный шов не более 3 мм. Направляющие из трехмиллиметровой проволоки между плоскостями обеспечат качественный шов. После прижимания проволоку извлекают и удаляют излишки смеси с двух сторон.
5. Завершая каждый ряд печи, проверяют значения величин углов.
6. Перевязка (смещение) кирпичей в последующем новом ряду обязательна.

Важно! Нельзя использовать рядом жаропрочный и обычный кирпич, так как различная теплоёмкость этих материалов грозит быстрым разрушением печи

Рекомендации

Важные моменты:

• Постоянно контролировать правила перевязки.
• Толщина слоя раствора — около 10 мм.
• Уплотнять швы печи для обеспечения герметичности.
• Через каждые два ряда проверять уровнем горизонтали и вертикали.
• Допускается использовать цементную смесь при кладке нижней линии, внизу температура не слишком высокая, а цемент упрочит само сооружение и защитит печь от воздействия влаги.
• После кладки двух линий установить поддувало и продолжить сплошную кладку.
• После возведения стен поддувала поставить дверцу и накрыть решёткой, которая будет дном топки.
• Предусмотреть зольник (мобильный или стационарный).
• Возвести топочную камеру высотой 0,6 метра. Этого достаточно для создания максимально высокой температуры на вершине пламени.
• Необходимая глубина топки печи — 80 см.
• Габариты места для каменной засыпки для бани определяют из расчёта 60 кг на каждый квадратный метр парилки.

На следующем этапе выполняется установка фурнитуры: петель, решётки, дверки. При монтаже дверец в швы закладывают отрезки двухмиллиметровой проволоки. Продолжают кладку от дверцы.

Изготовление печи для гаража из трубы

Ниже приведено фото печи в гараж из трубы, сделанная своими руками:

Материалы

Для изготовления гаражной печки из трубы понадобятся следующие материалы:

• Основная труба, желательно диаметром 500 миллиметров и больше, длиной 1.5 – 2 метра;
• Труба для крепления дымохода, длиной 40 сантиметров и диаметром 150 – 200 миллиметров;
• Металлический лист толщиной 4 – 5 миллиметра;
• Отрезок металла шириной в 3 сантиметра, для борта на крышке печи;
• Швеллера или уголки с гранью в 50 – 70 миллиметров;
• Решетка для колосника, по длине трубы и шириной равная ее диаметру;
• Ручки из металла (для корпуса и крышки) в количестве 4 штук.

Инструменты

Печь из трубы 500 мм для гаража своими руками можно собрать с помощью таких инструментов и приспособлений, как:

• Электросварочный аппарат;
• Угловая шлифовальная машинка или болгарка;
• Набор напильников;
• Ножовка по металлу;
• Молоток или кувалда;
• Строительный уровень;
• Рулетка;
• Разметочный инструмент – линейка, керн, маркер.

Не нужно забывать и про средства индивидуальной защиты: маску сварщика, краги, перчатки, защитный костюм с огнезащитной пропиткой.

Порядок сборки печного агрегата

• Нужно взять трубу. Отрезать четыре ножки из уголков и приварить их к трубе. Это будут точки опоры будущей печи.
• Из листа стали вырезаются два диска того же диаметра, что и труба. Это будут передняя и задняя стенки.
• На передней стенке вырезаются дверка для закладки топлива и небольшое отверстие для доступа кислорода к очагу горения, без поддувала огонь будет затухать.
• В центр трубы по всей ее длине вставляется колосниковая решетка и фиксируется с помощью сварки в самом широком месте – по центру диаметра основной трубы.
• По бокам привариваются задняя и передняя стенки, на передней стенке следует закрепить петли и саму дверцу для подачи дров или угля в печь.
• У задней части трубы сверху делается отверстие под патрубок дымохода, к этому отверстию следует приварить дымоотводящую трубку.

После окончания работ нужно установить печь на твердое основание, как вариант, на четыре кирпича. Далее следует подсоединить дымоход к патрубку и произвести пробную растопку печки. Это нужно для того, чтобы убедиться в герметизации сварных швов.
