Подъемно-поворотные ворота: конструкция гаражных дверей с цепью и механизмом на 4 рычагах, какие пружины нужны для гаража

Необходимое оборудование

Нам понадобиться набор инструментов, дрель, уровень и рулетка, сварка. Для механизма ворот нужно взять: профиль, противовесы. Их можно подобрать от старого лифта, это самый удачный вариант.

Однако их найти затруднительно, поэтому подойдут заготовки из чугуна. Также потребуется уголки, шарниры, труба профильная, полозья, трос из стали, уплотнительные резинки, пружина доводчика.

Далее уже непосредственно рассмотрим, как сделать подъемные ворота в гараж. Собираем каркас ворот. Он должен выглядеть, как русская буква П. Делается она из металлических и деревянных брусков, которые укладываются в цементную стяжку гаражного пола на глубину около 2 сантиметров.

Обратите внимание!

Дымоход своими руками — подробное описание как и из чего построить эффективны дымоход (110 фото)
Гардеробная своими руками: идеи обустройства, чертежи, схемы, проекты и варианты дизайна гардеробной (125 фото)
Установка подоконника своими руками — подробная инструкция и пошаговое видео описание как установить подоконник (85 фото)

Брусок, который устанавливается горизонтально, необходимо закрепить металлическими уголками. Далее можно приступать к установке шарниров.

Сначала закрепите кронштейн максимально близко к потолку здания. Он должен легко передвигаться в створке, от этого влияет дальнейшая работа всей системы ворот.

К нему болтами крепите 2 шарнира. Их длину необходимо подобрать, определенного размера нету. Делается это с учетом нужного хода створки.

Ведущие компании-изготовители подъемных ворот в России

На сегодняшний день наиболее распространены такие марки секционных конструкций: Норман, Алютех, Дорхан.

Норман производит наиболее дорогие конструкции, отличающиеся не менее высоким качеством.

Достоинства:

высокое качество;
длительность процесса эксплуатации;
отличный внешний дизайн;
быстрота ремонта возникших недочетов.

Недостатки:

стоимость;
необходимость дополнительного заказа вышедших из строя запчастей и длительный период ожидания их доставки.

Алютех – это компания из Белоруссии, отличается наличием отдела строгого технического контроля на производстве.

Достоинства:

неплохой уровень качества;
доступная стоимость;
быстрота поставок запасных частей.

Недостатки:

недостаточно долгий срок эксплуатации;
небольшой выбор разновидности дизайна.

Дорхан производитель из РФ, пользуется неизменной популярностью среди потребителей.

Плюсы:

самая низкая стоимость;
простота конструкции;
возможность самостоятельного осуществления монтажных работ;
доступность запасных частей.

Минусы:

невысокий уровень качества;
низкая надежность;
запрещено монтировать в условиях постоянных низких температур, высокой влажности. Материал не отличается большим запасом прочности, в таких условиях, быстро выходит из строя.

Каждый бренд имеет своего покупателя. Поэтому подбирать конкретные модели нужно, исходя из собственных требований, особенностей проема. финансовых возможностей.

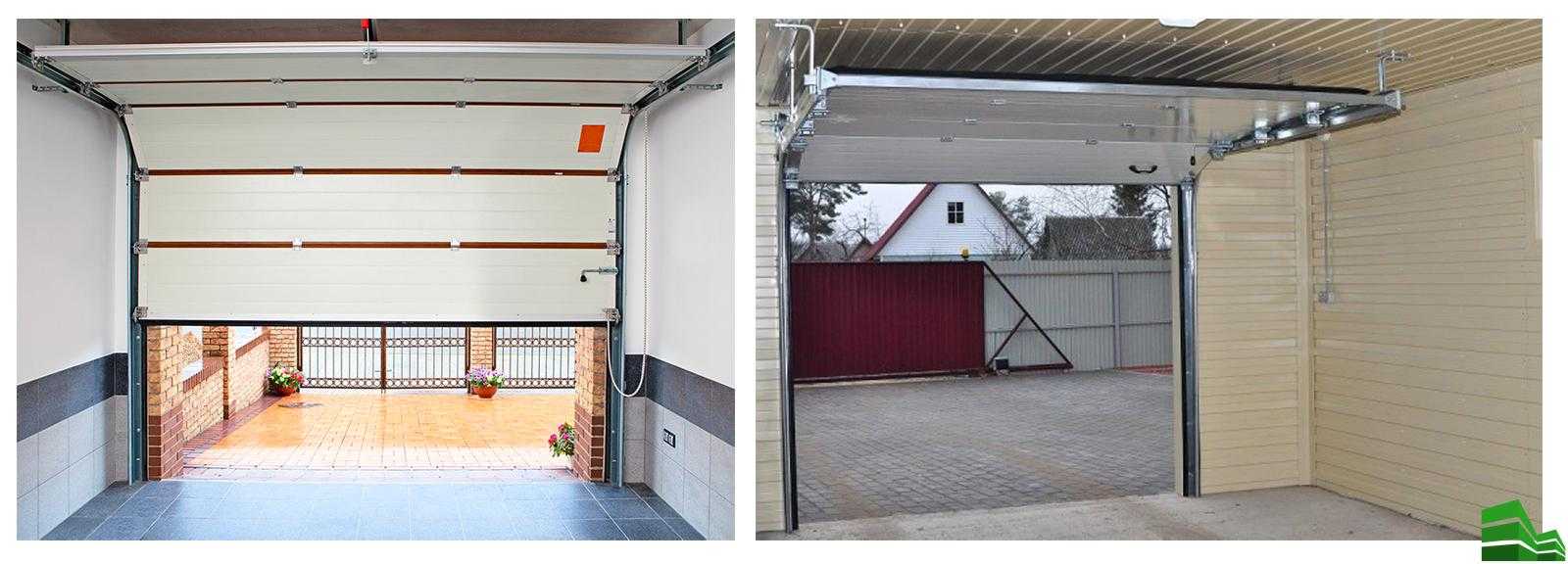

Инструкция по изготовлению и установке секционных ворот

Перед тем как приступить к работе, проверяют вертикальность прилегающих к проёму стен и геометрию самого проёма. Если обнаружены существенные погрешности, то следует по возможности исправить ситуацию, например, с помощью оштукатуривания поверхностей.
Перед установкой направляющих к проёму прикладывают нижнюю панель таким образом, чтобы её края заходили за проём на одинаковое расстояние с обеих сторон. Эти расстояния отмечают карандашом. Далее приступают к монтажу вертикальных и горизонтальных направляющих, которые нужно разрезать болгаркой на необходимые отрезки. В стенах проёма дрелью просверливают отверстия и с помощью анкеров крепят вертикальные профили по разметке. Горизонтальные направляющие крепят на кронштейны, которые, в свою очередь, закрепляются на потолке. Для предотвращения перекоса конструкции профили располагают строго вертикально или горизонтально, их положение проверяют с помощью строительного уровня.
Затем монтируют непосредственно само секционное полотно. На стыках секций полотна закрепляют ходовые ролики, которые позволяют перемещаться полотну по направляющим вверх и вниз.
Приступают к установке подъёмного механизма. Ворота могут подниматься вручную или с помощью электропривода. Все нюансы выбора и изготовления автоматического подъёмного механизма мы рассмотри далее более подробно.
После того как все основные элементы ворот смонтированы, к полотну с обеих сторон крепят ручки. Замок обычно врезают в нижнюю секцию. Для повышения взломостойкости иногда устанавливают два замка по разным сторонам полотна.
В завершение монтируют улавливающее устройство, которое позволяет полотну находиться в полуоткрытом положении, и стопоры, ограничивающие движение ворот при подъёме.
Ворота вводят в эксплуатацию. Правильно смонтированные ворота должны беспрепятственно перемещаться по направляющим. В опущенном положении не должно быть никаких зазоров, замок должен функционировать без применения дополнительных усилий.

Подбор и установка автоматики на секционные ворота

Существует два вида автоматических механизмов, которые подходят для автоматизации секционных ворот.

Навальный электропривод. Он обладает большой мощностью и рассчитан в основном на промышленные секционные ворота.
Электропривод потолочного типа. Этот механизм больше подходит для гаража и крепится к потолку в середине проёма с внутренней стороны. Электропривод приводит в движение полотно ворот за счёт троса, закреплённого с помощью тягового рычага в верхней секции полотна.

Почти все электроприводы оснащены системой безопасности, которая предотвращает падение полотна при отключении электроэнергии. Полезными при эскплуатации ворот также могут быть различные дополнительные функции:

дистанционное управление;
наличие фотоэлементов, которые реагируют на движение;
наличие сигнальных ламп.

Электропривод устанавливается ровно посередине на расстоянии 2–3 м от проёма

Покупая автоматику известных европейских брендов, вы никогда не пожалеете о сделанном выборе, ведь они действительно производят качественное и надёжное оборудование. Монтаж автоматической системы заключается в следующем:

На потолке с помощью анкеров закрепляются кронштейны.
На них устанавливается привод с цепным или торсионным механизмом.
Устанавливается рычаг, который с одной стороны крепится к секции ворот, а другой — к цепи или тросу.
Монтируется электропроводка с одной стороны проёма.
Устройство настраивается на эксплуатацию в удобном для вас режиме.

Подъемные ворота для гаража своими руками

Самый простой и доступный способ обустроить автоматические ворота для гаража в соответствии с собственными предпочтениями – сконструировать их самостоятельно. Это позволит сэкономить лишние средства.

Шарнирно-рычажковый механизм очень востребован. Такая конструкция ворот надежна и проста. При ее использовании створка движется свободно и просто. Она защищена от блокировки. Однако при выборе шарнирно-рычажкового механизма ворот требуется повышенная точность профилей и подгонка пружины.

Устройство ворот с противовесами предполагает крепление троса к нижним углам каркаса створки. На конце троса располагается груз. При увеличении массы щита ворот придется увеличивать и противовес. Ворота, имеющие такую конструкцию, подвергаются серьезным нагрузкам. Обычно такой вариант выбирают для массивных створок, хорошо защищающих гараж от взлома.

Необходимо составить проект будущих ворот. С проема снимают размеры и выполняют эскиз конструкции. Можно найти уже сделанные чертежи ворот и подогнать их под габариты своего гаража. После создания проекта подготавливают инструменты и материалы.

Для работы потребуются:

Деревянные бруски. Чтобы соорудить коробку для проема гаража, понадобятся изделия сечением 12х8 см. Потолочные бруски имеют сечение 10х10 см.
Уголок на рельсы, имеющий сечение 40х40 мм и для создания рамы – 35х35х4 мм.
Швеллерный кронштейн 80х43х5 мм.

Из брусков собирают коробку. Детали скрепляют угольниками. Снизу коробку следует заглубить в стяжку пола гаража на 2 см. В проеме ее фиксируют при помощи штырей. После этого приступают к сборке рамы полотна. Снаружи створку покрывают железом.

Работу выполняют в такой последовательности:

Изнутри гаража на стену наносят разметку. Крепеж устанавливают с шагом 30 см.
При использовании уголков 25х25 мм их сваривают в П-образную форму. Сначала элементы следует прихватить, затем при помощи уровня проверить точность соединения, и лишь потом сварить.
Снаружи в направляющей делают несколько отверстий под крепления. Для этого используют дрель с корончатым сверлом. Каждую направляющую закрепляют на стене саморезами 7,5х112 мм.
Между вертикальными направляющими для ворот сверху приваривают трубу 40х20 мм. Ее прикручивают прямо к стене гаража болтами 10х100 мм.
Горизонтальные направляющие делают аналогичным образом. К потолку гаража их фиксируют стальным подвесом.
При монтаже направляющих обязательно проверять их положение относительно горизонта.
К вертикальным направляющим приваривают горизонтальные. Усиливают конструкцию распорками, которые крепят под углом 45 градусов. Их делают из трубы 40х20 мм. В середине каркаса приваривают поперечную балку, по углам – распорки.
Затем каркас ворот поднимают в проем определяют, соответствует ли створка его размерам. К углу рамы под углом 45 градусов приваривают стальную трубу. Ее длину определяют по расстоянию от ворот до горизонтальной направляющей. На трубу приваривают шпильку, а затем устанавливают колесо.
Снизу перпендикулярно каркасу монтируют Г-образные формы с колесами. Они будут соединять ворота с вертикальными стойками.
Для установки подвеса следует приварить к углу коробки направляющих полуметровую трубу. На ее конце закрепляют ролик.
Снизу ворот на Г-образой детали просверливают отверстие для троса. Затем его выводят наверх и перекидывают через ролик. Трос на конце соединен с противовесом.

Для груза обычно используют кирпичи, бетонные блоки или заваренные стальные трубы, наполненные песком. После закрепления противовеса конструкцию проверяют на работоспособность. Остается только обшить каркас листовым материалом.

В процессе установки ворот нужно тщательно следить за горизонтальным расположением направляющих. Дополнительно полотно оборудуют стопорящими устройствами и защитными механизмами.

Для лучшего освещения гаража в полотне ворот делают полупрозрачные вставки. Стоит придать конструкции большей устойчивости, оснастив ее окантовкой и накладками. Воротный упор должен быть защищен от ржавления.

Основное правило при изготовлении подъемных ворот для гаража – точность установки деталей. Только при этом условии механизм будет исправно работать.

Разобраться в конструкции подъемных ворот поможет видео:

Монтаж ворот

Первым шагом в установке ворот является их проектирование. Для этого необходимо замерить проем и самостоятельно составить эскиз или подобрать готовый чертеж .

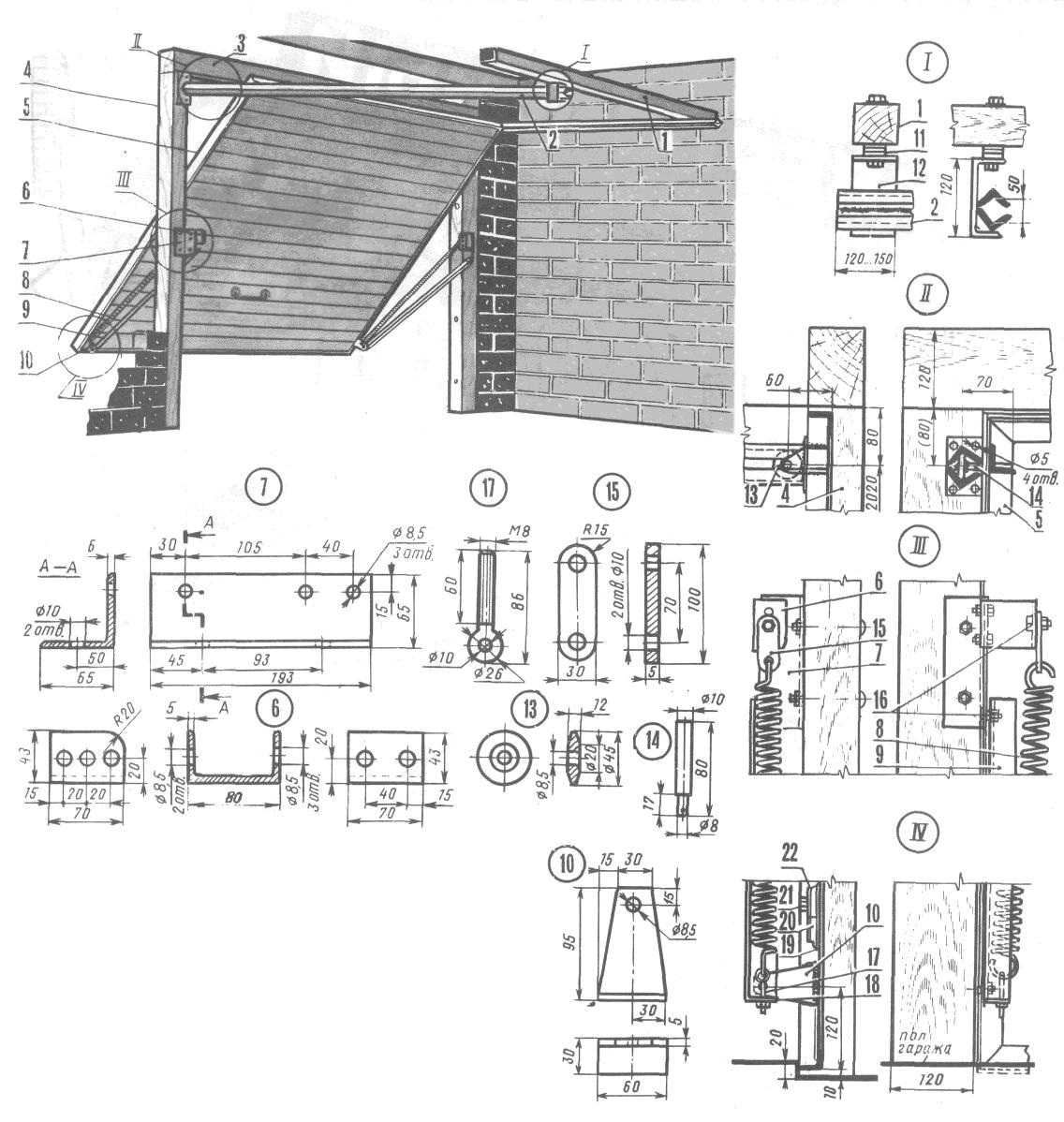

Чертеж подъемно-поворотных ворот

После этого приобретаются материалы, инструменты и начинается непосредственная работа по изготовлению ворот:

Собирается коробка из брусков, которые скрепляются между собой угольниками или металлическими пластинами.
Коробка фиксируется в проеме и крепится штырями, низ примерно на 2 см заглубляется в стяжку пола.
Собирается полотно ворот: рама обшивается щитом и закрывается листовым металлом.
Из уголка изготавливается опора механизма, в одной полке просверливается два отверстия диаметром 1 см для фиксации к продольным стойкам, в другой – еще три под крепления пружинного кронштейна. Для крепления швеллерного кронштейна, используемого как опора для пружины, в одной из полок просверливается 3 отверстия.
Кронштейн и пружина соединяются с помощью регулировочной пластины, изготовленной из полоски железа. Крайние витки пружины используются в качестве зацепов, а к низу присоединяется регулятор натяжения из прутка. С одной из сторон получается кольцо, с другой – нарезается резьба.
Шарнирный узел снизу изготавливается из уголка с отверстием (0,85 см) и приваривается к раме между нижним ребром и серединой отверстия для рычага механизма подъема на расстоянии 12 см.
Пластина с отверстием для регулятора натяжения приваривается к торцу рычага.
Изготавливаются рельсы для движения щита: составляются 2 уголка, и края их полочек свариваются таким образом, чтобы внутреннее пространство между их вершинами равнялось 5 см.
Один конец такой рельсы приваривается к пластине с отверстиями. Между осевой линией направляющего и нижним ребром поперечины должен остаться промежуток 8 см. Куски швеллера привариваются к другим краям рельс на расстоянии 14-15 см. Швеллер крепится к потолочному бруску с помощью болта.

После окончания сборки конструкция окрашивается для придания ей эстетичного вида, труднодоступные места рекомендуется окрасить перед сборкой.

Схема установки ворот

Рекомендации профессионалов, которые надо учитывать при изготовлении подъемно-поворотных гаражных ворот:

для сборки деталей рекомендуется использовать сварку, что снизит необходимость в крепеже и сверлении отверстий;
высота проема ворот не должна быть меньше, чем 2,2 метра, а расстояние от верхней части проема до потолка – 0,35-0,5 метра;
если подъем низкий, барабан следует располагать сзади;
в нижнем профиле полотна должен быть паз, в который устанавливается уплотнитель;
вес полотна – очень важный параметр, его оптимальное значение составляет 100 кг;
в качестве привода можно установить реверсивную самоблокирующуюся лебедку (220 В, 350 Вт, тяговое усилие – 125 кг);
для обустройства автоматики можно воспользоваться автомобильной сигнализацией.

Для удобства эксплуатации полотно можно изготовить со вставками из полупрозрачных материалов, что увеличит количество света, а также оснастить стопорными устройствами и системами безопасности, защищающими от защемления или предотвращающими взлом.

Самодельные подъемно-поворотные ворота – это самая экономная возможность закрыть проем гаража, не ограничивая функциональность, удобство пользования и оригинальность их дизайна.

На видео — подробный рассказ о самостоятельном изготовлении подъемно-поворотных гаражных ворот:

Новые и старые СНиПы по дачному.
Как сделать быстрорастущую живую.
Как сделать плетеный забор на даче.
Расстояние от забора до забора.
Установка шлагбаума во дворе многоквартирного.

Какие существуют виды деревянных.
Как сделать форму для бетонного.
Виды и порядок монтажа сварных.
Как сделать оригинальный забор.
Как установить декоративный забор.

Что делать если в лунке вода? 24.10.2014 — 07:29 по Сергей
Это и так понятно,а как делать если. 24.10.2014 — 07:29 по Сергей
Мне надо шумопоглащающий забо. 31.08.2014 — 10:17 по Руслан
Я так и не пойму ,при вертикальном. 04.11.2014 — 21:57 по Галя
А про топинамбур забыли. 17.10.2014 — 02:38 по 1k

Преимущества и недостатки подъёмной конструкции

Подъёмная конструкция отлично выполняет возложенную на неё функцию и имеет ряд неоспоримых преимуществ перед другими разновидностями гаражных ворот, но в то же время не лишена недостатков.

Преимущества:

Не требуется дополнительное место для открывания. В ход идёт неиспользуемое пространство под потолком.
Цельная конструкция полотна обеспечивает надёжную защиту от проникновения.
Может использоваться любая внешняя отделка и декорирование.
Полотно ворот можно дополнительно утеплять пенополистиролом.
Есть возможность поставить оборудование для автоматического открытия.
Можно использовать как в одинарных, так и в двойных гаражах.

Недостатки в первую очередь обусловлены особенностями конструкции подъёмного механизма и невозможностью сделать как-то иначе.

Недостатки:

Установка возможна только в прямоугольные проёмы.
Цельное полотно при порче подлежит замене, так как не предполагает частичного ремонта.
При открытом положении ворот уменьшается высота проёма.
Механизм ворот рассчитан на определённую нагрузку и при утеплении это следует учитывать.
Некоторая сложность монтажа.

Материалы для подъемно-поворотных ворот

Лучше всего для створок подойдут такие материалы как:

сэндвич-панель;
щит из досок, обитый жестью;
монолитная конструкция.

Эта часть конструкции всегда будет на виду и эстетическая составляющая зависит именно от нее. Не нужно думать, что только большими вложениями средств можно придать полотну привлекательный внешний вид, хотя конечно, наиболее эффектные варианты – затратные.

Говоря об эстетике, нужно также отметить, что здесь фантазия владельцев по декору полотна ворот поистине не знает границ. Это может быть:

ложная стена, расцветкой абсолютно сливающаяся со стеной дома – створки становятся видны только в момент их открывания;
кассетный дизайн с элементами остекления;
гофры из стали – вертикальный, горизонтальный, боковой или их различные комбинации;
гофры из дерева – с теми же вариантами и с сохранением фактуры материала, пропитанные антисептиками от гниения и плесени;

сталь с отделкой, например, «под дерево»;
пленочное покрытие, стилизованное под древесную фактуру;
наложение фриза или рисунок «рыбья кость»;
алюминиевые модели с элементами из нержавейки;
фальш-панели и многое другое.

Стоимость

Заказываются ворота подъёмно-поворотного типа в соответствии с габаритами вашего гаража и автомобиля. Сориентироваться в этом вопросе вам помогут следующие таблицы, содержащие наиболее распространённые габариты полотен:

Высота, см	Стоимость в рублях при ширине 230 см
200	19200
210	20240
220	21170
230	21740
240	22400
250	23000
260	23700
270	24170
280	24400

Ворота с полотнами шириной 230 см

Высота, см	Стоимость в рублях при ширине 270 см
200	21800
210	22460
220	23100
230	23460
240	24200
250	24800
260	25700
270	26100
280	26300

Ворота с щитом шириной 270 см

Высота, см	Стоимость в рублях при ширине 310 см
200	23500
210	24250
220	25000
230	25300
240	26200
250	27000
260	27800
270	28250
280	28400

Пример ворот, ширина которых составляет 310 см

Также увеличить стоимость могут такие дополнительные услуги, как утепление, монтаж двери и нанесение нестандартных расцветок.

Основные виды подъёмных ворот

Конструкция гаражных ворот подъемного типа легко и просто выполняет свое основное назначение, кроме того, она обладает рядом важных достоинств, перед иными разновидностями въездных конструкций.

Достоинства:

нет необходимости оставлять отдельное место для створок, полотно просто уходит в специальное место, обустроенную под потолком;
система отличается целостностью, потому полностью защищает от незаконного проникновения злоумышленников;
чтобы вся система идеально вписалась в существующий интерьер, могут применяться разные виды отделки;
систему разрешается утеплять пенополистиролом, для того, чтобы не пустить внутрь холод, сберечь тепло;
можно оснастить систему оборудованием для автоматического управления;
разрешено применять гаражах для одной или нескольких машин.

возможность проведения установочных работ только в проемах, имеющих форму прямоугольника;
поломка части или всего цельного полотна требует его полной замены, небольшой ремонт здесь невозможен;
нахождение створки в открытом виде, снижает уровень высоты проема;
механизм выдерживает определенный уровень нагрузки, то нужно учитывать, собираясь утеплять конструкцию;
монтаж не отличается особенной простотой.

Подъёмно-секционные

Подъемно складные ворота напоминают своим внешним видом рулонные, единственным отличием является размер секций. У подобного устройства они могут варьироваться в пределах 30-50см, двигаются по заранее зафиксированным направляющим рельсам. Между собой эти элементы соединяются креплениями подвижного вида.

Секционные ворота не могут быть установлены, если под потолком нет места, куда будет подниматься полотно.

Подъёмно-поворотные

Подъемно-поворотная разновидность – это цельное полотно, что крепится на специальной раме. Она движется вручную, либо под воздействием электрического привода.

Такие ворота обладают важными достоинствами:

высокая прочность;
простота;
стойкость к взлому.

Раму делают из металлопрофиля, она не переклинивает, не перекашивается. Эти модели отличаются бюджетностью, легко монтируются собственными руками. Главное, правильно рассчитать достаточный вес полотна, чтобы механизм легко справлялся со своей работой.

Схема установки

Создать разметку для закрепления рамы и составных элементов. Собрать рамочную конструкцию (не сильно отличается от аналогичного алгоритма для подъёмно-поворотных ворот). Всё стандартно: ставим раму, болтами крепим направляющие к потолку, но не надо сверлить отверстий и делать других конструкций для удерживания на весу. Собираем полотно, начиная снизу, элементы панели оснащаем роликами. Защищаем конструкцию кожухами. Проверяем – если всё сделано правильно, полотно не станет само двигаться, зависая на уровне, на какой его установили.

Стоит сказать в завершение – самодельные секционные ворота должны быть безопасными. Ставка – ваше собственное авто, а то и жизнь

Монтаж

Механизм, заставляющий работать створки, лучше всего изготавливать из материалов с легким весом, что сделает нагрузку на изделие более низкой, тем самым продлив его продолжительное использование. Далее выбирается механизм, который применяется для открытия створки. Шарнирно-рычажный является самым распространенным из-за своей простоты, а также надежности. Можно также выбрать механизм на противовесах. Его используют при возведении габаритных тяжелых ворот.

К следующим этапам монтажа относятся:

Сборка коробки из трех брусьев, скрепленных между собой уголками или металлическими пластинами. Брусья углубляют в пол не менее чем на 2 см.
Устанавливаются шарниры. Вверху под крышей устанавливают верхний кронштейн.
Изготавливают створки, обрезая металлические уголки до необходимой длины. Из них при помощи сварочного аппарата делают раму, в которую монтируются элементы створки и все закрепляют шурупами.

Установка рельсов – части изделия, внутрь которой заводят шарнирные ролики. Они должны легко и нормально перемещаться.
Для закрепления подъемного механизма предварительно монтируют створки.
Крепление шарнирного механизма к створке. Для этого наживляются шарниры. Рычаги должны передвигаться свободно и располагаться параллельно друг другу.
Соединение противовесов и пружин, устанавливаемых на направляющем кронштейне. Пружины необходимо крепить слева и справа от створки параллельно.
Устанавливаются накладки на торцах изделия.
Штукатурят стыки.
Монтируют замок. Управлять процессом открытия ворот можно и с помощью пульта.

При установке изделия необходимо:

измерить и изготовить раму;
измерить диагональ всего проема;
элементы каркаса полотна нужно прихватить с помощью сварочного аппарата, чтобы створка легко проходила, а зазоры были минимальными;
сварить аппаратом перемычки и все рамы;
поставить перемычки;

зачистить швы от сварки;
с одной стороны наварить металлический лист;
пройтись грунтовкой, обезжирить, нанести краску на поверхность створки;
отрегулировать пружины и подъемники;
установить фурнитуру;
прикрепить ручки снизу с обеих сторон;
с внутренней стороны изделия разместить щеколды;
ворота готовы.

Устройство и принцип функционирования откидных ворот

При сооружении подъемных ворот изготавливается максимально прочная опорная рама и надежное полотно для закрытия входного проема. Все работы владелец гаража выполняет согласно заранее продуманной схеме.

Допускается работа без сооружения направляющих. Опытные специалисты рекомендуют установку данных элементов для продления срока эксплуатации. Полотно делается цельное. Оптимально недорогой и практичный материал – профилированные листы. Воротные створки функционируют благодаря шарнирно-рычаговой системе, привод которой обычно работает механически или от электричества.

Подъемный механизм действует легко. В момент открытия верхняя часть полотна отклоняется и передвигается по роликам к балке. Ворота фиксируются параллельно потолку. Гараж поднимается без установки петель наружного типа, которые злоумышленники могут обрезать при помощи инструментов.

Нюансы работы от специалистов

При сборке ворот есть множество нюансов, которые стоит учитывать, делая проект конструкции и её монтаж. Мастера по производству автоматических и ручных ворот, как никто, знают все оплошности, которые могут случиться у новичка при монтировании подъёмных ворот.

Эти рекомендации заключаются в следующем:

Для подъёмного механизма можно использовать обычную автомобильную сигнализацию.
Для соединения элементов лучше использовать сварку (где это возможно), так как это уменьшит количество отверстий.
Для автоматического привода можно использовать лебёдку, которая работает от сети и может поднимать минимум 100 кг.
Высота проёма должны быть не менее, чем 2,2 метра, а расстояние от потолка к раме 45-55 см.
Вес конструкции не должен быть больше 100 кг, по крайней мере её полотна.
Нижняя часть полотна должна иметь специальный паз. В него устанавливаются утепляющие материалы.
Направляющие тяги должны располагаться горизонтально. В противном случае полотно будет тормозить при движении.

Не забываем следовать рекомендациям установки ворот

Полотно обшивается специальным полупрозрачным материалом, поликарбонатом, к примеру. Это существенно увеличит освещение помещения. Можно подумать и о системе дополнительной безопасности помещения.

Материалы для подъемно-поворотных ворот

Лучше всего для створок подойдут такие материалы как:

сэндвич-панель;
щит из досок, обитый жестью;
монолитная конструкция.

ложная стена, расцветкой абсолютно сливающаяся со стеной дома – створки становятся видны только в момент их открывания;
кассетный дизайн с элементами остекления;
гофры из стали – вертикальный, горизонтальный, боковой или их различные комбинации;
гофры из дерева – с теми же вариантами и с сохранением фактуры материала, пропитанные антисептиками от гниения и плесени;

сталь с отделкой, например, «под дерево»;
пленочное покрытие, стилизованное под древесную фактуру;
наложение фриза или рисунок «рыбья кость»;
алюминиевые модели с элементами из нержавейки;
фальш-панели и многое другое.

Доступно ли самостоятельное изготовление подъемных ворот?

Здесь все будет полностью зависеть от конкретного типа конструкции. Так, секционные ворота практически невозможно сделать своими руками. Они настолько сложны конструктивно, что требуют именно профессиональной сборки в производственных условиях. Можно приобрести готовые и самостоятельно их установить. При этом в дальнейшем придется каждый раз их открывать и закрывать вручную, поскольку систему специализированного привода сумеет правильно смонтировать только специалист.

А вот если вы решите использовать не секционные, а подъемно-поворотные ворота в гараж, вы вполне можете лично взяться за их изготовление и монтаж. Тогда придется только приобрести все необходимые комплектующие, материалы. Безусловно, понадобятся для работы и определенные инструменты. Отрегулировать и собрать ворота вполне можно самостоятельно. Далее мы рассмотрим подробно, как правильно сделать подъемные ворота для гаража своими руками.

Безопасность работы эл. привода

Стандартная комплектация осевого привода

Нормативы безопасности при производстве и монтаже автоматических секционных ворот согласовывают с соответствующими документами Европейской комиссии по стандартизации.

Одну из защитных функций выполняют встроенные фотоэлементы. Также другие средства и механизмы, обеспечивающие безопасный режим эксплуатации предусмотрены для обязательной комплектации у всех производителей приводов.

Если автоматика работает неправильно, то подачу электричества приостанавливают, применяя ручной способ управления. Для этого используется система разблокировки привода секционных ворот.

Принцип работы

Простота конструкции — одно из основных преимуществ ворот, которые ещё называют щитовыми. Полотно металла движется по оси на металлических направляющих из горизонтального положения в вертикальное и наоборот.

Подобные ворота можно сделать самому

Рама — это фундамент конструкции, ее ведущая деталь, к которой крепятся направляющие. Она должна быть прочной и, как правило, делается из профилированной прямоугольной трубы большого диаметра или швеллеров.

С помощью специальных роликов и подъёмных механизмов полотно конструкции движется по рельсам и останавливается при достижении горизонтального положения параллельно потолку. При этом верхняя или нижняя (в зависимости от конструктивных особенностей) часть также поднимается и выступает немного вперёд на внешнюю часть. Пружины механизма в открытом положении свободны, а в закрытом — растянуты.

Ворота для гаража с подъемно-поворотным механизмом бывают таких подвидов:

Шарнирные. Они пользуются большим спросом. Пружины компенсации требуют тщательной регулировки. В этом случае щит ворот непосредственно движется вверх.
На противовесах. В этом случае крепится трос к полотну, а с другой стороны через лебёдку — противовес. Монтируется такая система для больших и тяжёлых ворот.

В этом видео вы узнаете, как сделать подобные ворота:

Автоматика

Автоматика. Чертеж

Технология монтажа автоматики для ворот описана на примере китайской модели РS-IZ, которая весьма положительно зарекомендовала себя. Комплект автоматики будет состоять из:

электропривода;
сигнальной лампочки;
зубчатой рейки;
пульта д/у;
фотоэлементов.

Для монтажа понадобится следующее оборудование:

сварка;
дрель;
сверла для металла.

Привод будет питаться от кабеля 0,2х0,2 см, а для фотоэлементов потребуются 0,4х0,07 см и 0,2х0,05 см. К сигнальной лампочке подводится кабель с сечением 0,2х0,07 см. Электропривод будет закреплен на том же швеллере, что и каретки.

Схема монтажа автоматики

Шаг 1. Вначале выбирается место установки привода. Для этого берется основание (оно должно идти в комплекте), на него ставится сам привод. Основание ставится между каретками и воссоздается рабочее положение – на шестерню электропривода устанавливается зубчатая рейка. Расположение швеллера корректируется таким образом, чтобы рейка находилась в центре шестерни и фиксировалась на внешнем каркасе (но только на профильной трубе).

Ворота откатные

Шаг 2. Размечается место установки, после чего туда кладется и обваривается основание.

После этого электропривод прикручивается к основанию.

Шаг 3. Далее необходимо установить зубчатую рейку. Ворота полностью открываются, а по центру шестерни ставится рейка. После замеров она приваривается к швеллеру.

Структура ворот

Шаг 4. К рейке прикручиваются концевые включатели. Они бывают механические и магнитные (последние более надежны).

Шаг 5. Привод подсоединяется согласно инструкции производителя, после чего тестируется. Если все нормально, снимается перемычка Phоtо-GND и устанавливаются фотоэлементы.

Шаг 6. На левой стороне конструкции саморезами крепится сигнальная лампа. Это необязательно, но в целях безопасности лампу все же лучше поставить. Для этого потребуется кабель сечением 0,2х0,07 см. Кабель припаивается к контактам Light и АС-N на плате.

Фурнитура для ворот. Сирена
