Раздвижные ворота

Материалы

Чтобы изготовить простые ворота размером 4х2 метра с облицовкой из профнастила необходимо закупить следующие материалы:

• профиль прямоугольного сечения 60х40 мм для силовой рамы и 20х20 или 30х20 мм для каркаса;
• направляющая балка 60х70 мм;
• профнастил 8-10 кв. м;

• заклепки или саморезы для крепления обшивки в количестве около 200 штук;
• швеллер 40х200 см;
• арматурные пруты 15 метров.

Фурнитуру можно приобрести как отдельно, так и специальный готовый комплект. Хорошо зарекомендовали себя такие производители фурнитуры для откатных ворот, как:

• итальянские – Combi Arialdo и Flatelli Comunello;
• российские – Ролтэк и Doorhan;
• белосусский Alutech.

Самостоятельное изготовление роликовых комплектующих нецелесообразно, так как требует специальных навыков и инструментов. Для монтажа ворот консольного типа необходима будет следующая фурнитура:

1. Роликовые опоры – 2 шт. Их также называют консольными блоками или каретками. Рекомендуется использовать конструкции с подшипниками.
2. Верхний улавливатель – 1 шт. Лучше использовать ловители с направляющими колесиками. Возможно изготовление самодельных улавливателей.
3. Нижний улавливатель – 1 шт.
4. Верхний фиксатор – 1-2 шт.
5. Концевой ролик – 1 шт.
6. Заглушки на несущую балку – 2 шт.

Колесики в опорных и концевом роликах могут быть как металлическими, так и пластиковыми. При этом металлические части более долговечные, но издают шум при движении полотна ворот. Пластик прослужит чуть меньше, а при правильной эксплуатации столько же, но перемещаться такие ворота будут тихо.

Для крепления ловителей и верхнего фиксатора нужны металлические столбы из профиля прямоугольного сечения 60х40 мм. Они устанавливаются на фундамент усиленный арматурой на глубину большую, чем промерзание грунта.

На столбы анкерными болтами крепятся металлические закладные, к которым будут привариваться верхний фиксатор и ответный столб из профильной трубы сечением 30х20 мм. Вместо анкеров можно вывести от столбов арматурные пруты и прикрепить на них закладные.

Крепления фотоэлементов на въезд выполняется на трубы прямоугольного или круглого сечения диаметром минимум 30 мм. Высота труб не должна превышать 1 метр. Их установку также необходимо производить на фундамент, но без усиления арматурой. Фотоэлементы на выезд устанавливаются на опорных столбах.

Как выбрать?

Привлекательными и практичными откатными воротами сегодня никого не удивишь. Подобные модели встречаются довольно часто

Специалисты рекомендуют в выборе раздвижных ворот обращать внимание на материалы, из которых они изготовлены. Надежные каркасы и створки будут служить долго и не доставят никаких хлопот

Определитесь, какие именно ворота вы хотите видеть на своем участке, а также какие створки в них должны присутствовать. Исходя из поставленных целей, правильный выбор будет сделать намного проще, и это не займет много времени. Заранее решите для себя, хотите вы купить механические или электрические модели с пультом управления. Конечно, второй вариант обойдется намного дороже, зато использовать его будет гораздо проще, особенно если речь идет о закрытии/открытии ворот в скверную погоду.

Если вы планируете изготавливать такие модели самостоятельно, то все составляющие необходимо подбирать грамотно и внимательно. Постарайтесь ничего не упустить из виду, иначе функциональность откатной системы будет неполной. Не рекомендуется браться за такую работу, если вы не уверены в своих силах.

Если вы хотите заполучить на свой участок действительно уникальную конструкцию, обладающую неповторимым дизайном, то вам стоит заказать ее у проверенного производителя. Стоить такая система будет намного дороже, зато в результате вы получите именно то, что будет полностью соответствовать вашим требованиям и желаниям.

За покупкой комплектующих или готовых конструкций рекомендуется обращаться к известным производителям, которые могут похвастаться хорошими отзывами о своей продукции. Будьте осторожны с «гаражными» и «подвальными» фирмами, так как они довольно часто реализуют небрежные системы низкого качества.

Виды

Откатные ворота по принципу управления бывают подвесными, консольными и передвигающимися по рельсу. Кроме того, они подразделяются на одностворчатые и двустворчатые конструкции, последние, к слову, стоят дороже, поскольку для установки потребуется в два раза больше фурнитуры. Также следует отметить, что откатные ворота, изготовленные из металла, бывают сплошными, их еще называют «глухими», и решетчатыми. Решетчатые изделия, в свою очередь, делятся на изделия либо массового производства, либо выполненные под индивидуальный заказ – кованые.

Реже всего устанавливается подвесная система, и, как правило, на промышленных предприятиях или на коммерческих территориях. Движение воротного полотна осуществляется за счет верхней балки, которая чем-то напоминает рельс. Непосредственно на металлической балке располагаются ролики.

Плюсами такой системы можно считать простоту в управлении, долговечность, а благодаря тому, что весь процесс работы механизма налажен в верхней части ворот, нижняя часть остается свободной, соответственно, зависимости от погодных условий нет.

Пожалуй, главным недостатком такой системы можно считать ограничение по высоте. Если на огороженную территорию понадобиться заехать большегрузу, с большой долей вероятности он не проедет.

Как такового ограничения по высоте у откатных ворот, передвигающихся по рельсу, нет. Рельс монтируется на поверхность, для которой заливается бетонное основание. К полотну приваривается ролик, который скользит по рельсу.

Зачастую такую разновидность откатных ворот устанавливают в частном секторе. Они в открытом виде удерживаются посредством металлического каркаса. При этом створки могут быть открытого или закрытого типа, а через глухие полотна не будет просматриваться территория участка.

К достоинствам рельсовой системы можно отнести простоту механизма. К слову, некоторые умельцы даже изготавливают устройство своими руками. Еще один плюс – это, несомненно, компактность. В режиме «калитка» полотно можно отодвигать на небольшое расстояние, необходимое для прохода человека, а благодаря ролику створка не провисает, Поэтому для такой системы частая регулировка не потребуется, в отличие от распашных ворот.

Но поскольку рельс располагается на бетонной поверхности, атмосферные осадки могут вывести механизм из строя, заблокировать его работу

Поэтому важно периодически убирать мусор и снег с пути следования ролика. Имейте в виду, специалисты рекомендуют монтировать рельс в бетонный фундамент «заподлицо», это позволит минимизировать вред, наносимый транспортом на направляющую. В консольных воротах рельс, удерживающий створку, крепится непосредственно к полотну

Он может быть закреплен в нижней, верхней части полотна либо посредине – особой разницы в этом нет. Главное, чтобы рельс был нужной длины, достаточной для удержания створки. Иначе потребуется установка дополнительного электропривода с противоположной стороны, после чего двустворчатые ворота будут открываться и влево, и вправо

В консольных воротах рельс, удерживающий створку, крепится непосредственно к полотну. Он может быть закреплен в нижней, верхней части полотна либо посредине – особой разницы в этом нет. Главное, чтобы рельс был нужной длины, достаточной для удержания створки. Иначе потребуется установка дополнительного электропривода с противоположной стороны, после чего двустворчатые ворота будут открываться и влево, и вправо.

Поскольку направляющая балка устанавливается на полотне, зависимости от чистоты фундамента или от высоты – нет. Для уравновешивания веса ворот необходимо, чтобы полотно было в полтора-два раза длиннее проема, в противном случае наладить правильную работу изделия не получится.

Имейте в виду, что рельс, или как его еще называют «швеллер», можно установить и на глухие, и на решетчатые конструкции. При этом потребуется залить основательный фундамент, чтобы опоры не вырвало от веса ворот.

Преимущества и недостатки

Откатные ворота, как и любые другие конструкции, имеют свои сильные и слабые стороны, о которых обязательно нужно знать, если вы планируете произвести установку таких систем.

Раздвижные системы абсолютно не мешают въезду и выезду автомобилей на маленькой площади, поскольку они не занимают лишнее пространство в момент открывания/закрывания, как простые распашные конструкции. В подобных изделиях присутствуют специальные нижние крепления, позволяющие обустраивать такие ворота даже в суровых климатических условиях.

Откатные ворота можно дополнять различными отделочными материалами. К примеру, это может быть аккуратная вертикальная обрешетка, аккуратный профнастил, эффектная художественная ковка и многие другие элементы. Перед современными потребителями стоит богатый выбор конструкций. Это могут быть традиционные варианты из сэндвич-панелей или профлиста разных цветов.

Главным преимуществом, о котором говорят и специалисты, является то, что в откатных воротах исключено провисание петель. Такие проблемы нередко возникают в распашных системах. Вся автоматика и механизмы в высокотехнологичных конструкциях рассчитаны на длительную эксплуатацию.

Если все монтажные работы были произведены правильно, то ход таких ворот будет мягким и плавным, и справиться с ними сможет даже хрупкая девушка. Многих людей порадовало и то, что в зимнее время не нужно чистить снег в проеме откатных ворот.

Несмотря на столь внушительный список преимуществ, у современных откатных ворот есть и слабые стороны:

Чтобы вся конструкция была более надежной и устойчивой, столбы и ворота необходимо бетонировать.
Откат таких конструкций требует свободного пространства, чтобы не пришлось каждый раз запирать калитку.
Специалисты рекомендуют особое внимание уделять роликовым системам откатных ворот. Они всегда должны находиться в хорошем состоянии

Их необходимо очищать от любых загрязнений, уличной пыли, листьев и снега.
Стоит отметить, что стоят подобные конструкции дороже, чем классические распашные (на 10-20%).

Рельсовые

В этой системе ролики наоборот приварены к нижней части воротного полотна. Ворота перемещаются благодаря роликам по рельсу, установленному на нулевом уровне (ролик “утоплен” в проезд). Рельс совершенно не препятствует проезду машин.

Из плюсов:

• Ударопрочность.
• Возможность установки в широкие (например, 6 метров) проемы.
• Полотно благодаря опоре в виде роликов не провисает.
• Полотно компактно. Место, занимаемое им, равняется проему по ширине.

Из минусов:

• Работа полотна может быть блокирована, поскольку рельс может забить мусор, песок, осадки или любые мелкие предметы. Вы должны быть готовы к тому, что зимой, в период частых температурных перепадов, снег может подтаять и в рельсе образуется вода, которая впоследствии замерзнет и блокирует работу.
• Рельс требует регулярной очистки.

Преимущества раздвижных откатных ворот

Это отличное решение для больших помещений, поэтому их часто используют для обустройства торговых предприятий и складов. Среди достоинств этого типа защитных конструкций обычно выделяют:

Большой рабочий ресурс, они прослужат более 15 лет

Можно открывать не полностью, а лишь частично

Полотно не занимает много места, поскольку располагается вдоль стены

Исключается сбой в работе всей конструкции

Богатый ассортимент цветов и декоров

Возможно изготовление защитных створок от эконом до премиум-класса

Изготавливаются из устойчивого к морозу металла, не подверженному коррозии

Дополнительные услуги

Ремонт и обслуживание

Замер и изготовление

Установка

Цены на ремонт и регулировку

Выезд специалиста в пределах КАД	1400 руб.
Выезд специалиста по области	2500 руб.
Стоимость 1 часа работы	1500 руб.

Тарифы на ремонт ворот

Тип договора	Цена	Количество включенных в стоимость выездов
Бизнес	36 000 руб.	4
Стандарт	18 000 руб.	2
Эконом	9 000 руб.	1

Фото раздвижных откатных ворот

Обратите внимание на фото, представленные в данном разделе. Наши мастера способны изготовить и установить данные конструкции разных размеров и типов

На фотографиях вы можете подробно рассмотреть все достоинства моделей, оценить цветовую палитру и сочетание с экстерьером.

Раздвижные откатные ворота для коттеджа в Новом Уренгое

от 40500 руб.

Откатные раздвижные ворота в частный дом

от 40500 руб.

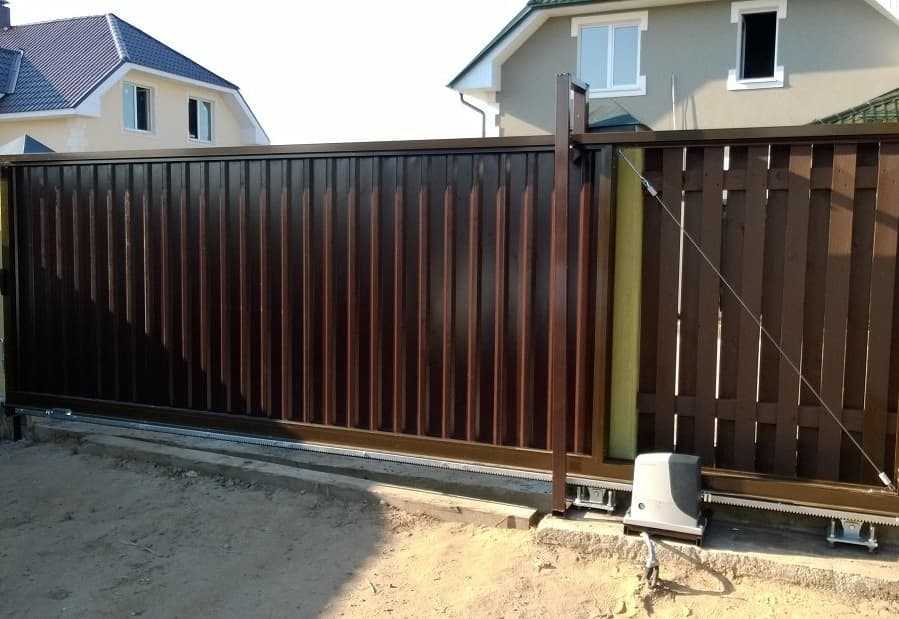

Раздвижные откатные ворота из профнастила коричневые

от 35100 руб.

Откатные раздвижные ворота для забора на даче

от 45630 руб.

Раздвижные откатные ворота из профлиста для загородного дома

от 86168 руб.

Автоматика для раздвижных откатных ворот

Doorhan Swing 3000 автоматика для распашных ворот

26520 руб.

Макс. вес ворот:	800 кг
Интенсивность:	50 %
Степень защиты	IP54

Комплект Doorhan Sliding-800

12600 руб.

Питающее напряжение	220 В
Интенсивность:	50 %
Мощность	250 Вт

Doorhan Swing 5000 автоматика для распашных ворот

28680 руб.

Макс. вес ворот:	1000 кг
Питание:	230 В
Степень защиты	IP54

Комплект базовый привода рычажного ARM-230

37800 руб.

Вес ворот:	до 300 кг
Напряжение:	220 В
Степень защиты	IP44

Комплект привода SECTIONAL-750PRO/WHITE

9308 руб.

Напряжение:	220/50 В
Мощность:	200 Вт
Класс защиты:	IP 20

Комплект привода SECTIONAL-750PRO/BLACK

9308 руб.

Напряжение:	220/50 В
Мощность:	200 Вт
Класс защиты:	IP 20

Комплект привода SECTIONAL 500PRO-WHITE

8391 руб.

Напряжение:	220–240 В
Мощность:	150 Вт
Температура:	–20…+55 оС

Doorhan Sliding-500 автоматика для откатных ворот

12943 руб.

Макс. вес ворот:	до 500 кг
Интенсивность:	50 %
Скорость откр.	9 м/мин

Doorhan SW 5000PRO автоматика для распашных ворот

26811 руб.

Макс. вес ворот:	800 кг
Питание:	220 В
Степень защиты:	IP54

Подвесные

Этот тип конструкции представляет собой воротное полотно с прикрепленными на него сверху роликовыми тележками. Над проемом при этом установлена металлическая несущая балка, к которой крепится рельс, именно на него за ролики и подвешивается полотно. Нижняя часть полотна остается без опор.

К плюсам подвесных ворот относится:

• Взломостойкость.
• Дождь и снег работе таких ворот не помешают, ведь внизу у них отсутствуют опоры.
• Система прочная и надежная. Срок службы достигает 50 лет.
• Низкая парусность. То есть резкие порывы ветра воротам не страшны.

Есть и недостатки:

• Слишком высокий транспорт не сможет заехать в ворота. Помешает верхняя балка, на которую подвешено полотно.
• Высокая металлоемкость. То есть на изготовление таких ворот тратится значительное количество металла, из-за чего изделие стоит недешево.

Типы конструкций

Основное отличие типов раздвижных конструкций между собой заключается в способе перемещения роликов при открывании и закрывании ворот. В каждой из разновидностей используются специальные роликовые механизмы, но устанавливаются они по-разному.

Подвесной тип конструкции

Створка ворот передвигается на роликовых тележках расположенных на опорной балке, которая крепится на столбах в верхней части проезда. Это самый долговечный и износостойкий вариант. Балка выдерживает довольно большой вес, поэтому для облицовки ворот можно использовать любые материалы, а ширина створки практически не ограничена. В качестве недостатка выступает то, что проезд высокого автомобиля может быть ограничен несущей балкой.

Подвесные конструкции чаще всего устанавливают на производственных площадях. Чтобы увеличить пространство для проезда, балку крепят на высоких опорных столбах. Это намного увеличивает металлоемкость и стоимость всей конструкции, поэтому для частного сектора такой вариант рассматривается крайне редко.

Но если высота въезда на территорию частного дома изначально ограничена декоративными или другими конструктивными элементами, подвесные ворота подойдут как нельзя лучше.

Рельсовый тип конструкции

Этот вид раздвижных ворот самый простой в производстве и установке. Опорной частью является так называемый рельс, по которому на специальном ролике передвигается створка. Устанавливается рельс по линии движения ворот на одном уровне с дорожным полотном, чтобы не создавать помех для проезда транспорта. Максимальный пролет между столбами забора может составлять 6 метров.

В рельс может забиваться снег и образовываться наледь, препятствующие правильной работе всей конструкции. Кроме того, требуется его постоянная очистка от песка и грязи.

Фундамент удерживающий главный рельс должен быть устойчивым, без сколов и трещин, иначе ворота могут деформироваться и быстро прийти в негодность. Рельсовый тип ворот обычно используют на дачах и домах, которые посещаются только в летний период.

Консольный тип конструкции

Данный вид — самый распространенный вариант откатных ворот, представляющий собой створку с противовесом, установленным на консольных блоках. Отсутствие контакта нижней несущей балки с дорожным полотном является основным достоинством такой конструкции. Благодаря этому почти полностью исключены проблемы из-за непогоды.

Из недостатков можно выделить долгий процесс заливки фундамента под закладную и сложность установки консоли. Общая длина конструкции на 50% больше створки ворот, что делает невозможной ее установку при большом проеме и недостаточной ширине участка.

Удобнее в использовании и эстетичнее на вид будет отдельная калитка, которая обустраивается вплотную к воротам – в месте, где не предусмотрен откат створки.

Все три вида выкатных конструкций можно сделать механическими или автоматическими. Механические ворота открываются и закрываются вручную, тогда как автоматические управляются пультом и приходят в движение с помощью специального мотора. Автоматику при желании можно установить чуть позже, в период эксплуатации, воспользовавшись услугами специалистов.

Основные трудозатраты приходятся на изготовление и установку полотна ворот. Обшивка бывает односторонней и двухсторонней. Внешний вид со стороны въезда ничем не отличается.

Некоторая информация, которая может быть полезна тем, кто изготавливает конструкцию своими руками

Стоит заметить, что ни в коем случае нельзя верить мифам по поводу того, что откатные подвесные ворота требуют какой-нибудь особой фурнитуры. Подобная конструкция может быть легко изготовлена на базе обыкновенной консольной фурнитуры. При этом все необходимо будет перевернуть снизу вверх и немного поразмыслить.

Некоторые люди могут возразить и говорить о том, что существует специальная заточенная фурнитура для подобного типа ворот. Однако стоит заметить, что найти и приобрести ее в России достаточно сложно. При этом она может быть либо дорогой, либо хлипковатой, либо сырой.

Откатные ворота с верхней подвеской идеально подходят для климатических условий России и поэтому надежно и без сбоев работают, как жарким летом, так и холодной зимой, а также не требуют расчистки снега.

Исходя из этого, с использованием откатной фурнитуры можно изготовить подвесную конструкцию до 400 кг своими руками, ширина проема которой будет равняться 2-5 м, при этом вес полотна может быть 200 кг. В подобном случае фурнитура должна будет работать только на разгибание полок. При этом на консольных воротах балка будет работать на отрыв каретки и вдавливание, следовательно, предусматривается 400 кг.

Помимо того, в данном случае будут работать только крайние пары роликов каретки.

Напоследок стоит сказать, что металлические подвесные откатные ворота являются довольно надежной и недорогой системой, которая одинаково хорошо может подойти для складов, гаражей, различных промышленных помещений, входных проемов в стенах (к примеру, в загородном коттедже).

Изготовление откатной подвесной конструкции своими руками является достаточно сложной задачей, однако она себя полностью оправдывает. Подобные ворота смогут безо всяких проблем открываться и закрываться в любую погоду, даже в случае, если будет значительное понижение температуры. Помимо того, если смонтировать автоматическое устройство, открывание и закрывание ворот подобного типа может превратиться в сплошное удовольствие.

Стоит заметить, что изготовление и установка подобной конструкции своими руками может обойтись намного дешевле, чем приобретение услуги по изготовлению и у какой-либо строительной специализированной организации.

Какие нужны материалы

Ворота можно сварить из стальных профильных труб, соединив сечения с разными размерами. Но сейчас производят специальные Т-профили для откатных ворот, которые использовать гораздо удобнее — не нужно сваривать 2 трубы по периметру каркаса и заполнять щели герметиком. Это существенно экономит время и материалы, а поскольку самого шва нет, одновременно улучшается стойкость конструкции к коррозии.

Для изготовления откатных ворот понадобятся:

• Т-профиль для внешнего каркаса полотна (можно заменить на трубу 60х40 и приварить к ней трубу 20х30);
• профильная труба 20х30 для стоек и раскосов;
• труба 60х40 мм для консольной части — хвостовика;
• набор фурнитуры.

Весь металл зачистить, загрунтовать труднодоступные места антикоррозийной быстросохнущей грунтовкой. В хорошую погоду можно обработать все профили сразу.

Установка своими руками

Если вы решили самостоятельно установить откатные ворота, то вам понадобятся следующие инструменты:

• Лопата;
• Сварочный аппарат;
• Лом;
• Рулетка;

• Уровень;
• Молоток;
• Дрель (запаситесь сверлами по металлу);
• Болгарка.

Полотно раздвижных ворот нужно устанавливать вдоль забора. Заранее позаботьтесь о свободном пространстве для откатки створки. Для этого рекомендуется приготовить подробный чертеж будущей конструкции. Купите все необходимые материалы в специализированных магазинах и приступайте к монтажным работам.

Для начала изготовьте и установите столбы. Можно использовать простые бетонные варианты, прочную металлическую трубу или деревянные бруски. Специалисты рекомендуют бетонировать данные детали, чтобы они были более устойчивыми и надежными.

Теперь можно переходить к укладке фундамента. Его следует разместить вдоль забора и качественно забетонировать. Для этого необходимо подготовить траншею с глубиной около 1 м и шириной не меньше 0,5 м.

Далее следует заняться изготовлением металлической части откатных ворот. Для этого пригодится металлический швеллер (его ширина должна составлять 14-15 см, а длина должна равняться длине фундамента). После этого к швеллеру нужно приварить небольшие ножки из металла диаметром 13 мм. Затем металлическую часть необходимо уложить в выкопанную траншею (ножками вниз) и забетонировать.

Теперь нужно подождать неделю до того момента, пока бетон полностью не высохнет. Это время не стоит терять зря – лучше заняться изготовлением откатных ворот.

Еще одним важным этапом является сварка и покраска щита. Сначала при помощи болгарки необходимо удалить с металлических оснований следы коррозии (если таковые имеются), а также заметные масляные следы. После этого материал нужно обезжирить (для этого подойдет бензин). Далее следует нанести специальную грунтовку с антикоррозийными свойствами и оставить конструкцию до полного высыхания.

После нанесения и высыхания грунтовки можно переходить к процессу варки рамы. Для этого пригодится рельс с длиной в 6 м. Его нужно положить так, чтобы разрез смотрел вниз. Затем к нему следует приварить профильную трубу. Ее размер должен составлять 60х30х2 мм. Далее на эту трубу устанавливаются вертикальные стойки и так же привариваются. Эти детали должны иметь аналогичный размер.

Не забудьте о последнем, но не менее важном штрихе – варите внутреннюю трубу с размером 40х20х2. В завершении необходимо обработать и зашлифовать получившиеся швы, чтобы конструкция выглядела аккуратно, а потом нанести на готовое полотно еще один слой грунтовки

Щит можно красить при помощи обычной кисти, но лучше пользоваться специальным краскопультом. Тогда весь процесс займет меньше времени, а результат вас обязательно порадует. После того, как краска полностью высохнет, следует обшить основу деревом, пластиковым листом или профнастилом.

Теперь можно переходить к установке механизма ворот. Роликовую систему нужно установить на швеллер. Закрепление этой детали происходит с помощью боковой части. Затем роликовую систему укладывают на специальные тележки. После этого полотно следует установить вдоль забора и приварить. Что касается улавливателей и подвижных роликов, то их следует закрепить на несущих столбах. Для фиксации этих деталей можно использовать сварку, дюбели или хомуты.

Управление воротами может происходить с помощью автоматической системы. Ее вполне можно собрать своими руками. Более того, такая работа позволит сэкономить деньги, поскольку собственноручный сбор автоматики обойдется намного дешевле, чем покупка готовой системы. Но не думайте, что изготовить свою автоматику будет просто. Для этого понадобится немало усилий и свободного времени.
