Чертежи угловых шкафов
Угловые шкафы – очень удобное решение, особенно в тех домах, где не слишком много места. С одной стороны они занимают немного места, с другой достаточно вместительны.
Рассмотрим более подробно схему шкафа. Не будет лишним отметить, что все подобные шкафы имеют схожую конструкцию и отличаются только размерами и содержанием. Фасадная часть срезается под 45 градусов, тыльная сторона будет располагаться непосредственно в углу комнаты. Боковые стенки позволяют создать внутреннее пространство, и позволяют без труда осуществить фасадную часть. Возможен вариант сборки шкафа без боковых стенок, однако в таком случае придётся потерять пространство комнаты, которое мы пытаемся сэкономить, прибегая именно к конструкции углового шкафа. Оптимальными размерами могут стать 800*800*1100. Такие габариты позволят разместить достаточно большой гардероб, одновременно не занимая много пространства в комнате. Говоря о начинке такого шкафа, хочется отметить то, что она может быть определена из личных потребностей. По этому, не стоит обращать особого внимания на этот момент
При изготовлении частей углового шкафа важно соблюсти все пропорции. Особенно это касается верхней крышки и донышка, которые должны быть срезаны под углом 45 градусов
Материалы
Материалы, которые используются в изготовлении шкафа-купе ничем не отличаются от тех, что используются в другой мебели. Это:
Натуральное дерево. Очень качественный и дорогой (в зависимости от сорта древесины) материал. Однако при всем своем уважении, он имеет ряд недостатков, таких как большой вес, высокую цену, непереносимость влаги. И если от воздействия влаги можно дерево защитить, то от остального не получится.
Гипсокартон. Недорогой, но хрупкий материал. Зачастую не защищён от воздействия влаги. Используется очень редко и предпочтительно только если у вас совсем низкий бюджет.
ДВП и МДФ. Очень практичный вариант. Имеет массу достоинств. Сочетание адекватной цены, долговечности и хорошей прочности делает использование этих материалов в изготовлении мебели одними из самых популярных.
Фанера и мебельные щиты. Это тот вариант, когда надо сохранить престижный вид натурального дерева и при этом получить лучшие защитные характеристики. Менее подвержены воздействию влаги, не требуют обработки.
Нанесение кромки
Если вы никогда не занимались кромкованием, то для начала посмотрите урок. Благодаря специальной ленте кромку, то есть место распила, легко обработать самому. К материалу прилагается подробная пошаговая инструкция. Есть мастера, которые рекомендуют проводить кромкование на деталях, задействованных в видимой зоне. Но с другой стороны, кромка предохраняет место распила от попадания влаги и пыли.
Ленту просто наклеить самостоятельно, закрепив клейкую сторону и прогрев для прилегания горячим утюгом
Обратите внимание, речь не о профессиональном инструменте – обычный бытовой утюг. Материал рекомендуется разогревать на режиме «2». Обязательно оденьте перчатки, чтобы не обжечь руки
После остывания, излишки ленты подрезаются и зачищаются мелкозернистой наждачной бумагой или специальным бруском, у которого есть мягкая сторона и малоабразивная. Кромкуйте по периметру все детали конструкции
Обязательно оденьте перчатки, чтобы не обжечь руки. После остывания, излишки ленты подрезаются и зачищаются мелкозернистой наждачной бумагой или специальным бруском, у которого есть мягкая сторона и малоабразивная. Кромкуйте по периметру все детали конструкции.
Кромка ПВХ
Проектирование (чертежи с размерами и расчёт количества деталей)
Прежде чем самостоятельно изготовить и собрать шкаф-купе, нужно набросать эскиз будущей мебели. Рекомендуем выбрать несложную по форме модель, а мы покажем, как это сделать на примере простой конструкции. Для этого создадим схему с размерами. Угловые и радиусные модели оставим профессионалам.
В качестве основного материала для изготовления корпуса возьмём 2 плиты МДФ 2070 х 2800 мм и 1220 х 2800 мм толщиной 16 мм. Заднюю стенку изготовим из листа ЛДВП. Её можно сделать также из фанеры.
Корпус
Габариты шкафа купе будут такими: длина – 1800 мм, глубина – 450 мм, высота – 2300 мм. До потолка оставили расстояние 250 мм (при вертикальном размере комнаты 2,5 м). Встраиваемый в нише стены шифоньер обычно проектируют величиной под потолок. Если вас заинтересует, как сделать стенной шкаф купе своими руками, перейдите по этой ссылке: ХХХХ.
Прорисуем компоновку деталей несущих плоскостей мебели. Выглядеть это будет так.
Схема компоновки деталей корпуса шкафа купе
1 – Верхняя панель 1800 х 450 х 16 мм; 2 – боковина 2268 х 450 х 16 мм (2 шт.). 3 – задняя стенка 2300 х 1800 х 3 мм (ЛДВП). 4 – основание каркаса 1800 х 450 х 16 мм.
Высота боковин составляет 2268 мм потому, что стенки находятся между верхней и нижней панелью, общая толщина которых составляет – 16 х 2 = 32 мм. Отсюда длина бортов составит 2300 – 32 = 2268 мм.
Выбор наполнения корпуса шкафа
Итак, внутреннее пространство шкафа получим таких размеров:
- длина – 1800 – 32 = 1768 мм;
- высота – 2268 мм (см. выше размер боковин);
- глубина равна ширине боковых стенок – 450 мм.
Деталировка гардероба
После того, как мы определились с основными размерами корпуса купейного шкафа, нужно выбрать его наполнение. Поместим внутрь 6 полок, два выдвижных ящика и установим одну перегородку. Не забудьте: чтобы сделать правильно расчёт деталей, нужно учесть толщину боковых стенок и перегородки – 16 мм.
Перегородка (5) и полка (6)
Величина перегородки получится 2268 х 350 х16 мм, а размер каждой из 6 полок толщиной 16 мм будет: равен:
- длина 1800/2 – (16х3) = 1752/2 = 876 мм;
- глубина – 350 мм.
Выдвижные ящики
Мы расположим в одном из отделений шкафа купе два подвижных короба. Заключим их между двумя отрезками МДФ, один из которых будет полкой.
Схема сборки ящика
Фасадные панели ящиков (7) по ширине будут меньше на 4 мм проёма между перегородкой и боковиной. Высота фасада будет равна 200 мм, ширина – 872 мм.
Каркас 1 ящика составим из 4-х планок. 2 продольные доски (9) длиной (350 – 16) = 334 мм, шириной 140 мм. 2 поперечные планки (8) длиной 872 – (16х2) – 20 = 820 мм, где 20 мм – толщина 2-х выдвижных систем 1 ящика, шириной 140 мм.
Для ящиков количество планок умножаем на два. Из листа ЛДВП вырежем днища (10) размером – 334 х 852 мм (днище перекрывает толщину продольных планок).
Фурнитура
Для опорной плиты нам понадобится 6 мебельных ножек.
Ножка
В левом отделении шкафа установим штангу для тремпелей на ширину проёма — перекладина из металлопрофиля будет крепиться на 2-х опорах, установленных в боковине и перегородке.
Штанга
В правой секции снизу к верхней полке прикрутим шурупами выдвижную рамку для тремпелей (см. чертёж ниже).
Выдвижная вешалка
Для ящиков подберём две дугообразные ручки. Ручки лучше выбирать с 2-мя точками крепления.
Ручка для ящика
В качестве выдвижной системы для ящиков используем шариковые направляющие.
Направляющие для ящиков

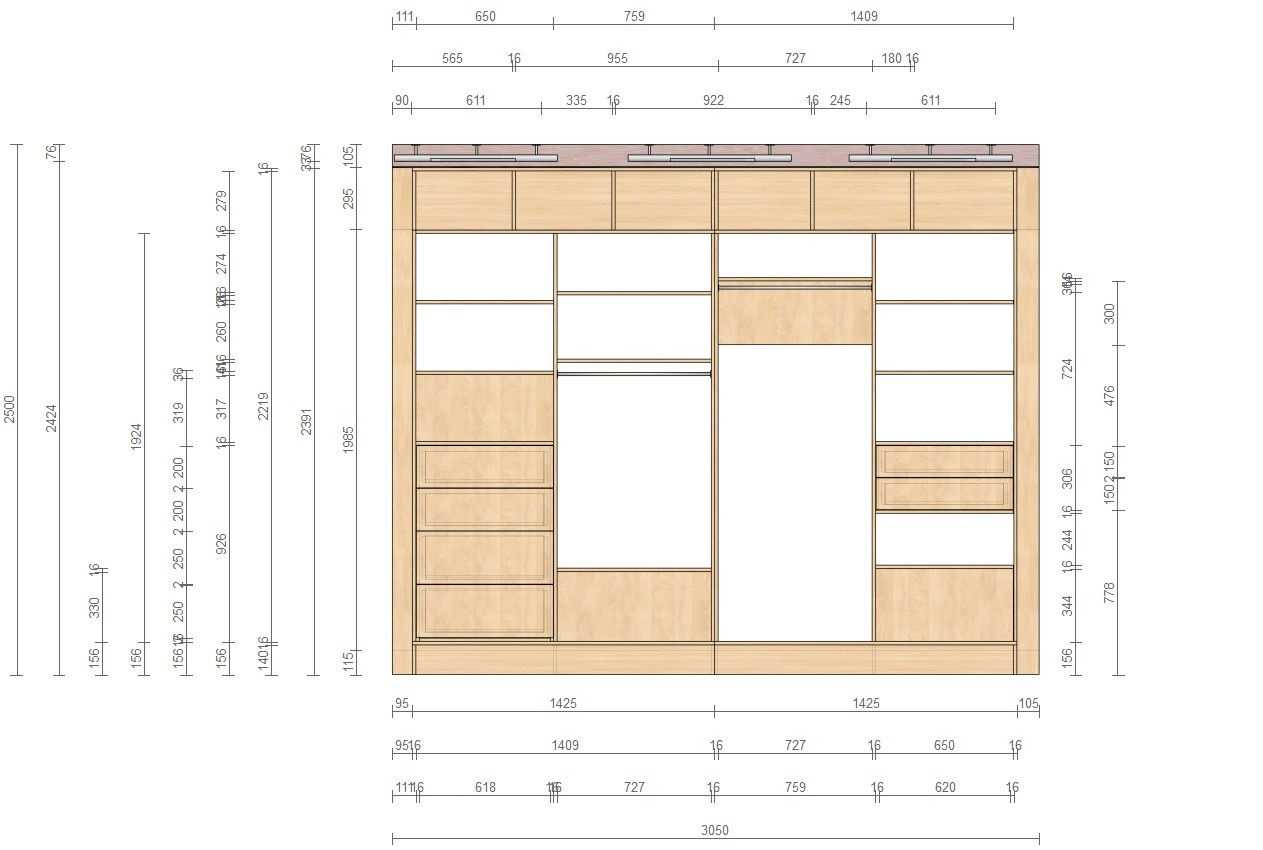

На основании подбора деталировки делаем чертёж наполнения открытого пространства шкафа купе.
Чертёж каркаса шкафа купе с наполнением.
Шкаф-купе
Как сделать шкаф купе своими руками будет описано на примере конструкции высотой 2,284 м и шириной 1,164 м. Подготовьте:
Доски:
- 2400*650 мм – 2 шт.;
- 2284*550 мм – 1 шт.;
- 1200*750 мм – 1 шт.;
- 1164*650 мм – 1 шт.;
- 1164*100 мм – 2 шт.;
- 500*550 мм – 3 шт.;
- 646*550 мм – 3 шт.;
- 495*200 мм – 2 шт.;
- 500*150 мм – 4 шт.;
- 483*150 мм – 4 шт.
Оргалит:
- 2315*1195 мм – 1 шт.;
- 472*500 мм – 2 шт.
Меламиновая кромка 0,5 мм. Стандартная раздвижная система для фасадов.
Указанные выше размеры установлены исходя из использования ЛДСП толщиной 18 мм.
На видео, как сделать шкаф своими руками, видно, что последовательность действий будет следующей:
- Подготовка деталей.
- Оклейка кромкой.
- Сборка ящиков.
- Сборка основания шкафа.
- Установка боковых и задней стенки, а также верха.
- Монтаж полок и дверей.
Как быстро сделать встроенный шкаф-купе?
Купе в классическом стиле сделать довольно просто. Требуется минимум расходов, которые можно быстро рассчитать. Такие гардеробы включают три стенки, днище, покрышка. Пошаговое изготовление купе в зале включает несколько стадий. Это:
Приобретение материала на предварительной стадии. Варианты, представленные выше, подходят для изготовления встроенного шкафа-купе в прихожую своими руками. Учитывайте дизайн и условия эксплуатации, чтобы сделать правильный выбор. Вычисление параметров позволит определить, какое количество материала понадобится для работы. Будет легче создать встроенный шкаф-купе, если использовать калькулятор. Внутреннее наполнение. Здесь нужно соблюдать ценное правило: нужные и мелкие вещи должны располагаться прямо перед глазами, а ценные – в ящиках. Нежелательно устанавливать секцию для верхней одежды по центру конструкции, так как влажность от нее разойдется в стороны. Лучше встраивать ее с боковой стороны, чтобы влажность естественным способом просачивалась наружу. Изготовление своими руками проекта дверей, которые считаются наиболее важными элементами конструкции. Сначала нужно решить, сколько створок будет, какую ширину двери должны иметь, какую конструкцию подвеса выбрать. Ширина двери должна быть такой, чтобы перехлест не превышал 50-70 см. Не стоит экспериментировать с размерами, в противном случае при использовании двери могут возникнуть затруднения. Выбор способа подвески. На сегодняшний день существует несколько вариантов: двухрельсовая с нижней опорой, двухрельсовая с опорой, располагающейся сверху, и монорельсовая. Выбор схемы размещения полок, расчет их длины и глубины. Для встроенного шкафа не подходят те же варианты подвесок, что и для корпусных видов мебели. Будет рациональнее встроить в нишу прочный каркас, однако, это довольно сложная и затратная процедура. Проще воспользоваться специальной системой настраиваемой подвески. Ее применение существенно облегчает задачу мастеру, который планирует сделать встроенный шкаф-купе своими руками. Если расчет – слишком сложная задача, то ему стоит выбрать готовую систему. Подготовительные работы, проводимые над нишей. Измерение габаритов и создание схемы. Здесь рассчитываются базовые параметры, на основе которых делаются чертежи шкафа-купе, оснащенного небольшими шкафчиками. Если вы планируете сделать купе, размеры должны быть указаны под каждым элементом
Если у вас возникли какие-либо проблемы при выполнении этой работы, всегда можно посмотреть обучающее видео или подходящую картинку, где наглядно показано, как устанавливаются отдельные части и выполняется полный монтаж встроенного шкафа-купе. Вероятно, после этого не останется вопросов о том, как собрать встроенный шкаф-купе своими руками. Установка конструктивных элементов, предусмотренных планом.
Сделать шкаф в комнату во всю стену или отремонтировать старый элемент интерьера в домашних условиях – это простая работа, главное, чтобы расчет был сделан верно. Следуя поэтапным инструкциям, вы легко справитесь с поставленной задачей. Готовая конструкция может быть дополнена зеркалами, узорами или рисунками. Зеркальный двухстворчатый вариант в прихожей будет смотреться весьма презентабельно. В гостиную разумнее поставить шкаф-купе с встроенным компьютерным столом, чьи фото можно подыскать на нашем сайте.
Шкаф-купе с компьютерным столом
Чертеж углового шкафа с полками
Типовое внутреннее наполнение углового шкафа предполагает стеллаж с полками по одну сторону и штангу под одежду – по другую. Но не всегда нужен именно гардероб. Например, для гостиной или детской комнаты больше актуален чертеж углового шкафа с размерами, имеющий в наполнении одни полки. Кстати, если кухня довольно просторная – можно в нее также можно установить такой модуль.
Внутренняя конструкция предполагает наличие внутренней перегородки. Таким образом, пространство «дробится» на две зоны – с длинными, уходящими вглубь полками, и самостоятельным пеналом. В одну из ниш полученного пенала вполне можно встроить ящики, если требуется место для хранения каких мелких предметов.
Разновидности моделей шкафов
Шкафы относятся к основным предметам мебели, без которых сложно представить даже самые минималистичные обстановки. От внешнего вида этих габаритных конструкций во многом зависит восприятие всего интерьера помещения.
Шкафы бывают различных типов
Используются два основных вида изделий в зависимости от системы открывания дверей (представлены варианты их чертежей).
- Распашные. Этот вид конструкций, используемый с давних пор, и сегодня, в разных ситуациях, часто бывает безальтернативным.
- Шкафы-купе. Предметы мебели, которые оснащены раздвижными дверцами, открывающимися в одной плоскости, очень функциональны. Не требуется дополнительной площади для их открывания, что позволяет оптимизировать пространство. Особенно этот момент важен в помещениях небольших габаритов, например, в коридоре. Удобнее всего устанавливать такие изделия в нишах.
В зависимости от способа установки можно выделить три основные типа шкафов.
- Встроенные. В таких моделях, становящихся частью интерьера и не загромождающих пространство, любые поверхности в комнате могут служить конструктивным элементом шкафа: пол, потолок, стены и ниши. Одним из преимуществ является существенная экономия на материалах. Большим плюсом конструкций, установленных до самого потолка, является отсутствие скоплений пыли наверху, что позволяет сэкономить силы на уборке. Однако передвинуть встроенную конструкцию не представляется возможным. Все оформление помещения во многом будет определяться расположением шкафа, а изменить его не получится.
- Частично встроенные. Эти модели, как правило, также устанавливаются на всю высоту помещения. Они отличаются от встроенных тем, что лишь вместо части деталей задействуют стены, пол или потолок. Передвинуть такой шкаф также довольно сложно.
- Корпусные. Отдельно стоящая конструкция, состоящая из боковин, задней стенки, днища, верха и створок, может быть установлена в любой точке комнаты и так же легко, при необходимости, перемещена на новое место. Обычно между верхом шкафа и потолком остается зазор, в результате чего его верхняя поверхность становится «пылесборником».
Шкафы могут быть линейными, то есть установленными по прямой линии, угловыми или даже радиусными.
Сферический шкаф-купе
Они могут различаться глубиной, внутренним наполнением и количеством створок.
Основными материалами, используемыми для изготовления конструкций, являются дерево, ДСП, ДВП, МДФ, фанера, стекло и пластик. В производственных помещениях или в офисах можно встретить и металлические модели.
Металлический шкаф для офиса
Как изменить размеры углового шкафа по приведенным чертежам
Независимо от габаритных размеров углового шкафа, внутреннее наполнение по конструкции будет оставаться таким, как было рассмотрено выше. Возможно, будут добавляться выдвижные ящики и корзины, крючки и брючницы, другие системы хранения. Но сама конструкция, внутренний каркас остается основой.
Изменить габаритные размеры угловых шкафов по рассмотренным чертежам можно двумя способами.
Самый простой и понятный способ – оставлять фасад неизменным, сужая или расширяя глубину боковин.
При этом внутреннее наполнение также будет ссужаться или расширяться, согласно чертежу. Этот способ годится, если типовые размеры нужно изменить незначительно, в пределах 50-150 мм. Например, если нужно сделать угловой шкаф своими руками размером 750х900 мм, 1000х800 мм, 1000х1000 мм и так далее.
При всех остальных вариантах требуется менять фасадную часть, расширять ее или сужать.
Для угловых шкафов-купе ширина дверного проема практически не ограничена. Ведь вместо двух раздвижных створок можно поставить и три, если проем это позволяет.
Как купить нужный материал со скидкой
Шкаф-купе по-прежнему относится к наиболее удобным и функциональным элементам мебели. Люди, которые имеют опыт эксплуатации подобной конструкции, хорошо отзываются о ее вместительности, эргономичности и надежности. Сборкой раздвижных дверей для шкафов занимаются профессиональные мастера. Но если вы планируете изготовить мебель самостоятельно, для этого потребуется закупиться всеми необходимыми материалами.
А поскольку натуральная древесина стоит достаточно дорого, лучше заказывать ее на оптовых базах или, непосредственно, у мебельных компаний, которые предлагают услугу раскроя и продажи полотен. Также можно заменить дерево более дешевыми решениями, например, пластиком, МДФ или ДСП-плитами.
Поиск поставщиков фурнитуры и ЛДСП
В выборе поставщиков фурнитуры следует отдавать предпочтение проверенным и надежным компаниям с хорошей репутацией и положительными отзывами клиентов. Продукция должна быть надежной, долговечной и качественной, а также защищенной от преждевременного износа. Чтобы мебель прослужила вам долго, выбирайте комплектующие от ведущих брендов, которые имеют высокий рейтинг на рынке.
Поиск распиловочного цеха
Осуществить раскрой материала в домашних условиях достаточно сложно. Поэтому лучше отправиться за помощью в специальный распиловочный цех, где это сделают специалисты с соответствующим оборудованием и опытом работы. Мастерам нужно предоставить проектную документацию, чтобы они провели раскрой без ошибок и в процессе сборки мебели вы не обнаружили дефицит или переизбыток материалов.
Поиск дизайнера (при невозможности рассчитать самому)
Если вы не уверенны, что сможете самостоятельно выполнить расчеты, воспользуйтесь услугами опытных дизайнеров, которые решат эту задачу в лучшем виде. Достаточно подробно описать свои пожелания касательно мебели, сообщить о планировке комнаты и дождаться подготовки дизайн-проекта. В таком случае вам на руки будет предоставлен готовый эскиз для удобства в последующей сборке шкафа.
Монтаж дверей
Изначально осматривают желоба, расположенные в нижней полосе. Они должны быть чистыми, без засоренности. Иначе ролики будут плохо двигаться. Лучше лишний раз проверить все соединительные элементы на прочность. Далее дверь помещают в верхний рельс, при этом концевые ролики в нижнем желобе должны быть правильно поставлены.
Закрепление раздвижных дверей – фасадов это уже окончательный этап сборки.
Аналогично устанавливают остальные полотна. В прилагаемой к изделию инструкции все доступно описано, поэтому следует придерживаться схематических изображений и описаний.
Момент, которому стоит уделить особое внимание:
- сначала прикручивают верхнюю направляющую, оставив нетронутой нижнюю часть;
- далее нужно вставить двери, отступив от нижней направляющей.
Полотна должны стоять ровно, только потом можно прикручивать низ. Когда вставляются двери, первым делом заводится верхнюю часть, после нее нижняя. Используя шестигранник, обязательно правильно отрегулировать наклон дверей.
При правильном уровне установки шкафа, створки будут свободно и плавно закрываться, независимо от того, в какую сторону их двигать.
Убедившись в правильном монтаже дверей, можно приступить к оснащению мебели специальными уплотнительными щетками. Участка оклейки лучше не касаться, иначе крепеж не даст желаемого результата. Обычно, приобретая шкаф купе, двери уже собраны изготовителем данной продукции. Конечно, бывает и такое, что приходится изучать дополнительно инструкцию, как собрать шкаф купе самостоятельно.
Завершением работ будет размещение наружных крючков по бокам панелей, если это предусмотрено модификацией. Также нужно убрать место сбора шкафа. После этого можно спокойно разложить вещи в купе, собранном собственноручно.
Если пункты инструкции соблюдены были по ходу процесса, можно не опасаться за прочность конструкции. Деталь не отвалится, и одежда не повредится.
Поэтапное описание процесса сборки
Перед тем, как сделать встроенный шкаф купе своими руками, используя пошаговую инструкцию, необходимо произвести разметку расположения в комнате и составить чертеж. В схемах требуется учитывать ширину и высоту конструкции, поэтому сперва следует при помощи рулетки измерить предполагаемое место ее монтажа.
Необходимо тщательно продумать местоположение шкафа.
При проведении измерений важно принять в расчет расстояния от подоконников, плинтусов, трубопроводов и электрических розеток. Игнорирование этих аспектов может привести к тому, что шкаф либо не поместится на запланированное место, либо будет служить препятствием при открывании дверей или подходу к розетке
Следует учесть и все особенности квартиры, такие как неровные стены, кривой потолок и пол.
Создавая шкаф-купе своими руками, потребуются чертежи и описание к ним. Они должны включать:
Вид спереди. Этот эскиз включает высоту и ширину конструкции, размер секций, высоту цоколя и удаленность полок
Составляя схему, важно учитывать выбранную толщину стенок каркаса и наполнения. На эскизе требуется указать все точки, в которых будет производиться крепление полок и дверей.
Вид сбоку и сверху
В этой проекции следует указать глубину каркаса и полок. Нанося значения, важно принять в расчет крепление дверей.
Перед тем как приступить к работе, необходимо составить чертеж.
Обратите внимание! Полки следует разместить на расстоянии 10 см от кромки фасада, чтобы стены изделия не были помехой при установке крепежного оборудования. Дополнительно на чертеже требуется указать скругление полок при помощи радиуса
Дополнительно на чертеже требуется указать скругление полок при помощи радиуса.
Кроме обозначенных значений корпуса, на схеме необходимо зафиксировать размеры элементов внутреннего наполнения. Полки могут иметь различную конфигурацию и толщину, однако должны обладать подходящим размером.
Расчет габаритных размеров шкафа-купе
Ширина
Ширина шкафа-купе вычисляется путем определения наименьшего полученного размера. В нашем примере это 1670 мм. Для того чтобы шкаф беспрепятственно поместился в нишу, необходимо от фактической (минимальной) ширины помещения отнять 50 мм. Таким образом, мы получаем технологический зазор, позволяющий не беспокоиться во время последующего монтажа.
Глубина
Глубина шкафа-купе также зависит от ранее сделанных замеров. На нашем рисунке минимальный размер, который можно использовать, это расстояние до выключателя, то есть 690 мм. Отняв от него 30–40 мм, получаем глубину шкафа. Стоит отметить, что 650–700 мм — это оптимальная глубина шкафа-купе, позволяющая эффективно использовать его внутреннее пространство. Система раздвижных дверей обычно занимает 80–100 мм, а значит, оставшаяся полезная площадь — всего 550–600 мм.
Высота
При вычислении высоты шкафа придется вспомнить школьную программу по математике, а именно — теорему Пифагора. Зачем? Шкаф-купе довольно громоздкая конструкция, которую проще всего собирать на полу. Поднимая его, необходимо учитывать диагональ боковой стенки, чтобы не упереться в потолок.
Теорема Пифагора: «В прямоугольном треугольнике квадрат гипотенузы равен сумме квадратов катетов».
На рисунке изображен бок шкафа, диагональ которого (АС) является самым длинным отрезком, влияющим на подъем шкафа-купе из горизонтального положения. Под изображением наглядно показано применение теоремы, в ходе которого мы выяснили, что при габаритных размерах боковой стенки 650х2400 мм шкаф-купе можно будет установить без угрозы для потолка, так как диагональ бока значительно меньше высоты помещения.
