Электрические теплые полы под плитку: плюсы и минусы

Технология монтажа

В зависимости от базового материала практикуется обустройство деревянного, полистирольного, бетонного теплого водяного пола.

Бетонный

Получил широкое распространение в российских широтах, базируется на бетонной стяжке с гибкой трубой, здесь также используется утеплитель в тандеме с полиэтиленовой пленкой. В качестве теплоизоляционных материалов оптимальны минвата и пеноплекс. Бетон замешивается со специальными присадками (они же используются и при строительстве бассейнов), предотвращающими растрескивание сухой массы в условиях частых температурных перепадов.

Подготовка основания:

• стяжку выполняют с наклоном, соответствующим направлению слива воды, максимальный угол – 10°;
• полностью просохший слой накрывают полиэтиленовой пароизоляцией;
• сверху укладывают утеплитель – минвату, пеноплекс;
• в материале формируют отверстия, в которые помещают маяки для будущей стяжки;
• сверху «пирог» накрывают металлической армирующей сеткой с размером ячеек 10х10 см.

По периметру вдоль стен фиксируют пенополиуретановую ленту: мягкая мембрана компенсирует потенциальное расширение бетона, предотвращает его растрескивание при нагревании.

Трубу укладывают по спирали с учетом следующих рекомендаций:

между витками нужно оставить зазоры не шире 40 см, от крайней трубы до стен должно сохраняться расстояние от 25 см;
при укладке трубопровода следует принимать во внимание допустимый радиус его изгиба – это пятикратно увеличенный диаметр. Изделие реализуется в виде бобин, их разматывают по мере использования, фиксируют хомутами так, чтобы оставалось пространство для расширения трубы;
трубы объединяют в схему в коллекторном шкафу.

После пробного тестирования снова заливают бетонную стяжку
Важно, чтобы окружающая температура держалась в положительном диапазоне, для уплотнения массы используют вибратор. Оптимальная толщина слоя позволяет оставить над трубами от 2 см бетона, обычно она колеблется в пределах 7-8 см

Если запланировано плиточное напольное покрытие, достаточно 5 см

После пробного тестирования снова заливают бетонную стяжку

Важно, чтобы окружающая температура держалась в положительном диапазоне, для уплотнения массы используют вибратор. Оптимальная толщина слоя позволяет оставить над трубами от 2 см бетона, обычно она колеблется в пределах 7-8 см

Если запланировано плиточное напольное покрытие, достаточно 5 см.

Деревянный

Гибкую трубу помещают в пазы, оставленные между планками, это пространство должно быть шире 2 см. Самым бюджетным базовым материалом считаются панели из ДСП. Порядок работы:

1. Основание выравнивают, удаляют мусор.
2. Формируют обрешетку из бруса со стороной ячейки не менее 60 см, на нее набивают ДВП или фанеру.
3. Готовый фальшпол накрывают пароизоляцией, сверху – утеплителем.
4. Выкладывают доски, в зазорах между которыми далее будет размещена труба. Их высота должна превышать 2 см.
5. Пазы изолируют фольгой, чтобы предотвратить утечку тепла вниз, на нее помещают трубы.
6. Все концы подводят к коллекторному шкафу.
7. Формируют чистовой слой облицовки.

Для фиксации фольги в зазорах можно воспользоваться мелкими гвоздями либо степлером. Если фальшпол собирался из ДВП, к гладкой поверхности плит приклеивают фольгу с помощью двустороннего скотча.

Из полистирольных плит

Основа собирается из сегментов с готовыми пазами, в них проводятся трубы. В зазоры вкладываются пластины, способствующие более равномерному распределению тепла. Образуется невысокая и легкая конструкция, не «съедающая» полезное пространство в помещении. Здесь не нужны трудоемкие бетонные стяжки. Полистирол не пропускает влагу, на протяжении всего эксплуатационного ресурса сохраняет свои теплоизолирующие свойства.

Особенности монтажа:

• первым слоем укладывается изоляция в виде минваты;
• пенополистирол устанавливается начиная с дальнего угла, плиты следует размещать таким образом, чтобы совпали их пазы;
• в отверстия помещаются распределительные пластины;
• сверху фиксируется гибкая труба.

Полистирольные плиты После проверки работоспособности системы формируется чистовое напольное покрытие.

Обзор инструментов и материалов

Необходимо подготовить:

• теплообменник (он же змеевик), обычно его выполняют из отрезка дюймовой трубы длиной от 3 м, в точности подгоняя под параметры печи;
• накопительную емкость – оптимально это бочка из нержавейки, толщина стенок которой превышает 5 мм. В нее внедряют сапун, защищающий систему от парообразования. Минимальный суммарный объем накопителя и труб – 100 л;
• терморегулятор;
• байпас, оптимизирующий прямое и обратное направление движения рабочей жидкости;
• трехходовой вентиль к байпасу;
• основной рабочий инструмент – циркулярный насос;
• трубы;
• распределительный коллектор, обеспечивающий перемещение теплоносителя в контурах.

Для водяного теплого пола в бане понадобится распределительный коллектор

Понадобятся такие дополнительные компоненты, как утеплитель, паро- и гидроизоляция, арматура, фитинги, подложка, крепежи.

Особенности монтажа

Электрические теплые полы (в бане и не только) предполагают установку терморегулятора и датчика температуры. Задача терморегулятора — поддерживать заданную температуру пола (измеряет ее датчик, а данные измерений передает на регулятор).

Электрические теплые полы — принцип организации

После подключения проводов от нагревателей и датчика, на терморегулятор можно подавать электропитание. Но включать подогрев можно только после полного высыхания стяжки (через 28 дней) и не ранее.

Водяной теплый пол также имеет особенности. Циркулирующий в нем теплоноситель должен иметь невысокую температуру — не выше 55оС. А в баке, змеевике или водяной рубашке температура будет гораздо выше. Потому для этой системы обязательно наличие коллектора, в котором к горячему теплоносителю добавляется из обратки холодный. И только после подмеса вода нужной температуры поступает в трубы. Как видим, система тоже не самая простая, и сделать теплый пол в бане с водяным подогревом — дело нелегкое.

Перед строительством

Дадим несколько простых советов, которые помогут своими руками соорудить подобную систему у себя дома. Такая система вполне оправдывает себя, если печь топится дровами.

Выбор конструкции пола

Специалисты признают бетонную стяжку оптимальным материалом для пола в бане. Преимущества следующие:

• цемент обладает высокой влагостойкостью;
• простота устройства;
• дешевые материалы.

• поломка может быть устранена только после полного демонтажа;
• иначе локализовать место аварии невозможно.

Утепление

Для предотвращения потерь тепла, конструкция теплого пола должна быть самым тщательным образом утеплена. Для этого применяют полистирольные плиты. Специальные внутренние желоба позволят произвести укладку максимально удобно, а металлизированное покрытие будет отражать тепло обратно в помещение.

Другие нюансы

• Неровности и перекосы пола не будут иметь значения, если сделать черновую стяжку.
• Конденсат не будет скапливаться, если проложить слой гидроизоляции.
• Вся энергия будет направлена в помещение и теплопотери максимально исключены, благодаря слою теплоизоляции.
• Теплоизоляцию защитит сетка для армирования.
• Тепловая энергия не будет потеряна за счет металлизированной подложки.
• Система расположения «улитка» обеспечит оптимальный прогрев отопительного контура.
• Уклон к водостоку необходимо предусмотреть, устраивая чистовую стяжку. Контроль уклона производить с использованием строительного уровня.
• Декоративное покрытие придаст полу завершенный вид. Использоваться может любой материал, которому не противопоказана система теплого пола.

Особенности системы

В силу того, что в качестве нагревательной установки будет использоваться не котел, а печь, сверху, над топкой, следует организовать теплообменник. Как правило, для этих целей применяется самый обычный бак из нержавейки или любого другого метала, который не склонен к образованию коррозии при контакте с влагой. Еще можно взять регистр из труб. Принципиальной разницы в этом нет. От установленного над печью теплообменника для теплого пола осуществляется прокладка трубопровода в те помещения, где в этом есть необходимость.

Для того чтобы «отработанный» теплоноситель имел возможность снова вернуться в обменник, потребуется еще и небольшая циркуляционная насосная установка. Без нее конструкция сможет полноценно функционировать, при условии, что печь располагается ниже уровня напольной поверхности. Кроме этого потребуются и трубы нестандартного для таких отопительных блоков диаметрального размера. Так, для устройства скрытого нагревательного блока, который будет запитываться от печи, нужно приобрести трубы Ø24 мм, тогда как при укладке трубопровода в стандартных условия используется труба Ø16 мм.

Установка контрольных приборов

Контролировать работу и управлять системой помогают специальные приборы: термостат и температурный датчик. Термостат может быть механическим или электронным, с его помощью задается определенный температурный режим и время включения и выключения системы. Это устройство располагают в непосредственной близости к розеткам, монтируя в стене.

Датчики температуры рекомендуется располагать на полу. Для установки этого прибора в стене от термостата к месту контроля температуры штробят вертикальное отверстие, куда укладывают датчик, предварительно помещенный в гофрированную изоляционную трубу. Место контроля необходимо выбрать между витками нагревателя.

Особенности устройства пола в бане

Баня это весьма специфическое помещение, которое характеризуется повышенной влажностью и температурой. При этом, сбор или слив воды происходит по всей поверхности пола. Сюда же добавляется требование к используемым в отделке материалам. Предпочтение отдаётся дереву, но допускается и кафель. И что особенно удручает – дерево, достаточно хороший теплоизолятор.

Исходя из таких жёстких рамок, организация тёплого пола в бане задача многоплановая, но имеющая несколько вариантов воплощения.

1. Общий тёплый пол. Это самый дорогой вариант. Для этого, на всей площади бани (исключая парилку) своими руками укладывается контур теплообменника, по всем канонам, т.е. со слоем утеплителя. Сверху заливается стяжка, с уклоном для слива воды, и укладывается керамическая плитка. Плюсы такого способа в том, что нет ни какой дифференциации помещений в процессе строительства. Всё делается единообразно. А вот минусов достаточно много:

• Чрезвычайно большие капиталовложения, в нежилое помещение;
• Мокрые кафельные полы с уклоном более травмоопасны;
• Чудовищная инерция системы. Прогрев такого слоя стяжки будет занимать больше время, чем топка в бане;
• Опасность разморозить систему зимой при нерегулярном включении;
• Необходимость выделения обособленного уголка, для размещения системы нагрева и управления водяным тёплым полом.

1. Дифференцированный подход. В этом случае, своими руками создаются две системы, работающие независимо: одна нагревает пол в предбаннике, другая в моечном отделении. Этот вариант априори лучше, ибо позволяет решать независимо задачи разного уровня сложности. В частности, в предбаннике, вполне уместны инфракрасные тёплые полы, учитывая, что уровень влажности там, хотя и высок, но на порядок ниже, чем в моечном отделении. В самой же бане, создание системы тёплых полов сталкивается с рядом неудобство, в частности:

• Теплопроводность дерева и керамзита одинакова, т.е. это одинаково хорошие теплоизоляторы;
• Кафельные полы, подразумевают общий уклон, и требуют принципиально иного подхода при устройстве канализации в бане. Укладка керамической плитки невозможна на деревянное основание в помещениях с повышенной влажностью и температурой. Значит, необходима организация полноценного «пирога пола», с выемкой грунта на глубину 60-70 см.

В данной статье, мы пытаемся ограничиться рассмотрением личных бань. А такие используются пару раз в неделю. Значит, и запускать подогрев пола будут пару раз в неделю. А это чревато разморозкой системы. Другими словами – водяной тёплый пол в личной бане очень невыгоден. Тоже самое можно сказать и про кабельные нагревательные элементы. Они по любому будут находиться в стяжке, а значит инерционность нагрева не позволит искренне порадоваться прелестям тёплого пола.

Особенности и варианты монтажа

Установка кабельного теплого пола и инфракрасной пленки имеет свои отличия. Перед укладкой любой системы обязательным моментом является правильная подготовка рабочей поверхности. Такой процесс необходим не только для качественного монтажа системы, а и для ее безопасной работы.

Подготовка основания

Пол для бани выполняется посредством стяжки. Если работы осуществляются по грунту, то требуется черновое покрытие.

Стяжка пола состоит из таких прослоек:

• гидроизоляционный пласт – полиэтиленовая пленка;
• утеплитель – пенопласт, минвата или керамзит;
• теплоотражающий экран;
• арматура – металлическая сетка.

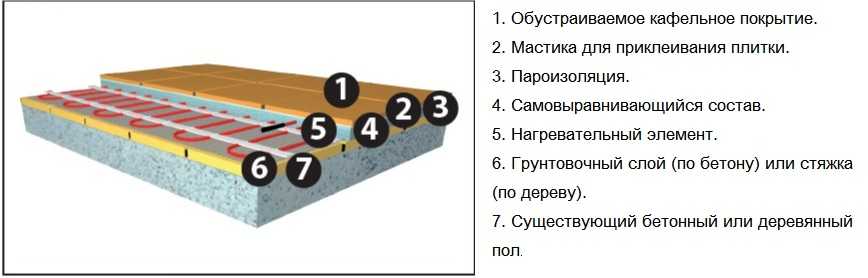

Пример электрического теплого пола в бане

После укладки такого пирога осуществляется стяжка. Чтобы не возникло впоследствии трещин, рекомендуется заливать слой не менее 5 сантиметров.

Укладка кабельного пола

Монтаж электрической системы кабельного типа в бане должен осуществляется строго с соблюдением всех мер безопасности

Особое внимание при установке следует уделить деревянным перекрытиям. Все детали из дерева необходимо тщательно изолировать. Также рекомендуется их обработка огнезащитными средствами

Также рекомендуется их обработка огнезащитными средствами.

Для укладки кабельного теплого пола необходимо:

1. Система нагрева монтируется на подготовленную основу, которая включает теплоизоляционный и гидроизоляционный слой.
2. Перед тем как монтировать кабель следует произвести установку терморегулятора. В приборе предусмотрен специальный отвод для подключения заземления.  Так как баня это помещение с повышенной влажностью, то требуется установка устройства защитного отключения с автоматическими выключателями.
3. Для укладки можно использовать уже готовые маты с вмонтированным кабелем. В этих теплоизоляционных плитах проводник размещен с определенным шагом, поэтому укладка намного упрощается.
4. Если используются специальные маты, то замеры делать не нужно, так как кабель в них уже вмонтирован с определенным шагом. Для укладки электрического провода вручную часто используется специальная фольгированная подложка с разметками.
5. Кабель прокладывается на расстоянии от стены не менее 5 сантиметров. От любых нагревательных приборов обязательно нужно соблюдать дистанцию более 10 сантиметров.
6. Электрический кабель должен лежать без натяжки. Монтировать его нужно по заранее намеченной схеме. В процессе укладки следует не допускать перегибов провода. Все чертежи по расположения кабельной системы рекомендуется сохранять. Это позволит в дальнейшем без проблем просверлить отверстие в полу во время ремонта или обустройства бани.
7. После установки кабельной системы теплого пола осуществляется первичное тестирование устройства. Полная проверка рабочего процесса электрического контура позволяет определить качество укладки оборудования.
8. На правильно оформленную контурную систему обогрева выкладывается арматура в виде сетки. Далее проводится заливка пола.

Напольное покрытие можно монтировать после полного отвердения стяжки. Плитку рекомендуется выкладывать по истечении тридцати дней.

Монтаж инфракрасного пола

Пленочная система обогрева пола является менее мощным отопительным оборудованием, но более безопасна и хорошо сочетается с покрытием деревянного типа. Перед монтажными работами, как и в первом случае обязательно выполняется подготовка основания. При этом используется материалы, защищающие от влаги и теплоизоляционное покрытие.

Процесс укладки такой системы теплого пола имеет такие особенности:

1. На правильно оформленную поверхность равномерно выкладывается инфракрасная пленка. Для ее фиксации к полу используется скотч.
2. Пленочное тепловое устройство сверху покрывается специальной сеткой. На нее наносится предназначенный для напольного покрытия раствор клея, который должен полностью и равномерно покрывать поверхность пленки.
3. Далее можно делать облицовку банного пола.

Инфракрасный теплый пол

Запуск отопительной системы пленочного типа можно осуществлять после полного застывания клеевого раствора. Перед укладкой финишного покрытия обязательно следует провести проверку всего нагревательного оборудования.

Элементы системы «теплый пол»

Комплектация системы теплого пола, работающего от печи в бане, будет несколько отличаться от той, что используется в доме. К основным элементам относят следующее.

Таблица. Основные комплектующие для «теплого пола»

Иллюстрация	Описание
Контур для теплого пола	В качестве контура, по которому движется теплоноситель, используют трубы из сшитого полиэтилена, благодаря их повышенной термостойкости и длительному сроку службы. Трубы из полипропилена прослужат еще больше – около 50 лет. Трубы из меди или нержавеющей стали (в виде гофры) имеют отличные эксплуатационные характеристики, но их стоимость довольно высока. Эффективность работы всей системы зависит от правильной укладки контура, соблюдения шага и радиуса поворота труб. Фиксируют контур разными способами (между бобышек матов, в специальных углублениях на матах, жгутами к теплоизолятору или пластиковыми скобами). Затем трубы заливают бетонным раствором.
Смесительный узел	Печь не устроена таким образом, чтобы обеспечивать нагрев теплоносителя до определенной температуры. Вода нагревается до состояния кипятка. В контур ее заливать нельзя. Поэтому необходимо установить смесительный узел, с помощью которого кипяток будет смешиваться с остывшей обраткой до комфортных 40 градусов. Смесительный узел позволяет выполнить регулировку и настройку, а также поддержание в автоматическом режиме необходимой температуры воды в контурах.
Теплообменник	Это емкость, расположенная над топкой, в которой происходит нагрев жидкости.
Циркуляционный насос	Чтобы обеспечить равномерное распределение и движение воды в контурах используют циркуляционный насос. Он создает необходимое давление в трубопроводе.От площади помещения зависит мощность прибора.
Система водоотведения	При изготовлении конструкции пола в бетонной стяжке необходимо оборудовать сливное отверстие, через которое вода будет уходить через трубу в канализацию. Поэтому пол в бане должен иметь уклон в сторону сливного отверстия или трапа.

контур для теплого полаСмесительный узелЦиркуляционный насос

Монтаж в стяжку

Перед тем как приступать к монтажу пирога теплого пола, необходимо на бумаге выполнить расчеты и схему укладки контура, места расположения оборудования – смесительного узла, насоса, емкости теплообменника. Схема позволит вычислить длину контура и определиться с количеством материала.

Самый надежный и оптимальный способ устройства теплого пола в бане – в бетонную стяжку. Главное соблюдать технологию изготовления раствора и его высушивания – на это потребуется не менее 28 дней. В этот период пользоваться теплым полом нельзя. Работоспособность системы следует проверить до заливки стяжки.

Таблица. Пошаговая инструкция монтажа теплого пола

Иллюстрация
Описание
Структура черновой стяжки
Первым шагом будет подготовка основания и системы водоотведения (ее расположение также следует отразить на схеме). Грунт выравнивают и трамбуют. Закладывают трубы, по которым вода будет отводиться в канализацию. Затем засыпают песок и щебень (подушка имеет толщину 15 см), трамбуют. Насыпают утеплитель-керамзит толщиной 15-20 см. Заливают черновую стяжку.
Структура черновой стяжки
Гидроизоляцию пола в бане можно выполнить при помощи битума и рубероида. Это наиболее бюджетный способ. Поверхность бетонной стяжки смазывают расплавленным битумом, затем укладывают листы рубероида с нахлестом 10 см. Затем изготавливают еще один такой же слой. Битум можно заменить гидроизоляционной мастикой – это позволит отказаться от рубероида и выполнить работы быстрее.
Укладка утеплителя
Монтируют плитный утеплитель высокой плотности (экструдированный пенополистирол или пеноплекс). Толщина плит должна быть не менее 50 мм

Важно контролировать, чтобы сохранялся уклон в сторону сливного отверстия.
Арматурная сетка
По утеплителю укладывают арматурную стеку.
Демпферная лента
По периметру помещения вдоль стен фиксируют демпферную ленту.
Фиксация контура
При помощи пластиковых хомутов контур с учетом выбранной схемы закрепляется к армирующей сетке. На этом этапе необходимо смонтировать остальное оборудование, выполнить подсоединение и запустить теплоноситель по трубам, чтобы во время определить ошибки монтажа, если они есть.
Заливка стяжки
В процессе заливки стяжки в контурах должно поддерживаться давление. Запускать систему следует после полного высыхания стяжки.

Запускать систему следует после полного высыхания стяжки.

Монтаж

Существуют различные методы установки теплых полов в бане, которые характеризуются общими правилами монтажа и определенными особенностями. Необходимо знать пошаговое руководство. Практически все системы теплого пола должны укладываться на теплоизолирующий материал, после чего покрываются стяжкой, на которую укладывается напольное покрытие.

Помимо этого, гидроизоляция выступает в качестве препятствия для образования конденсата в конструкции, состоящей из нескольких слоев. В качестве подобного слоя может выступать минеральная вата, керамзит, полиэтиленовая толстая пленка и многое другое. Рассмотрим установку различных систем.

Электрический теплый пол с использованием кабеля

Визуально данный кабель нельзя отличить от обыкновенного провода. Различие заключается исключительно в функциональном назначении. Нагревающийся кабель способен преобразовывать электрическую энергию в тепло. Подобная система характеризуется наличием термостата, благодаря которому вы сможете регулировать мощность и быстроту достижения требуемой температуры.

Помимо этого, производители обычно предоставляют датчики температуры, благодаря которым вы сможете контролировать режим работы кабельной системы.

Следует обратить внимание на то, что электрический кабель, используемый в теплых полах, может быть одножильным либо двухжильным. Первый вариант характеризуется большим электромагнитным излучением, однако, оно все равно находится в пределах нормы

Второй вариант характеризуется простотой выкладки, поскольку не нуждается в подведении двух концов к термостату, так как достаточно одного.

Если кабельный пол будет укладываться на поверхность из дерева, то требуется позаботиться о безопасности. Древесина должна быть обработана антипиренами, невзирая на то, что между проводом и напольным покрытием не будет непосредственного контакта.

Для тех, кто желает обустроить баню с помощью электрического теплого пола, производители предоставляют разные приспособления, которые будут полезными при установке. В качестве этих приспособлений выступают специальные направляющие, дополненные крепежами, и монтажная сетка. С помощью направляющих вы сможете разместить кабель на оптимальном расстоянии друг от друга

Важно, чтобы от кабеля на стене было расстояние минимум 5 см, а от иных нагревательных приборов – не менее 10 см

Пленочный теплый пол

Это наиболее дешевый и быстрый вариант установки. Здесь термопленка выпускается в специальных рулонах. От вас требуется просто распределить мат по полу, закрепить полосы с помощью клейкой ленты либо иным другим простым способом. Здесь не требуется цементная стяжка, которая затрачивает много времени. В данной ситуации инфракрасные маты заливают плиточным клеем, на который непосредственно укладывается плитка. В некоторых случаях покрытие укладывают прямо на маты.

Водяной пол

Может быть установлен различными способами. На выбор того или иного варианта влияет предпочтение владельца бани и технические характеристики напольного покрытия. Самыми распространенными являются два способа установки.

• Бетонный тип, который аналогичен установке электрического теплого пола. Разница заключается лишь в том, что трубы имеют большую толщину.
• Настильный способ, который пользуется особой популярностью, так как не перегружает напольное покрытие.

Установка теплого пола посредством бетонной стяжки является наиболее распространенным вариантом, минусом которого является лишь то, что он нуждается в достаточно больших временных затратах. В данном случае вы можете не бояться перегрева, поэтому подобный способ укладки выбирается достаточно часто. Учтите, что не рекомендуется устанавливать трубы близко друг другу. Оптимальное расстояние между ними – 30 см.

Данный случай не предусматривает наличие изгибов и изломов. Скрепляться трубопроводы должны с помощью хомутов и дюбелей. В некоторых случаях используется проволока. Представленный способ предусматривает проведение трубопровода по спирали либо змейкой. Такой вариант построить не очень сложно.

Варианты устройства пола

Внимание! Основная особенность банного помещения – высокая влажность. При устройстве электрической системы обогрева следует уделять повышенное внимание гидроизоляции, а деревянные составляющие (черновой пол, лаги, покрытие) обрабатывать антипиреном

При устройстве электрической системы обогрева следует уделять повышенное внимание гидроизоляции, а деревянные составляющие (черновой пол, лаги, покрытие) обрабатывать антипиреном. Есть две основных конструкции электрических полов: кабельный (конвекционный) и пленочный (инфракрасный)

Есть две основных конструкции электрических полов: кабельный (конвекционный) и пленочный (инфракрасный).

Кабельный

Рекомендуемая мощность кабельных полов для бань – 250 ватт на метр квадратный. Кабели используются одножильные и двухжильные.

Предпочтительный вариант – двухжильный, его проще устанавливать: не требуется подсоединять оба конца, на втором конце монтируют торцевую муфту-заглушку. Но электромагнитное излучение у двухжильного провода выше.

Удобный вариант пола кабельного типа – маты. Мат – это плита теплоизолятора, в которой уже проложен кабель. Монтаж получается быстрее и проще.

Минусы кабельных полов:

• сложный монтаж, необходимо устройство стяжки;
• энергопотребление выше, чем у пленочных полов;
• при повреждении кабеля в одной точке выходит из строя вся конструкция.

Плюсы: высокая надежность системы, возможность регулировки температурного режима, приемлемость для любых видов покрытий.

Инфракрасный

Пленочный пол – это скатанная в рулон термопленка, состоящая из гибких карбоновых полосок толщиной 0,3 миллиметра. Полоски запаяны в защитную полимерную оболочку.

Достоинства пленки:

• можно использовать без стяжки (хотя для механической надежности и лучшей герметичности стяжку лучше сделать);
• параллельное подключение элементов: если один вышел из строя, на общую работоспособность это не повлияет;
• электромагнитное излучение отсутствует, а инфракрасное считается безвредным;
• высокая прочность: можно класть под керамогранит и клинкер.

Минус: гидростойкость ниже, чем у кабельных полов. Лучше использовать для относительно сухих помещений – предбанника, комнаты отдыха.

Кроме самого кабеля (или рулона с пленкой) в комплектацию пола входят термостат и температурный датчик. Датчик монтируют в пол под стяжку или покрытие, термостат располагают неподалеку на стене.

Варианты монтажа

Тёплый пол в бане по грунту выполняют с использованием двух стяжек, черновой и покрывающей. В случае пленочного пола без верхней стяжки можно обойтись.

При устройстве теплого пола по лагам между самими лагами укладывают утеплитель. А сверху на лаги – арматурную сетку. Она должна изолировать древесину от контакта с кабелем. Поверх сетки кладут кабель.

При укладке кабеля поверх чернового пола (например, в каркасной бане) пирог может выглядеть так:

• основа – листы OSB, поверх которых прибиты лаги;
• гидроизоляционно-ветрозащитная мембрана;
• утеплитель между лагами;
• второй слой OSB;
• пенополистирольные маты;
• пароизоляционная мембрана;
• армированная стяжка;
• сетка и кабель;
• чистовая стяжка;
• плитка.

Покрытие

Для напольных покрытий в банях традиционно используются древесные материалы. Но у древесины низкая теплопроводность, теплый пол с таким покрытием малоэффективен.

К тому же напольная доска имеет свойство рассыхаться от повышенных температур. Можно приобрести для пола влагостойкий ламинат, существуют специальные модели для теплых полов.

Но оптимальный вариант – электрический теплый пол в бане под плитку. У плиточных покрытий высокая термостойкость, они влагостойкие, хорошо проводят тепло.

Для укладки следует выбирать напольную плитку, ее износостойкость выше

И обращать внимание на остальные характеристики

Электрический тёплый пол в баню

Электрическая система для бани не опасна, так как нет прямого взаимодействия с водой. Основа конструкции — кабель: одножильный или двужильный.

Монтаж тёплого электрического пола под плитку, необходимо начинать с выбора схемы укладки, наиболее распространена змейка, она проще в установке.

Сам принцип действия не сложный, главное соблюдать следующие правила, отступать:

• от всех стен по 5 см;
• по 10 см от источников тепла;
• делать шаг между витками, у каждого производителя он свой, согласно инструкции указанной на упаковке.

Краткая инструкция по установке

В остальном, процедура укладки в бане электрических тёплых полов под плитку простая:

1. На первом этапе следует сформировать основание, оно должно иметь правильный уклон, по которому будет стекать вода. Минимальный его уровень — 2 см/м, он не должен направляться к центру помещения, лучше к любой из стен.

Вдоль него делается желобок с наклоном, для сбора воды. Наиболее простой способ сделать желоб — взять канализационные трубы ПВХ имеющие диаметр 100 мм, которая разрезана вдоль.

При помощи водостойкого силиконового герметика можно соединить стенки трубы. Желобок накрывается решёткой.

Основание включает в себя глиняный слой и подушку из песка и гравия. Каждый слой следует хорошо утрамбовать.

• Дальнейшее действие — установка маяков, это следует сделать до заливки стяжки. Расстояние между маяками 1 — 1,5 метра. Если бетонируемая поверхность 3 метра, то достаточно установить 1 маяк в центре, и по 2 с каждой стороны, с шагом 1 метр. При окончательном определении уровня наклона основания, маяк играет важную роль. Вдоль стен необходимо наклеить демпферную ленту, её толщина должна быть 10 мм, а высота 200 мм.
• Поверхность заливается полусухой стяжкой, то есть консистенция похожа на влажный песок, при сжатии не течёт вода. Данная смесь идеально сохраняет форму и быстро становится прочной. Однако по технологии укладки требуется время для полного высыхания – если цементный слой 5 см, то продолжительность цикла составит 4 недели.

Расход материала зависит от площади помещения и толщины самой стяжки. К примеру: если баня 3 на 4, а толщина стяжки пол метра, то потребуется 0,6 м³ бетона ( 3 х 4 х 0,05). Соотношение воды к цементу — 0,45.

Для крепления основания можно использовать армированную сетку, она существенно увеличивает прочность поверхности.

• Следующий этап заключается в укладке теплоизолирующегослоя из твёрдого пенополимера, имеющего прочность сжатия 2 кг/см². По техническим характеристикам идеально подойдёт экструдированный вид толщиной 3 см. Он укладывается в два слоя, стыки склеиваются скотчем.
• Завершающий этап перед укладкой керамической плитки — монтаж электрической системы обогрева (матов). Кабель необходимо проложить по всей поверхности пола. Не рекомендуется располагать его в местах, где планируется установка мебели.

Мощность у всех нагревательных матов одинакова – 150 вт/м². Поэтому перед приобретением необходимо нарисовать схему расположения. Если в бане электрический теплый пол под плитку будет поделён перегородкой на моечный отсек и парную, то в каждом отсеке нужен отдельный контур.

Электроустройство должно быть накрыто армированнойсеткой. Размещать датчики, заземлять и подключать систему следует согласно инструкции.

Затем, конструкцию нужно проверить в действии, включив её на 10 минут. Если все элементы прогреваются одинаково, то можно начинать монтаж плитки.

Толщина электрического теплого пола в баню под плитку 23 см, от грунта до покрытия.

При установке матов важно руководствоваться следующими требованиями:

• не резать и не сгибать их;
• не перекрывать один другим;
• не класть тяжёлые предметы;
• не ходить по неустановленным матам;
• не укладывать маты при температуре меньше 5 градусов;
• не устанавливать их под стены;
• не класть под деревянные полы.

Проектирование водяного пола в бане

Для эффективной работы системы необходимо определить длину труб, выбрать шаг укладки, рассчитать мощность котла и другие параметры.При определении длины труб воспользуйтесь такими рекомендациями:

• Максимальная площадь помещения, обогреваемая одним контуром — 20 кв. м. Если в бане задуманы теплые полы в моечной и комнате отдыха, контуров делают два, и каждый подсоединяют к коллекторному шкафу индивидуально.
• В каждом контуре — не больше 60 м труб.
• Расстояние между трубами после раскладки на полу — в среднем 30 см.
• На подсоединение к коллекторному шкафу требуется 2 м труб.

При расчете мощности котла принимайте во внимание много факторов, в том числе объем помещения и материал стен и др. Также учитывайте, что температура воды в трубах должна быть не более 55 градусов, хотя в котле она гораздо выше. Неверные расчеты мощности приведут к невозможности функционирования системы, лучше обратитесь в специализированные компании

Неверные расчеты мощности приведут к невозможности функционирования системы, лучше обратитесь в специализированные компании.
