Ворота alutech (47 фото): автоматические распашные и секционные модели, пошаговая инструкция по установке конструкций своими руками

О бренде

Группа компаний Alutech является одним из лидеров на рынке роллетных и профильных систем. Это целых шесть производственных предприятий, реализующих продукцию в России и за рубежом.

Компания оснащена высококачественным оборудованием последнего поколения. В работе применяются инновационные технологии, все детали проходят тщательный отбор, а продукция соответствует европейским стандартам качества.

Ворота бренда способны украсить любой дом, сказав о безупречном вкусе и статусе владельца. Конструкции характеризуются прекрасным качеством и современным дизайном, выгодно отличающим данные модели от привычных вариантов с распашной калиткой.

Особенности и преимущества изделий

Откатные ворота фирмы Alutech можно использовать как для ограждения частных домов, так и производственных участков.

Главные преимущества изделий Alutech – бесшумная работа, высокая надежность, максимальный уровень защиты от несанкционированного проникновения на частную территорию. Разнообразие вариантов отделки позволяет каждому заказчику выбирать оптимальное цветовое решение, а также подходящий материал конструкции.

Благодаря тому, что ворота не содержится никаких наружных элементов крепежа, экстерьер очень аккуратный и эстетичный.

Это служит также еще и в качестве дополнительной защиты от проникновения воров, поскольку вскрыть створки намного сложнее. Каждая модель дополнительно оборудуется калиткой, что удобно для входа на территорию участка пешком.

Конструкции включают в себя алюминиевые профили, которые имеют полимерное покрытие. Они надежно защищают материал от коррозии. Ворота обладают большой стойкостью к ветровым и механическим воздействиям, не деформируются.

Самыми популярными видами заполнения створок Alutech являются сэндвич-панели – самые крепкие и качественные в Европе, их толщина составляет 4,5 см (внутри размещается пенополиуретановый уплотнитель). Классическое оформление – горизонтальный гофр, микроволна и филенка. Цвета – от демократичного серого и его оттенков до роскошных имитаций вишни, темного и золотого дуба.

Каждая деталь, используемая при создании откатных ворот Alutech, проходит тщательные проверки. Благодаря чему компании удается добиваться высочайшего качества всех изделий.

Компания Alutech гарантирует, что их откатные ворота прослужат своим хозяевам как минимум 15 лет, среднее количество открытий составляет порядка 25 тысяч раз.

Преимущества и недостатки

Гаражные ворота занимают особое место в ассортименте продукции Alutech, ведь они всегда пользуются повышенным спросом.

Их основные преимущества:

По утверждению производителя, теплоизоляция гаражных ворот вполне сопоставима с кирпичной стеной в 60 сантиметров;
Панели изделий толщиной 40 и 45 мм обеспечивают отличную тепло- и шумоизоляцию в гаражном помещении;
Благодаря техническим характеристикам ворота от Alutech без труда подойдут даже для местностей с суровыми климатическими условиями;

Панели считаются одними из самых прочных и износостойких, по сравнению с вариантами от других производителей;
Даже с течением времени гаражные ворота не покроются коррозией и ржавчиной благодаря их специальной обработке;
Полиуретановое покрытие обеспечивает изделиям надежную устойчивость к воздействию химикатов;
Панели также имеют специальное цинковое покрытие, которое защищает поверхность ворот от различного рода повреждений извне и неблагоприятных воздействий осадков;

По подсчетам специалистов, гаражные ворота от Alutech могут прослужить до 20 лет, даже если ежедневно открывать и закрывать их по несколько раз;
Поскольку изделия оснащены роликами с подшипниками качения, ворота не будут издавать лишних шумов при их плавном открытии;
Конструкции секционных гаражных ворот от марки считаются полностью безопасными. Бесконтрольное движение ворот полностью исключено, так же как и беспричинное падение самого полотна;

Гаражные изделия не требуют регулярного ухода за собой, кроме того, их не нужно постоянно смазывать, потому что все механические детали защищены от попадания на них пыли и влаги;
Все петли и кронштейны выпускаются из качественной и нержавеющей стали;
Также большим преимуществом является качественный сервис, который обеспечивает доставку и установку ворот в самые сжатые сроки.

Ворота от Alutech могут обойтись покупателям совсем недешево. Однако этот минус несущественный, поскольку он не останавливает многих клиентов от совершения покупки. Также к небольшому недостатку можно отнести не очень большой ассортимент гаражных ворот, который состоит всего из двух основных серий.

Особенности гаражных ворот Аlutech

Отличительной особенностью производителя является секционная конструкция, которая соединяется прочными стальными петлями, при этом ворота имеют великолепную теплоизоляцию и высокие показатели воздухонепроницаемости. Что гарантирует надёжное и герметичное закрытие помещения от внешних факторов окружающей среды.

Экономия пространства достигается за счет рельсовой конструкции, которая позволяет воротам компактно укладываться под потолком, не создавая помех при въезде автомобиля.

Благодаря своему внешнему виду и конструкции, эти изделия пользуются большой популярностью у владельцев частных домов и загородных коттеджей. Безопасность при эксплуатации соответствует европейским нормам, а к каждой модели ворот имеется отдельная инструкция, в которой отражают данные об испытании с маркировкой «СЕ», что гарантирует безопасность при использовании изделия всеми членами семьи.

Также к положительным качествам можно отнести высокую прочность всех элементов конструкции и большой срок службы.

Элементы управления воротами Алютех

Ворота алютех имеют дистанционный вариант управления

Все представленные на рынке гаражные секционные ворота alutech могут иметь два типа управления:

Автоматический. Подъем и опускание секций осуществляется электрическим механизмом с возможностью дистанционного управления.
Ручной. Ворота приводятся в движение ручной лебёдкой.

Автоматическое дистанционное управление может осуществляться специальным портативным пультом из салона автомобиля. Это удобно, если на улице плохая погода, — выходить из машины можно уже в гараже.

Также все автоматические ворота имеют дублирующую систему ручного открывания, которую можно использовать при отключении электричества. Поскольку секции ворот имеют большой вес, система оснащена дополнительным механизмом, который существенно облегчает усилие при работе в ручном режиме.

При ежедневном использовании ворот ресурс механизма позволяет безотказно функционировать в течение 17-20 лет или 25 тысяч рабочих циклов поднятия и опускания.

О продукции бренда

Секционные гаражные ворота, которые изготовляются из сэндвич-панелей, – современное и надежное решение для загородных домов, коттеджей, всевозможных гаражей. а также больших паркингов.

Гаражные изделия Alutech эконом-класса состоят из сэндвич-панелей Alutech общей толщиной 45 мм. Внешняя поверхность – стальной лист толщиной 0.5 мм с полиамидным покрытием, внутри панель заполнена полиуретановым наполнителем.

В проеме и на потолке закрепляются направляющие, по которым движутся секции ворот. В закрытом положении сэндвич-панели расположены вертикально в проеме, при открытии они смещаются по направляющим и занимают место параллельно потолку. Такая конструкция позволяет экономить место как внутри помещения, так и перед воротами.

Гаражные изделия Alutech делятся на два типа: Standard и Classic. Разница между моделями заключается в размещении торсионных пружин, которые обеспечивают открытие ворот. Ворота Alutech безопасны для вас и членов вашей семьи.

Сэндвич-панели, в основном, имеют специальную форму, которая полностью исключает защемление пальцев руки с внешней или внутренней стороны. Все пружины механизма имеют защиту от поломки, предохраняя от соскальзывания полотна по направляющим. Ворота имеют защиту от зацепов и порезов, а ограниченное усилие на подъем и спуск полотна не допустит движения, если на пути будет встречено препятствие или вес полотна будет больше, чем обычно.

Управлять изделиями можно в ручном и автоматизированном режиме. Дистанционное управление позволит вам открывать и закрывать гаражные ворота, не покидая салона автомобиля. Дизайн сэндвич-панелей может быть выполнен в восьми базовых цветах. Структура исполнения сэндвич-панелей: микроволна, гофр, филенка и имитация дерева. Гаражные ворота Alutech прослужат вам более 15 лет.

Преимущества и недостатки

Откатные ворота, как и любые другие конструкции, имеют свои сильные и слабые стороны, о которых обязательно нужно знать, если вы планируете произвести установку таких систем.

Раздвижные системы абсолютно не мешают въезду и выезду автомобилей на маленькой площади, поскольку они не занимают лишнее пространство в момент открывания/закрывания, как простые распашные конструкции. В подобных изделиях присутствуют специальные нижние крепления, позволяющие обустраивать такие ворота даже в суровых климатических условиях.

Откатные ворота можно дополнять различными отделочными материалами. К примеру, это может быть аккуратная вертикальная обрешетка, аккуратный профнастил, эффектная художественная ковка и многие другие элементы. Перед современными потребителями стоит богатый выбор конструкций. Это могут быть традиционные варианты из сэндвич-панелей или профлиста разных цветов.

Главным преимуществом, о котором говорят и специалисты, является то, что в откатных воротах исключено провисание петель. Такие проблемы нередко возникают в распашных системах. Вся автоматика и механизмы в высокотехнологичных конструкциях рассчитаны на длительную эксплуатацию.

Если все монтажные работы были произведены правильно, то ход таких ворот будет мягким и плавным, и справиться с ними сможет даже хрупкая девушка. Многих людей порадовало и то, что в зимнее время не нужно чистить снег в проеме откатных ворот.

Несмотря на столь внушительный список преимуществ, у современных откатных ворот есть и слабые стороны:

Чтобы вся конструкция была более надежной и устойчивой, столбы и ворота необходимо бетонировать. Откат таких конструкций требует свободного пространства, чтобы не пришлось каждый раз запирать калитку

Специалисты рекомендуют особое внимание уделять роликовым системам откатных ворот. Они всегда должны находиться в хорошем состоянии

Их необходимо очищать от любых загрязнений, уличной пыли, листьев и снега. Стоит отметить, что стоят подобные конструкции дороже, чем классические распашные (на 10-20%).

Проблемы при работе привода

Обратите внимание, что у некоторых приводов Дорхан (Doorhan), отверстие для заливки масла, может оказаться закрытым герметичной пробкой. Это необходимо, чтобы оно не выливалось при транспортировке

Перед первым пуском на этой пробке нужно открутить боковой винтик. Иначе при перегреве движка, масло начнет выдавливать через все прокладки и сальники

Это необходимо, чтобы оно не выливалось при транспортировке. Перед первым пуском на этой пробке нужно открутить боковой винтик. Иначе при перегреве движка, масло начнет выдавливать через все прокладки и сальники.

Если в процессе длительной эксплуатации автоматика начинает глючить, попробуйте просто отключить-включить автомат питания в щитке.

Когда привод совсем перестал работать, проверьте предохранитель. Он находится внутри.

На некоторых моделях эл.приводов, при ухудшении срабатывания от пульта (уменьшение радиуса действия до нескольких метров), вскройте кожух и найдите там проволочную антенну. Попробуйте ее немного зачистить или изменить положение. Зачастую помогает.

Для проверки работоспособности всей системы, необходимо осуществить минимум пять циклов открытия-закрытия ворот. Хорошая автоматика откатных ворот рассчитана на 20-25 тысяч таких циклов, что соответствует примерно 15 годам безотказной работы.

https://youtube.com/watch?v=1ZXNFddyOF0%3F

Источники — cable.ru, Кабель.РФ

Этапы монтажа конструкции

Сделать функциональные конструкции помогут чертежи, фото и видео откатных ворот. Своими руками можно сделать любую выбранную модель. Для этого потребуется подготовить специальные инструменты и материалы.

Перед монтажными работами тщательно вымеряются все размеры

Необходимый набор инструментов

Для установки откатных конструкций необходимо подготовить следующие специализированные инструменты:

Для использования сварочного агрегата необходимы профессиональные навыки

Воздушный компрессор помогает очень быстро произвести покраску

Подобный инструмент требует очень осторожного обращения

Также потребуется дрель, пассатижи и рулетка.

Устройство фундамента

Как возвести фундамент можно посмотреть на видео. Откатные ворота своими руками следует начинать с разметки места. Ширина траншеи должна быть около полуметра. В качестве опор используются столбы для забора. При монтаже автоматической конструкции нужно предусмотреть место под укладку электрического кабеля. При монтаже основы под забор используется швеллер с арматурой. Бетонная смесь должна застывать в течение шести суток.

Монтаж швеллера требует точных расчетов и аккуратности

Возвести фундамент можно следующими способами:

при монтаже свайного монолитного фундамента в почву устанавливаются два столба, которые соединяются швеллером. Для выемки почвы применяется садовый бур. Ямки должны располагаться близко к ограждению и соединяться траншеей;
для установки свайной винтовой основы нужно сваи вкручивать в землю.

На фундамент приходится вся основная нагрузка

Установка конструкции

Разметка выполняется перед тем, как производится сборка откатных ворот своими руками. Чертежи, схемы, эскизы, конструкция проекта помогут поставить отметки правильно. По отметке проема протягивается шнур, который обозначает траекторию передвижения створок. Также следует произвести фиксацию участков регулировки. Затем определяется расстановка опор с роликами.

На схеме показаны все основные элементы сборки

Монтаж подобного забора состоит из следующих этапов:

предварительная заготовка роликовых тележек;
сборка системы;
регулировка положения роликовых опор;
монтаж закрывающего ролика и заглушки основного профиля;
крепление направляющих кронштейнов;
установка опоры и обшивание полотна;
крепеж механизма ловителей и автоматики;
регулировка с помощью гаечного ключа.

После регулировки движения полотна выполняется установка кольцевого ролика. Его нужно разместить внутри основной конструкции и зафиксировать крепежными болтами. Далее устанавливается верхний элемент с роликами, которые должны захватывать верх полотна. Установка уловителя позволяет уменьшить вес на роликовые тележки. Элемент собирается при закрытых створках.

Для сборки конструкции понадобятся специальные инструменты и дополнительные материалы

Покраска

После установки конструкции полотна можно окрасить в разнообразные цвета. Используется только стойкая и качественная краска. Чтобы покрытие сохранилось долгое время, поверхность тщательно зачищается с применением шкурки, а затем обезжиривается ее ацетоном. После очистки конструкция грунтуется. Для этого можно использовать валик, кисть или окрасочный пистолет. Затем выполняется окрашивание в несколько слоев. В зависимости от вида краски на высыхание уходит от нескольких часов до дней.

Раздвижные ограждения можно покрасить оригинально. Всех удивит 3D изображение

Конструктивные особенности Prestige

Высокая прочность

За счет сложного профиля с ребрами жесткости, алюминиевая рама имеет большую несущую способность и малый вес

Жесткая конструкция

Все детали соединяются с применением усиливающих угловых элементов изготовленных методом литья под давлением.

Ремонтопригодность

Повредили ворота? Не проблема! За счет продуманной конструкции заменить любую из деталей легко и просто.

Скрытый крепеж и эстетичность

Забудьте о ржавых сварных швах и торчащем крепеже. В серии Prestige весь крепеж скрыт в профиле или закрыт заглушками. Заводские кронштейны делают вид ворот аккуратным и стильным.

Примеры установленных откатных ворот Prestige

Замер

Бесплатно

Доставка

4500 руб

Монтаж

14000 руб

Ворота ADS400

95000 руб

Рассчитать стоимость ворот? Звоните!

8 (495) 532-47-90

Секционные ворота ALUTECH серии Classic

Специальная цена на комплект ворот

Ширина проема, мм	Высота проема, мм	Стоимость ворот с дизайном панели Микроволна woodgrain, S-гофр woodgrain, М-гофр woodgrain, L-гофр woodgrain стандартных цветов по RAL-карте, руб.	Стоимость Комплекта привода ASG600/3KIT-L (привод+рейка+ пульт 2шт), руб.
2500	2500	37061,00	8 920,00

Цена ворот секционного типа зависит от их комплектации и типа управления. Изготавливаются все изделия по индивидуальным размерам заказчика, поэтому подойдут они для любого гаража, даже нестандартного.

Максимальный размер ворот серии Classic составляет: ширина – 6000 мм, высота – 3085 мм Секционные подъемные ворота серии Classic могут монтироваться практически в любой гаражный проем. Для монтажа ворот Classic необходима перемычка всего 100 мм при ручном управлении и 125 мм при использовании электропривода. Для производства данных ворот используется сэндвич панель толщиной 45мм

Производитель: ALUTECH Белоруссия

Изготовление: по индивидуальным размерам заказчика

Преимущества: Три типа монтажа гаражных ворот (низкий, стандартный и высокий) позволяют устанавливать гаражные подъемные ворота Classic практически в любой гаражный проем.

Механизм балансировки полотна: Компенсация веса полотна осуществляется при помощи торсионных пружин, расположенных над полотном ворот.

Дизайн Микроволна, S-гофр (узкий): RAL 9016, RAL 8014, RAL 8017, RAL 9006, RAL 5010, RAL 1015, RAL 3004, RAL 6005, ADS 703.

ВИД ПАНЕЛИ

Микроволна	S-гофр (узкий)	M-гофр (средний)	L-гофр (широкий)
ТИП ПОВЕРХНОСТИ
Панели с текстурой наружной поверхности woodgrain (срез дерева)	Панели с текстурой наружной поверхности smooth (гладкая)

Комплектация и аксессуары

Встроенная калитка

Возможность попасть в гараж, не поднимая ворота, помогает сохранить электроэнергию и продлить срок службы рольставен. Наличие калитки не является минусом к безопасности, так как она имеет усиленную конструкцию; к взлому она устойчива так же, как сами ворота. Ее ширина и плоский порог позволяют с комфортом закатывать в гараж велосипеды и тележки, опять же не открывая ворота. Калитка может служить эвакуационным выходом; ее размеры соответствуют требованиям пожарной безопасности.

Система запирания

Секционные стандартные ворота ALUTECH гарантируют невозможность взлома благодаря системе ограничения доступа. Устанавливается либо внутренний засов, либо замок с ригелем, позволяющий поднимать ворота с обеих сторон. Устройство разблокировки электропривода, в случае отключения электроэнергии, можно перевести на управление вручную.

Конструкция ворот продумана максимально подробно, с учетом любой внештатной ситуации.

Системы автоматического управления

Электроприводы AN-Motors для гаражных ворот:

ASG	Доступная цена Надежность Оптимальный набор функций Поставка в готовом виде	ASG600/3KIT-L
ASG1000/3KIT-L
ASG1000/4KIT

Электроприводы NICE (Италия) для гаражных:

Spin	Простой монтаж Комфортное управление Бесшумная работа Поставка в готовом виде	SPIN21KCE
SPIN21KCES/W
SPIN22KCE
SN6041

Остановимся подробнее на типах подъема (способах монтажа) данной серии ворот.

Низкий тип подъема барабан спереди – конструктивно приспособленный вариант установки секционных ворот с торсионным механизмом в минимальную притолоку и боковые расстояния. Если вы хотите установить ворота серии RSD02, то параметр притолоки у Вас должен быть не менее 160 мм при установке без электропривода и 190 мм при установке с электроприводом, а боковых расстояний не менее 120 мм. Возможность установки торсионного механизма в такие маленькие параметры притолоки достигается за счет использования специального внутреннего опорного кронштейна и горизонтальных направляющих с укороченным изгибом.Обязательно необходимо помнить, что в низком подъеме в открытом положении часть проема по высоте будет перекрываться нижней панелью полотна, без использования электропривода на 245 мм, с потолочным электроприводом — на 40-60 мм.
Низкий тип подъема барабан сзади – конструктивное решение, предназначенное для тех случаев, когда параметры притолоки гаража не позволяют разместить на ней торсионный механизм, возможно на притолоке проходят трубы или что-то подобное. В этом случае торсионный механизм выносится в конец горизонтальных направляющих. Как и в низком подъеме барабан спереди, для установки торсионного механизма с задним расположением вала требуется свободное пространство, а именно 150 мм. Боковые пристенки должны быть не менее 120 мм.
Как и в низком подъеме барабан спереди в открытом положении часть проема по высоте будет перекрываться нижней панелью полотна: без использования электропривода на 240 мм, с потолочным электроприводом — на 40-60 мм.
Стандартный тип подъема – используется, исходя из названия, в данной серии ворот при стандартных значениях притолоки от 350 мм до 520 мм, боковых расстояниях от 120 мм. Данные цифры заявлены производителем в технической документации, т.е. их можно считать рекомендуемыми. Однако опираясь на опыт можно смело заявить, что если для Вас размещение полотна ворот в открытом состоянии непосредственно под самым потолком не имеет ключевого значения, то стандартный тип подъема можно установить на притолоку до 900 мм включительно.
При использовании стандартного подъема нижняя панель полотна не перекрывает часть проема по высоте, как это происходит в низких типах подъема.
Высокий (повышенный) тип подъема – этот способ установки секционных ворот идеально подходит в случае необходимости максимально сохранить внутреннее пространство гаража при достаточно высокой притолоке от 520 мм. В данном случае вертикальные направляющие изготавливаются максимальной длины и занимают практически всё расстояние от пола до потолка, при этом горизонтальные направляющие получаются соответственно короче и располагаются под самым потолком.

Калитка в полотне

Этот вид калитки заказывают, если хозяину нужен дополнительный вход в помещение. Ее использование позволяет не только попасть в гараж без открывания ворот, но и сэкономить их ресурс. Опция позволяет пользоваться воротной конструкцией с максимальным комфортом.

В ассортименте «Алютех» представлены 3 варианта калиток:

Со стандартным порогом 145 мм(для ворот с размерами ширины от 4,5 до 7 м)

– Линейный доводчик;- Встроенный датчик положения калитки;- Противодождевой козырек;- Надежные металлические ручки;- Специальный ловитель, исключающий провисание створки.

С низким порогом 100 мм(для ворот с размерами ширины до 4,5 м)

С плоским порогом 20 мм(для ворот с размерами ширины до 5 м)

Обрамление калитки выбирают из двух базовых цветов – коричневого и серебристого. Альтернативные цветовые решения всегда доступны в каталоге RAL.

Откатные ворота. Чертеж и схема откатных ворот.

Откатные ворота имеют настолько простую конструкцию, что никакой чертеж ворот Вам не потребуется. Ниже мы поясним Вам схему работы откатных ворот, после чего Вы без труда поймете их конструкцию, что от чего в ней зависит, что и как в ней можно менять на своё усмотрение. Итак, основой всей конструкции сдвижных откатных ворот являются 2 ролика и движующаяся по ним направляющая балка (иногда её называют «направляющим рельсом»). Посмотрите на фото ниже.

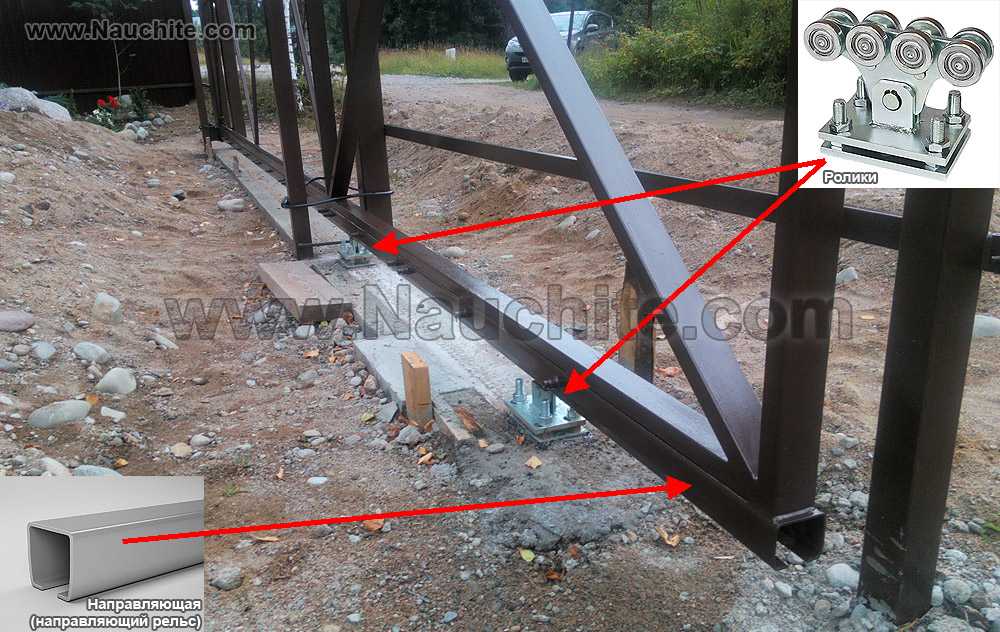

Направляющая, двигающаяся по роликам и есть основа всей конструкции. Направляющая приваривается снизу к каркасу ворот и вот уже весь каркас двигается по роликам. Так как ролики не должны находиться в проеме ворот, чтобы не мешаться под ногами, — их выносят в сторону, за пределы проема ворот, а откатные ворота соответственно удлиняют так называемым «противовесом». Общепринятой конструкцией является такая, при которой длина «противовес» равна половине длины проема ворот. Другими словами, для проема ворот в 5 метров, общая длина каркаса будет равна 5 + 5/2 = 7,5 метров. При этом 2,5 метра в этом каркасе будет тот самый «противовес», который является вылетом за пределы проема ворот и опирается на ролики.

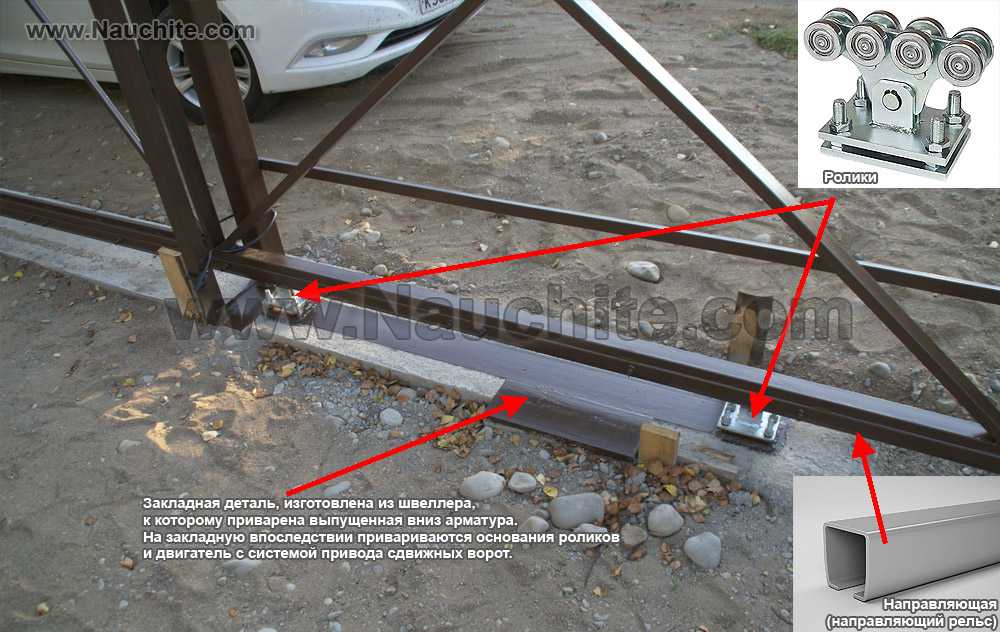

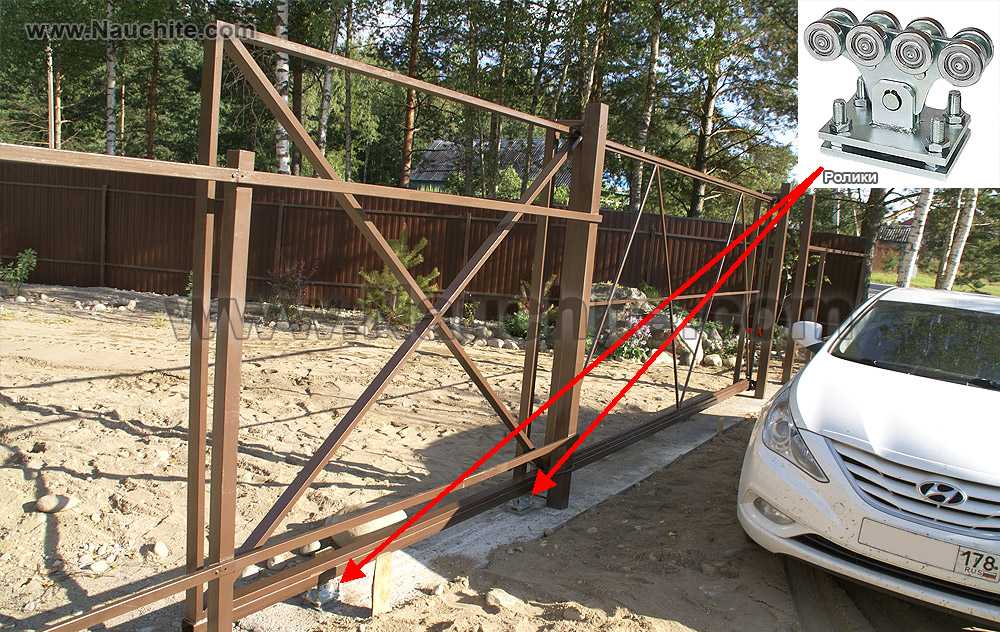

Именно поэтому основой установки ворот является установка роликов. Именно ролики держат всю конструкцию и испытывают наибольшие нагрузки в сравнении со всеми остальными элементами конструкции сдвижных откатных ворот. Эти два ролика держат навису всё полотно ворот, поэтому их устанавливают на массивный железобетонный фундамент, в который, для удобства заливают закладную деталь, выполненную из швеллера. Это делается для упрощения последующего монтажа роликов и именно к ней впоследствии привариваются основания двух роликов, а ещё позже — основание для крепления двигателя механизма отката. (смотрите фотографию выше).

Все остальные комплектующие для откатных ворот практически не несут силовых нагрузок и служат для удерживания полотна ворот от раскачиваний. Все эти комплектующие для откатных ворот изображены ниже. Из них, поддерживающая шина (кронштейн квадратный с двумя резиновыми роликами), улавливатель нижний и улавливатель верхний — монтируются на столбы.

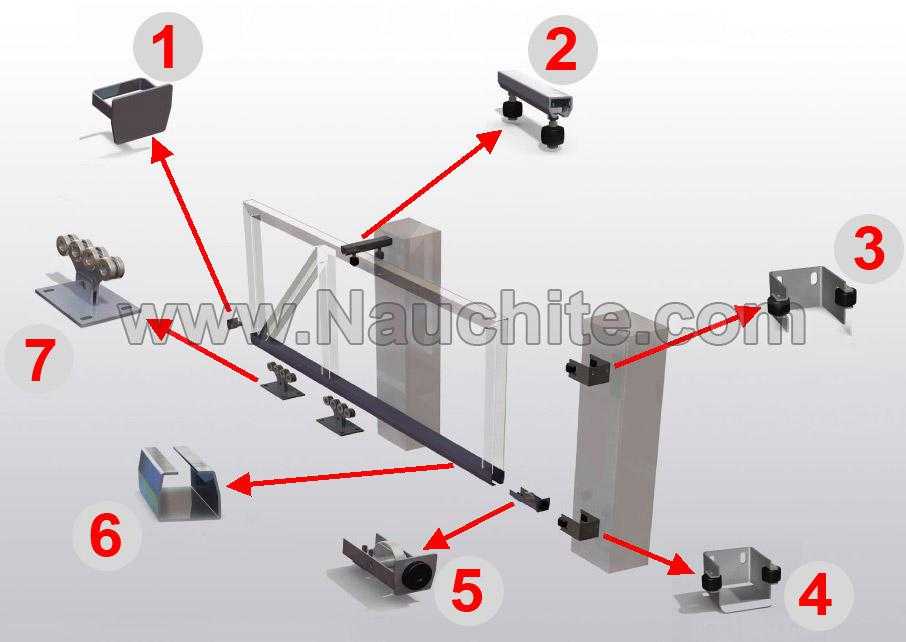

Давайте разберем поэлементно весь набор комплектующих, необходимых для установки откатных ворот. Посмотрите на схему ниже, на которой мы пронумеровали все элементы. Итак поэлементно согласно нумерации на схеме:

Торцевая заглушка для задней части направляющей. Её предназначение отчасти декоративное, отчасти чтобы предотвратить набивание снега внутрь направляющей при откате ворот в зимний период если они откатываются, разгребая снег;
Поддерживающая шина с двумя регулируемыми роликами (кронштейн квадратный с двумя резиновыми роликами). Она устанавливается в верхней части столба (ближайшего к закладной с несущими роликами) и просто удерживает полотно ворот в вертикальном положении от раскачивания и опрокидывания;
Улавливатель верхний. Он устанавливается на «принимающем» столбе. Роль уловителя — удерживать полотно ворот от раскачивания когда откатные ворота закрыты;
Улавливатель нижний. Практически то же самое, что и в предыдущем пункте, но с опорной площадкой, на которую закатывается опорный ролик когда откатные ворота полностью закрываются. Смысл в том, чтобы не только удержать откатные ворота от раскачивания, но и разгрузить ведущие ролики и направляющую, испытывающую сильные изгибающие нагрузки при полностью выдвинутых воротах;
Опорный ролик. Данный ролик является одновременно и демпфером и заглушкой для переднего края направляющей. При закрытии ворот он закатывается в «нижний улавливатель» (см. предыдущий пункт № 4), демпфирует удар полотна закрывающихся ворот, опирается своим роликом на опорную площадку «нижнего улавливателя», снимая изгибающие нагрузки с направляющей и всего полотна ворот;
Собственно сама направляющая (или «направляющий рельс»), благодаря которому откатные ворота и движутся вперед-назад по роликам (ролики на схеме откатных ворот под № 7). Как мы уже написали выше, направляющая заглушена с тыльной стороны элементом №1, с передней стороны элементом № 5.

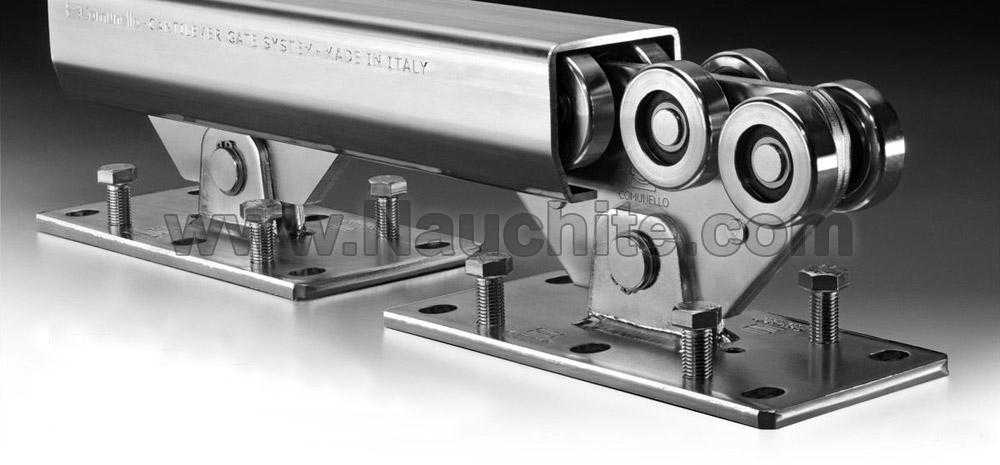

Опорные ролики с регулировочными подставками — элементы, несущие на себе основную нагрузку и обеспечивающие перекатывание откатных ворот. По сути это самые силовые элементы конструкции, требующие закрепления на прочном основании в виде закладной, обычно монтируемой на железобетонный фундамент.

Варианты заполнения

Якобы больше 20. На самом деле основных 3:

сэндвич-панели;
экструдированные алюминиевые профили;
профили роликовой прокатки.

Все эти профили могут отличаться по цвету, ширине и высоте. Кроме того, по желанию клиента Алютех может закрепить на каркасе хоть лист фанеры ФК. Непонятно только, кому это нужно – стоимость готовой конструкции изменится незначительно.

Сэндвич-панели

Толщина сэндвич-панелей – 45 мм. Внутри находится вспененный полиуретан плотностью примерно 46 кг/ м. Это хороший теплоизолятор, но в данном случае важна его другая функция — повышение жесткости и прочности панели.

Все зазоры между отдельными ламелями закрыты ЕПДМ-уплотнителями, а между штапиком и сэндвич-панелью находится уплотнитель FRK12. Тоже мелочь, но такие мелочи демонстрируют отношение к качеству. Именно за это и ценят ворота Алютех.

Алюминиевые профили роликовой прокатки

Профили изготавливаются из алюминиевой ленты, внутри – пенополиуретан для жесткости геометрической стабильности. Профили покрыты краской на основе полиуретана модифицированного полиамидом. Полиуретан делает покрытие эластичным и устойчивым к перепадам влажности температуры, а полиамид повышает устойчивость к износу. Как утверждает производитель, качество покрытия подтверждено протоколами испытаний BASF Coating (Германия) и AkzoNobel (Швеция).

Алюминиевые экструдированные профили

«Алютех» предлагает профили толщиной 37, 82 и 87 мм. Необязательно использовать профили одного типа – вы можете использовать элементы разной длины, толщины и цвета, чтобы получить нужный дизайн ворот.

Составные части

Стандартный комплект ворот Alutech включает в себя:

непосредственно полотно (верхняя и нижняя сэндвич-панели из соответствующего металла);
подъемное устройство стандартной конфигурации;
специальную систему безопасности, которая используется для защиты полотна от его случайного падения даже при поломке пружины или при обрыве основного троса;

ролики необходимы для того, чтобы воротные системы не скрипели, а открывались плавно;
внутренний засов, ручку, ригельный замок, шнур для закрытия, а также полный комплект деталей для монтажа и крепления;
систему управления – цепной редуктор, блок для ручного подъема полотна, а также электроприводы различного типа (реечного или навального).

В зависимости от разновидности той или иной воротной системы некоторые составные части могут меняться или отсутствовать. Составной частью ворот очень часто бывают калитки, которые могут в них встраиваться или же располагаться рядом. Очень часто их располагают в фасаде здания.
