Тонкости изготовления беседки из профильной трубы

Примеры дизайна

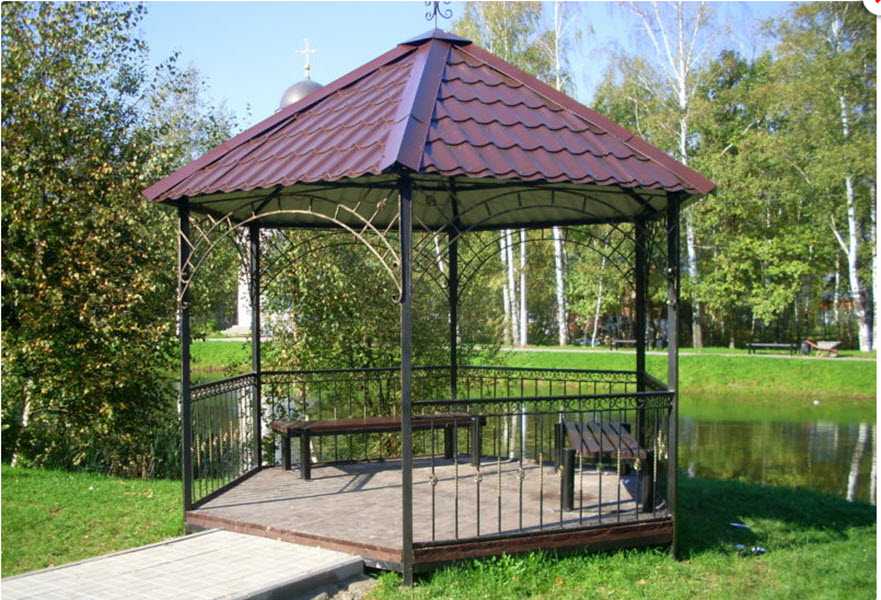

Варианты металлических садовых беседок на загородных участках весьма многочисленны, однако не каждому человеку дана достаточно яркая фантазия, чтобы самостоятельно разработать дизайн летнего домика. По этой причине стоит рассмотреть несколько интересных примеров того, как другие хозяева достойно вышли из положения.

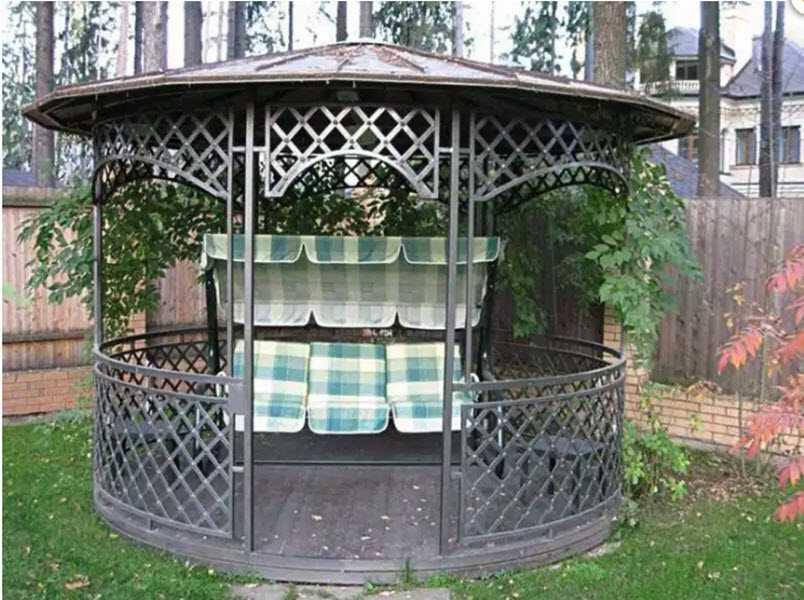

Обычно металлические беседки имеют закругленную форму, но самостоятельно такие сооружения сделать бывает сложно, так что и квадратные конструкции – не такая уж редкость. Они могут выглядеть с меньшей претензией, чем изысканные круглые модели, но зато доступны каждому. Фото демонстрирует яркий пример того, как даже простая квадратная беседка может быть довольно уютной – ей не хватает разве что деревянного столика и стульев в стиле летнего кафе. Полуоткрытая дачная конструкция уже сама по себе обеспечивает определенную защиту от ветра, а если хозяин выбрал расположение обдуманно, то ветры в этом регионе, скорее всего, дуют преимущественно с той стороны, где навес защищен кустом. Кстати, именно такая постройка может сооружаться совместно с хозблоком, ведь под аналогичным навесом, который следует просто разделить на две части, с успехом можно организовать и поленницу. Последняя может стать хорошей защитой от ветра.

Можно и вовсе не изобретать ничего невероятного, сделав основой для беседки обыкновенные лавочки. Зачастую подобные конструкции отличаются предельной простотой. Они не всегда оснащены столом, но зато к моменту установки сидений у хозяина уже есть не только каркас постройки, но и мебель в ней. Опорные столбы при этом будут продолжением краев лавочки. Чаще всего конструкции этого типа делаются полностью открытыми, потому что выбор в пользу лавочки уже говорит о желании находиться на улице.

Восьмиугольная беседка из металла по оформлению корпуса может ничем не отличаться от вышеописанных, а может быть и изысканной, как на фотографии. Естественно, красота потребует дополнительных усилий – как минимум, хозяин должен уметь пользоваться сварочным аппаратом, а также делать фигурные конструкции из металла.

Если говорить об украшении металлической беседки, можно обратить внимание на тот факт, что части из металла не обязательно должны быть красивыми – функцию придания красоты могут выполнять другие элементы интерьера и экстерьера, например, ухоженная лужайка, а также высаженные по контуру низкие кусты придадут постройке и живости и очарования. Занавески не сделают открытую беседку утепленной, однако создадут внутри нее уединенную атмосферу, пропитанную комфортом. Правильно подобранная мебель тоже добавит уюта

Правильно подобранная мебель тоже добавит уюта

Занавески не сделают открытую беседку утепленной, однако создадут внутри нее уединенную атмосферу, пропитанную комфортом. Правильно подобранная мебель тоже добавит уюта.

Дизайн

Беседка, какой бы она не была, предназначена в первую очередь для отдыха. Поэтому и обстановка в ней должна быть соответствующей. Самая распространенная мебель для летних беседок – это стол и стулья. Если ее площадь позволяет, можно поставить круглый стол и плетеные кресла, которые располагают к большему комфорту, чем обычные лавки.

Эти атрибуты логично разместить прямо по центру сооружения, а вокруг предусмотреть сидячие места.

Дизайн металлических беседок различается еще и в зависимости от вида металла, из которых они изготовлены.

Алюминий

Конструкция из алюминия получается не громоздкой, но достаточно прочной. Поэтому из него часто изготовляют переносные беседки. Этот материал не подвержен коррозии, поэтому изделия из него практически не требуют дополнительного ухода. Кроме того, он не токсичен, а потому безопасен для здоровья человека.

Однако для придания более эстетичного вида и увеличения срока службы алюминиевый профиль обычно покрывают специальными составами.

Беседки из алюминия бывают как открытого, так и закрытого типа. В изделия второго типа вставляются окна, которые могут быть распашными или типа «купе». Материал хорошо гнется, поэтому позволяет изготавливать из него конструкции различных форм. Алюминий одинаково хорошо подходит для изготовления опор и крыши.

Кованые беседки

При качественном исполнении кованые изделия выдерживают значительные механические воздействия, а также длительный срок эксплуатации. Металл для таких целей бывает либо крашеным, либо оцинкованным.

Дизайн кованых беседок может быть различным. Очень популярны перголы – беседки в форме арки, а также альтанки, которые отличаются большой площадью и имеют различную геометрическую форму.

Кованые железные беседки также могут быть в открытом и закрытом вариантах, при этом оба типа отлично смотрятся на лужайках и дачных участках. Иногда такие конструкции делают с несколькими выходами. Они очень удобны для больших компаний – можно выйти в любой момент, не тревожа сидящего рядом.

На даче обычно не слишком большие участки и все соседи, как правило, на виду друг у друга. Поэтому в открытой беседке может быть не слишком комфортно, а в закрытой – слишком жарко.

Растения также надежно защитят вас и от палящего солнца. Некоторые представители флоры отпугивают мух и прочих насекомых. Если подвесить их на нитях в окнах беседки, они могут выполнять еще и защитную роль.

Уход за коваными беседками минимален – достаточно раз в сезон обновлять защитное покрытие. Чтобы постройка была долговечной, при первоначальном монтаже рекомендуется устанавливать ее на опорах на некотором возвышении над земляным покровом.

Профильная труба

Беседка из этого материала имеет угловатую форму и иногда выглядит как квадрат, прямоугольник или многоугольник. К достоинствам профильной трубы можно отнести ее невысокую стоимость, небольшой вес и длительный период службы.

Чтобы сделать беседку из профиля своими руками, необходимо наличие специальных инструментов – сварочного аппарата и болгарки, а также навыков работы с ними. Построить беседку из данного вида материала без помощников весьма проблематично, однако при правильном подходе результат вас порадует.

Проекты

Вариантов садовых конструкций из металлокаркаса может быть огромное количество. Самый распространенный вариант – это открытые беседки, стенами у которых являются ажурные перегородки из прутьев или профильной трубы. Многие производители предлагают готовые решения в сборно-разборных вариантах.

При желании можно подобрать беседку любой площади в зависимости от компании, с которой вы планируете собираться в ней летними вечерами. Традиционно они имеют прямоугольную площадь размером 4 на 6 метров. Также сборные беседки бывают квадратной или шестигранной формы. Не менее популярны круглые беседки.

Разборные постройки хороши тем, что не требуют закладки фундамента. Они очень мобильные, быстро собираются и устанавливаются на улице. А на зимний период их также легко собрать или в случае изменения ландшафта перенести в другое место. Для опоры можно использовать металлические уголки, а навес делают из профлиста.

Стационарные беседки устанавливаются однажды и навсегда. Опоры из металла вкапываются в землю и заливаются бетоном. В таких беседках обычно оформляется и площадка для пола. Ее можно выложить специальной керамической плиткой, можно настелить деревянные рейки или просто забетонировать по периметру.

Различают несколько видов навесов для летних беседок.

Наиболее часто встречаются четыре основных типа:

• Односкатные – самые простые по дизайну, представляют собой плоскую поверхность, расположенную под определенным углом к опорам. Обычно односкатные навесы монтируют немного под наклоном, чтобы избежать скопления осадков на крыше. Выбор такого типа навеса осложняется тем, что необходимо очень точно рассчитать градус его наклона.
• Двускатные – это две плоскости, скрепленные между собой под определенным углом. Обычно их выбирают, если необходим навес для большой площади. Поскольку такая крыша довольно громоздкая, то она требует дополнительного укрепления.

• Многоскатные навесы редко выбирают для небольших участков. Обычно они применяются для перекрытия масштабных объектов, например, торговых павильонов, смотнированных по типу беседки.
• Арочные навесы – это особый вид навеса, имеющий изогнутую форму. Смотрятся такие конструкции очень красиво. Иногда для усиления эстетического восприятия несколько арочных навесов объединяют в одно целое. Однако смонтировать такое сооружение без специальных навыков и оборудования крайне сложно.

Все беседки можно разделить на открытые и закрытые типы. Чаще всего полностью из металла делают открытые беседки. В первом случае беседка со всех сторон просматривается и проветривается, она может быть украшена кованными ажурными элементами. Конечные изделия получаются очень легкими, воздушными и практически невесомыми. Они хороши тем, что в них не жарко, их также легко построить своими руками или собрать покупной вариант.

Закрытые каркасные беседки удобны тем, что лучше защищают от погодных явлений – снега, дождя или ветра. Чтобы обеспечить хороших обзор, стены в них обычно делают из стекла или прозрачного пластика, похожего на тот, который применяют при строительстве теплиц. Чтобы такая беседка излишне не нагревалась, необходимо обеспечить проветривание.

Беседка может быть как самостоятельным сооружением, так и пристройкой к основному дому. Особенно часто их пристраивают к домам, которые имеют два и больше этажей. Иногда и сами беседки делают двух этажными. Но это скорее исключение из правил, которое не является распространенным явлением.

Причин для постройки такого сооружения может быть несколько:

• На небольшом участке отдельная беседка будет занимать слишком много места и смотреться неэстетично.
• Два этажа могут использоваться одновременно в качестве верхней террасы, где можно принимать солнечные ванны днем и любоваться звездами вечером, а также в качестве непосредственной беседки для дружеских посиделок.

• На нижнем этаже можно установить мангал или печь, а на верхнем – зону для приема пищи.
• Нижняя часть беседки может использоваться как гостевая зона, а верхняя – только для своей семьи.
• Верхний этаж беседки можно сделать закрытым, а нижний оставить проветриваемым.

Технология сборки беседки из профильной трубы

Итак, проект составлен. Теперь можно приступать собственно к сборке. Собирается беседка своими руками из металла в несколько этапов:

• Заливка пола.
• Возведение фундамента.
• Сборка каркаса и его окрашивание.
• Обшивка парапета и кровли.

Конструктивно металлическая беседка – сооружение несложное

Какие понадобятся материалы

Возводятся металлические беседки с использованием следующих материалов:

• Труба профилированная. Ее сечение и толщина стенки зависят от размеров беседки.
• Поликарбонат. Проще всего использовать именно этот материал. При желании обшивку можно сделать и любым другим. Очень несложно, к примеру, собирается беседка из металлопрофиля своими руками.
• Краску по металлу. Неплохо может подойти акриловая эмаль.
• Цемент, песок и щебень для заливки опорных столбов и пола.

Фото беседки из профильной трубы

Стальные прутья 12мм для сварки арматурного каркаса пола.

Помимо этого также понадобятся такие инструменты:

• Сварочный аппарат.
• Трубогиб. Он необходим в том случае, если в конструкции беседки имеются изогнутые элементы.

Изогнутые элементы металлических беседок изготавливают с использованием трубогиба

• Лопата.
• Шуроповерт, дрель.

Заливка пола беседки

Пол под беседки из профтрубы обычно заливается следующим образом:

• По методу «двух кривых» или «египетского треугольника» выполняется разметка площадки.
• На размеченном участке снимается слой земли глубиной в 15-20см.
• В получавшийся неглубокий котлован насыпается слой песка в 5см и утрамбовывается водой.

Заливка бетонного пола беседки

• Затем устанавливается опалубка из дерева.
• Далее укладывается арматурная сетка.

Важно: Сетку нужно не сваривать, а связывать проволокой. Иначе в местах крепления она очень быстро начнет ржаветь

На заключительном этапе котлован заливается бетоном. Поверхность получившейся площадки нужно тщательно выровнять.

Иногда вместо заливки бетоном пол сооружения своими руками выкладывают брусчаткой.

Пол металлической беседки можно облицевать брусчаткой или плиткой

Фундамент беседки

Далее по краям получившейся площадки выкапываются ямы (по количеству опорных столбов каркаса) глубиной 80-100см. Затем по их центру устанавливаются столбы из профилированной трубы. На следующем этапе ямы заливаются бетоном.

Опорные столбы каркаса металлической беседки заливаются бетоном

Сборка каркаса

После того, как установка столбов будет окончена, они обвариваются двумя рядами прожилин. Одну располагают на высоте 2см от залитого ранее пола, вторую – на высоте в 90-150см от первой. Разумеется, между стойками проема двери поперечные трубы не монтируются. На следующем этапе наваривается рама верхней обвязки.

Процесс сварки металлокаркаса беседки

Сварка фермы кровли

Стропильная система собирается согласно проекту. Проще всего сварить двухскатную крышу. Для этого куски профильной трубы соединяют попарно на земле, а затем поднимают наверх.

Совет: Сварку беседки из профиля или профтрубы лучше делать с помощником. В этом случае один человек может выравнивать элементы конструкции по уровню, а второй выполнять собственно сварку.

На следующем этапе к отрезку рамы верхней обвязки со стороны фасада и будущей задней стенки приваривают по стойке (по центру). Высота их должна быть равна высоте кровли. Далее между ними приваривают прогон из профтрубы. Скрепленные стропильные ноги поднимают наверх над прогоном и приваривают к нему и к раме верхней обвязки.

Каркас двухскатной кровли металлической беседки

Обшивка беседки

Как только сварка металлического каркаса будет закончена, его грунтуют и окрашивают. После того, как краска высохнет, можно приступать к обшивке. Для этого предварительно в перилах каркаса, нижней обвязке и стропилах кровли просверливают отверстия. Далее раскраивают поликарбонат. На следующем этапе в листах нужно будет высверлить отверстия, предварительно сделав разметку. Через них поликарбонат прикручивают к каркасу.

Схема крепления сотового поликарбоната к каркасу на саморез с термошайбой

Важно: Работать с поликарбонатом нужно правильно. Поскольку этот материал способен расширяться при повышении температуры воздуха, закручивать крепежи слишком сильно нельзя

Между листом и шляпкой крепежного элемента следует оставлять зазор примерно в 1мм. Лучше всего использовать специальные саморезы с термошайбой.

На этом монтаж можно считать оконченным. Ниже предлагаем вам посмотреть видео о том, как собирается такая простая металлическая конструкция.

Как видите, сборка беседки из металла – процесс не особенно сложный. Главное составить правильный проект, точно все рассчитав. Остальное – дело техники.

Виды и способы сборки беседки

Беседки из металла по форме обычно подразделяют на:

• прямоугольные;
• квадратные;
• шестиугольные;
• восьмигранные;
• круглые.

Установить беседку не сложно. Есть два способа, которыми можно собрать и установить беседку из металла своими руками на дачном участке:

Способ сборки беседки №1.

После выбора места и покупки материала необходимо сделать разметку. После этого выкопать необходимое число ям и опустить в них трубы. Их следует забетонировать. Как только бетон высохнет, можно приступать к дальнейшим работам. Эти трубы являются основой и к ним приваривается вся остальная конструкция.

Затем нужно сделать обвязку и уложить настил. Фундамент заливать не нужно. Пол можно забетонировать или выложить плиткой.

Способ сборки беседки №2

Для этого способа нужно залить фундамент. Каркас собирается отдельно. После того, как фундамент высохнет нужно перенести сборную конструкцию беседки и закрепить ее анкерами.

И та, и другая технология сборки металлической беседки практична и надежна. Оба способа имеют и недостатки и достоинства. Если беседка из металла вам нужна только в летний период, то первый вариант идеально подойдет для этого. А вот если вы планируете утеплить ее и сделать пол, то без фундамента никак не обойтись.

Особенности металлических беседок

Беседка, выполненная из металла, считается признаком достатка, скорее даже роскоши. Беседка – неотъемлемая часть архитектурного ансамбля земельного участка, которая является ее главным украшением. Металлические беседки очень популярны среди владельцев частных домов, так как из металла можно выполнить постройку любой формы и размеров, ограниченных лишь фантазией и финансовыми возможностями собственника участка.

Главное достоинство беседки из металла заключается в ее легкости и высокой надежности. Если для сооружения конструкции используется качественный материал, то получится прочная беседка с длительным сроком службы и оригинальным внешним видом. Металл – удобный для обработки материал, который можно преобразить как угодно, за счет чего специалисты реализуют проект любой сложности.

Стоит отметить, что беседка из металла может дополняться различными предметами и деталями, комбинироваться с другими материалами. Зачастую металл сочетают с деревом или кирпичом, но в таком случае беседка нуждается в создании пола и фундамента.

Полезные советы

Беседка из металла надежна и долговечна. Несмотря на это, не нужно забывать осуществлять уход за ней.

Для лучшей защиты материала беседки от коррозии после окончания основных работ непременно нужно покрасить сооружение при помощи специальных составов:

• Дольше всех наверняка смогут прослужить окрашивающие составы порошкового полимерного типа. Сложность состоит в том, что обработка поверхностей на металлокаркасе с помощью такого покрытия возможна только при использовании специального оборудования в цеху либо специальной мастерской.
• Самостоятельно вполне возможно справиться, загрунтовав стальной элемент, а затем покрыв его при помощи атмосферостойкой нитроэмали.
• Один из наиболее предпочтительных и простых вариантов — применение кузнечной «молотковой» краски. Она вполне хорошо держится даже при нанесении на ржавчину.

Сборный дачный домик из контейнера, или традиционного материала (дерева, бруса) практично и симпатично дополняется удобными и надежными железными беседками. Такое сооружение станет любимым местом отдыха на собственной загородной даче.

О том, как сделать металлическую беседку своими руками, смотрите в следующем видео.

Установка и крепление опор для навеса

Этот этап работ проводится по следующему плану:

1. Сначала нужно очистить участок, наметить место установки навеса.
2. Далее надо выкопать ямки (50*50 см, глубиной 70 см) под столбчатый фундамент.
3. Теперь можно приготовить бетон, смешав цемент, песок и щебень (фракции 5–20) в пропорции 1:2:2.
4. Залить его в ямки, утрамбовать, вставить закладные. Фундамент нужно оставить на 4–5 дней, прикрыв сверху полиэтиленовой плёнкой. При это каждый день его придётся поливать водой.
5. Теперь можно приступать к монтажу опор. Их нужно отрезать с запасом 5–10 см, поскольку возможны небольшие неровности площадки.
6. Выставлять их необходимо поочерёдно, проверяя вертикаль с помощью уровня. Теперь опоры можно приварить к закладным.
7. Теперь с помощью лазерного нивелира или гидроуровня нужно найти самую низкую точку на опорах, поставить метку на нужной высоте. Её необходимо «перенести» на оставшиеся опоры. Таким образом вы добьётесь того, что все метки будут в одной горизонтальной плоскости.
8. В конце опоры по меткам нужно обрезать болгаркой.

Схема поможет качественно выполнить работу

Материалы

Чаще всего для создания каркаса используется профильная труба. Если размеры сооружения весьма значительны, можно выбрать в качестве основы сваренную из швеллера раму. Монтажные работы обычно осуществляются максимально быстро. На создание простых сварных сооружений чаще всего уходит несколько часов.

Многие владельцы дачных участков отдают предпочтение легким конструкциям
, для создания которых используются сборные каркасы из железа или алюминия. Можно использовать пологи-стены, тентовую крышу. В нынешнее время на рынке представлено множество маленьких и больших конструкций в виде шатров. Сооружения бывают многогранными, однако больше распространены квадратные, прямоугольные формы.

Кованая конструкция может быть абсолютно любой в зависимости от фантазии заказчиков. Современные мастера могут создавать целые корабли, кареты, использовать для украшения беседки ажурные завитушки.

Некоторые выбирают для своих дачных участков металлопластиковые сооружения.
Они являются разборными. Такие конструкции создаются из стального профиля, на который нанесен толстый слой ПВХ, а также состав, предотвращающий возникновение коррозии. Эти поверхности очень устойчивы к перепадам температуры, влаге, воздействию грибков, грызунов, гниению.

Перед осуществлением монтажа металлопластикового сооружения нужно позаботиться о тщательной подготовке поверхности, где будет установлена такая беседка. Рекомендуется остановить выбор на плитном или столбчатом фундаменте.

Процесс изготовления навеса из профильной трубы

После того как определились с материалом для каркаса, нужно установить, какой использовать настил для кровли. Обычно для таких целей в качестве кровельного материала применяется поликарбонат, металлочерепицу, или профнастил.

Инструмент

Из комплекта для строения своими руками нужно подготовить:

• Лопата.
• Сварочный аппарат.
• Нож, ножовка по металлу (болгарка).
• Измерительные принадлежности (метр, отвес, рулетка).
• Шуруповерт.
• Набор ключей.
• Молоток.

Подготовка площадки и установка стоек навеса из профильной трубы

Территорию под установку предполагаемого навеса очищают от мусора и тщательно ровняют. Проследить, чтобы не было растительности на площадке, иначе она может повлиять на целостность покрытия.

Затем установить точки под опоры, для этого по чертежу делают разметку, вбивают колышки и перепроверяют размер по диагонали (он должен быть одинаковым).

Причем расстояние между стойками навеса желательно делать с наименьшим расходованием профильного материала. Учитывая, что такие заготовки выпускается производителями длиной 600 см, соответственно ширина прогона должна составлять два, три или шесть метров, то есть разрезание заготовки должно быть без остатка.

Выкапывают или бурят ямки глубиной не менее одного метра и в них поочередно устанавливают и заливают опоры. Стойки при установке навеса рекомендуется чуть приподнять и опустить, чтобы внутрь полости попал раствор, или сделать закладные площадки, показанные на рисунке ниже.

Выставлять их нужно строго по отвесу вертикально. Установив стойки, следует еще раз сверить между собой зрительно, чтобы они были на одной линии и, убедившись в правильной установке, оставить до полного застывания раствора (2-3 дня).

Пошаговая инструкция по изготовлению навеса своими руками

Подготовительные работы по сборке конструкции легче производить на земле, так как проще поднять краном собранный каркас, чем выставлять каждую перемычку при монтаже наверху.

Поэтапная сборка конструкции из проф трубы:

• Нарезать заготовки в размер соответственно чертежа.
• Соединить сваркой в каркас боковые фермы.
• Приварить фронтальные профили навеса.
• Затем монтируются раскосы.

Все трубы конструкции обрабатываются препаратом против коррозии и красятся в выбранный цвет. Заключительным этапом при изготовлении каркаса своими руками будет поднятие всей конструкции краном и фиксация ее на опорных стойках посредством сварки.

В случае повреждения лакокрасочного покрытия деталей фермы, нужно аккуратно восстановить его. Если нет сварочного аппарата, сборку навеса из профильных труб делают болтовым соединением.

Все отверстия после сверления следует также обработать антикоррозийным лаком. Можно применить еще один метод крепления – это краб-системы, но его используют для небольших навесов, если сечение профиля не превышает 20 мм.

Основной минус у таких хомутов – они не дают возможности составлять фигурные решетки для ферм и кровельного покрытия: все детали должны сходиться под 90 градусов. Применяются такие крепления еще и для каркаса из пластиковых  труб.

Если нет крана, то можно изготовить конструкцию и наверху:

1. На опорах фиксировать горизонтальные направляющие для крепления будущей обрешетки.
2. Затем выставить параллельно проф трубы на расстоянии 350-450 мм.
3. Соединить перемычки с несущими балками навеса сваркой или саморезами.
4. Покрыть настилом из кровельного материала.

При монтаже крыши многое зависит от вида материала. Если в качестве настила используется профнастил, то его нужно укладывать в крайний желоб, соответственно, расход саморезов для крепления кровли будет меньше.

Если же покрытие из поликарбоната, который устанавливается внахлест и имеет меньшую жесткость – то и использование крепежных элементов больше.  Для крепления кровли у навеса из профильных труб применяются саморезы с пресс шайбами.

Все металлические изделия навеса после сварки шлифуются и обрабатываются антикоррозийным составом, а затем красятся.

Самостоятельное строительство металлического поликарбонатного навеса над зоной отдыха

Работы над устройством навеса к дому из металлопрофиля своими руками потребуют определенных физических усилий, однако вы справитесь с этим довольно быстро. Самое главное – подойти к делу ответственно.

Заливка фундамента и установка несущих опор

Фундамент для навесов из металлического профиля делается столбчатый. Ямы копаются ручным или механическим буром, на глубину в 50 см. Армирования не делается, раствор замешивается из 3 частей песка и 1 части цемента. На застывание фундамента потребуется трое суток, после чего можно приступать к дальнейшим работам.

К нижней части опорных столбов привариваются «пятки», — закладные, за счет которых вся конструкция будет крепиться к фундаменту. В закладных по углам просверливаем отверстия и прикручиваем столбы анкерами к бетону. Эту работу выполняем, сверяясь со строительным уровнем.

Делаем навес из металлопрофиля своими руками: фото

Сборка крыши навеса

Ответ на вопрос — как сварить ферму для навеса довольно прост. Это делается они из боковых профилей и раскосных решеток. Обычно первые имеют сечение на 10 мм большее, чем вторые, но оно может быть и одинаковым. Начинаем со сращивания по краям, продолжая затем двигаться к центру:

• Точечное наживление.
• Проверка по уровню и, если нужно, правка кувалдой.
• Полная обварка элементов.

Обычно боковые и стропильные фермы собираются отдельно, затем по очереди устанавливаются на опоры: сначала боковые, а на них стропильные. Однако, если есть подъемное оборудование, весь каркас крыши можно собрать на земле, как это показано на фото ниже.

Строим навес из металла: фото собранного каркаса крыши

Поднимаем фермы или готовый каркас из профиля на опоры – тут понадобится минимум две пары рабочих рук. Далее стандартные действия: точечная сварка, проверка уровнем, а затем постоянная сварка. После того, как вся конструкция каркаса будет собрана, производим зачистку мест сварки от окалины и обработки их антикоррозийным составом. Если металлический профиль не имеет защитного покрытия по всей поверхности – наносим его самостоятельно. К этому этапу следует относиться очень внимательно, так как от него зависит продолжительность эксплуатации навеса.

Навесы из металлопрофиля: на фото отображен процесс монтажа стропильных ферм на опоры

Монтаж поликарбоната

Поликарбонатные листы укладываются на каркас как есть, без снятия защитной пленки. При помощи дрели на них высверливаются отверстия для вхождения креплений – в 4 см от края. Используем не обычные метизы для металла, а специальные термошайбы, с уплотнительными кольцами и заглушками. На отверстие накладываем термошайбу, закручиваем ее саморезом и закрываем его шляпку заглушкой. Вхождение крепежа должно быть строго перпендикулярным поверхности поликарбоната. Закручиваем плотно, но не перетягиваем, во избежание порчи поверхности материала.

На рисунке показано, как крепить поликарбонат к металлическому каркасу навеса: используем специальные термошайбы

Стыковку листов поликарбоната производим при помощи разъемного профиля. Его нижняя часть прикручивается на обрешетку каркаса еще до укладки кровельного материала. Крышка «пристегивается» посредством зубчатого замка, «лапки» которого расположены на обоих частях профиля. На рисунке видно, что крышка снабжена резиновыми прокладками, которые обеспечивают дополнительную изоляцию стыков.

Разъемный профиль

И остается последний шаг – закрываем боковые срезы поликарбонатных листов перфолентой, а затем торцевым профилем. Так мы защитим воздушные каналы кровли от проникновения влаги и загрязнений. На этом строительство металлического навеса окончено, можно переходить к отделке площадки под ним.

Достоинства и недостатки конструкции из металла

Беседка, выполненная из металла, имеет ряд несомненных преимуществ:

• Высокая надежность – металлическая конструкция устойчива к механическим и химическим воздействиям, воздействие внешней среды никак на ней не отобразиться.
• Простота в использовании – при необходимости беседку можно окрасить в любой цвет, сделать это сможет даже собственник участка.
• Привлекательный внешний вид – металлическая беседка имеет дорогой и респектабельный вид, чтобы украсить ее можно использовать кованые элементы.
• Долговечность – такая конструкция способна простоять десятки лет, сохраняя при этом целостность и привлекательный внешний вид.
• Универсальность – беседка из металла отлично смотрится как на территории частного дома, так и в общественных местах.
• Пожаробезопасность. Все металлы не боятся огня, поэтому здесь можно обустроить мангал или барбекю, не переживая за то, что огонь разрушит конструкцию.
• Разнообразие форм и конструкций – постройка может иметь цельно-сварной, или разобранный тип. Разборная версия металлической беседки более практична, так как при необходимости ее можно разобрать и собрать в другом месте.
• Биологическая устойчивость к насекомым и вредителям.
• Не поддается воздействию внешних факторов (устойчивость к ультрафиолетовым солнечным лучам и влаге).
• Широкий ценовой спектр. Металлическая беседка может быть, как экономичной, так и помпезной – все зависит от желания и финансового положения домовладельца.

Что касается негативных моментов, то их у металлической конструкции практически нет. Одним из недостатков можно назвать стоимость конструкции, которая все равно выше, чем на деревянные или пластиковые конструкции. Также негативный момент заключается в том, что металл подвергается коррозии, поэтому нужно регулярно окрашивать конструкцию, поддерживая ее в надлежащем виде.

Полезные рекомендации

Усилить крышу рекомендуется деревянными планками. После заливки фундамента следует подождать несколько дней и только потом приступать к установке гаража

При выборе профлистов, нужно обращать внимание на их марку, и покупать материал с обозначением «С». Такие листы характеризуются повышенной волнистостью и прочностью

Все крепления следует осуществлять с помощью специальных заклепок и саморезов. Для внутренней отделки гаража можно применять различный отделочный материал. Красиво смотрится в оформлении гаража как дерево, так и панели с имитацией камня. Обшивка этими материалами обойдется дешево и помещение внутри приобретет уютный вид. Цвет профлистов для гаража выбирается индивидуально, учитывая стилистику других построек, которые размещены по соседству с ним.

Как сварить беседку из металлопрофиля своими руками

Беседка из металла фото, чертежи и поэтапная инструкция изготовления которой описаны ниже, имеет прямоугольную форму 3*4 м, высотой 2,7 м, крыша – вальмовая, конструкция собирается из металлопрофиля разного сечения.

Парапет беседки можно сделать из готовых кованых решеток, зашить деревом или поликарбонатом

Строительство беседки для дачи из металла начинается с расчистки участка под фундамент. Уберите мусор, перенесите разметку с чертежей на местность, по углам натяните веревку, проверьте геометрию углов.

Как сделать фундамент

Снимите верхний слой грунта. Выкопайте ямы под столбы, глубиной 500-700 мм. В нашем случае это 12 столбов, как показано на схеме ниже.

Фундамент, схема размещения столбов

Столбы можно выложить из кирпича или блоков, в таком случае не забудьте про армирующую обвязку через каждые 3-4 ряда, так же можно использовать асбестовые трубы или готовые бетонные блоки. Мы же будем заливать монолитно-бетонные опоры. На дно ямы насыпьте гравий 100 мм, песок 100 мм, утрамбуйте. Свяжите из арматуры каркас столба, достаточно 4 ребристых прутов 8-10 мм, можно и просто повтыкать арматуру в землю, но в таком случае она быстро проржавеет.

На дно ямы, на подушку, налейте бетон, толщиной 70-100 мм, установите в него подготовленные арматурный каркас, обмотайте его на 2 слоя рубероидом, залейте бетон, чтобы столб был на 100-200 мм выше уровня земли. В середину столбов воткните пруты, чтобы они торчали наружу. К ним будем привязывать каркас беседки.

Полезно знать: Армированный столбик из бетона с поперечным сечением 400*400 мм выдерживает нагрузку до 40 т.

Бетонные столбы можно нагружать через 28 дней, когда раствор полностью встанет

Установка металлического основания

Для вертикальных опор возьмем квадратные металлические столбы 100*100 мм, но подойдут и меньшего сечения. Вертикальные стойки установите на столбы фундамента и закрепите анкерами, дополнительно приварите к заранее выпущенной из фундамента арматуре.

Для увеличения точки опоры и надежности крепления, с одного торца столбов наварите подошву

Столбы по периметру снизу по периметру и средние целесообразно связать швеллером 100*100 мм. Сверху опоры обвязываем прямоугольной трубой, с сечением 40*40 мм, 40*60 мм, центральные опоры так же связываем между собой. Остается изготовить стропильную систему.

Стропила варятся на земле, из трубы 20*20 мм. Можно собрать целиком, а затем поднять краном. А можно изготовить фермы по частям. Отдельно варим коньковый брус, на фото прямоугольник посередине, затем угловые фермы. По месту (на верху) стропильная система дополнительно связывается металлическими трубами.

Стропильную систему можно сделать как из металла, так и из дерева

Металлокаркас очищаем от ржавчины, окалины и масляных пятен, грунтуем и красим. Сверху стропила обшиваем фанерой, толщиной 12 мм, влагостойкой, и на нее стелем мягкую кровлю.  На пол укладываем лаги, деревянные бруски 50*100 мм, их зашиваем шпунтованной доской или декингом.

Металлические беседки своими руками можно декорировать коваными элементами или деревом, здесь все зависит от дизайна металлоконструкций и от бюджета на стройку
