Каркасные дома на сваях

Пример вычисления количества свай

Рассмотрим особенности расчета на примере дома квадратной формы с периметром 8х8.

К другим особенностям строения относятся:

• каркасный тип, крыша из шифера, крыльцо;
• размеры фундамента – 8х8, высота строения – 3 метра;
• в доме 3 комнаты, образованные пересечением сплошной стены длиной 8 метров и перегородки длиной 4 метра;
• каркас изготовлен из бруса 150х150, ростверк – 200х200;
• стены обшиты сендвич-панелями.

Вычисление площади стен:

• наружные – 8*3*4=96 кв. м;
• внутренние – 8*3+4*3=36 кв. м.

Вычисление массы стен при использовании табличных значений для массы 1 кв. м:

• наружные (несущие) – 50*96=4800 кг;
• перегородки – 30*36=1080 кг;
• общая масса – 4800+1080=5880 кг.

Вычисление массы цокольных и чердачных перекрытий при использовании табличных значений для массы 1 кв. м:

• цокольное – 8*8*150=9600 кг;
• чердачное – 8*8*100=6400 кг;
• общая масса – 9600+6400=16000 кг.

Для определения массы дополнительной нагрузки (внутреннего наполнения дома: отделочных материалов, вещей, оборудования) используется табличное значение 350кг/1кв. м. При вычислении нагрузки для двухэтажного дома вес дополнительной нагрузки умножается на 2.

Вычисление общей нагрузки на фундамент:

Вычисление количества свай по формуле К=Р*к/S, где:

«Р» – общая нагрузка;

«к» – коэффициент надежности (в примере – 1.4);

«S» – максимальная нагрузка на 1 сваю (это значение опирается на специфику сваи, в примере это – опора с диаметром 300 мм).

Сопротивление грунта определяется спецификой той местности, на которой возводится дом. В примере это грунт со средней плотностью 3 кг. /куб. см., слабым промерзанием 1 метр и глубоким залеганием грунтовых вод.

Исходя из расчета, можно сделать вывод, что в данном случае нужно использовать 21 сваю.

Приведенный пример показывает возможный вариант вычислений. Он не учитывает конкретную специфику отдельного строения, которая может повлиять на конечное количество свай и их размещение в плане фундамента.

Один из главных моментов – отделочные материалы и прочее наполнение дома, составляющее примерно половину нагрузки. Табличное значение отталкивается от усредненного веса материалов. Если используется массивная обшивка, например, плиты гранита или мрамора, кладка камня или кирпича и т. п., показатель общей нагрузки может существенно измениться. В таких обстоятельствах без точного подсчета веса всех элементов, относящихся к дополнительной нагрузке, не обойтись.

О свайных фундаментах и рекомендованном расстоянии между сваями смотрите в этом видео.

Технологический процесс установки фундамента на сваях

Перед тем как приступить к монтажу самого фундамента, требуется проект дома на сваях

При проектировании следует учесть количество и расположение свай, это зависит от нагрузки, расположение тяжелой бытовой техники и мебели в доме. Расположение коммуникаций.

Изучение состава грунта лучше всего доверить специалистам, профессионалы рекомендуют анализ проводить весной, чтобы достоверно выяснить уровень грунтовых вод.

После того как проект готов и посчитан, сваи куплены

Следует изучить спецификацию, которая прилагается к сваям, в ней указаны все параметры, а также максимальная нагрузка.

Производим разметку участка. Шаг между сваями 2-3 м., допустимая погрешность до 2 см. Сваи устанавливают на всех изгибах здания.

В точках максимальной нагрузки возможно установка нескольких опор, по мере снижения нагрузки возможно увеличение расстояния между опорами. Диаметр свай до 100 мм., используют при строительстве легких конструкций. Сваи с диаметром от 100 мм., используют при строительстве жилых домов.

Монтируем опоры

Установку опор возможно производить тремя способами:

• редукторный,
• механический и
• ручной.

Механический способ — самый быстрый и обеспечивает строгую вертикаль, но затратный.

Редукторный способ, тоже требует специального приспособления, также дорого.

А своими руками придется попотеть и набить руку. Свая используется один раз. Каждая свая может углубляться на различную глубину, это зависит от грунта.

Начинают установку опор с углов фундамента. При длине сваи 2-2.5 м, ее устанавливают вместо монтажа, в специальное технологическое отверстие вставляют металлический прут, и начинают завинчивать, до заданного уровня, в процессе постоянно контролирую вертикаль, с помощью отвеса и строительного уровня.

При длине сваи 2-4 м, для завинчивания используют рычаги длинной 3 м. Как было выше сказано, для возведения винтового свайного фундамента своими руками потребуется 3-4 человека. Допустимый угол отклонения по вертикали до 2 градусов.

После того, как последняя свая погружена, производят обрезку под один уровень. Для этого лучше использовать дальномер или водяной уровень. Для обрезки используют болгарку.

После того, как все обрезали, требуется полости свай забетонировать. Это делается для того чтобы вытеснить воздух и предотвратить процесс коррозии. Раствор можно заказать готовый или приготовить самостоятельно в бетономешалке или корыте, используя цементно-песчаную смесь.

Когда бетон высохнет, навариваем оголовки

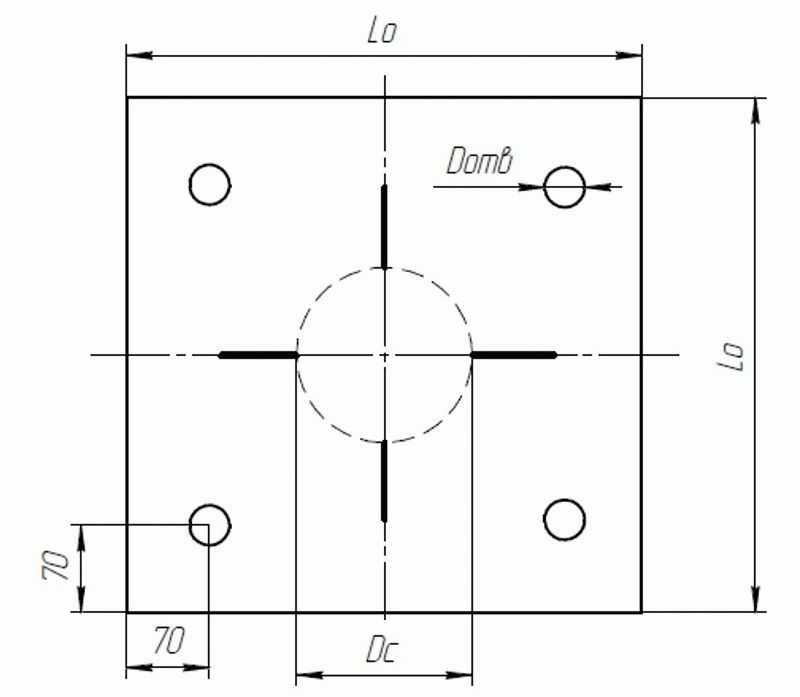

Оголовки – это специальные металлические площадки, предназначенные для фиксирования обвязки из бруса или швеллера.

Обязательно зачищаем все швы и обрабатываем все металлические элементы находящиеся выше уровня земли, специальной антикоррозийной мастикой.

Собираем ростверк

Ростверк – это решетка.

Это основание, на котором возводится строение, выполняется из балок, швеллеров, плит соединенных с оголовками свайного фундамента.

Для тяжелых построек с большой нагрузкой, надо применять швеллеры или плиты, что ведет к удорожанию.

Для легких конструкций достаточно бруса.

Все, фундамент готов, можно приступать к постройке дома.

При желании цоколь дома на сваях, можно отделать декоративным сайдингом, деревом.

Главное — оставить зазор между отмосткой дома и сайдингом.

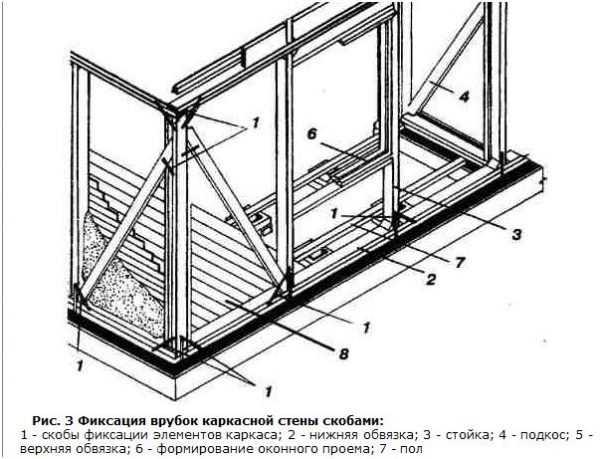

Постройки на основе каркаса

Каркасный дом считается на сегодняшний день менее затратной постройкой, сделанной своими руками. Дерево само по себе стоит гораздо дешевле, чем кирпич и блоки, а ведь и дома на основе цемента нуждаются в утеплении, что делает разницу в стоимости колоссальной.

При этом технологии не стоят на месте, и современные утеплители, пароизоляционные мембраны, гидроизоляционные пленки способны полностью защитить деревянный каркас, благодаря чему он простоит практически сотню лет. Однако для того, чтобы срок эксплуатации не снижался, необходимо следовать технологии каркасного возведения.

Дом на сваях может устанавливаться на разных почвах

Данные технологии начали разрабатываться еще несколько веков назад, и сегодня достигли своего пика. В Канаде, Финляндии, Америки каркасные дома заняли прочнейшее место, не только успешно конкурируя с постройками цементно-кирпичными, но и вытесняя их с рынка. В некоторых районах вы вообще не увидите каменных, и, казалось бы, таких надежных построек, так как каркасный дом гораздо экономнее в эксплуатации. Как построить дом по всем правилам — читаем тут.

Дом на сваях можно строить своими руками

Огромным плюсом считается возможность самостоятельного возведения. Для наших широт и менталитета, где каждый подсознательно хочет принимать участие в строительстве своего дома, это стало приоритетно. К тому же это позволяет здорово сэкономить на оплате специалистов.

Обвязка свай:

основные способы и особенности их применения

Если в качестве фундамента для будущего строения выбран свайный фундамент, то сразу возникает множество вопросов: какие сваи выбрать, как правильно обвязать сваи, чем обвязать сваи? В этой статье я постараюсь дать ответы на эти вопросы.

Итак, по порядку. Если у вас дом из бревна или бруса, и сваи стоят на ровном участке, то может быть вполне достаточно свай с оголовками. Обвязкой в этом случае будут служить нижние венцы будущего дома. Но что делать если дом каркасный, или из сип панелей, или же дом из бруса или бревна, но с каркасными перегородками? В этом случае необходимо обвязать сваи материалом, который не даст сваям “гулять” во время бокового пучения грунтов, и не даст провиснуть стенам на пролётах, больше ширины установки стоек.

Вариантов обвязки достаточно много, но мы остановимся на основных: двутавр, швеллер, брус, бетон (рис. 1). При этом в качестве свай могут быть использованы винтовые сваи, буронабивные сваи, бетонные столбы и т.д.

При выборе в качестве опоры, буронабивных свай (рис. 2), во время заливки можно будет выпустить из сваи шпильку диаметром 14-16мм или арматуру. Так как такие сваи диаметром от 200мм, то им обычно не требуются оголовки и можно укладывать обвязку из бруса или делать ростверк сразу поверх свай.

Если в качестве свай выбраны винтовые сваи, то для обвязки деревом будут нужны оголовки свай. Они могут быть круглые, овальные, квадратные, прямоугольные с усилением и без, с поддержкой или с дополнительным упором. Но обычно используются квадратные, размером 20х20см, это оптимальный размер, у него достаточно большая площадь опоры как для углов, так и для пересечений и стыков, он не большой и не маленький (рис. 3-5).

При использовании в качестве обвязки металлического швеллера, двутавра и т.д., его приваривают сразу к залитой бетоном свае. Также обычно при выборе металла, сваи обвязывают швеллером шириной 16см (см. картинку ниже), реже двутавром, ввиду его большей цены и неудобства монтажа на стыках, так как приходится достаточно много фигурно вырезать, а потом приваривать. По несущей способности, двутавр конечно более выгоден, но при нетяжёлом доме и шаге свай менее 3м, может быть достаточно и швеллера 16см. Я всегда заказчикам рекомендую швеллер, и объясняю, как и писал выше, что швеллер не даст сваям “гулять” во время морозного пучения грунтов, а дополнительно уложенный сверху брус, хотя бы 15х15см, уменьшит прогиб примерно в 2-4 раза, в зависимости от длинны пролёта и его нагруженности.

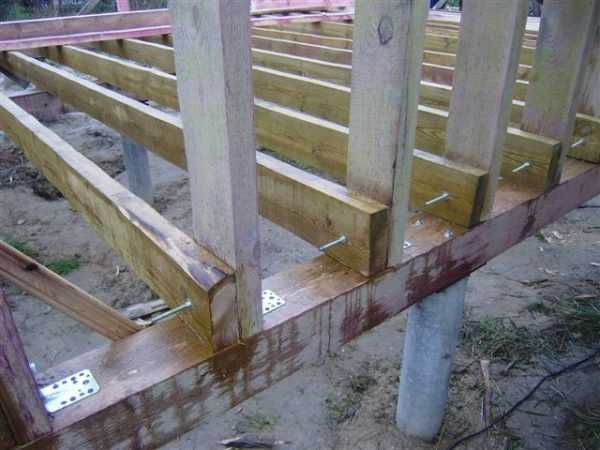

Если вы в качестве обвязки выбрали брус, то есть несколько вариантов обвязки: брус в один ряд, брус в 2 ряда со сдвигом и с перехлестом запилов или составной брус. В качестве составного бруса используются доски, установленные на ребро и сколоченные в шахматном порядке (см. картинки ниже). Преимущество такого метода в том, что мы достаточно равномерно соединяем обвязку и равномерно распределяем нагрузку по свае и всему её оголовку. Минус данной технологии в том, что приходится достаточно долго всё размечать и подгонять, а потом много сколачивать и связывать, в большинстве случаев на болты или шпильки. При таком методе желательно использовать хорошо обработанные сухие доски, чтобы на этапе стройки между ними не заложить плесень и грибок.

При выборе в качестве обвязки бруса (см. картинки ниже), необходимо сделать правильный запил. Правило гласит: максимально нагруженный брус запиливается сверху, а менее нагруженный запиливается снизу (рис. 5 – тёмный брус нагруженный, светлый менее нагруженный). При использовании обвязки в два бруса, запилы повторяются с точностью до наоборот и стыки по длине сдвигаются на соседнюю сваю. Также последнее время при появлении хорошего крепежа очень часто стали использовать запилы в 1/2 или 3/4 дерева не по высоте как всегда, а по толщине (рис. 4) или вариант запила под углом (рис. 6). В этих вариантах надо использовать шпильки и/или длинные и прочные саморезы. Метод опять же сложен ввиду необходимости высокой точности запилов, стыковки дерева как между собой, так и с оголовками свай.

Для прикручивания бруса к оголовкам обычно используют шпильки диаметром 8-12мм или сантехнические болты диаметром 10-12мм и длинной 100-150мм. Неудобство работы со шпильками в том, что приходится сверлить отверстия в брусе под них, сверлом длинной 20см, снизу, через оголовок. А если сложить сверло 20см+30см дрель и всего 30-40см просвет между оголовком сваи и землёй, то это становится большой проблемой. Под болты же достаточно сверла диаметром 6мм и длиной 10см, со сверлением под небольшим углом.

Технология выполнения монтажных работ

Смонтированный фундамент Работы по монтажу винтовых свай выполняется в следующей последовательности:

1. Подготовительный этап.

На этом этапе выполнения работ рисуется план-схема свайного поля с привязкой его на местности. В плане отражаются все геометрические размеры между отдельными сваями и размеры привязки основной точки, с которой будет размечаться свайное поле на местности.

Заказываются и приобретаются сваи нужного размера, решается вопрос с доставкой бетона на строительную площадку.

1. Выполнение монтажных работ.

Работы начинаются с определения места расположения основной точки свайного поля на местности.

После этого, в соответствии с план-схемой, переносится разметка свайного поля на строительную площадку.

Работы выполняются с особой тщательностью, требуемые размеры соблюдаются с точностью до миллиметра. В противном случае это затруднит выполнение дальнейших работ.

Завинчивать сваи можно двумя способами, это:

• С использование специальной техники – более качественный и быстрый способ. При использовании техники требуется меньшее количество трудозатрат, но требуются финансовых расходы, т.к. техника есть только в специализированных организациях, а приобретать ее для одного объекта нецелесообразно.
• Вручную – менее затратный способ в финансовом плане, но более трудоемкий.

При завинчивании свай вручную, работы выполняются в следующей последовательности:

• В местах установки свай, садовым буром, имеющим диаметр меньше, чем у монтируемой сваи, выполняется засверливание грунта на глубину меньшую, чем ее длина.
• Свая устанавливается в просверленное отверстие и выставляется строго вертикально.
• В монтажное отверстие сваи, которое расположено на ее конце, расположенном выше уровня земли, вставляется рычаг (металлический лом, труба, арматура), с таким расчетом, чтобы на него могли оказывать давление с двух противоположных сторон.
• Выполняется завинчивание сваи в направлении, соответствующем буру, расположенному на конце сваи в земле.
• При выполнении засверливания отслеживается, в постоянном режиме, вертикальность расположения сваи.
• Засверливание продолжается до глубины, соответствующей расчетным значениям конкретного фундамента.

После того, как все сваи завинчены выполняется заливка внутреннего пространства трубы бетоном, с последующим подрезанием труб на одной высотной отметке.

Завершающий этап.

Когда сваи залиты бетоном и обрезаны в одной горизонтальной плоскости, выполняется устройство ростверка, по поверхности которого, в дальнейшем, выполняется монтаж каркасного дома.

Монтаж свайно-винтового фундамента своими руками

Установка свайно-винтового фундамента выполняется в несколько этапов:

1. Разметка участка.
2. Погружение и выравнивание свай.
3. Заливка бетоном.
4. Обвязка ростверком.

Разметка СВФ не представляет особых затруднений – поскольку земляные работы отсутствуют, достаточно наметить оси стен, перегородок и дополнительных конструкций либо оборудования. Это выполняется путем установки колышков немного дальше углов будущего строения, между которыми натягиваются шнуры. Можно использовать 2 колышка с горизонтальной перемычкой и между ними натянуть две нити по наружным размерам свай.

Фото 8. Разметка мест установки свай

Остальные этапы нуждаются в более тщательном рассмотрении.

Вкручивание свай и их выравнивание относительно горизонтальной плоскости

Технология ввинчивания свай не зависит от разновидности лопастей, наконечников и особенностей грунта:

• Подготовка направляющих приямков – для этого можно использовать ручной или мотобур. Скважины делаются на глубину до 0,5-0,7 м и диаметром немного меньше, чем лопасти. Это позволяют более точно позиционировать трубы и облегчить их вкручивания в грунт.
• Ввинчивание – в специальные отверстия в сваях продевается лом или длинная толстостенная труба подходящего диаметра и силами 2-х рабочих выполняется их вкручивание в грунт путем передвижения по кругу. Третий человек в это время контролирует вертикальный уровень сваи с помощью строительного уровня.

Фото 9. Погружение свайных опор фундамента вручную

Погружение может осуществляться и механическим способом, но для этого требуется специальное оборудование.

Фото 10. Вкручивание винтовых свай механическим способом

Технология устройства свайно-винтового фундамента предполагает необходимость обвязки свай ростверком (деревянными, металлическими или бетонными балками), который будет устанавливаться на оголовках. Поэтому все выступающие над поверхностью земли свайные опоры должны находиться в единой горизонтальной плоскости.

Выравнивание свай осуществляется следующим образом:

• Разметка единого горизонтального уровня на всех трубах – для этого можно использовать лазерный или водяной уровень.
• Обрезка трубы по разметке – выполняется с помощью болгарки.

Фото 11. Процесс обрезки винтовых опор

Подробная инструкция по монтажу свайно-винтового основания рассмотрена в следующем видео:

Заливка бетоном

Эксперты настоятельно рекомендуют выполнять монтаж свайно-винтового фундамента с заливкой полостей труб бетоном. Это обусловлено склонностью труб к образованию конденсата на внутренних поверхностях даже при условии абсолютно герметичной приварки оголовков. А заполнение полости бетоном позволяет предупредить этот эффект и увеличить пространственную жесткость конструкции.

Фото 12. Заливка свай бетоном

Обвязка свай ростверком

Как правило, ростверк сооружается на высоте 0,5-0,7 м от поверхности земли. Для этого могут применяться деревянные и металлические балки. Также обвязка может быть выполнена путем заливки монолитной железобетонной ленты.

Технология обвязки свай разными материалами:

• Железобетон – стоит дороже по сравнению с другими видами обвязки, но позволяет возводить даже здания даже из кирпича. Техника работ заключается в сборке опалубки, изготовлении армирующего каркаса, его связке со сваями с помощью рифленой арматуры и последующем бетонировании.

  Фото 13. Свайное основание с железобетонным ростверком

• Деревянные балки – применяются преимущественно при строительстве брусовых, бревенчатых и каркасных домов. Технология работ предполагает необходимость приваривания плоских оголовков для крепления бруса. Балки между собой соединяются в полдерева и фиксируются к оголовкам с помощью саморезов, болтов или гвоздей.

  Фото 14. Свайный фундамент с обвязкой из деревянных балок

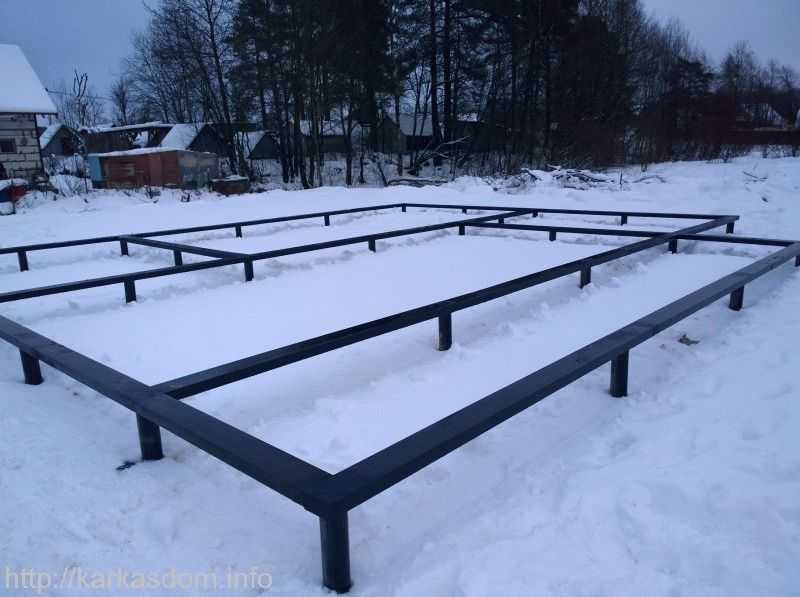

• Металлические балки – для обвязки обычно применяются швеллеры, которые крепятся тоже к оголовкам, но при помощи сварки.

  Фото 15. Обвязка свай с применением стального швеллера

Как видите, сделать винтовой фундамент своими руками вполне реально и для этого необязательно привлекать бригаду строителей и нанимать спецтехнику. Главное здесь – правильно определить глубину залегания плотных несущих пластов, шаг установки свай и их количество.

Брус обрезной 200х200х6000 ГОСТ 1-й сорт СофриноБрус изготавливается из сосны и ели — хвойных пород с естественной влажностью 20-30%.

От 11500 руб/м³Подробнее

Брус обрезной 150х150х6000 ГОСТ 1-й сорт СофриноБрус изготавливается из сосны и ели — хвойных пород с естественной влажностью 20-30%.

От 11500 руб/м³Подробнее

Брус обрезной 200х200х6000 ГОСТ 1-й сорт Софрино

Брус обрезной 150х150х6000 ГОСТ 1-й сорт Софрино

Минимальное и максимальное значение между опорами

Согласно требованиям СНиП, минимальным расстоянием между двумя соседними винтовыми сваями является двойной диаметр лопастей. То есть, если имеются опоры с лопастями 30 см, минимальным расстоянием между ними будет 60 см.

Необходимо учесть, что это расстояние между лопастями, то есть при разметке, отмечая оси свай, следует считать не 2, а 3 диаметра. Максимальное расстояние определяется отношением веса дома к количеству свай.

Необходимо учитывать материал и сечение ростверка, чтобы не получить излишнюю подвижность балок в центральной части каждого пролета. По всем расчетам максимум всегда определяется как 3, в некоторых случаях — 3,5 м.

Выходить за пределы этих значение нельзя, это создаст угрозу конструкциям дома.

Свайно-забивные фундаменты под ключ

Фундамент из железобетонных свай является распространенным конструктивным решением, целесообразным при строительстве на участке с неровным рельефом и неустойчивым грунтом. Заказ в строительной организации фундамента под ключ выгоден по многим причинам:

• Сроки. Выполнение работ и срок сдачи оговаривается в договоре.
• Разумные цены. В стоимость входит доставка опор к месту строительства и использование сваебойной машины. После установки и выравнивания опор можно сразу приступать к устройству ростверка.
• Условия. Работы по подготовке территории, разметке и забивке проводятся опытными специалистами, на чью работу предоставляется гарантия.

Опалубка для свайно-ростверкового фундамента Источник bel-dom-stroy.ru

Стоимость

Стоимость транспортировки и забивки опор нивелируются экономией материала и времени. Для дома площадью 200 м2 (Московский регион) цена на:

• Свайный фундамент. Установка свай — 380-400 тыс. руб., обвязка ростверком — от 750 тыс. руб., комплексный пакет (вместе с ж/б перекрытием) — от 1100 тыс. руб.
• Монолитный плитный. 1500-1600 тыс. руб.
• Ленточный. 1600-1750 тыс. руб.

Цена на забивку ж/б сваи зависит от ее размера:

• Сечение 0,2х0,2 м, длина 3 м — 6-7 тыс. руб.
• Длина 4 м — 7,5-8,3 тыс. руб.
• Длина 5 м — 8,5-9,5 тыс. руб.
• Длина 6 м — 9,5-11,5 тыс. руб.

О фундаменте с ростверком для частного дома на видео:

Этапы возведения

После заключения договора и определения параметров свайно-ростверкового фундамента начинаются полевые работы:

• Подготовка. Участок застройки выравнивается и очищается от мусора, подвозятся материалы.
• Разметка. Проектное положение опор выносится в натуру с помощью геодезических инструментов (теодолит, нивелир).
• Проба. Забивается пробная свая (оценивается грунт).
• Забивка. Забивные сваи для частного дома устанавливается в нужную точку, выводится в вертикальное положение и погружается в грунт на нужную глубину.

Обрезка установленных опор под один уровеньИсточник blog-potolok.ru

• Обрезка. Используя нивелир (прибора для измерения относительных высот) верхние части опор размечают по одной высоте и срезают.
• Обустройство ростверка. Вокруг опор собирается опалубка, в которой вяжется и закрепляется арматурный скелет; в подготовленную форму заливается бетон.

Профессиональное оборудование

Несколько десятилетий назад технология обустройства свайно-забивного фундамента была дорогой и громоздкой процедурой. Для загородных домов применялись альтернативные варианты — винтовые и буронабивные сваи, менее надежные и долговечные.

Грамотно рассчитанный фундамент способен выдержать многоеИсточник de.decorexpro.com

Появление в частном строительстве фундамента на ж/б забивных сваях позволило создавать надежные дома любого размера там, где раньше это было невозможно или затруднено. Фундамент на забивных сваях, обустроенный по современной технологии и с учетом характеристик грунта, способен служить надежной опорой для загородного дома любого типа.

Рекомендации при выборе фундамента

Целесообразность возведения фундамента на сваях, плюсы и минусы полученной в итоге конструкции, зависят от многих факторов.

Постройка на винтовых сваях

Свайно-винтовое основание не подходит для строений из кирпича, бетона или железобетонных блоков. Стационарное здание постепенно разрушится из-за неравномерной усадки фундамента в грунте. Рассчитывать на его долгий век не приходится.

Свайно-винтовой фундамент под террасуИсточник domstroy-remont.ru

Данный тип фундамента идеально подходит для легковесных каркасных, каркасно-щитовых или деревянных построек, обладающих определённой подвижностью.

Имея дом на свайно-винтовом фундаменте, можно без особых затрат сделать пристройку. Это удобно, когда ошиблись с планировкой или первоначально не было достаточно средств на строительство здания большей площади.

Требования к грунту

Для некоторых видов грунтов рекомендуется именно свайно-винтовой тип основания. Он подходит практически для всех видов, кроме крупнокаменистого грунта. Предпочтителен на песчаных, суглинках или заболоченных местностях, на которых невозможно установить ленточный фундамент.

Забирка свайно-винтового фундаментаИсточник yastroyu.ru

Скорость процесса

Если необходимо построить здание в сжатые сроки, то свайно-ленточный фундамент – лучший выбор. Во-первых, быстро и просто возводится само основание. Во-вторых, после его выполнения нет необходимости ожидать окончательного утверждения и усадки, как при бетонной технологии, которая потребует приостановить работы приблизительно на месяц. Сразу после организации основания можно приступить к возведению стен.

Как и любая другой фундамент, имеют винтовые сваи преимущества и недостатки, которые нельзя игнорировать при применении такого основания для постройки жилого дома.

Преимущества технологии

Технология достаточно простая, все этапы могут выполнить несколько человек, обладающих навыками подобных работ. Опытным мастерам на возведение фундамента под небольшое здание необходимо всего пару дней.

Процесс не требует серьёзных земляных работ, а также использования:

• крупных транспортных средств для доставки материалов;
• специализированных установок для замешивания бетонной смеси.

Как правило, для обвязки свайной конструкции используют пиломатериалы, монтаж которых также не сложен.

Установка свай под фундаментИсточник krutim-svai.ru

Технология установки винтовых свай позволяет осуществлять работы в холодное время года. Проводятся специальные расчёты, определяющие глубину загона свай в конкретной местности, она должна быть ниже уровня промерзания почвы. Достаточная устойчивость грунта к пучению в морозы на расчётной глубине позволяет устанавливать винтовые сваи в землю в это время.

Ещё несколько плюсов

Оценивая фундамент на винтовых сваях, его минусы и плюсы, следует сказать, что количество положительных факторов гораздо больше числа отрицательных. Явные преимущества объясняют растущую популярность винтовых свай в частном строительстве:

1. Допустимость организации на подвижных почвах или сложнорельефных поверхностях. Можно устанавливать на участке с уклоном до 8 м.
2. Экономия времени и средств. Стоимость материалов и работ для свайно-винтового фундамента меньше в 5 раз по сравнению с ленточным аналогом, и в 3 раза относительно плиточного (для зданий одинаковой площади).
3. Возможность получить сухой и тёплый пол без дополнительных работ. Построенное на сваях здание располагается выше уровня земли, что защищает от проникновения влаги, предотвращает гниение пола.

При этом основание на сваях не проигрывает бетонному фундаменту по сроку службы. Построенная по всем правилам конструкция прослужит не менее 50 лет.

Недостатки

Несмотря на многочисленные достоинства, есть несколько недостатков, которые необходимо учитывать:

1. Трудности при организации подвального помещения. Понятно, что особенности конструкции не предполагают наличие боковых стен, поэтому устройство подвала потребует дополнительных работ и средств.
2. Не подходит для горной местности. Каменная почва не позволит проникнуть сваям на требуемую глубину.
3. Опытные специалисты считают, что подобное основание подходит для укрепления только одноэтажных каркасных построек.

Отрицательных моментов может быть больше, если неправильно выполнить расчётные, строительные работы, а также применять некачественные материалы.

Возведение каркаса

Возведение каркаса начинается с установки обвязки. Ее делают из бруса, который укладывают на оголовок или ростверк. Он укрепляется стержнем. Угол крепления может быть разным, но обычно его делают замком.

Обвязка и крепление в каркасном доме на сваях

Кроме вертикальных стоек, конструкция укрепляется горизонтальными перемычками, которые делают каркас более жестким и менее подвижным.

По углам устанавливают подкосы, которые обеспечивают фиксацию угловых стоек.

Фиксация каркасной стены

В местах, где будут окна и двери, стойки соответственно не устанавливаются, однако каркас окна крайне важно собрать правильно. Проем окна образуется стойками, их обычно три штуки, и они расположены впритык

На первой стойке окна лежит балка проема, эта стойка самая короткая. На второй стойке лежит доска несущего ригеля проема. На третьей стойке лежит брус обвязки самого дома.

Схема окна в каркасном доме

Под балкой проема укладывают дополнительные укороченные шаговые стойки. Они выполняют поддерживающую функцию для балки.

Укороченные шаговые стойки можно устанавливать не только снизу окна, но и сверху, если позволяет высота дома. В таком случае они гораздо лучше распределят нагрузку на несущий ригель проема.

Оконные балки в каркасе дома

Не забудьте: все деревянные элементы должны быть тщательно обработаны огнебиозащитой, а при монтаже каркаса деревянные элементы не должны соприкасаться с железом. В противном случае дерево начнет разрушаться.

О преимуществах каркасных домов читаем здесь.
