Строительство загородных домов по технологии sip: эволюция и мифы технологии, достоинства и недостатки, этапы строительства

Самостоятельное изготовление СИП-панелей

Поскольку материал пользуется большой популярностью, то нашлись умельцы, которые научились делать его «кустарными методами» в домашних условиях. С одной стороны, конструкция довольно простая. С другой — имеется немало тонкостей, о которых новички не знают.

Чтобы изготовить панель, потребуются:

• листы оболочки (фанера, металлопрофиль и др.);
• утеплитель;
• клей.

Есть два вида клея — однокомпонентный и двухкомпонентный. Однокомпонентные клеящие смеси затвердевают при контакте с воздухом. Двухкомпонентные аналоги состоят из полиольного компонента и изоционатного активатора, и твердеют, когда эти вещества вступают в химическую реакцию друг с другом.

К клею предъявляются следующие требования:

• долговечность (фабричные СИП-плиты сохраняют свойства 50 и больше лет);
• отсутствие ядовитых компонентов, которые вредят здоровью или экологии;
• влагоустойчивость;
• сохранение свойств при широком диапазоне температур от -40 до 50 °C.

Технологический процесс выглядит так:

1. Первый лист укладывают на пол или другую ровную поверхность.
2. Наносят тонким полиуретановый клей. Для этого используют специальный распылитель или зубчатый шпатель.
3. Укладывают утеплитель.
4. Смазывают клеем второй лист.
5. Намазанной стороной второй лист кладут на утеплитель.
6. Выдерживают панель под утяжелителем 2–4 часа, пока клей полностью не отвердеет.

Цены на теплоизоляционные материалы

Теплоизоляционные материалы

Полиуретановый клей наносят очень оперативно, поскольку он быстро высыхает, после чего его невозможно растворить какими-либо продуктами. Размягчается он только под воздействием температуры 300–500 °С, но в домашних условиях нагреть заготовку до такой степени невозможно. Чтобы обеспечить нужную скорость работы, потребуется помощник.

Как говорилось, на последнем этапе самодельную SIP отправляют под пресс. Давление по всей поверхности должно быть около 300 г/м2. Для этого используют пресс — как правило, ручной затяжной, складывая готовые панели одну на другую. Если такого механизма нет, прибегают к помощи вакуумного насоса:

1. Тентовым материалом накрывают только изготовленные панели так, чтобы получилась герметичная упаковка.
2. Вакуумным насосом выкачивают из «пакета» воздух.
3. Оставляют под тентом на 40 минут, не дольше.
4. Снимают покрытие и дают панелям отлежаться 24 часа.

Замок между панелями делают при помощи брусьев. Для этого с одной стороны по длине закладывают брусок по толщине панели, с другой стороны вырезают утеплитель на глубину, соответствующую заходу бруса.

Замок в панелях

СИП-панели — удобный, современный строительный материал. При правильном обращении из него можно построить энергоэффективное и долговечное жилье, причем за разумные деньги.

Этапы строительства

Начинают с выравнивания участка и разметки. Далее приступают непосредственно к возведению дома.

Выбор фундамента

Используют следующие виды фундаментов:

1. Столбчатый из штучного материала. Этот вариант требуется крупному строению (2 этажа + мансарда).
2. Из буронабивных свай (столбчатый железобетонный). Подходит для 1-этажных зданий.

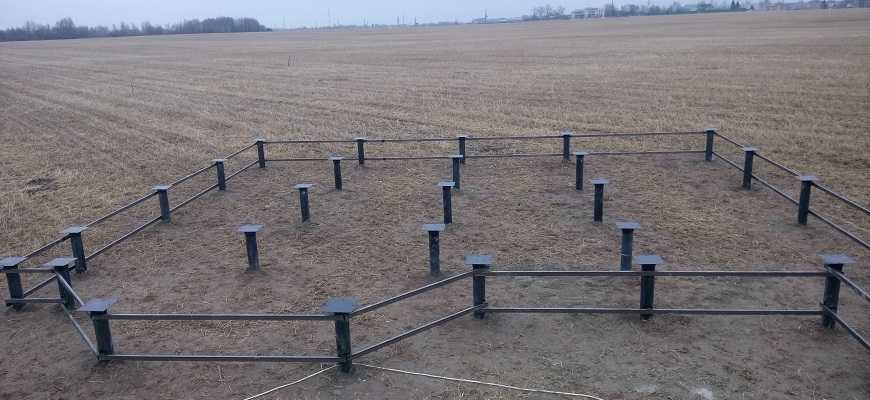

3. Из винтовых свай. Подходит для всех типов зданий. Превосходит другие виды в быстровозводимости, но обходится дороже.

Ленточный и плитный фундаменты используют только на проблемных грунтах:

• нестабильных (торфяники и проч.);
• каменистых;
• содержащих полости.

При строительстве используют фундамент из винтовых свай.

Нулевой уровень

На каменный фундамент укладывают 2 слоя гидроизоляции и затем обвязочный брус 200х200 мм, обработанный антисептиком и битумом. Между собой древесину скрепляют стальными накладками на саморезах. Соединение с основанием обеспечивается закладными шпильками.

На обвязку укладывают балки пола первого этажа (крепят длинными гвоздями), затем между ними размещают панели SIP шириной 625 мм и толщиной 224 (мм). Снизу их предварительно обрабатывают битумной мастикой.

Принцип соединения СИП-панелей

Утеплитель в SIP подрезают электрическим термоножом — так, чтобы края ОСП выступали за него. Далее получившимся пазом 2 панели надевают на промежуточный элемент — шпонку.

В этой роли выступает:

1. В каркасной технологии — брус.
2. В бескаркасной — узкая СИП меньшей толщины.

На шпонку или торцы панелей SIP предварительно наносят монтажную пену для герметизации соединения. Далее ОСП прибивают ершеными гвоздями длиной 50-65 мм с шагом 10-15 см.

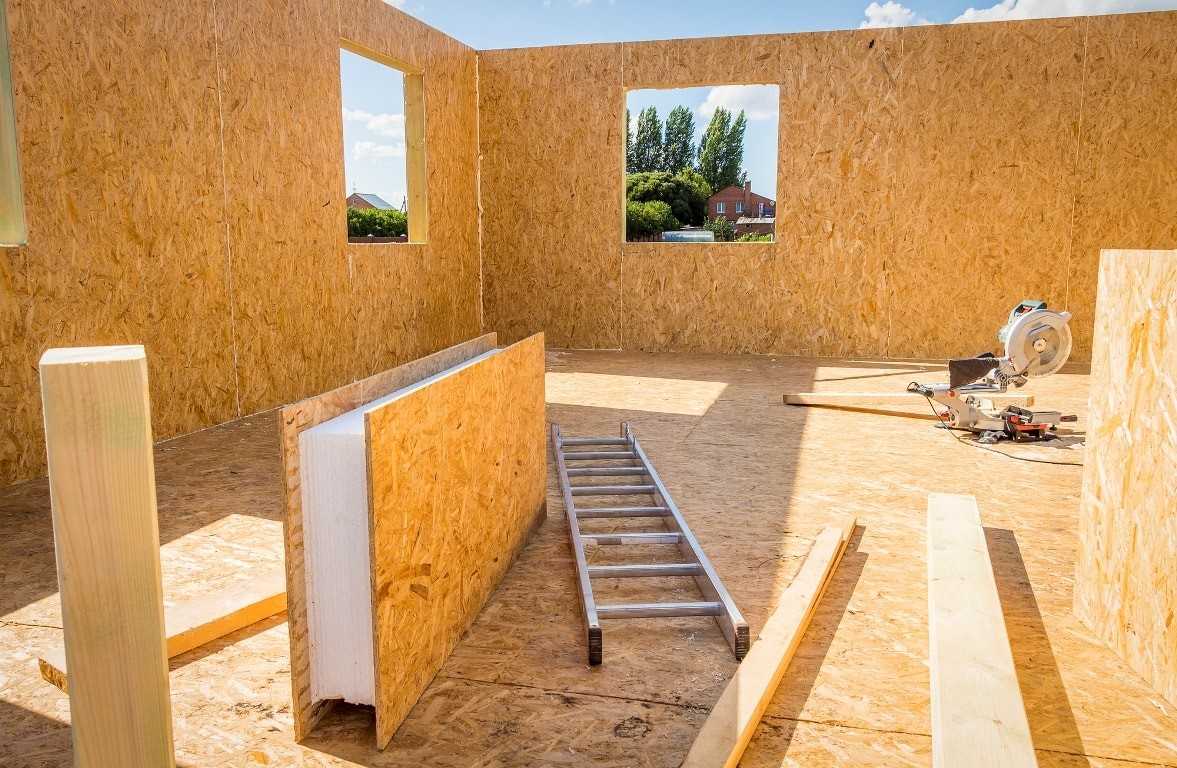

Возведение стен

На обвязку набивают стартовую доску. Далее на нее надевают SIP, начиная с угла. Торец крайней панели закрывают доской. На углу панели СИП скрепляют длинными саморезами с шагом 40-50 см.

Проемы усиливают металлическими перфорированными уголками. Но лучше обрамить их брусом, утопленным в выборку утеплителя на 40 мм.

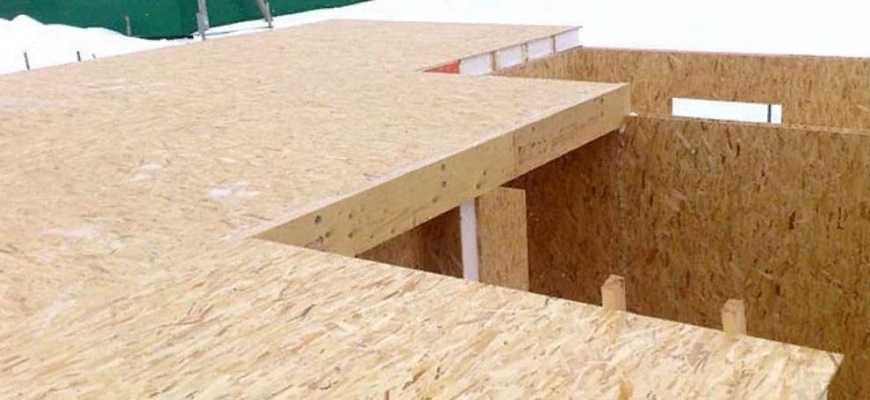

Межэтажное перекрытие

В верхние пазы стеновых панелей закладывают доску и прикручивают ее к ОСП. На этот элемент опираются балки и панели перекрытия. Половые «сэндвичи» имеют толщину не менее 174 мм.

Торцы панелей SIP тоже закрывают доской с предварительным нанесением монтажной пены.

Межэтажные перекрытия.

Стены второго этажа

Продолжают установку СИП по тому же принципу. Если второй этаж является мансардным, их подрезают до нужной высоты и формы (на фронтонах).

В верхние пазы закладывают брус, играющий роль мауэрлата.

Крыша

В кровельной системе в качестве шпонки используют только бруски. Одновременно они играют роль стропил.

На коньковой балке СИП стыкуют 2 способами:

1. С подрезкой под углом, соответствующим наклону ската (симметричный вариант).
2. Без подрезки: торец одной панели упирается в грань другой. Вторая должна иметь увеличенную длину.

Коньковую балку тоже подрезают. SIP прикручивают к ней с шагом в 30-40 см.

Сверху стык накрывают коньковой планкой из оцинкованной стали.

Материал по теме: Выгода от использования солнечных батареи в частном доме

Виды

По типу применения сэндвич-панелей самыми распространенными являются:

1. Для возведения стен и кровли. Используются панели с внешними слоями из листового металла с оцинкованным слоем.
2. Для отделки откосов. Применяются панели с внешними слоями из ПВХ.

OSB (ОСП)

Для возведения жилых домов используют сэндвич-панели, у которых внутренний и наружный слои выполнены из OSB (ОСП) плит. Но для них, после завершения выполнения всех строительных работ, обязательно придётся произвести внутреннюю и наружную отделку.

Пенополистирол

Это легкий и прочный материал с низкой теплопроводностью. Однако необходимо помнить, что это искусственный материал, при изготовлении которого используется синтетическая основа с добавлением газа. В отличие от минеральной ваты, пенополистирол плохо пропускает влагу, что чревато вероятностью развития грибка и создания высокого уровня влажности во внутренних помещениях здания. В данном случае, вам обязательно необходимо будет дополнительно выполнить систему принудительной вентиляции помещения.

Пенополиуретан

Панели, заполненные таким современным утеплителем, обладают максимальными теплоизоляционными свойствами, однако хуже всех пропускают влагу, что требует особо качественного принудительного вентилирования внутренних помещений, в противном случае эксплуатационные и технические характеристики материала ухудшатся.

Минеральная вата

Выполнены из природных компонентов, являются максимально подходящим материалом для обеспечения безопасности человеческого здоровья и окружающей среды. Минеральная вата отличается негорючестью, прочностью, легким весом, хорошо поглощает внешние звуки, защищает потерю тепла жилищем, создавая комфортные условия пребывания людей внутри помещения. Все эти характеристики способствуют тому, что панели этого типа рекомендованы для возведения жилых и пищевых помещений. Удовлетворяют требованиям всех санитарно-гигиенических норм.

Монтаж дома

Для строительства дома по каркасно-панельной технологии недостаточно одного фото, вам понадобится проект, разработанный в соответствующей организации. Процесс возведения фундамента мы намерено упустим, отметим только, что для такого дома понадобится мелкозаглублённое ленточное основание, столбчатая или свайно-винтовая конструкция, можно использовать и незаглублённый плитный фундамент.

Намного важнее знать, как выполняется монтаж стеновых сэндвич панелей. Для этого вам стоит придерживаться следующей последовательности действий:

1. Сначала производится укладка обвязочного бруса. Для этого используем изделие сечением 25х15 см. Брус монтируется на ленточное основание или ростверк в центральной его части. Горизонтальность элемента тщательно контролируется.
2. В углах брус соединяется «в лапу» или «в полдерева». Соединение дополнительно фиксируется деревянным нагелем. Установка нагеля выполняется в просверленные отверстия диаметром 2 см и длиной 10-15 см.
3. Брус фиксируется к основанию на анкерах. Шаг крепежей – 1,5-2 м, а в углах используем по два крепёжных элемента. Для этих целей берём анкеры длиной 35 см и диаметром 1-1,2 см. Головки анкеров утапливаем в обвязочный брус.

Пол из СИП панелей

Подготавливаем брусья для лаг. Эти же брусья будут выступать балками-шипами, которые будут вставляться между панелями. Балка должна быть такой длины, чтобы она укладывалась в паз на обвязочном брусе и прочно опиралась на конструкцию основания. Для панелей толщиной 174 мм берём балки размером 15х5 см, а для изделий толщиной 224 мм подойдут балки сечением 20х5 см. Далее панели подрезаем до необходимой длины. Для выемки утеплителя используем терморезак.

Дальше монтаж ведём в такой последовательности:

1. Сборку начинаем вести с углового элемента. Дальше сращиваем все панели по длинной стороне вряд.
2. В паз панели задуваем монтажную пену и вставляем балку. Изделия плотно прижимаем на несколько секунд. Выполняем дополнительную фиксацию при помощи оцинкованных саморезов (шаг установки 15 см) или шурупов по дереву.
3. После этого со стороны балки прикрепляем вторую панель. Перед этим паз панели также стоит запенить. Элемент надеваем на балку и плотно прижимаем.
4. Собрав таким образом весь пол, закрываем досками толщиной 2,5 см пазы по периметру пола. В этом случае также используем монтажную пену для предварительного заполнения паза.
5. Затем собранную конструкцию при помощи строительной техники или рычажного механизма укладываем на обвязочный брус и основание. При этом лаги должны точно попасть в места вырубки, которые выполнены под них в обвязочном брусе. Лаги в месте опирания на фундамент крепим к нему при помощи анкеров и стальных уголков.

Монтаж стен

Очень важно правильно и строго вертикально установить две угловые панели, поскольку остальные элементы будут ровняться по ним

Сначала нужно уложить направляющую доску (лежень). Ширина доски зависит от толщины панели. Доску укладываем на обвязочный брус и крепим саморезами с шагом 35-40 см. Монтаж панелей начинаем вести с угла

Очень важно правильно и строго вертикально установить две угловые панели, поскольку остальные элементы будут ровняться по ним. Для этого заполняем пеной нижний паз элемента и ставим его на лежень, фиксируем саморезами с шагом 15 см

Две соседние панели плотно соединяем друг с другом. Можно использовать брус или обойтись без него, запенив паз и скрутив элементы саморезами

Шаг установки крепежей 50 см. Аналогично устанавливаются все последующие элементы. После этого верхний паз изделий заполняется пеной и в него укладывается верхний обвязочный брус сечением 15х20 см. Брус фиксируем саморезами к панелям. Проёмы под оконные и дверные блоки можно вырезать в уже установленных элементах. Балки перекрытия фиксируются в брусе верхней обвязки одним из традиционных способов: врубкой, на кронштейнах или при помощи стальных уголков.

Можно использовать брус или обойтись без него, запенив паз и скрутив элементы саморезами. Шаг установки крепежей 50 см. Аналогично устанавливаются все последующие элементы. После этого верхний паз изделий заполняется пеной и в него укладывается верхний обвязочный брус сечением 15х20 см. Брус фиксируем саморезами к панелям. Проёмы под оконные и дверные блоки можно вырезать в уже установленных элементах. Балки перекрытия фиксируются в брусе верхней обвязки одним из традиционных способов: врубкой, на кронштейнах или при помощи стальных уголков.

В доме из сэндвич-панелей можно выполнить стандартную стропильную крышу.

https://youtube.com/watch?v=fpb34x1duAs

Достоинства

Для того чтобы начать строительство дома, необходимо сделать фундамент. Используя кирпич или бетонные блоки, нужно делать монолитное основание с достаточно большой глубиной заложения. Используя SIP панели, фундамент можно делать не таким громоздким. Это связано с тем, что стены в конечном счете будут оказывать небольшую нагрузку. В среднем вес одной панели составляет 60 кг.

Плюсы заключаются также в высокой пожаростойкости. При тестировании было выявлено, что материал в состоянии сдерживать огонь на протяжении одного часа. Это делает материал третей степени огнестойкости. Также они обладают таким положительным качеством как — самозатухание. Это обусловлено тем, что в состав входит антиперен. Материал нетоксичен и при возгорании не выделяет никаких отравляющих веществ. ОСП и пенополистирол абсолютно безопасны для человеческого здоровья. Поэтому они могут быть смело использованы для строительства временных и жилых сооружений.

• Прочность — это одно из достоинств SIP панелей, против которого нельзя ничего сказать. Для строительства этот показатель очень важен. На стены в будущем можно будет вешатьполки, кронштейны и другие тяжелые предметы мебели.
• Устойчивость может быть обеспечена добавлением каркаса жесткости, в качестве которого используются вертикальные и горизонтальные бруски внутри конструкции.
• Жесткость достигается за счет того, что склеивание всех слоев осуществляется специальным клеевым составом под давлением пресса. Долговечность является неоспоримым преимуществом. В среднем SIP панели в состоянии прослужить более 50 лет, при этом сохранив все свои достоинства, устояв против различных воздействий.
• Небольшая толщина панелей важна во время строительства. Толщина в три раза тоньше, чем каменная кладка, при этом все теплосберегательные характеристики отвечают нормам.
• Для внутренней и наружной отделки можно использовать самые различные материалы. Благодаря идеально ровной поверхности нет необходимости выполнять подготовительные работы.

Строительство стен

Для начала создают угловую конструкцию, к которой крепятся последующие панели. Пазы между внешними элементами и сердечниками из полистирола заливаются монтажной пеной, после чего все элементы – сип-плиты, лаги и брус скрепляются специальными шурупами. Торцы закрываются брусом, нижний край панелей наглухо прикрепляются к соединительному цоколю.

Вырезы под двери производятся только после глухого сцепления всех внешних стен. В дверных проемах выполняется глухая обвязка. В процессе возведения стен необходимо периодически проверять уровнем их вертикальность. Если дом имеет два этажа, то монтаж последующих панелей выполняется аналогично после настила пола второго этажа и чердака.

Виды панельных домов

Панельно кирпичное строение

Панельно кирпичный дом имеет большее количество вариантов проектов, чем панельные строения

Панельно кирпичный дом имеет большее количество вариантов проектов, чем панельные строения. Квартиры в таких строениях имеют современные стеклопакеты, что в разы увеличивает шумоизоляционные качества жилья. Стены между соседними квартирами возводят из кирпича. Максимальное количество этажей может быть 17, при этом первый этаж жилой. В таких строениях устанавливают пассажирские лифты, способные вынести нагрузку от 400 до 620 кг. Как правило, в таких домах возводят 3-слойные наружные стены с высокими энергосберегающими свойствами (условно-расчетная температура воздуха -28 С). Также есть автоматическая система дымоудаления, а лестнично лифтовой узел адаптирован для инвалидов. Все перекрытия выполняются из ЖБИ панелей.

Недостатком панельно-кирпичного дома является отсутствие возможности выполнить индивидуальную планировку строения, а также обязательное применение тяжелой и специальной техники.

Панельно щитовое строение

Панельно щитовые дома возводятся по канадской технологии с использованием СИП-панелей, которые предварительно изготавливают на комбинате

Панельно щитовые дома возводятся по канадской технологии с использованием СИП-панелей, которые предварительно изготавливают на комбинате. Крепятся такие панели через специальный деревянный брус. Все соединяющие элементы образуют между собой несущие, внутренние стены и перегородки, а также межэтажные перекрытия и непосредственно крышу. Панельно-щитовые строения исключают образование сквозняков, влаги и грибка, а потеря тепла в доме сводится к нулю. В таких строениях всегда уютно и тепло зимой, а летом прохладно. Преимущество панельно-щитового дома заключается:

• быстрое строительство;
• небольшой вес конструкции, позволяющий снизить затраты на фундамент;
• благодаря современной технологии панели выпускают высокого качества, которые по своим эксплуатационным характеристикам не уступают кирпичу;
• достаточно длительный срок эксплуатации, более 200 лет.

На сегодняшний день, щитовые панельные частные дома являются прекрасным решением для строительства собственного коттеджа или особняка. Такие конструкции обладают:

• высокой устойчивостью к перепадам температуры;
• не накапливают влагу, что исключает образование сырости и грибка;
• прекрасно изолируют;
• легкость строения.

Панельные строения

Панельный дом является самым популярным и быстрым строительством любого жилья

Панельный дом является самым популярным и быстрым строительством любого жилья. Стандартная конструкция, отсутствие сложности при монтаже существенно снижает себестоимость строения. Основным недостатком панельных конструкций является трудность перепланировки квартиры из-за привязки к несущим стенам. Также существуют крупнопанельные строения, в которых величина панелей зависит от размера комнат. Такое изделие не устойчиво, устойчивость ему обеспечивают стыки, связи и сварочное соединение. Все перекрытия выполняют из железобетонных заводских панелей и плит перекрытия. Из отзывов владельцев панельных квартир можно отметить несколько удачных серий домов:

• серия 606: обладает большой прихожей, кухней, прекрасная звукоизоляция, паркетный пол;
• серия 137: большая ванна, кухня, подсобные помещения, на полу паркет;
• серия П 44: прекрасное утепление и планировка квартир;
• серия 1/090/1: большая кухня и ванная, 2 санузла в трехкомнатных квартирах.

Планировка квартир в панельном доме серии П 44 на фото

Планировка квартир в панельном доме серии П 44

Как видим, все панельные дома имеют свои плюсы и минусы. Конечно, если выбирать материал для строительства частного дома, панельно-щитовая технология является наиболее приемлемой и оптимальной.

Строительство домов из СИП-панелей: плюсы и минусы

Канадская технология строительства домов из СИП-панелей популярна во многих европейских странах. Столь большая популярность обусловлена рядом положительных характеристик жилья, среди которых, особенно следует выделить вот что:

Малые сроки строительства — строительство домов из СИП-панелей осуществляется за минимально возможные сроки. Всего за 4 месяца, бригада строителей из 5 человек, способна сдать в эксплуатацию полностью готовый для проживания дом. При этом не нужно тратиться на аренду дорогостоящей спецтехники, поскольку при строительстве канадского дома из СИП-панелей, она попросту не нужна.

Небольшой вес — благодаря малому весу СИП-панелей, дома из них можно возводить на облегчённом фундаменте. В свою очередь, это даёт возможность не только сократить время строительства объекта, но и сэкономить приличную сумму денег (до 40%, чем при заливке монолитного фундамента). Дом из СИП-панелей общей площадью в 200 м², будет иметь вес не более 15 тонн.

Низкая теплопроводность стен — дома построенные из СИП-панелей имеют низкую теплопроводность стен, благодаря современным строительным материалам. Стены в таких домах способны надолго удерживать тепло внутри, поэтому в зимний период года уходит в несколько раз меньше энергоресурсов на отопление.

Прочность и надежность — материалы изготовления домов по канадской технологии отличаются своей прочностью, надежностью и долговечностью. Они выдерживают большое вертикальное давление, имеют хорошую устойчивость к ветровым нагрузкам. Проведенные не так давно тесты SIP-панелей, показывают, что они способны выдерживать нагрузки свыше 200 кг на 1 м². Благодаря этому, дома из СИП-панелей сейсмоустойчивые, они способны выдержать большие нагрузки.

Простота отделки — стены «канадских домов» не требуют какого-либо выравнивания после возведения. Огромным преимуществом является и то, что их можно отделывать практически любым материалом, будь-то сайдинг, керамогранит или обычная структурная краска. Плюс ко всему, дома из SIP-панелей не дают усадки, поэтому к отделочным работам можно приступать сразу же после их строительства.

Доступная стоимость — благодаря всем вышеперечисленным плюсам домов из СИП-панелей, можно существенно сэкономить на строительстве собственного жилья. Ненадобность спецтехники при возведении и большой бригады строителей, а также необходимости в мощном фундаменте, даёт возможность строить дома намного дешевле «традиционных» из кирпича или шлакоблока.

Как видно, дома из СИП-панелей имеют немало достоинств. Что же касается минусов, то ни один строительный материал, к сожалению, их не лишён.

Недостатки домов из СИП-панелей

В интернете можно найти немало негативных отзывов о строительстве домов из СИП-панелей

Однако прежде чем их брать во внимание, следует понимать, что с каждым годом стройматериалы, как и технологии строительства, улучшаются, вводятся новые стандарты и т. д. Все это делается с одной целью, минимизировать риски при эксплуатации жилья

Все это делается с одной целью, минимизировать риски при эксплуатации жилья.

Горючесть СИП-панелей — является основным доводом среди противников строительства домов по канадской технологии. При этом немногие из них понимают, как сделана и из чего внутри состоит SIP-панель. Качественные материалы изготовления СИП-панелей не поддерживают горения и абсолютно безопасны в использовании. Однако это касается только той продукции, которая прошла сертификацию и соответствует всем нормам и требованиям касательно безопасности.

Бактерии и грызуны — ещё одной темой среди противников строительства СИП домов, является давно избитая тема касательно порчи панелей грызунами. Возникает она, как правило, опять же, из-за ряда ошибок связанных со строительством. В данном случае или не была должным образом установлена защита стен и перекрытий от грызунов, либо же она была осуществлена не по технологии.

Воспрепятствовать проникновению грызунов в дом из СИП-панелей можно, если правильно защитить его конструктивные элементы с помощью:

• Металлических козырьков над цоколем фундамента;
• Металлических решеток на вентиляционных отверстиях;
• Прочной декоративной отделкой в нижней части дома, которую не смогут повредить грызуны.

Как правило, негативные отзывы о домах из СИП-панелей связаны с ошибками, допущенными при их строительстве. Во всех же остальных случаях, когда жилье было возведено строго по имеющимся технологиям, проблем не возникает

Вот почему так важно обращаться только в проверенную строительную компанию, которая имеет хорошую репутацию на рынке строительства SIP домов

Популярные производители сип-панелей

Если времени и желания заниматься самостоятельным производством сип панелей нет, то можно купить готовую продукцию. Среди отечественных товаров спросом пользуется продукция следующих компаний:

1. Эко Сип. Панели производителя представлены во многих регионах страны, опыт изготовления стройматериалов – более 10 лет.
2. Хотвелл. Бренд специализируется на сооружении каркасных домов. Кроме того, Хотвелл наладил производство сип панелей.
3. ЭкоЕвроДом. Панели компании полностью соответствуют европейским стандартам качества. Кроме производства фирма занимается и возведением домов.
4. ОргТехСтрой. Предоставляет услуги индивидуального проектирования и строительства сооружений по готовым проектам.

Компании Гарус и СипМонтаж тоже занимаются производством сип панелей и монтажом каркасных построек.

Технология изготовления сип панелей достаточно проста. Главные финансовые затраты идут на покупку материалов – ОСП плит и утеплителя. Чтобы сократить бюджет строительства, можно взять оборудование для штучного производства стройматериалов в аренду.

Разработка проекта строительства

Разработку проекта каркасного дома можно смело назвать одним из важнейших этапов, от которого зависит качество и долговечность будущего строения. При составлении проектной документации специалистами необходим учёт технических возможностей и пожеланий клиента. Проектом предусмотрены следующие особенности:

Ландшафт участка и особенности грунта. Требования и пожелания к планировке внутренних помещений, а также ориентации их по сторонам света. Особенности подвода основных коммуникаций и электричества, и в связи с этим, расположение внутри дома из панелей подсобных помещений, котельной, кухни и санузла с ванной. Плиты для наружных стен имеют большую толщину, нежели те, что используются для внутренних перегородок

Это позволяет сделать помещения максимально просторными

Параметры объекта подчинены габаритам готовых плит, которые составляют 2,5х1,25 м и 2,8х1,25 м. Высоту потолка можно запланировать любую, что позволяет установить подвесные потолочные системы, скрывающие коммуникации и вентиляционное оборудование, а также придающие индивидуальности интерьеру.
