Секционные ворота doorhan: преимущества и недостатки

Особенности

Автоматические секционные ворота состоят из «сэндвич» -панелей и прочного каркаса. Многие подбирают дополнительные комплектующие, чтобы обеспечить максимальное удобство эксплуатации конструкции и усилить ее защитные свойства.

Благодаря автоматике такие гаражные ворота можно открывать и закрывать, не прилагая для этого никаких усилий. Даже когда система выходит из строя или просто отсутствует электроэнергия, владелец ворот может открывать их вручную. Если на пути панелей возникает препятствие, происходит их блокировка. Тем самым автоматика обеспечивает безопасность конструкций для человека.

Возможно нанесение на такие ворота дополнительных покрытий: защитных средств или полимерных лакокрасочных материалов. Может также осуществляться хромирование.В целом подобные конструкции отличаются многообразием вариантов дизайна. Производители предлагают секционные ворота самых разных цветов и материалов.

Популярные марки секционных ворот

Несмотря на широкий модельный ряд, продукция компании Doorhan имеет своих лидеров продаж, отличающихся среди прочих моделей высокими техническими характеристиками. Среди них выделяются:

• Yett 01;
• Yett 02;
• RSD 02;
• Alutech;
• Hormann;
• Absolute.

Yett 01

Комплект секционных ворот, предназначенных для установки в гаражи с небольшим проемом, у которых притолока обладает ограниченными габаритами. Особенности конструкции:

1. Для размещения требуется расстояние всего в 14 сантиметров между верхним просветом ворот и потолком. Размер указан с учетом оборудования ворот приводом. Без него рабочим считается просвет в 9 сантиметров.
2. Рассчитаны на относительно малый рабочий ресурс – 15 000 циклов.

Yett 02

Прямая противоположность Yett 01. Их конструкция разрабатывалась конструкторами компании Дорхан для монтажа в широкие гаражные проемы, которые используются интенсивнее обычного. Рабочий ресурс составляет 25 тысяч циклов. Выпускаются с двумя разновидностями подъема:

• низкий;
• стандартный.

RSD 02

Еще одна модель от компании Дорхан, которая обладает следующими характеристиками:

• максимальная ширина проема – до 6 метров;
• максимальная высота проема – до 3 метров;
• каркас изготовлен из оцинкованной стали, благодаря чему конструкция становится прочнее, и взломать ее сложнее обычного;
• для эксплуатации не требуется организация свободного места перед гаражом. Вся конструкция компактно умещается внутри помещения.

Alutech

Крупная компания, занимающаяся производством и сбытом секционных ворот, а также роллетных систем. Продукция Alutech широко известна в России, Белоруссии и многих странах Европы. Секционные ворота от Alutech адаптированы для использования в нашем климате, а их качество не уступает другим зарубежным конкурентам.

Hormann

Немецкий производитель, продукция которого выделяется следующими показателями:

• высокая теплоизоляция;
• дополнительная защита от несанкционированного проникновения;
• основание направляющих выполнено из пластика, что исключает образование ржавчины и порчу механизма;
• автоматические приводы оборудованы современными системами дистанционного управления.

Важно! На ворота дается беспрецедентная гарантия в 10 лет и еще 5 лет гарантии на системы автоматического открытия/закрытия

Absolute

Компания по установке секционных ворот, работающая с Alutech и Hormann. Своего производства в данном сегменте у них нет, и они выступают лишь в роли монтажников уже произведенного другими фирмами оборудования.

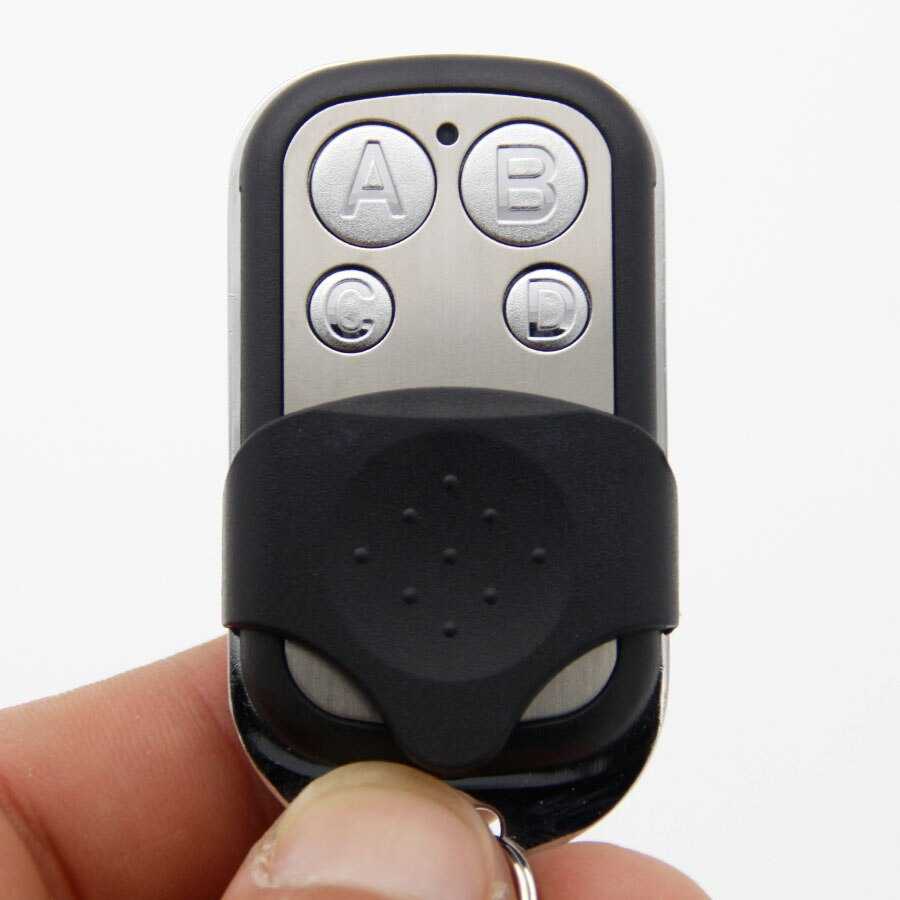

Брелок Nice

Запрограммировать китайский пульт для ворот Nice необходимо с помощью двух переключателей на самом брелоке и радиоканале. На приёмнике без задержки нажимают клавишу, на брелоке кнопку нужно подержать 4 секунды и дождаться тройного мигания индикатора. Так прибор запишется, и пока он будет находиться в режиме программирования, можно записать ещё несколько.

https://youtube.com/watch?v=wSypjV6xY18

После истечения десяти секунд приёмник запомнит все брелоки и кнопки на них. Можно запрограммировать пульт дистанционно. Для этого нужно нажать клавишу на новом брелоке, задержать на пять секунд и отпустить. На уже записанном клавишу зажимают трижды, затем один раз — на втором приборе. Для удаления его из памяти приёмника необходимо надавить на клавишу, подождать сигналов светодиода. Индикатор должен загореться один раз, погаснуть и замигать три раза. Затем наступает небольшая пауза, и лампочка промигает пять раз.

Все вокруг пультов для шлагбаума (ворот) Doorhan, Came, Nice, An-Motors. Обзоры, обучение, обмен опытом. Видео инструкции по программированию, настройке автоматики. Купить в Омске.

Виды

Все секционные ворота, которые предлагает марка можно разделить на два основных типа:

• гаражные;
• промышленные.

В свою очередь, гаражные модели выпускаются в следующих сериях:

• С торсионным механизмом. Натянуть торсионные пружины можно без особых вопросов даже при самостоятельном монтаже, однако количество необходимых оборотов для натяжки пружин следует уточнять в паспорте, который идет в комплекте с изделием.
• С пружинами растяжения. Стандартные разновидности моделей на любой вкус.

Большой популярностью пользуются ворота со встроенной калиткой, которая может быть выполнена в любом стиле и дизайне. Кроме того, многие изделия такого типа имеют возможность врезки в них двери или калитки, при этом калитка будет оснащена особой системой уплотнителей.

Если нет возможности врезать калитку в ворота, обязательно рекомендуем обратить внимание на гаражные двери, которые могут быть изготовлены в таком же цвете и стиле, как и сами ворота. Кроме того, у марки вы сможете найти все дополнительные аксессуары и комплектующие для дверей, включая ручки

Какой тип системы автоматики ворот Вам нужен

Выбор электропривода зависит от технических характеристик ворот: — размеров (площади) и веса полотна, — типа открывания (подъема) ворот, — легкости хода на навесах или по откатной фурнитуре, — ветровой нагрузки на ворота, — предполагаемой интенсивности их использования.

Исходя из данных характеристик, подбирают: — мощность двигателя привода, — скорость открытия и закрытия, — тип привода (бытовой или промышленный).

Какая автоматика для секционных ворот лучше

Электроприводы для секционных систем производятся двух типов: потолочные и вальные. При выборе как потолочного, так и вального устройства учитывают площадь полотна, его высоту, назначение ворот и предполагаемую нагрузку.

3 ориентира в выборе привода для секционных ворот

1. Габариты и назначение ворот	Бытовые ворота небольшой и средней площади и высоты: гараж дома, коттеджа; небольшой производственный или коммерческий объект	Ворота средней и значительной площади и высоты: гараж предприятия, магазина, торговый центр, паркинг, склад, автомойка, СТО; ворота с нестандартным подъемом (где нельзя установить потолочный привод)
2. Планируемая интенсивность использования системы	Невысокая интенсивность использования	Высокая интенсивность использования
3. Модели в линейке DoorHan для данного типа	Потолочные приводы Sectional-500 (площадь ворот до 8 кв.м, высота до 2600 мм), Sectional-750 (площадь ворот до 10 кв.м, высота до 2800 мм), Sectional-1000 (площадь ворот до 13 кв.м, высота до 3400 мм), Sectional-1200 (площадь ворот до 16 кв.м, высота до 3800 мм)	Вальные приводы Shaft-20 (площадь ворот до 12 кв.м), Shaft-30 (площадь ворот до 18 кв.м), Shaft-50 (площадь ворот до 25 кв.м), Shaft-60 (площадь ворот до 28 кв.м), Shaft-120 (площадь ворот до 40 кв.м)

Прайс-листы…

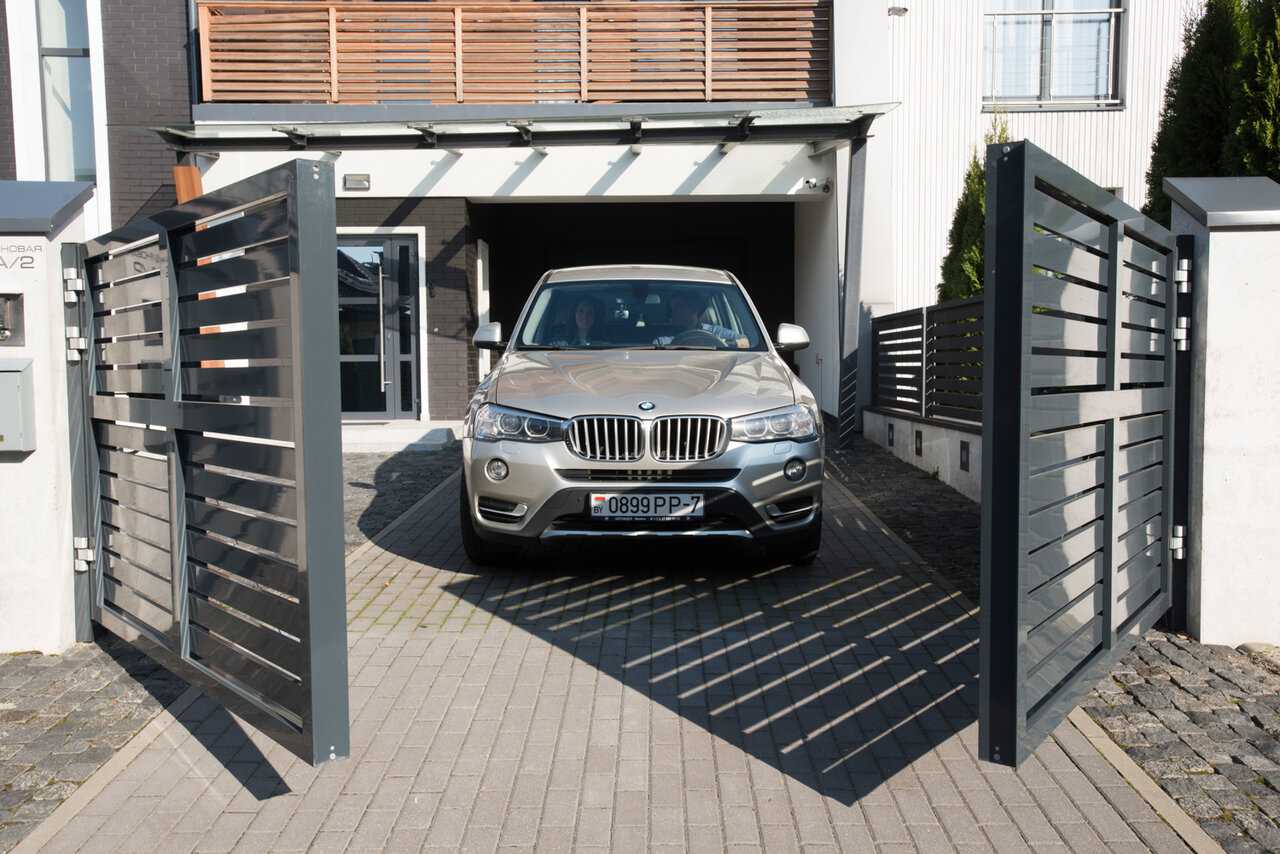

Какая автоматика для распашных ворот лучше

При ее выборе учитывают вес и площадь полотна ворот, предполагаемую ветровую нагрузку на створки, интенсивность использования, направление открывания и возможность крепления приводов. Наиболее распространенными типами электроприводов являются линейные и рычажные.

Линейные устройства используются чаще, однако их установка требует небольшого расстояния между местом крепления привода и створкой ворот.

При выборе линейной модели DoorHan учитывается ширина створки:

Ширина створки до 2.5 м	SW-2500
Ширина створки до 3 м	SW-3000
Ширина створки до 5 м	SW-5000

Если нет возможности установить линейный вариант, используют рычажный привод.

Цены на автоматику в Новосибирске…

Какая автоматика для сдвижных (откатных) ворот лучше

Для сдвижных ворот учитывают размер и вес полотна, легкость хода, предполагаемую ветровую и эксплуатационную нагрузку, а также место монтажа привода. Его монтируют либо на фундаменте, либо на специально изготовленном постаменте.

Электроприводы некоторых изготовителей следует оберегать от попадания воды, другие же приводы могут работать, находясь практически в воде. Для эксплуатации в Новосибирске наиболее предпочтительна будет автоматика с редуктором, работающим в масляной ванне. Модели DoorHan имеют данную характеристику.

При выборе электропривода DoorHan для данных систем учитывают вес полотна и ширину проема:

Вес до 800 кг	Ширина проема до 4.5м	SLIDING-800
Вес до 1300 кг	Ширина проема до 6м	SLIDING-1300
Вес до 2100 кг	Ширина проема до 8м	SLIDING-2100

Цены на электроприводы DoorHan…

Какая автоматика для рольворот (рулонных ворот) лучше

Привод для данных систем выбирается в специальной компьютерной программе производителя. Исходя из размеров и веса полотна ворот и планируемой эксплуатации, программа рассчитывает нагрузку на вал и выбирает мощность электропривода.

Поднимающиеся прозрачные полотна

Панорамные поднимающиеся створы производства DoorHan чаще всего устанавливают в проемах подъездов зданий с большим остеклением фасадов, а также там, где необходим беспрепятственный просмотр с улицы внутреннего содержания помещений таких как, мебельные и автомобильные салоны.

Прозрачные порталы созданы как вариант серии ISD 02. Подъёмные створы собирают из прозрачных панелей, представляющих собой рамную конструкцию, созданную из алюминиевых профилей, внутри которой вставлены стеклопакеты. На панели наносят специфический состав, препятствующий появлению водного конденсата на поверхности секций.

В прозрачные порталы серии ISD02 установлены усиленные пружинные устройства, аналогичные большим промышленным конструкциям.

Они работают от 50000 до 100 000 циклов. Поэтому независимо от модели подъёмного полотна они очень прочные и отлично функционируют при интенсивной эксплуатации.

Преимущество и особенности конструкции

Компания Дорхан добилась преимущества над другими конкурентами на рынке секционных ворот благодаря следующим особенностям:

1. Широкий выбор облицовочных панелей, благодаря чему секционные ворота смотрятся гармонично с любым фасадом.
2. Поверхность ворот Дорхан защищена от повреждений и царапин при транспортировке и установке специальной защитной пленки.
3. В отличие от других конкурентов, ворота Дорхан не боятся больших перепадов температур и функционируют даже при температуре в -45 о.

Ворота, отличающиеся такими характеристиками, должны обладать интересными особенностями конструкции, позволяющими сохранять работоспособность в условиях русской зимы. Таких результатов компания добилась благодаря:

• резиновым уплотнителям, встроенных в посадочную кантовку секций;
• тому, что петли с внутренней стороны оснащены оцинкованным усилением, которое создает дополнительный запас прочности.

Как установить своими руками?

Установка ворот DoorHan не представляет собой опасность или сверхсложную задачу. Самое простое – это следовать пошаговой инструкции при монтаже, которая представляет собой понятное руководство по сборке ворот с картинками. Производитель трепетно позаботился о том, чтобы его продукцию смог собрать любой автолюбитель самостоятельно.

Вот несколько основных моментов, на которые необходимо обратить внимание при сборке гаражной конструкции DoorHan:

• Подготовка панелей. Основное правило – осуществлять сборку снизу вверх. Нижняя секция должна плотно прилегать к полу, иметь строго горизонтальное положение, и оба конца полотна должны одинаково заходить за проем. Если пол в месте соприкосновения с секцией гаражной конструкции неровный, то на него необходимо положить ровную металлическую пластину. Выровнять полотно при помощи строительного уровня.
• Установка вертикальных направляющих. Здесь имеется два варианта сборки: стандартный (в проеме) и нестандартный (на полу). Сборка также начинается снизу. Вертикальные направляющие монтируются на основании нижней секции ворот, с зазором 25-30 мм от крайней кромки полотна до выемки направляющей. Следующим шагом будет крепление угловых стоек, от которых потом пойдут горизонтальные профили.

• Чтобы правильно установить торсионный механизм, начать нужно с монтажа концевых опорных кронштейнов. В них уже монтируется торсион. На вал надевается подшипник и пружина. Барабан монтируют на вал, предварительно проделав в нем отверстия для троса. Хвосты тросов сгибают и образовывают петли, которые прячут в своеобразный «карман» на кронштейне. Последний этап заключается в том, чтобы отрегулировать натяжение тросов. Можно попробовать натянуть трос самостоятельно, проверив тем самым правильность монтажа торсионного механизма. После окончания мероприятий по сборке гаражных ворот DoorHan следует попробовать открыть и закрыть их. Правильно установленная конструкция будет двигаться плавно, без рывков и остановок.
• Настройка автоматики. В первую очередь вам придется выбрать тип привода для открытия и закрытия гаражных ворот DoorHan: потолочный или вальный. Первый еще называют электромеханический привод цепного типа. Регулировка и установка этого компонента самостоятельно также не составляет проблемы.

Производитель советует обратить внимание на следующие нюансы:

1. Убедиться в сбалансированности и правильном функционировании ворот;
2. Удостовериться в том, что между подвижной и неподвижной частями электропривода не произойдет защемления посторонних предметов;
3. Запрещено использования привода в неисправном состоянии;
4. Убедиться в том, что в зоне действия привода отсутствуют посторонние предметы;
5. Проезд и проход под воротами разрешен только в том случае, если конструкция остановлена, а привод отключен;
6. Дополнения и аксессуары, разрешенные к использованию, только фирмы DoorHan.

Производитель сообщает, что вместе с приводами можно использовать также родные пульты дистанционного управления. Удивительно, что данное устройство может управлять одновременно несколькими функциями. Например, правильное программирование брелока может обеспечить вам бесперебойное дистанционное управление электрозамками, электроприводами гаражных ворот DoorHan, а также освещением внутри помещения. Очень удобно запрограммировать пульт на открытие и закрытие сразу нескольких автоматических конструкций DoorHan: секционные ворота, ролл-ставни, шлагбаумы, откатные ворота.

Торговая марка выпускает также специальное дополнение – GSM-модуль, который принимает сигнал мобильного телефона и передает его электроприводу. Достаточно настроить специальное приложение на вашем гаджете. Таким образом, ваш смартфон станет вашим персональным пультом. В этом приложении также можно прописать все нюансы: от кодировки до уточнения состояния ворот.

Размеры

Размеры секционных гаражных ворот должны позволять парковать транспортное средство удобно и без риска получения механических повреждений. Для этого необходимо вычислить оптимальные высоту и ширину гаража с учетом количества автомобилей и их габаритов.

По существующему стандарту ширина должна составлять 2,5 м, а высота 2 м. В продаже имеются уже готовые конструкции по этим стандартам, но чаще всего производитель делает гаражные ворота под заказ автовладельцев с учетом индивидуальных пожеланий и показателей.

Перед заказом необходимо учесть следующие моменты:

1. высоту и ширину проема;
2. расстояние от верхней границы входа до потолка;
3. глубину вхождения полотна;
4. расстояние боковых сторон.

Секционные ворота могут требовать больше места в районе потолка и по боковым сторонам из-за необходимости установки электропривода и направляющих.

Компания «DoorHan» производит стандартные ворота с высотой от 2,1 м и с шириной 2,5 м, 2,75 м и 3 м.

ЦВЕТА ПОВЕРХНОСТИ ПАНЕЛЕЙ

Выбирайте любой из 11 стандартных цветов без изменения цены! Если ни один вам не подходит — мы покрасим в любой цвет по каталогу RAL!

Это интересно: Окна в гараже — описываем развернуто

Основные требования к установке

Установка гаражных систем — сложный технологический процесс, требующий знаний и навыков. При установке нужно соблюдать ряд правил:

1. Если не уверены в своих силах, то стоит довериться профессионалам. Ворота секционные подъемные, размеры которых регламентируются стандартами производителя, должны монтировать профильные монтажники.
2. Проводить все необходимые замеры в нескольких точках проема.
3. Правильно измерять все высоты потолка.
4. Убрать все выступы на поверхности потолка и торцах проема.
5. Пользоваться инструкцией по монтажу.
6. Крепление не должно деформировать элементы каркаса.
7. После монтажа проверять работу системы. Воротная панель должна двигаться плавно, безотказно, не издавая посторонних звуков.

Соблюдение этих правил позволит в будущем исключить проблемы и сбои в работе гаражных ворот.

Came

Came – компания из Италии, предлагающая российским потребителям несколько интересных моделей Twin с защитой от копирования.

Особенности моделей TW2EE и TW4EE

Серия Twin предлагает варианты с двумя (TW2EE) или четырьмя (TW4EE) программируемыми кнопками. Передача данных обеспечивается на частоте 433, 92 МГц, что обеспечивает хороший сигнал, независимо от уровня радиопомех в области установки. И TW2EE и TW4EE способны функционировать, в режиме Twin (защита от клонирования сигнала злоумышленниками), или в более популярных стандартах передачи радиосигнала TOP и TAM. Обе модели взаимозаменяемы, при условии, что управление осуществляется при помощи радиоплаты управления воротами нового поколения CAME AF43TW.

Копирование пульта при использовании технологии TOP и TAM

Алгоритм действий, чтобы прописать пульт по стандарту TOP и TAM:

• Зажать две функциональные кнопки, пока не замигает LED-индикатор;
• Отпустить клавиши, зажать обучаемую (при готовности к кодировке индикатор загорится непрерывным светом);
• Поднести основной брелок к корпусу нового и однократно нажать требуемую клавишу.

Если программирование брелка прошло успешно, индикатор трижды моргнёт и погаснет. Перед использованием рекомендуется проверить новый ПДУ на работоспособность, нажав последовательно каждую кнопку, отвечающую за работу автоматических ворот.

Как обновить настройки, если включён защитный режим

Под задней крышкой пульта Came есть 10 микропереключателей. По умолчанию, они выставлены в режиме «Выкл». Защита пульта активируется созданием уникальной комбинации, путём передвижения части тумблеров в положение «Вкл», таким образом, происходит программирование пульта для шлагбаума с защитой Twin. После установки кода, рекомендуется сохранить шифр, записав в таблицу.

После установки кода, рекомендуется записать шифр в таблицу для хранения. Чтобы сохранить выбранную установленную защитную комбинацию, необходимо:

• Нажать одновременно две кнопки на ПДУ от ворот, дождаться, пока светодиодный индикатор начнёт часто моргать;
• Отпустить первую кнопку, дождаться, пока LED-индикатор загорится непрерывным светом, таким образом, пульт от шлагбаума символизирует, что защитный код сохранён во внутренней памяти.
• После этого следует передвинуть микропереключатели в положение «Выкл», скрыв выставленную комбинацию.

В дальнейшем, перед тем, как запрограммировать брелок, потребуется выставить пользовательский код.

Чтобы сохранить выбранную установленную защитную комбинацию, необходимо:

• Нажать две клавиши на ПДУ от ворот, дождаться, пока индикатор начнёт часто моргать;
• Отпустить первую кнопку, дождаться, пока LED-лампочка непрерывно загорится, таким образом, пульт от шлагбаума символизирует, что защитный код сохранён во внутренней памяти.
• После этого следует передвинуть микротумблеры в положение «Выкл», скрыв выставленный код.

В дальнейшем, перед тем, как запрограммировать брелок, потребуется выставить пользовательский код.

Процедура копирования при активированном защитном режиме

Если необходимо выполнить повторное программирование пульта для ворот, пользователю следует:

• На мастер пульте и новом брелоке установить одинаковый защитный, код, который был прописан при первом подключении.
• Удерживать на новом девайсе две кнопки, пока он не перейдёт в режим настройки (индикатор будет непрерывно гореть);
• Нажать на программируемую клавишу.
• В течение 10 секунд поднести мастер пульт к задней части нового ПДУ, в течение нескольких секунд удерживать копируемую кнопку.

Если пульт не программируется, Led-будет продолжать гореть. При успешном завершении диод трижды моргнёт и погаснет. С этого момента можно управлять воротами с нового ПДУ.

Монтаж секционных ворот

• • Работа выполняется на ровной поверхности проемов. Поэтому предварительно проверяются вертикальные направляющие на поверхности пола. Для этого профиль ложится на него, а потом с помощью строительного уровня его горизонтальность измеряется.
  • Затем происходит подготовка панелей. Здесь верхние опоры ролика нужно установить на верхнюю панель при помощи саморезов. На средней панели ставятся опоры боковые относительно просверленных отверстий. Кроме того, происходит установка внутренних петель.
  • Отверстия в нижней части петли, должны соответствовать отверстиям в панели, сделанные на производстве.
  • В нижней панели устанавливаются внутренние петли, опоры боковые и нижние угловые кронштейны.
  • Установка всей комплектации выполняется по отверстиям, заранее выполненным на производстве. Это сокращает время монтажа секционных ворот.
  • Прежде чем ставить направляющие следует поставить нижнюю панель так, чтобы ее края заходили равномерно за проемы по обеим сторонам.
  • Дальше выполняется сборка направляющих и их установка. Для этого крепятся стойки по боковым проемам, а потом скрепляются вертикальные и горизонтальные направляющие между собой болтами, гайками и специальной пластиной.
  • Ставится опорный кронштейн по отверстиям угловой стойки. После чего крепится ко всей конструкции, а также к стене саморезами по металлу.
  • Трос разрезается на две половины. Потом каждый конец его скрепляется с петлей в нижней панели по обе стороны ворот.
  • Ролик с распорными втулками вставляется в отверстия нижних кронштейнов. Ролики с роликодержателями крепятся на боковые опоры. Оставшиеся саморезы крепятся по всей высоте угловой стойки.
  • Потребуется взять вал. На него устанавливаются пружины в сборе с двух сторон и барабаны для троса.
  • Выполняется установка верхней панели. Для этого сверху ставятся роликодержатели уже с вставленными роликами. После вал в сборке поднимается наверх и устанавливается в подшипнике для закрепления.
  • В имеющиеся барабаны через отверстия пропускается свободный конец троса. Необходимое количество его наматывается на барабан, а оставшаяся часть протягивается вдоль вертикально направляющего от нижнего углового кронштейна к барабану. Сам барабан крепится к опорному кронштейну и наматывается трос с последующим его закреплением на валу болтами и обжимной втулкой.

Барабан с тросом

• Барабан с тросом
• Отмечается место для крепления петель и боковых опор с помощью перфоратора.
• Регулируются пружины и фиксируются на определенном параметре.
• Устанавливаются буферы симметрично оси проема, а верхние направляющие крепятся к потолку при помощи монтажных уголков болтами и саморезами.
• Отмечается место для ручки снаружи и задвижки внутри гаража. После чего они крепятся с помощью саморезов.
• Установка автоматики
• На направляющем профиле монтируется привод и на выходной вал одевается втулка. Дальше все части соединяются.
• Берется кронштейн и устанавливается на направляющем профиле с помощью саморезов.
• Дополнительно потребуется поставить на направляющем профиле тягу.
• Затем делается монтаж направляющего над валом полотна ворот через верх потолочных профилей. При этом крепится другой его конец к балке находящейся близко к приводу с помощью кронштейна.

Автоматика в сборе

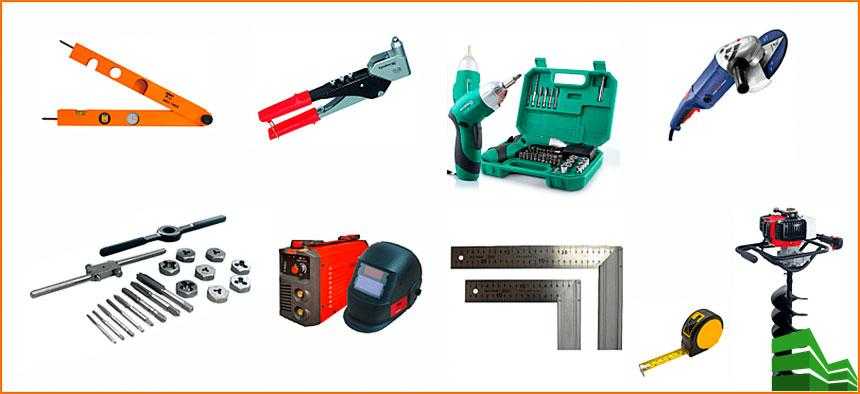

Этап 1. Подготовка оборудования

Установка секционных ворот с любым механизмом открывания, требует предварительной подготовки необходимого инструмента:

• лазерный уровень, обычный здесь будет неэффективен (он дает высокий уровень погрешности, что недопустимо), особенно, если ширина превышает пять метров;
• электрическая дрель, чтобы крепить фиксирующие компоненты на высоте;
• перфоратор, мощность которого превышает 1,5 кВт, чтобы проделывать отверстия в бетонном основании;
• отвертка;
• плоскогубцы;
• кусачки.

Этот список необходимого оборудования нельзя назвать полным, конкретные наименования зависят от конкретной разновидности системы, качества предварительной подготовки проема. Кроме того, дополнительно потребуется крепеж, виды которого будут зависеть от того, какое стеновое покрытие присутствует в гараже.

Замеры и размеры

Секционные ворота называются еще подъемно-секционными. Такое название обусловлено строением и принципом действия. Полотно ворот состоит из отдельных секций, подвижно соединенных между собой. Отсюда в названии слово «секционные». При открывании секции движутся вверх по направляющим, плавно переходя на потолок. В открытом состоянии они удерживаются на потолке. А это — причина, по которой добавляют слово «подъемные» — они поднимаются вверх.

Общее устройство секционных ворот с торсионными пружинами

Секционные ворота состоят из двух частей — полотна и направляющих, по которым полотно движется при открывании/закрывании. Чтобы установка секционных ворот своими руками прошла без проблем, надо тщательно провести замеры проема. В этой части ничего особо сложного нет. Нужна только рулетка, отвес, если есть — лазерный уровень.

С терминологией все понятно, конструкция в общих чертах ясна, теперь более подробно о замерах и подготовке проема, без которых установка секционных ворот обойтись просто не может.

Что и зачем измерять

Чтобы заказать подъемно-секционные ворота, надо измерить следующие расстояния (показаны на рисунке):

• Высота (H) и ширина (B) проема. Тут, вроде, все понятно, измерения простые. Но, для нормальной работы ворот, плоскости проема должны быть параллельны. Боковые стенки должны быть строго вертикальными, пол и перемычка — строго горизонтальными, без отклонений и провисаний. В вертикальности и горизонтальности можно убедиться при помощи уровня, отвеса. Также можно проконтролировать параметры проема, проведя изменения в нескольких точках. Если данные совпадают до миллиметра, все хорошо. Если нет, придется проем готовить — выравнивать и только после этого измерять и заказывать секционные ворота.

• Высота притолоки (перемычки). Притолока — это расстояние от верха проема до потолочного перекрытия (h). Оптимальная высота притолоки — 400-600 мм. В этом случае можно установить самую дешевую и, одновременно,  самую надежную стандартную систему подъема — стандартную.
• Расстояния от края проема до боковых стен (справа (b2) и слева(b1). Называется еще «заплечики». По бокам от проема монтируются направляющие и расстояние от проема до боковых стен влияет на выбор их конструкции и способа установки.
• Глубина вхождения (ГВ или L) внутрь помещения. Этот параметр важен, хотя часто его опускают. Это расчетная величина, которая зависит от высоты проема и типа устанавливаемой системы подъема. Считают ее по следующим правилам: к высоте проема ворот добавляют определенное число:
  • площадь ворот до 8 м2,  добавляют 400 мм.
  • площадь ворот больше 8 м2,  — увеличивают на 450 мм.
  • низкий подъем (глубина вхождения) — прибавить надо 550 мм;

  • высокий подъем — прибавить надо 65 мм и 850 мм.

Еще раз обращаем ваше внимание: на последний параметр стоит обратить внимание — глубина помещения, в который устанавливаются секционные ворота, не может быть меньше этой величины

При установке привода

Если же планируется автоматическое открывание и привод обычный, потребуется место еще и для него (на рисунке ниже оно обозначено буквой W).

Пространство внутри помещения должно быть достаточно для монтажа системы направляющих и привода, если используется автоматизированная модификация

Чтобы вы могла ориентироваться, для установки привода на потолке, минимальная глубина помещения должна быть от 3290 мм до 4400 мм (для разных систем подъема). Для менее глубоких помещения есть другой выход — установка осевого привода. Он дороже, но мощнее и место для установки требует только сбоку от проема.

Это все необходимые замеры. Как видите, все несложно

Но при этом очень важно, чтобы проем ворот был ровным, без значительных отклонений. Также важно состояние пола  и потолка (в районе установки ворот). Для потолка важно выровнять ту часть, на которой будут монтироваться потолочные направляющие

Пол должен тоже быть ровным чтобы раму не перекосило. Если есть неровности, придется проем ворот готовить, только потом проводить повторные измерения и заказывать ворота

Для потолка важно выровнять ту часть, на которой будут монтироваться потолочные направляющие. Пол должен тоже быть ровным чтобы раму не перекосило

Если есть неровности, придется проем ворот готовить, только потом проводить повторные измерения и заказывать ворота.
