Печь на дровах для гаража

Устройство и принцип работы

В основе принципа длительного горения лежит снижение скорости сгорания топлива за счет уменьшения подачи воздуха. Кислород в первичную камеру сгорания подается в количестве, достаточном для тления, но не обеспечивающем интенсивное горение.

Во время медленного окисления древесины выделяются газообразные углеводороды, получившие название пиролизных газов. Сам процесс органического разложения древесных волокон под действием высокой температуры называется приролизом.

Дожигание продуктов окисления во вторичной камере на длительность горения топливной закладки не оказывает существенного влияния, однако существенно увеличивает общую эффективность работы котла на дровах. Это связано с тем, что при сгорании вторичных газов выделяется значительно больше тепловой энергии чем при интенсивном горении дров.

Энергозависимые установки длительного горения

Компоновка дровяных котлов длительного горения предполагает расположение основной топочной камеры непосредственно над зоной сжигания вторичных газов, а сообщение между ними осуществляется через специальные керамические форсунки, способные работать при температуре от 800 до 1000 С. Днище главного топливного отсека оборудовано специальной термостойкой постелью, чаще всего из шамотного кирпича или керамобетонных блоков.

Направленное движение воздуха (тяга) обеспечивается с помощью нагнетающего вентилятора, от частоты вращения которого зависит количество кислорода в рабочей зоне. На основании данных, полученных от температурного датчика, автоматическая система управления (АСУ) может увеличивать или уменьшать угловую скорость крыльчатки. К достоинствам такой схемы можно отнести высокую точность регулировки. Кроме этого, воздух, проходя через верхний топочный бункер, нагревается, что упрощает процесс воспламенения пиролизных углеводородов.

Интенсивность циркуляции теплоносителя в отопительном контуре регулируется насосом, который также подключается к АСУ. Если температура теплоносителя снижается, автоматически увеличивается подача воздуха.

Точность регулировки и экономичность энергозависимых дровяных котлов отопления длительного горения обеспечивают значительную экономию дров, что за весь отопительный сезон выливается значительную сумму. Однако не следует сбрасывать со счетов тот факт, что при отсутствии электропитания, такой котел становится бесполезной грудой металлолома, поскольку естественная тяга в таких конструкциях, как правило, не предусматривается.

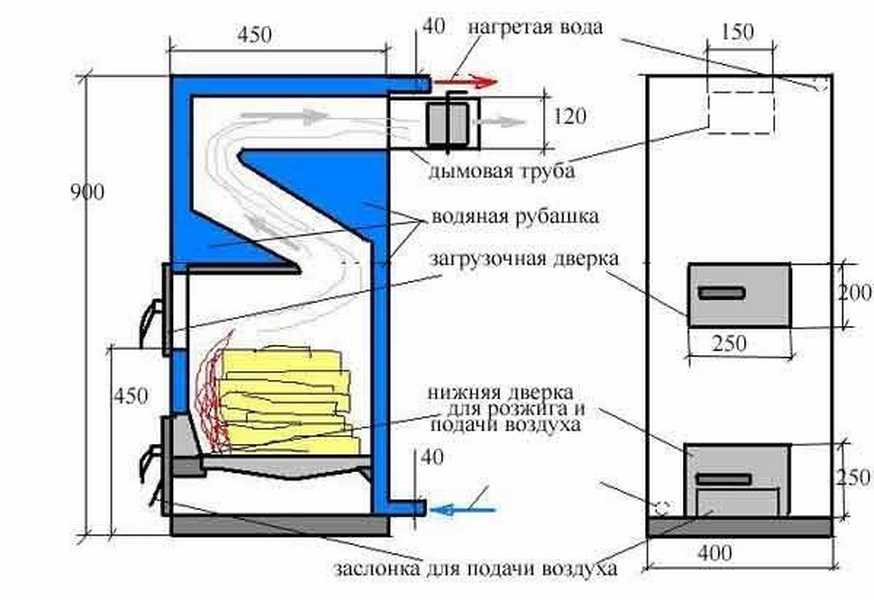

Энергонезависимые дровяные котлы длительного горения

Несмотря на то что экономичность и производительность таких установок заметно ниже, чем установок оснащенных АСУ, они совершенно не зависят от наличия электроэнергии, что является их существенным плюсом. К недостаткам таких систем относится, прежде всего, сложность настройки.

У такого котла на дровах регулировка подачи кислорода производится открытием специальной заслонки, имеющей кинематическую связь с биметаллическим терморегулятором, расположенным на верхней крышке изделия.

После розжига дровяной закладки и получения устойчивого горения заслонку приводят в рабочее положение, уменьшая тем самым количество воздуха в первичной камере сгорания и обеспечивая оптимальные условия для химико-термического окисления древесного горючего. Горячие пиролизные газы, под действием естественной тяги, поступают в верхнюю камеру сгорания, где смешиваются с разогретым вторичным воздухом, вследствие чего воспламеняются.

Циркулирующий в водяной рубашке теплоноситель быстро нагревается за счет контакта с горячими стенками камеры сгорания. Высокую производительность таких конструкций обеспечивает большая площадь теплообменника.

Отопительные котлы на дровах обратного горения

Главной особенностью таких устройств является то, что процесс первичного сжигания происходит в направлении от верхних слоев к нижним.

Конструкция представляет собой вертикально расположенный цилиндр со штоком и прижимным диском, обеспечивающим равномерное распределение воздуха по всей поверхности горения.

Образовавшиеся в результате пиролиза газы поступают в верхнюю часть корпуса, где смешиваются с предварительно разогретым вторичным воздухом и воспламеняются. Раскаленная боковая поверхность непосредственно контактирует с теплоносителем, поступающим в контур отопления через выходной патрубок. Для большей эффективности, прибор может быть установлен в защитный кожух, а образовавшаяся полость заполнена пенополиуретаном или другим негорючим теплоизолятором.

Плюсы и минусы печек длительного горения

Преимуществ, которыми обладают экономные печки на дровах, немало:

1. Максимально полное сгорание закладки твердого топлива. По этой причине котлы, отличающиеся длительным горением древесины, имеют превосходный КПД, достигающий 85%.
2. Чистятся и обслуживаются данные отопительные агрегаты довольно просто, поскольку после завершения прогорания дров практически не остается золы.
3. Экологичность пиролизного процесса. При полном сгорании природных органических соединений продуктами окисления являются только углекислый газ и водяной пар. В пиролизной печи твердое топливо разлагается полностью, поэтому в качестве источника тепловой энергии можно использовать всевозможные производственные отходы, которые сжигать в обычных условиях разрешается только на значительном расстоянии от жилых построек на специально оборудованных полигонах.
4. Загружать следующую порцию дров или другого твердого топлива потребуется гораздо реже, а точнее один раз в течение 10 – 15 часов, что является неоспоримым достоинством данных агрегатов по сравнению с обычными печками и буржуйками. Некоторые модели пиролизных котлов, изготовленных в заводских условиях, способны функционировать более продолжительное время на одной закладке.
5. Быстрый нагрев теплоносителя при условии наличия отопительного контура теплообмена для частных домов.
6. Возможность выполнять точную и качественную регулировку показателя мощности агрегата. В обычных эксплуатационных условиях довольно сложно управлять функционированием нагревательных устройств на твердом виде топлива по сравнению с аналогами, для которых используют газообразное или жидкое горючее. Так как в долгогорящей печи на дровах газ, выделяемый в процессе пиролиза, дожигается в специальном отсеке, данная проблема решается достаточно легко.

Пиролизные установки имеют ряд недостатков, среди которых:

1. Высокая цена на готовые отопительные котлы. Данный отрицательный момент можно устранить, если изготавливать своими руками экономные печи на дровах.
2. Повышенные требования, предъявляемые к влажности твердого топлива. При решении использовать плохо высушенные дрова и попытке перевести агрегат в рабочий режим прежде, чем они полностью высохнут, огонь, скорее всего, погаснет и полноценный процесс пиролиза не будет выполнен.
3. Довольно большие габариты. Помимо того, что необходимо подготовить место для установки пиролизного котла, нужно будет обустроить площадь, на которой предстоит складировать твердое топливо.
4. Невозможность обеспечить полностью автоматическую работу. Дрова надо загружать в агрегат вручную.
5. При установке промышленной модели пиролизного котла часто предусматривают дополнительный поддув камеры сгорания и устанавливают насосное оборудование для циркуляции рабочей среды в теплоснабжающем контуре. Поэтому для бесперебойного функционирования установки необходимо обеспечить качественную подачу электропитания.
6. Наличие риска того, что пиролизная камера может погаснуть в результате использования чересчур остывшего теплоносителя, поступившего из отопительного контура. Для недопущения подобной неприятности в устройстве монтируют обходную трубу, называемую байпасом. Посредством ее к остывшей рабочей среде подмешивают горячую воду. В результате устройство нагревательного котла усложняется и одновременно увеличивается его цена. А вот собранная собственноручно пиролизная печка без подключения отопительной системы данного недостатка лишена.

Буржуйки — проверенные и простые конструкции

Буржуйки — хит 20-х годов прошлого столетия. Тогда эти печки конкурировали с кирпичными и стояли везде, даже в квартирах. Позже, с появлением централизованного отопления, они утратили актуальность, но применяются в гаражах, на дачах, для обогрева подсобных или хозяйственных построек.

Из листового металла

Буржуйки из баллона, бочки или трубы

Наиболее подходящий материал для изготовления буржуйки для гаража — пропановые баллоны или труба с толстой стенкой. Подойдут и бочки, но надо искать не очень большого объема и с толстой стенкой. В любом варианте минимальная толщина стенки — 2-3 мм, оптимальная — 5 мм. Такая печка будет служить не один год.

По конструкции они бывают вертикальными и горизонтальными. Дровами удобнее топить горизонтальную — более длинные поленья влезают. Делать проще вытянутую вверх, но топка при этом имеет небольшие размеры, придется дрова пилить мелко.

Буржуйку для гаража можно сделать из баллона или трубы с толстой стенкой

Вертикальные

Сначала о том, как сделать вертикальную печь для гаража из баллона или трубы. Выбранный отрезок делите на две неравные части. Внизу меньшая — для  сбора золы, выше — основная для закладки дров. Далее порядок работ такой:

• Вырезаем дверки. Внизу небольшую, вверху — солидных размеров. Отрезанные куски используем как дверки, так что их не выбрасываем.

• В выбранном месте привариваем колосники. Обычно это нарезанная на куски нужной длинны стальная арматура толщиной 12-16 мм. Шаг установки арматурин — около 2 см.

• Привариваем дно если его нет.
• В крышке вырезаем отверстие под дымоход, привариваем полосу металла высотой около 7-10 см. Наружный диаметр полученного патрубка лучше сделать под стандартные дымоходы. Тогда с устройством дымовой трубы не будет проблем.
• Крышку с приваренным патрубком привариваем на место.
• К вырезанным кускам-дверкам с помощью сварки крепим запоры, петли и все это устанавливаем на место. Как правило, буржуйки негерметичны, так что уплотнители можно не делать. Но при желании по периметру дверок можно наварить полосу металла шириной в 1,5-2 см. Выступающая ее часть будет закрывать небольшую щель по периметру.

В общем и целом, это все. Осталось собрать дымоход и можно испытывать новую печку для гаража.

Горизонтальные

Если корпус расположен горизонтально, зольный ящик обычно приваривают снизу. Его можно сварить по требуемым размерам из листовой стали или использовать кусок швеллера подходящего размера. В той части корпуса, которая будет направлена вниз, проделывают отверстия. Лучше нарезать что-то типа колосников.

Как сделать буржуйку в гараж из газового баллона

Затем в верхней части корпуса делаем патрубок для дымохода. Для этого можно приварить отрезанный кусок от трубы подходящего диаметра. После того, как кусок трубы установлен и проверен шов, металл внутри кольца вырезают.

Далее можно сделать ножки. Лучше всего подойдут отрезки уголка, к которым снизу приделывают небольшие куски металла, чтобы стояли устойчиво.

Следующий шаг — установка дверок. На поддувало можно вырезать кусок металла, приделать петли и запор. Тут без особых проблем. Зазоры по краям не мешают — через них будет поступать воздух для горения.

Не возникнет сложностей и в том случае, если вы делаете дверку из металла — приварить петли не проблема. Только тут, для того чтобы была возможность хоть немного регулировать горение, дверку надо сделать немного больше — чтобы периметр проема был закрыт.

Как установить печное литье на металлическую печку

Проблематично установить печное литье. Вдруг кому-то захочется иметь не стальную дверку, а чугунную. Тогда надо из стального уголка сварить рамку, к ней болтами прикрепить литье, и всю эту конструкцию приварить к корпусу.

Из двух бочек

Все кто пользовался буржуйкой, знают, что от ее корпуса идет очень жесткое излучение. Часто стенки раскаляются до красного свечения. Тогда рядом с ней находится невозможно. Решается проблема интересной конструкцией: две бочки разного диаметра, вставлены одна в другую. Промежутки между стенками засыпаны галькой, перемешанной с песком глиной (прокалить на огне, засыпать только остывшим). В качестве топки выступает внутренняя бочка, а наружная — это только корпус.

Такая печка будет греться дольше. Она не сразу начнет отдавать тепло, но в гараже будет более комфортно и после того как топливо прогорит, она еще пару часов будет согревать помещение — отдавая накопленное в закладке тепло.

https://youtube.com/watch?v=PEWZxL2ebXE

Дополнительные параметры классификации печей

Основным, как уже упоминалось ранее, является функциональное назначение печи, которое состоит из трех основных (отопительная, варочная, комбинированная) и дополнительного (банная).

Кроме того, выделяют следующие критерии:

температура нагрева стенок;время сгорания одной закладки дров;время прогрева стенок и создание комфортной температуры внутри помещения;направление движения отработанных газов в каналах;конструкция дымоотводного канала;форма печи – квадратная, рапециевидная, Т-образная и т.д.;способ внешней части печи – изразцы, плитка, панели, отсутствие отделки;материал изготовления – огнеупорная глина собственного изготовления, готовый промышленный состав, кирпичи.

Как делают печь своими руками

Когда выбирают помещение, где можно заняться изготовлением печи длительного горения своими руками, нужно иметь в виду, что для сварочных работ потребуется выход к электричеству на 220 В.

Корпус может быть из нержавейки, чугуна или стали. Когда его изготавливают самостоятельно с помощью сварки, нужно брать стальные листы с толщиной не менее 4 мм. Наиболее удобная и устойчивая конструкция получится, если корпусу придать форму прямоугольного параллелепипеда. Но главное — сделать его герметичным.

Однако проще и надёжнее подобрать готовую ёмкость. Например, для печи небольшой мощности подойдёт даже использованный огнетушитель.

Отдельно из листа железа вырезают ещё один круг с диаметром на 2-2,5 см больше диаметра самого корпуса. В нём надо прорезать отверстие под трубу диаметром 10 см. Трубу сразу приваривают на место.

Ножки делают из металлического швеллера. Они будут не только поддерживать основание, но и «проталкивать» топливо в процессе горения.

Крышка изготавливается отдельно. В ней так же вырезают дыру для трубы 10 см в диаметре. По краям предусматривают «юбку» для более плотного соединения крышки с корпусом.

На корпусе вырезают отверстия для топки и зольника. На них навешивают металлические дверки, к которым приваривают ручки (из уголка или швеллера). Топка и зольник разделены колосниковой решёткой, на которую нужно укладывать топливо.

Делаем буржуйку

Печи длительного горения буржуйки хороши тем, что они делаются из любых доступных материалов – это различные бочки, старые вместительные бидоны, куски труб большого диаметра или просто листовой металл. В качестве исходного материала мы выбрали листовую сталь – это более удобный в обработке материал. Вы можете приспособить для этого бочку, но выполнять работы в ее внутреннем объеме не очень удобно.

Все размеры представлены скорее как ориентиры, некий усредненный наилучший вариант. Вы же, в свою очередь, можете отклоняться от размеров деталей для создания печки, удовлетворяющей Ваши конкретные пожелания.

Конструкция печи длительного горения вполне понятна из представленного выше чертежа. Вот ее основные узлы:

• Камера сгорания – в ней горят дрова с образованием пиролизного газа;
• Камера дожига – в ней происходит сгорание продуктов пиролиза;
• Дверки камеры сгорания и зольника – они приобретаются в магазине, но их можно изготовить и своими руками;
• Дымоход – в большинстве случаев это труба диаметром 100-150 мм.

Вы можете отклониться от чертежа в ту или иную сторону. Но помните, что с уменьшением размеров уменьшается время горения и уменьшается мощность печи длительного горения.

Чем меньше мощность, тем меньше отапливаемая площадь. Поэтому лучше всего предусмотреть небольшой запас.

Для изготовления печи длительного горения типа буржуйка нам понадобится листовая сталь толщиной не менее 3 мм – это обеспечит продолжительный срок службы отопительного оборудования. Если сталь будет тонкой, она начнет прогорать – через пару сезонов в ней образуются дыры

Поэтому толщине стали уделяется особое внимание. Оптимальное значение толщины составляет 3-5 мм

Для нашего примера мы возьмем классическую схему буржуйки, доработаем и получим в свое распоряжение эффективную печь для дома на дровах. На начальном этапе готовим боковые листы – на нашем чертеже они имеют размеры 450х450 мм. Далее изготавливаем нижние стенки, переднюю и задние стенки – их размеры составляют 200х450 мм. В итоге у нас должен получиться прямоугольный короб. Но не спешите сваривать его воедино – впереди полно работы.

Для начала нужно изготовить основу – это нижняя стенка и две боковые. Свариваем их воедино, на высоте 80 мм от дна привариваем колосниковую решетку. Теперь нужно подготовить переднюю стенку печи длительного нагрева – ввариваем в нее обе дверцы, после чего привариваем ее к нашей конструкции.

Готовим два металлических листа размером 200х370 мм. Первый из них привариваем к передней и боковым стенкам на высоте 160 мм от верха. Далее готовим заднюю стенку – ввариваем в нее небольшие металлические трубки, которые должны входить в пространство между двумя внутренними листами, образующих камеру дожигания – через них будет подаваться вторичный воздух. Потом привариваем заднюю стенку и второй металлический лист на высоте 80 от верха (приваривается к боковым и задней стенкам).

Шибер используется для регулировки воздушных потоков. Именно он повышает эффективность и качество тяги.

Наша печь длительного горения своими руками почти готова – осталось разобраться с верхней крышкой. В ней мы делаем отверстие диаметром 100 мм и ввариваем кусок трубы для будущего дымохода. Теперь остается выяснить, нужна вам варочная поверхность или нет – она тоже вваривается в верхнюю крышку. На последнем этапе устанавливаем крышку на место и привариваем ее – печка готова, теперь ее можно установить на негорючее основание, приделать дымоход и запустить.

При запуске представленной выше печи длительного сгорания дайте ей разгореться, после чего прикройте поддувало, чтобы дрова еле тлели и началась генерация пиролизного газа.

Еще одна интересная пиролизная печь длительного горения представлена на следующем рисунке. Она изготавливается из бочки или отрезка трубы большого диаметра и снабжается подходящей крышкой. В нижней части, на расстоянии 80-100 мм от дна, вваривается металлический диск с отверстием посередине. Между диском и дном, на боковой стенке, вваривается дверца. Полученное пространство образует у нас топку. В верхней части ввариваем дымоход диаметром 70-100 мм.

В плане дешевизны использования такая печь сущий подарок, так как недостатка в опилках в частном доме не бывает.

Полученная печь длительного горения получает тепло за счет сжигания пиролизных газов, образующихся при нагреве опилок. Сами опилки засыпаются в основной объем, а для того чтобы они не просыпались в топку, производится их трамбовка с помощью деревянного конуса. При запуске печи в топке разводится огонь, конус извлекается – через некоторое время агрегат начнет давать тепло.

Как сделать печь длительного горения своими руками

Сварить газогенераторную установку самостоятельно, не имея специализированного оборудования, будет сложно. Однако небольшую печку продолжительного горения можно сделать даже из подручных материалов. Для обогрева нежилых площадей часто делают металлическую конструкцию типа «бубафоня», названную так по имени разработчика. Основа отопителя — стальной пропановый баллон на 50 л. Дополнительно потребуются небольшие куски листового металла и отрезки труб.

Расчет основных параметров

При отсутствии каких-либо чертежей и схем для изготовления необходимо самому сделать все необходимые расчёты. Основные параметры печи — диаметр и высота. Они напрямую влияют на количество загружаемого топлива и продолжительность горения. Как правило, диаметр находится в пределах от 30 до 90 см. Делать слишком маленький канал нецелесообразно: мощности такой конструкции будет недостаточно для обогрева. Большой диаметр приведёт к неравномерному выгоранию топлива.

Высота канала должна быть больше диаметра в 3-5 раз, но не меньше 1 м. Однако делать слишком высокую конструкцию не стоит, так как её неудобно будет загружать дровами. Также это может негативно сказаться на силе тяги. Толщина стенок отопителя должна быть не меньше 5 мм. Более тонкая сталь быстро прогорит и будет плохо поддерживать температуру в зоне горения.

Кроме корпуса аппарата необходимо подготовить нажимной стальной диск, дымоход и воздуховод. Первый служит перегородкой, отделяющей топливо от камеры дожига. Он должен быть на 10-20 мм меньше внутреннего диаметра печи. К диску приваривают пластины, которые формируют поток воздуха, поступающего на горение. Дымоход и воздуховод делают из стальной трубы диаметром 100 и 80 мм соответственно.

Изготовление печи «бубафоня» из газового баллона

После подготовки всех деталей приступают к сборке. Последовательность работ:

1. Отрезают верхнюю эллиптическую часть баллона с помощью болгарки. В дальнейшем она станет крышкой печи.
2. К срезу приваривают стальную полосу для центрирования и герметизации крышки.
3. Собирают прижимной поршень. Из толстостенного металлического листа вырезать диск диаметром немного меньше корпуса. В центре заготовки делают отверстие, равное трубе воздуховода, и приваривают её. К тыльной стороне круга крепят четыре отрезка швеллера или уголка в крестообразном порядке. Они образуют своеобразные каналы, по которым в топочную камеру будет поступать воздух.
4. В крышке формируют отверстие, в которое вставляют воздуховод поршня. Последний должен перемещаться без заеданий.
5. Сбоку цилиндрической обечайки вырезают отверстие под дымоход. Оно должно находиться как можно ближе к верхнему краю печи. Трубу приваривают к корпусу.
6. К крышке и самой печи крепят рукоятки, выполненные из стального круга, арматуры или уголка.

После окончания сборки сварные швы и видимые места резов желательно зачистить шлифовальной машинкой. Чтобы наружная поверхность печи не ржавела, её можно покрасить жаростойкой краской, предварительно обезжирив и прогрунтовав.

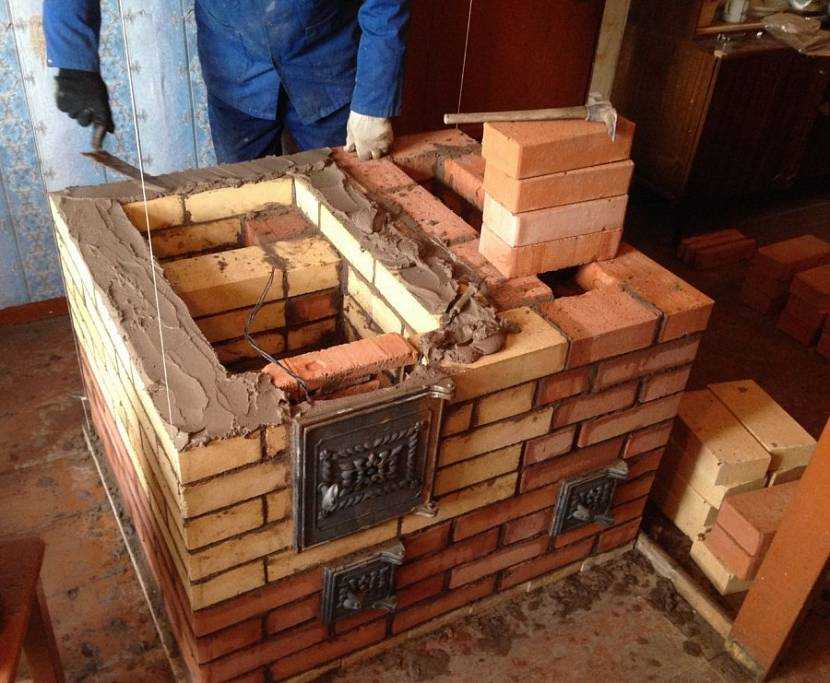

Изготовление печи из кирпича

По сравнению с кустарно изготовленной стальной конструкцией кирпичная смотрится лучше. Однако её возведение — процесс трудоёмкий, требующий определённых навыков и времени. В первую очередь потребуется обустройство фундамента, способного выдержать вес кладки. Затем в соответствии с порядовками (схематическим расположением) выкладывают кирпичи. Последние кладут на глиняный раствор. Кроме строительных материалов понадобятся топочные и прочистные дверки, дымовые заслонки и другая печная арматура.

Собрав простую печь длительного горения можно получить не только источник тепла, но и сохранить денежные средства, а также приобрести соответствующий опыт. Изготовить более сложную конструкцию поможет видео процесса, в котором опытные мастера охотно делятся всеми тонкостями технологии сборки.

Виды буржуек

Оборудование, которое предлагается на рынке, отличается следующими характеристиками:

1. Материалом изготовления. Печи для гаража создают из стали, чугуна или нержавеющей стали. Эти металлические листы не имеют особых отличий, но чугунный вариант тяжелее, а стальной – дороже. Чугунные модели продаются дешевле и нагреваются за счет сгорания дров или другого твердого топлива.
2. Принципом работы. По специфике сжигания горючего буржуйки бывают 2 типов: классические и длительного горения.
3. Внешним видом. Наиболее распространены стандартные модели квадратной, прямоугольной или цилиндрической формы. Однако в выборе исполнения особые ограничения отсутствуют, поэтому можно соорудить декоративную печку с нестандартным внешним видом.

На отработке

Вариант буржуйки на отработке позволяет использовать для обогрева дизельное топливо или отработанное масло. В основе печи предусмотрены 2 камеры:

1. В одной осуществляется горение топлива.
2. В другой горит газ.

Буржуйка на отработке – это печь, в которой происходит горение паров нефтепродуктов.

Изготовить печь можно из металлических труб, баллонов или баков, что позволит генерировать много тепла.

Варианты на отработанном масле являются достаточно экономичными и доступными. Однако их нужно тщательно очищать от загрязнений, которые накапливаются при интенсивной эксплуатации. Кроме того, процесс розжига требует некоторых усилий и занимает много времени. Отдельные конструкции могут работать только на качественной отработке, а средний расход составляет 1 л топлива в час.

На дровах

Оборудование на твердом топливе обладает высоким КПД, поэтому его можно устанавливать в помещениях любой квадратуры. Для таких конструкций не нужен фундамент, что снижает стоимость изготовления.

Чтобы печь работала эффективно, потребуется подготовить запас дров и предусмотреть место для их хранения. В противном случае конструкция не сможет аккумулировать тепло и будет быстро остывать.

Самым популярным топливом для буржуйки являются дрова.

Также они организовывают сложные дымоходные шахты.

Устройство длительного горения

Модели длительного горения предназначаются для обогрева гаражей площадью до 30 кв. м. Они совместимы с любыми видами твердого топлива, но оптимальным вариантом считаются дрова.

При самостоятельном изготовлении прибора длительного горения следует учесть такие требования:

1. Пол под печку обкладывается листами металла.
2. Стены возле оборудования защищаются стальным листом или кирпичами.
3. В месте соединения дымохода и перекрытия оставляется зазор шириной 2,5 см, в котором находится базальтовое волокно.
4. Газоход оснащается дефлектором для защиты от сквозняков.

Устройство буржуйки длительного горения.

На газу

Буржуйки на газу подключаются к магистральному или автономному газоснабжению и не требуют регулярной закладки топлива. Кроме того, они энергоэффективны и надежны. Но при монтаже и эксплуатации приборов следует соблюдать все требования пожарной безопасности.

Буржуйки на газу – довольно редкий вид.

Размеры печей

Можно выбирать печь и по размерам. Дело в том, что агрегаты даже с одинаковой мощностью могут иметь различные габариты. В большом доме можно установить большую печь каминного типа на мощном основании, которая будет иметь внушительный вид.

Малогабаритные модели подойдут там, где площади ограничены. Так, например, в маленьком дачном домике можно установить небольшую буржуйку.

Компактные печи очень удобны тем, что их можно разбирать и переносить с места на место, они не «забирают» площадь. Кроме того, при выборе габарита печи нужно учитывать, что чем больше топочная часть, тем больше дров можно загрузить.

Вариант второй – самодельная буржуйка

При наличии сварочного аппарата буржуйки, проверенные и простые конструкции, можно сделать за один день. Для топки буржуйки можно использовать толстостенные трубы, бочки и газовые баллоны. Прямоугольную буржуйку можно сварить из металлического уголка и стальных листов (толщина 3 мм).

Важные правила расположения буржуйки в гараже

Для того чтобы избежать возгорания надо соблюдать следующие правила пожарной безопасности при установке самодельной буржуйки:

• расстояние до стен и воспламеняемых предметов – метр, до кирпичной стены расстояние – 0,5 метра;
• стены и потолок вокруг печки дополнительно обшивают листами металла;
• под печкой размещают толстый металлический лист – 10 мм или делают цементную стяжку – толщина 20 см;
• обязательно устройство вентиляции (принудительной или естественной), чтобы при задымлении не произошло неприятностей. Зазор под воротами гаража в 5 см или два вытяжных отверстия под кровлей обеспечат достаточную естественную вентиляцию помещения.

До автомобиля расстояние от печки должно быть не менее двух метров. При близком контакте с раскаленными стенками печи есть вероятность повреждения краски или возгорания топлива.

Дополнительный защитный кожух из кирпичных стенок не только создаст конвекционный поток теплого воздуха и повысит теплоотдачу, но и обеспечит безопасность.

Обратите внимание. Обкладывать кирпичом можно только квадратные или прямоугольные буржуйки

Печь в виде цилиндра требует особого устройства конструкции кожуха, в виде боковых металлических ребер. Кожух из кирпича для цилиндра сократит теплоотдачу и приведет к быстрому прогоранию стенок.

Как сделать простую квадратную буржуйку

Для стандартного гаража отопительный прибор 30 х 30, высотой 50 см – вполне достаточно. Диаметр трубы для буржуйки – не меньше 30 см, толщина стенок – не менее 5 мм. Для дымохода подойдет труба диаметром 12 – 15 см, толщина 3 мм. Чтобы труба дымохода быстро не обледеневала, ее обматывают снаружи слоем минеральной ваты.

Порядок работ:

• вначале чертим раскрой деталей печки, определяем все размеры;
• вырезаем из листового металла по размеру необходимые детали;
• вначале соединяем сваркой стенки и дно печи, но только прихватываем. Чтобы была возможность выставить все стороны строго по уровню;
• после проверки вертикали и горизонтали можно проварить все соединения тавровым швом;
• в готовый корпус устанавливаем нижнюю перегородку. В ней сразу надо просверлить отверстия для удаления золы (шаг между отверстиями полтора сантиметра, от стенок – 5 см);
• перегородка располагается не ниже, чем 10 см от дна;
• в задней стенке вырезаем круг для установки трубы дымохода;
• дверцы топки и поддувала – расстояние от стенки – 5 см;
• при креплении завес дверцы нужно учитывать, что они просядут от температуры, поэтому крепим их на 2 см выше;
• последними монтируют ножки буржуйки – высота не меньше 15 см и устанавливают верхний лист печи.

Для того чтобы получить максимальную теплоотдачу труба буржуйки не должна быть прямой. Нужно установить трубы с двумя поворотами в 30 градусов и выводить их через стену гаража. Тогда продукты горения будут отдавать все тепло не улице, а помещению.

На видео показано, как сделать простую буржуйку из металлического листа и уголков и из старого газового баллона.

Модели и производители печей

Прежде чем купить недорого печь для дома на дровах, стоит познакомиться с особенностями продукции известных производителей. В этом случае будет легче ориентироваться в предлагаемом в магазине ассортименте, в преимуществах и недостатках отдельных моделей.

Булерьян

Печь с подобным конструктивным исполнением впервые была разработана на территории Канады. Для нее характерно простота конструктивного исполнения и высокие эксплуатационные характеристики.

Топка цилиндрической формы изготавливается из стали, имеющей толщину 5 – 6 мм. Дверь топочной располагается на торцевой стороне. К корпусу привариваются полые трубы, имеющие круглое или прямоугольное сечение. После прогрева топки, воздух в трубах нагревается, обеспечивая активный конвекционный процесс.

Колосниковая решетка находится внутри камеры на дне цилиндра. Предусмотрена перегородка в верхней части, разделяющая топку на две части. Первая предназначена для закладки дров, вторая – для дожигания пиролизного газа. Дымоход располагается в противоположной от дверцы стороне и заходит внутрь камеры сгорания. Это способствует тому, что продукты горения, образовавшиеся в глубине основной камеры, возвращаются к передней стенке, а затем поднимаются в верхнюю часть и попадают в дымоход.

Булерьян – качество, проверенное временем

Печи Бутакова

Запатентованная модель продемонстрировала хорошие результаты в суровых климатических условиях. Под данным товарным знаком выпускаются несколько моделей, с различными техническими характеристиками:

Модель	Мощность, кВт	Вес, кг	Объем внутреннего пространства, кубов
Студент	9	70	150
Инженер	15	113	250
Доцент	25	164	500
Профессор	40	235	1000
Академик	55	300	1200

Бутакова – надежность и долговечность

Бренеран

Российский аналог канадской модели, изготавливаемый по европейской технологии. Представлен несколькими моделями:

Модель	Мощность, кВт	Отапливаемая площадь, квадратов	Вес, кг
АОТ-6	6	40	56
АОТ-11	11	80	105
АОТ-14	14	160	145
АОТ-16	27	240	205
АОТ-19	35	400	260

Печи непрерывного действия могут комплектоваться стеклянными дверцами. Допустимо подключение к водяному контуру. Однако в отличие от своего зарубежного аналога, у такого оборудования недостаточная герметичность дымового штуцера, что может стать причиной попадания конденсата в помещение.

Бренеран – российский аналог Булерьян

Теплодар

Продукция известного российского производителя. Отличается высоким КПД благодаря тщательно продуманной конструкции. Компактные размеры и небольшой вес. Можно выбрать печь длительного горения для гаражаили дома с подходящими характеристиками.

Теплодар Матрица-200 актуален для помещений с площадью до 200 квадратов. Сибирь обеспечивает быстрый прогрев комнаты. Модели серии Т станут лучшим выбором для гаража. Для кухни лучше приобрести отопительно-варочную печь-камин Вертикаль

Теплодар Матрица-200 – хороший выбор

Везувий

Российская разработка. Такие длительного горения печи на дровах для бани, дачи или загородного дома способны стать лучшим решением. Часто используются для обогрева хозяйственных построек. На выбор модели влияет назначение помещения, для которого она приобретается. Обеспечивают равномерный обогрев благодаря особому конструктивному исполнению: внутрь топки вварены трубы, через которые проходит нагретый воздух.

Везувий для равномерного обогрева дома

Термофор

Отечественная разработка для любого дома. Под данным товарным знаком выпускается несколько моделей:

• Герма;
• Золушка;
• Индигирка;
• Нормаль;
• Огонь-батарея.

Печи могут использоваться для обогрева различных помещений с внутренним объемом 50-250 м³. Их мощность варьируется от 4 до 13 кВт.

Термофор в коричневом цвете

Ермак

Отопительное оборудование, имеющее небольшие размеры и классическую конструкцию. Надежный кожух защищает от вредных инфракрасных лучей. Это оптимальное решение для небольшого дачного дома.

Принцип работы печи Ермак
