Двигатель конструкции
Рассматривая вопрос о том, как сделать автоматические распашные ворота своими руками, стоит поговорить о двигателях. Они играю основную роль во всей системе. Как раздвижные, так и консольные ворота имеют зубчатую рейку, установленную вдоль их внутренней поверхности. В двигателях затвора используется зубчатая шестерня, установленная на выходном валу мотора, который входит в зацепление со стойкой на конструкции.
При работе двигателей вращается шестерня, которая открывает или закрывает ворота в зависимости от направления работы мотора.
Распашные ворота используют двигатели, закрепленные на статических опорах, столбах или в земле. У них есть рейка, которая соединяет их с полотнами. Мотор перемещает конструкцию, которая толкает или тянет объект в нужную сторону.
Поскольку ворота фактически являются рычагом, для перемещения требуется меньшее усилие, если рычаг установлен на полотнах дальше от петель. Если поручень привода прикрепляется к конструкциям ближе к точке поворота (шарниры), для перемещения требуется большее усилие.
В отличие от двигателей с раздвижными конструкциями, принципы работы мотора с распашными воротами различны. Ниже перечислены различные типы двигателей для таких моделей полотен, принципы их работы, их сильные и слабые стороны.
Устройства безопасности
Для бесперебойной работы распашной системы необходимо выполнить ряд мероприятий по предупреждению людей, детей, животных, автомобилей, находящихся в радиусе распахивания, чтобы избежать травм и неожиданного выезда транспорта. Для этого крепят специальные предупреждающие таблички и знаки, светоотражающие элементы и сигнальное освещение. Также применяется звуковая сигнализация, мигающие габаритные огни.
Обязательна установка систем обнаружения различных посторонних предметов на пути движения полотен. Такими системами являются фотоэлементы и датчики положения и движения створок, а также положения и движения автомобиля или наличия посторонних объектов. В этом случае срабатывает управляющее устройство, происходит блокировка и автоматическая остановка привода. Фотоэлементы крепят на расстоянии не менее 1 метра от ограды на специальных столбиках и на основных столбах ворот. Индуктивный контур укладывают под поверхностью земли на глубине от 3 до 10 см в три или четыре слоя.
Шаг первый: Определите положение открывания и установите опорный кронштейн
Не устанавливайте устройство открывания ворот снаружи, где люди могут легко получить к нему доступ. Он должен располагаться рядом с внутренней осевой линией полотна. Это помогает минимизировать скручивание конструкции, когда открыватель активен.
Как только ворота установлены, пришло время собрать кронштейн стойки. Эта сборка создает пространство между оператором и подвижной конструкцией. Для начала прикрепите кронштейн к передней части сошника. Откройте ворота и полностью извлеките рычаг открывания. Отрегулируйте кронштейн по уровню и используйте с-образные зажимы, чтобы зафиксировать узел на месте. Стоит отметить, что подключение электропривода распашных ворот осуществляется строго по схеме. Это необходимо для равномерного распределения нагрузки.
Автоматические ворота и привод своими руками
Главным достоинством автоматических распашных ворот является возможность дистанционного открытия-закрытия, то есть при помощи пульта управления. Комфорт автоматизации особенно ощущается в зимнее время, когда хозяину домовладения или гостям не приходится контактировать с холодной конструкцией.
Установить электропривод на ворота не просто, но если учесть створки касательно высоты столбов и применить створочные упоры, электродвигатель станет залогом успешного функционирования всей конструкции.
Комплект автоматики обычно содержит несколько устройств:
фотоэлементы – 1 уп.;
блок управления – 1 шт.
Электропривод для ворот, собранный своими руками, прочен, долговечен и скор в эксплуатации. Он открывает ворота примерно за 15 секунд.
Пример электропривода для ворот
Но если по ходу движения створок появится какое-либо препятствие, автоматика перестанет работать
При сборке самодельного привода используют механизм спутниковой антенны – его червячная передача заменяет полноценный электропривод. По сравнению с магазинным вариантом поворотный двигатель более экономичен, т. к. питается от напряжения 36 В. Магазинная автоматика тянет 220 В.
Для сборки электропривода своими руками, при помощи которого будут открываться ворота, необходимо запастись парой рабочих приводов с длинными штоками, пультом и трансформатором с диапазоном мощности 36 – 40 В. Пульт понадобится для открытия-закрытия конструкции. Он должен работать в радиусе 50 м. Еще понадобятся два брелка для охранных устройств и токовое реле. Без него автоматика сломается или перегреется.
Для самостоятельной установки электропривода нужен инструментарий:
Автоматические врата отличаются от распашных тем, что имеют электропривод. Устройство выпускают в двух вариантах – линейном и рычажном.
Какой же из них выбрать? Подходящую автоматику определяют по замеру промежутка, разделяющего внутреннюю сторону столба и петлю. Для значения до 1,5 см используют дешевый линейный привод. Для больших показателей вплоть до 3 см подходит рычажный тип.
Определившись с приводом, выбирают комплект. При этом руководствуются шириной створки и возможными ветровыми колебаниями. Например, средняя ветровая нагрузка на местности равняется 40 кг/ м. Для ворот из профнастила со створками 2 х 2 м нагрузка составляет 160 кг (2 х 2 х 40). К этому значению приплюсовывают действительный вес одной створки (допустим, 100 кг). Итого – 260 кг. Учитывая запас прочности, привод подбирают на створки весовой категории 400 – 800 кг.
Комплектующие для автоматических откатных ворот
Также рекомендуется учесть интенсивность открывания, т. е. сколько машин пропустит конструкция за 1 час. Этот параметр прописан в техпаспорте. Указан он в процентах.
При установке электропривода применяют его так. Если створка открывается за 15 секунд, то на закрытие уходит такое же время. Итого 30 секунд. Если прописанная в техдокументации интенсивность составляет 25 %, их выделяют из количества минут в часе (60 х 25 % = 15). Превратив 15 минут в секунды, получаем значение 900. Делим его на 30 и получаем 30. Таким образом, в течение каждого часа ворота проделают свою работу 30 раз. Для частного дома такая пропускная способность может оказаться лишней, а для солидного предприятия – слабоватой.
Каркас для распашных ворот своими руками?
(фотографии, инструкция, видео мастер-класс )
Если вы читаете статью с самого начала, то знаете, что немного выше, я обещал вам рассказать про установку деревянных распашных ворот своими руками. Так вот, сказано-сделано.
(пошаговые фото мастер класса по созданию металлических дощатых ворот)
Для того, чтобы сделать прочные распашные ворота своими руками, лучше всего, конечно же, использовать при создании металл. Но как же быть, если хочется создать деревянные ворота, при этом, не утрачивая их прочности?
Этапы создания деревянных распашных ворот с металлическим каркасом:
- Сначала создаётся металлический каркас (схему его создания я уже описывал в этой статье выше).
- Затем, после сборки и покраски каркаса, заготавливается деревянная обшивка. В данном случае мастер использовал в качестве обшивки доски, он подогнал их до нужных размеров, обработал наждачной бумагой, обмыл и нанёс слой краски.
- Полученные заготовки крепятся на металлический каркас. В данном случае, автор видео мастер-класса закрепил доски на каркас при помощи металлических болтов.
- Готовая конструкция устанавливается на столбы забора (подробнее о монтаже распашных ворот я ещё расскажу в этой статье).
Источник идеи и фотографий, видео мастер-класс: https://www.youtube.com/watch?v=-82zbCyzv1QОригинальное название: DIY | Building a gate -TIMELAPSE-Hassan Abu-Izmero
(пошаговые фото изготовления ворот из дерева с металлическим каркасом)
Вот эта модель является примером, пожалуй, самых простых деревянных ворот с металлическим каркасом. Для её создания использовалисьподручные материалы, в частности, старые доски, завалявшиеся у мастера, возможно, где-нибудь на заднем дворе. Такое использование материалов позволяет неплохо сэкономить на создании распашных ворот своими руками, при этом функции изделия не теряются.
Вместо профильной трубы!, для создания каркаса автор видео мастер-класса использовал обычную металлическую трубу с круглым сечением, или, возможно, даже просто взял уже готовую металлическую раму от какого-нибудь старого предмета.
В качестве диагональной перемычки! же он использовал длинную тонкую металлическую спицу.
Создатель даже установил на эти ворота ключевой замок, что усилило из безопасность в разы.
Плюсы модели:
- Дешевизна;
- Простота создания;
- Надёжность;
(фотографии, видео мастер-класс, инструкция)
Инструкция по созданию каркаса из профильной трубы:
- Прежде чем начать создавать каркас, необходимо снять размеры с того места, где планируется установка ворот. По этим размерам, с учётом, конечно же, толщины самой трубы, создаётся план-схема каркаса ворот;
- После того, как схема создана, и всё стало наглядно, можно приступать к непосредственной сборке каркаса. Для этого профильная труба нарезается по нужным размерам. Потом из нарезанной трубы складывается прямоугольная рама, трубы места соединения прихватываются сваркой. Затем, после проверки конструкции уровнем и металлическим уголком, рама надёжно сваривается;
- На этом этапе каркас ворот уже почти готов, осталось лишь установить диагональные перемычки. Для этого нужно приложить профильную трубу к раме по диагонали и засечками отметить границы. По этим границам труба обрезается;
- Получившуюся деталь необходимо вставить в раму, прихватить сваркой и, уже после очередной проверки, приварить;
Вот и всё, металлический каркас для распашных ворот готов, а как использовать её при создании я расскажу в статье далее.
Установка ворот
При сооружении распашных ворот особое внимание уделяют их установке. От этого зависит срок службы и надёжность конструкции
Поскольку створки имеют большую массу, для их удержания делают крепкие столбы. Схема установки этой части конструкции довольно проста:
- Определяют конфигурацию столбов и материал изготовления. Это могут быть надёжные стальные трубы или кирпичные колонны со встроенным внутрь металлическим стержнем для приваривания креплений створок. Существует вариант железобетонной конструкции.
- Роют котлован для установки столбов или заливки фундамента для кирпичных колонн. Во втором случае высчитывают нагрузку, чтобы фундамент выдержал её и не деформировался в будущем. Для надёжности многие делают стяжку между столбами на глубине до полутора метров, соединяя их металлическими перемычками.
- Бетонируют столбы и стяжку, если она есть. При этом стараются сделать максимально качественным раствор, постоянно перемешивая его, чтобы избежать образования воздушных пустот в бетоне.
- Дают отстояться и хорошо затвердеть столбам и фундаменту в течение 10 дней. Регулярно поливают бетон водой, чтобы не появились трещины.
- После затвердения фундамента выкладывают столбы из кирпича.
- Приваривают петли для крепления ворот и вешают их на место.
Во время просыхания столбов (операция № 4) обычно занимаются изготовлением створок. Их конструкция имеет прямоугольную металлическую раму и полотный заполнитель, которым может быть:дерево;
- профнастил;
- кованная решётка;
- поликарбонат;
- стальной лист;
- штакетник из металлических труб или арматуры;
- комбинированный вариант из нескольких перечисленных материалов.
Для изготовления створок нужен сварочный аппарат и болгарка. Подготовив все необходимые инструменты и материалы, приступают к пошаговому изготовлению:
- Делают деревянные козлы для сварки рам.
- Производят разметку основных деталей и их резку.
- Сваривают каркас створок. При этой операции строго следят за контролем прямых углов и надёжностью сварки всех швов.
- Приваривают полотно.
- Приваривают петли для крепления на столбы.
- Устанавливают створки и красят их, предварительно шлифуют и грунтуют антикоррозийным составом.
Линейный винтовой распашной двигатель
Также можно сделать своими руками автоматическое открывание распашных ворот с использованием более распространенной модели мотора. Они имеют большой запас повторений. Линейные винтовые двигатели часто выглядят как длинный, тонкий корпус мотора без рычага. Однако рычаг находится внутри устройства и представляет собой резьбовой вал. Это видно по широкой щели в корпусе двигателя затвора.
Точка крепления ворот имеет внутреннюю резьбу и крепится на резьбовом рычаге. Мотор затвора вращает вал, и поскольку точка крепления зафиксирована на затворе, он привинчивается вдоль вала и толкает затвор, как открытый, так и закрытый.
Как и поршни, линейные винтовые двигатели требуют тщательного выравнивания во время установки. Это также мощные механизмы, способные автоматизировать большие металлические распашные ворота с калиткой с электроприводом. Нагрузка при этом может быть до 250 кг.
Изготовление распашных ворот – инструмент и материал
Убедившись, что можем изготовить их своими руками, приступим к строительству.
Требуемый инструмент для изготовления распашных ворот и расходный материал к нему.
Инструмент
Обязательный для изготовления каркаса и обустройства стоек:
- болгарка. Предназначена для резки и шлифовки металлических заготовок;
- нарезные диски;
- шлифовальные диски;
- сварочный аппарат;
- электроды;
- рулетка;
- строительный уровень;
- уголок;
- молоток;
- лопата;
- мастерок.
Вспомогательный:
- компрессор, краскопульт или кисточки для окрашивания стоек и/или ворот;
- дрель. Если понадобится для крепления обшивки ворот;
- клепатель, а также заклепки к нему.
Материал
труба для изготовления рамы. Предпочтительно использовать профильную трубу 60х40х1,5. Подойдет и 40х20х1,5. Окончательный выбор зависит от отделочного материала и учета ветровой нагрузки;
труба для изготовления стоек. Здесь также следует руководствоваться весом готовых ворот.
Общие рекомендации по выбору таковы:
- вес ворот в пределах 150 кг. и ниже. Подойдет труба 80х80х4;
- вес ворот от 150 кг до 300 кг. Труба – 10х100х5;
- вес ворот превышает 300 кг. Труба –140х104х5.
Совет: Для стоек может быть использовать кирпич, бетон или даже дерево. В любом случае соотносите свойства материала с предполагаемой нагрузкой.
петли для распашных ворот. Могут быть регулируемыми и нерегулируемыми. Должны быть изготовлены из качественного материала и обладать способностью выдерживать значительный груз;
замки. Могут быть механические и электромеханические. Выбор на усмотрение;
краска. Нужна для окраски стоек и/или обшивки;
обшивка. Здесь также полная свобода выбора. Главное, чтобы было вам по нраву и по карману;
автоматика для распашных ворот. Для возможности сделать автоматические ворота. Можно не устанавливать вообще или установить позже. Но, если ее установка предполагается, пусть и в отдаленном будущем – каркас распашных ворот лучше делать более прочным.
Виды ворот
Тип конструкции устройства ворот — еще один важнейший вопрос. Вне зависимости от того, какой выбирается материал, есть четыре основных вида ворот.
- Распашные ворота для дачи — самый популярный вид конструкции, при котором одна или две створки распахиваются наружу. Калитка, как правило, всегда имеет конструкцию распашной.
- Раздвижная конструкция, когда ворота перемещаются вдоль поверхности забора, открывая или закрывая проезд.
- Рулонные или роллетные ворота сворачиваются на манер рулона при открывании.
- Секционные ворота убираются снизу вверх секция за секцией.
У каждого типа конструкции есть свои плюсы и минусы, поэтому следует поговорить о них более подробно.
Распашная конструкция
Популярность этого типа ворот весьма высока.
Чертеж устройства автоматических распашных ворот
- Простота устройства. Соорудить распашные ворота для дачи может даже непрофессионал в сфере строительства;
- Дешевизна. Возможность проведения монтажа своими руками может значительно снизить издержки по возведению ворот;
- Универсальность. Установить подобную конструкцию можно практически в любом месте;
- Длительность срока эксплуатации. Конструкция распашных ворот проста и надежна;
- Вариативность. Для подобной конструкции можно выбрать практически любой материал.
Из минусов можно отметить, что распашные ворота для дачи — все-таки самая массивная конструкция, а для открывания ворот будет нужна площадка перед ними в несколько квадратных метров. Эту территорию нужно будет постоянно очищать от снега, листьев и прочего мусора.
Чтобы навесить распашные ворота для дачи, на опорах закрепляют мощные петли, к которым крепят основной материал изготовления ворот.
Фото и чертеж петель для ворот
Желательно предусмотреть какое-либо решение и для предотвращения самовольного закрывания створок, так как нередки ситуации, когда при порыве ветра ворота самостоятельно захлопываются. Это может нанести существенный ущерб автомобилю и даже здоровью стоящих рядом людей.
Раздвижная конструкция
Раздвижные или откатные ворота гораздо реже можно встретить в частном секторе на просторах нашей Родины. Главное достоинство раздвижных ворот — экономия пространства. Для открывания и закрывания ворот такой конструкции нужно лишь около 30 см от забора вдоль самого ограждения.
При открывании раздвижные ворота отъезжают в сторону параллельно поверхности забора.

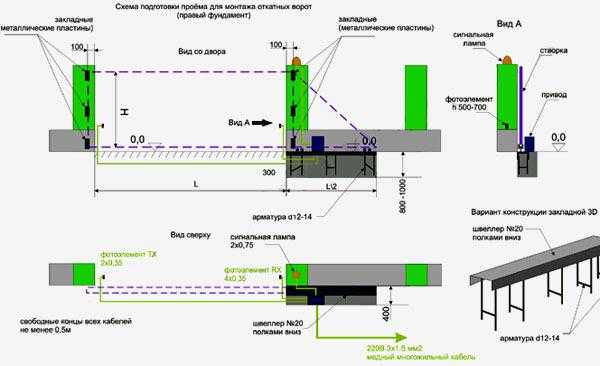

Подробная схема устройства откатных ворот
Смонтировать откатные ворота самостоятельно
Роллетные ворота
Рулонные или роллетные ворота для дачи используются редко. Подобный механизм обычно применяют на входной группе в гаражах. В качестве материала не могут браться профнастил или кованый металл, обычно это некое полотно из небольших секций из пластика или металлопластика. Конструкция по своему типу напоминает рольставни на окнах или дверях.
Это достаточно недорогой вариант для ворот, но и сломаться такая легкая конструкция может гораздо быстрее.
Так выглядят роллетные ворота для дома
Секционные ворота
Секционные ворота состоят, как правило, из нескольких сэндвич-панелей, которые при открывании перемещаются из вертикальной — в горизонтальную плоскость. Для их обустройства нужен навес или оборудованный вход в гараж. Секции работают на специальных пружинках.
Обычно такую конструкцию устанавливают не как ворота для дачи, а на складских или других промышленных объектах, так как стоимость их достаточно высока. Возможность автоматизации позволяет использовать конструкции с большим комфортом.
