Печь-барбекю из кирпича своими руками: чертежи и порядовка

Печи-барбекю для летней кухни: их типы и разновидности

Конструкций барбекю много, но по принципу исполнения их можно разделить на три основные группы:

Простые по типу мангала

Простейшие – кострища, обложенные по периметру камнями или кирпичом, либо изделия, изготовленные по типу мангала представляющие собой сварную или цельную металлическую емкость с прорезями для воздушной тяги и съемной решеткой. Для удобства приготовления блюд, конструкция предусматривает ножки. Решетка устанавливается не сверху на бортики, а на некотором углублении, примерно 6-10 см. Это делается, чтобы раскаленный от углей воздух не выдувался ветром, а находился на уровне приготовления мяса, обеспечивая равномерную прожарку. В этом и заключается отличие мангала от барбекю.

Печь барбекю для беседки — открытый очаг

П-образные из камня или кирпича

Несложное строение из камня или кирпича, представляющее собой П-образную кладку высотой 1,0 – 1,2 м. Сооружение возводится на ровной горизонтальной поверхности: бетонной плите или бетонной стяжке. В кладку вмонтирована огнестойкая поверхность из листового металла не менее 0,3 см толщиной, на которой будут сгорать дрова и тлеть угли. Выше нее располагаются крепления для установки решетки.

Простой барбекю для дачи и беседки

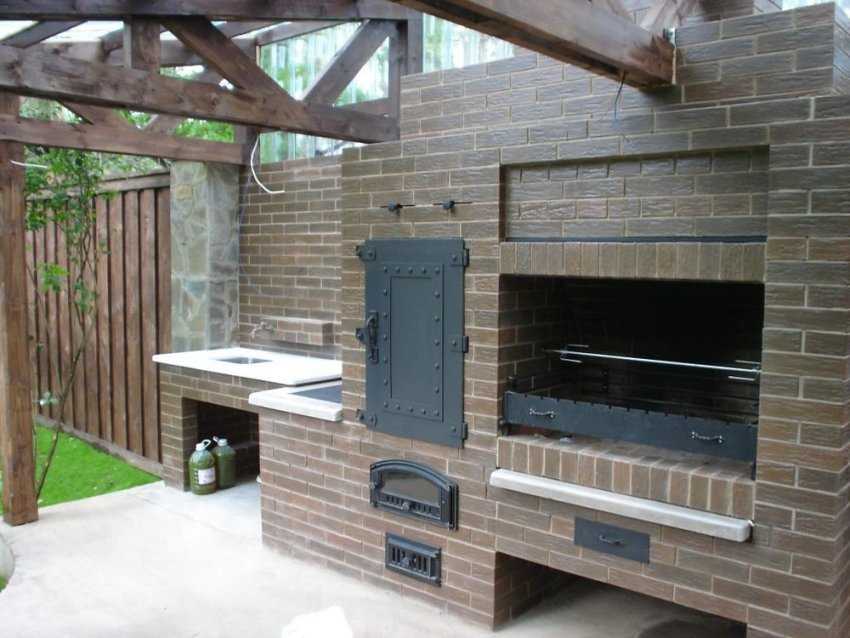

Печь с камином, дымоходом и дровянником

Полноценная печь с камином, дымоходом, местом для хранения дров, столом для размещения продуктов. Такая печь выстраивается на фундаменте, может располагаться в беседке и иногда представляет целую кухню на свежем воздухе.

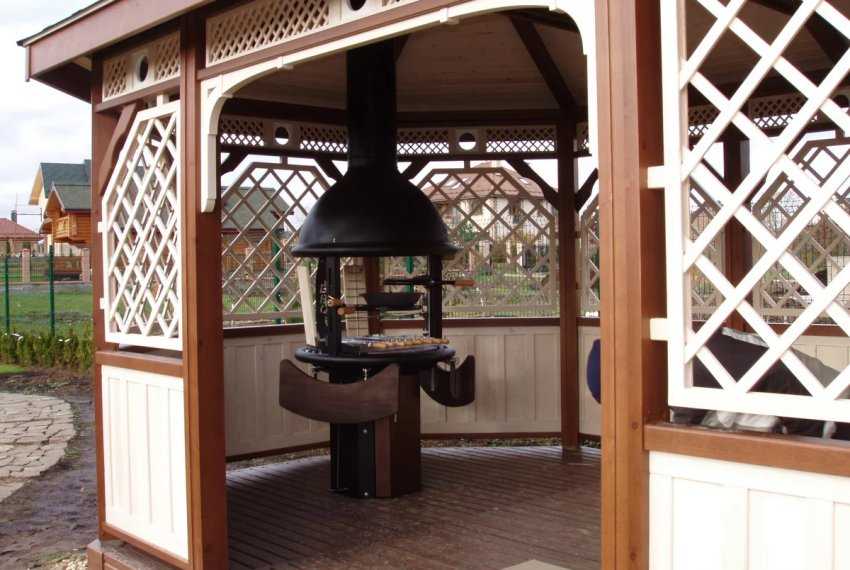

Печь барбекю для беседки

Первый вариант — переносной и его всегда можно поставить рядом с беседкой, чтобы контролировать процесс приготовления и наслаждаться благоуханием пищи. Второй вариант вполне реально пристраивается сбоку беседки, но при условии несложной модернизации: над ним должна быть смонтирована металлическая вытяжка с трубой, чтобы дым не поступал в зону отдыха. Печь из третьего пункта зачастую строится в беседке, а иногда беседка возводится вокруг нее.

Схема печи барбекю для беседки

Печь для беседки можно условно разделить на три составные части:

Инструменты и материалы

Инструменты

Для возведения шашлычницы своими руками из кирпича вам понадобятся всегда нужные на любой стройке инструменты и приспособления:

• емкость для замеса кладочной смеси;
• миксер или бетономешалка;
• лопата;
• ведра;
• колышки со шнуром;
• рулетка;
• строительный уровень;
• мастерок;
• болгарка;
• перфоратор;
• строительный молоток;
• щетка для снятия раствора;
• перчатки.

Строительный уровень понадобится при возведении мангала неоднократно

Материалы

Материалы, которые понадобятся для базовой конструкции:

• цемент М-400;
• рубероид РКП-350;
• доска, брус;
• гравий;
• песок;
• смесь кладочная глино-шамотная для огнеупорной кладки;

• армированная сетка;
• арматура;
• уголок;
• кирпич;
• листы базальтового картона 1200 х 00х 10.

Стальной прут, армирующая сетка, уголок

Дополнительные опции:

Для чего понадобится	Наименование
Труба	дымосборник из металла;зонт на дымовую трубу.
Печь	шаблон для арки;колосник;накладка на печь;дверцы;базальтовый шнур.
Коптильня	дверцы;базальтовый шнур;труба дымоотводная;задвижка.
Крыша, козырек	деревянный брус;рубероид;крепеж;черепица.
Облицовка	облицовочный материал;клей;грунтовка;затирка;средство для финишной обработки.

Какой кирпич лучше для строительства

Для кладки кирпичного мангала пригоден не каждый вид кирпича. Для каждой части сооружения применяют кирпич с определенными характеристиками. Основные рекомендуемые виды – это красный печной, рядовой полнотелый и огнеупорный шамотный.

Тип кирпича	Марка	Размеры, мм	Применение
Шамотный	ША-5ША-6ША-8ШБ-5ШБ-8ШЛ-8ША-25	230х114х65230х114х40250х124х65230х114х65250х124х65230х114х65230х124х65/55	Топка печи ижаровни,свод дымохода
Красный печной	М-200М-180	250х120х65250х120х88250х120х138	Общая кладка:нижние уровни,внешние стены,дымоход
Красный рядовой полнотелый	М-100М-125М-150	250х120х65250х120х65250х120х65	Нижний уровень,перекрытие междудровяником и топкой, труба
Облицовочный		250х120х65250х120х88250х85х65	Наружная кладка

Шамотный кирпич — самый прочный, устойчив к агрессивным продуктам сгорания. Огнеупорный, температурный предел достигает 1640-1800°C, обладает низкой теплопроводностью.

• Кирпич шамотный
• Кирпич шамотный клиновидный

Кроме стандартных шамотный кирпич бывает разнообразных форм и размеров. Для кладки сводов удобен клиновидный ША-25 с разной толщиной торцов — не нужно подпиливать стандартный кирпич для придания необходимой конфигурации.

• Шамотный кирпич ША-5
• Шамотный кирпич ША-6
• Шамотный кирпич ША-25

Размеры шамотных кирпичей

Маленький мангал часто полностью выкладывают из шамотного кирпича. В крупногабаритных конструкциях это нерентабельно, поэтому для кладки стен, не подвергающихся высоким тепловым нагрузкам, используется красный полнотелый кирпич.

Печной полнотелый, влагостойкий, термостойкий кирпич выдерживает до 1200°C. Лучший выбор – продукция заводов: Витебского, ЛСР «Победа», Кирово-Чепецкого, LODE.

• Кирпич красный огнеупорный
• Кирпич красный рядовой
• Кирпич красный печной

Интересные примеры:

Облицовочный кирпич

Раствор для кладки

На начальном этапе кладки применяется обычный цементный раствор: цемент и песок в пропорциях 1:3. На нем кладут рядовой полнотелый кирпич, выкладывая цоколь, внешние стены, над кровельный отрезок трубы и остальные части сооружения.

Топки печей, мангалов и каминов, а также дымосборник выкладывают с применением специальной огнеупорной глины: красная глина и просеянный песок в пропорции 1:2. Чтобы его правильно приготовить, глину нужно замачивать ее не меньше, чем на 3 дня.

Альтернативой является готовая кладочная смесь – мертель, которая упрощает работу. Кроме огнеупорных характеристик смесь обладает высокой вязкостью, что обеспечивает хорошую устойчивость к образованию трещин. Выдерживает температуру до 1690 градусов. Имеет высокую адгезию к огнеупорному и керамическому кирпичу. Толщина слоя — 2 — 10 мм.

Модели печей-каминов

Чтобы выбрать подходящий вариант, нужно рассмотреть несколько моделей как по конструкции, так и по месту их установки.

Самая простая конструкция

Это — самая простая конструкция камина барбекю, которую только можно представить. Каменные тумбы с разделочными поверхностями, установленные рядом, выстраиваются по желанию, но без них вряд ли можно будет обойтись, так как для приготовления пищи необходим надежный стол, а постоянно приносить его к печи будет не совсем удобно.

Несложная компактная конструкция

Печь-камин не покрыта крышей и является отдельным элементом дизайнерского украшения ландшафта, не входя в комплекс беседки. Нужно отметить, что она органично вписалась в окружающую обстановку.

Площадка, на которой печь установлена, плавно переходит в лужайку перед ней, где и можно расположиться во время приятного отдыха, сидя за столом, ведя интересные беседы и вкушая деликатесные блюда.

Так как конструкция проста, она имеет только топку для приготовления барбекю и нишу для хранения дров. В такой печи можно приготовить шашлык и другие блюда на мангале — это жареные овощи или мясо на решетке.

При постройке печей-каминов отдельно от беседки, т.е. без крыши, для кладки используют особый водостойкий раствор, который не будет разрушаться от воздействия атмосферных осадков.

Так как эта постройка не слишком массивная, фундамент для нее очень сильно заглублять не нужно, достаточно соорудить армированную плиту толщиной в 12—15 сантиметров и площадью чуть больше основания печи — на 10÷15 сантиметров.

Печь-камин в беседке

Этот вариант печи-камина в комплексе с беседкой более сложен и трудоемок в возведении. Постройка потребует больше времени и материала, но зато она и прослужит более долгий срок, так как будет защищена от дождя и ветра. Сложности встретятся и при проведении дымоотводной трубы через кровлю, равно как и обустройство гидроизоляции вокруг ее оголовка.

Удобная печь-камин в беседке

Осложнит работу и более объемная конструкция печи, так как в комплекс входит не только печь барбекю, но и варочная плита с отдельной топкой, которая должна быть соединена с общей дымоходной трубой. Но удобство этого сооружения неоспоримо, так как здесь, кроме плиты и очага, есть разделочный стол и ниша для запаса топлива.

Если выбор падет на эту модель, но практики в строительстве подобных сооружений нет, то лучше пригласить опытного помощника или мастера, который самостоятельно справится с работой.

Отдельно нужно сказать и о добротной беседке с кирпичными стенами — они спрячут хозяев и гостей не только от ветра, но и от любопытных соседей. Крыша над головой тоже будет в помощь — она не позволит испортить праздник в любую погоду. Во время дождя даже романтично сидеть около огня, в этом защищенном уголке, наблюдая за падающими каплями воды и игрой пламени в очаге.

Печь-камин на террасе

Можно сказать, что этот вариант установки печи-барбекю самый удобный, особенно если территория дачного участка совсем небольшая или плотно засажена экзотическими растениями, расположенными в особом сочетании или на альпийских горках.

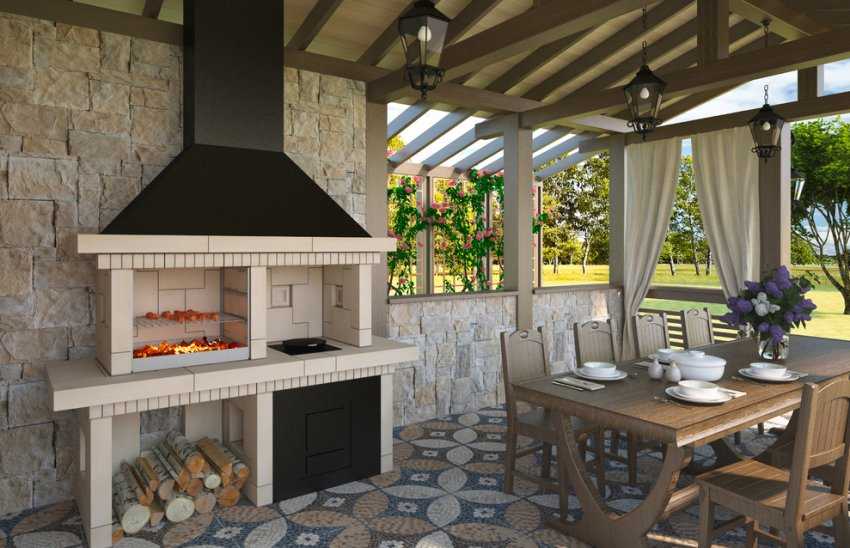

Камин-барбекю на террасе — максимум удобств

И, конечно, самым главным удобством установки, является близость к дому. Имея такую печь так близко, с ее помощью можно готовить разнообразные блюда ежедневно. Тем более что в этом комплексе предусмотрены все условия для приготовления полноценного обеда. В то время, когда в топке печи будет жариться мясо, на варочной плите можно приготовить первое блюдо и гарнир. Единственной причиной, которая может помешать процессу готовки — это отсутствие топлива.

Террасная крыша позволит не только готовить все лето на свежем воздухе, но и там же принимать пищу. Установив стол, стулья или кресла, можно обеспечить все удобства для вечернего отдыха перед горящей печкой.

Для комплекса понадобится больше топлива, потому что в процессе приготовления будут участвовать две топки: для барбекю и под варочной плитой.

Если установить такое сооружение в частном доме, то печь не раз выручит в различных непредвиденных ситуациях. Например, готовится праздник, а электричество по каким-то причинам отключили. В этом случае растапливается печь, и все задуманное готовятся на ней.

Кроме таких моделей существуют и другие, в которых устраиваются приспособления для расширения функций этого комплекса — это могут быть казан, коптильня, гриль и бак для нагрева воды.

Особенности

Беседка не должна рассматриваться как нечто единое и монолитное в любом случае. Наоборот, она подразделяется сразу на несколько четких типов, каждый из которых имеет свои особенности и нюансы. Возведение подобных построек возможно даже силами непрофессионалов, главное — выбрать проект, который получится реализовать. Типичная беседка не изолирована от природной среды, как большинство искусственных сооружений. Более того, целесообразно максимально слить ее с пейзажем, стереть визуальные грани.

Очень важной чертой выступает гибкость оформления. Стен в отдельных версиях не делают, зато возможны фундаменты и полы. Для удержания кровли в конструкциях без стен формируются опоры

Допускается размещение беседки непосредственно в саду, примыкание ее к дому. Почти всегда можно ставить постройку на подготовленный грунт, изредка формируют площадки

Для удержания кровли в конструкциях без стен формируются опоры. Допускается размещение беседки непосредственно в саду, примыкание ее к дому. Почти всегда можно ставить постройку на подготовленный грунт, изредка формируют площадки.

Обустраивать фундамент нужно, только когда подземные воды подходят к поверхности близко. Большое значение имеет правильный выбор материала с учетом поставленной задачи и климата. Вид его (дерево, металл, камни) определяет, получится ли возвести беседку своими руками, насколько просто и быстро это будет сделано. Варьируется в широких пределах геометрия.

Что требуется от печи

То, что уличная печь должна быть стойкой к внешним воздействиям, очевидно. Не вполне очевидна мера их воздействия на строение печи: к температурному диапазону, который печь должна выносить, снизу добавляется не менее 10-15 градусов, а то и все 30-50; печку-то на зиму в дом не заносят. Пластичности традиционного глиняного печного раствора на это уже не хватает; раньше уличные печи клали на глиняно-известковом и др. модификациях старинных минеральных кладочных растворов для печей. Добавляли в раствор яйца, но все равно, служила уличная печь без перекладки лет 10-15 от силы. Поэтому в наше время уличные печи кладут преимущественно не на глиняном растворе, а на печных клеях; это уже продукты современной химии. Внешне они похожи на строительный цементно-песчаный раствор, однако в их основе жаропрочный цемент или тонко молотый печной камень стеатит на особом связующем с добавками-пластификаторами. Печные клеи дороже старых печных растворов, но пластичнее лучшей белой глины, а предназначенные для наружных работ морозо- и влагостойки.

Еще менее очевидно требование стабильности температуры в рабочей области печи. Летом много чего пекут над углями и вообще готовят на открытом огне. Печь-барбекю для беседки или др. аналогичного назначения должна держать температуру в зоне расположения продукта не менее точно, чем позволяет газовая плита, иначе или подгорит, или невкусно получится. Это требование еще более ужесточается, если печь с коптильней: однократное кратковременное выпадение кислого конденсата в коптильном шкафу портит всю партию.

Вместе с тем печь в беседке чаще всего технически невозможно снабдить высоким дымоходом и сложной системой дымовых каналов, стабилизирующих тягу и сглаживающих задувание ветра в трубу. По эстетическим соображениям не всегда применим и дефлектор. Тогда приходится жертвовать экономичностью печи и обеспечивать ее технологические кулинарные качества другими способами, см. ниже.

Виды печей для беседок

Существует множество вариантов печей, которые можно установить в дачных беседках. Постройку сложных и больших конструкций лучше, конечно же, заказывать у специалистов. Простые печи можно сделать собственными руками. Они могут быть стационарными или переносными, выполнять несколько функций и состоять из двух-трёх компонентов.

К печам для беседок выдвигается ряд требований:

1. Повышенная устойчивость к температурным перепадам.
2. Удобство и простота в эксплуатации.
3. Красивый внешний вид.

Выбирать устройство для приготовления пищи следует в соответствии со своими возможностями, предпочтениями, требуемыми функциями и стилем участка. Некоторые из них можно использовать не только для готовки еды, но и для обогрева. Стоит рассмотреть особенности наиболее популярных вариантов.

Знаете ли вы? Впервые слово «barbacoa» (барбекю) встречается в истории покорения Перу испанскими конкистадорами, которая описана в 1553 году в книге «Хроники Перу» уроженца Испании, священника и историка Сьеса де Леона.

Русская печь

Такое сооружение занимает немало места, поэтому для его установки потребуется просторная беседка. Оно предназначено для обогрева и готовки пищи в специальной посуде. Если постройка для отдыха небольшая, то стоит рассмотреть вариант установки мини-печи, которая имитирует русскую разновидность. Речь идёт о барбекю или мангале. Их можно выполнить даже с вертелом для гриля.

Мангалы

Небольшая и простая конструкция. Может быть установлена в открытой или закрытой постройке. Но при этом следует позаботиться о пожарной безопасности. Мангал может быть выполнен из различных металлов: стали, железа, смесей разных видов. Под него потребуется постройка фундамента. Жарку мяса, колбас и овощей на мангале производят на дровах или углях. Продукты жарят на шампурах.

Барбекю

Компактный вариант печи, который подойдёт для установки в любую по площади постройку для отдыха и приёма пищи. Её стоит ставить в центре беседки. Площадь при этом следует разделить на 2 зоны, предназначенные для подготовки блюд и для их употребления.

Читайте об использовании различных малых архитектурных форм в ландшафтном дизайне участка.

Это один из наиболее простых вариантов, который можно выполнить собственноручно. К тому же он лёгкий в эксплуатации, а блюда на нём получаются очень вкусными и ароматными. По внешнему виду печь-барбекю похожа на мангальную, однако процесс приготовления в ней осуществляется не на шампуре, а на решётке.

Коптильня

В беседке можно установить небольшой комплекс, который будет включать мангал и коптильню. В этом случае возможно будет полакомиться жареным на углях мясом и блюдами, приготовленными на дыму. При установке коптильни требуется оборудование места для отдыха мощной вытяжкой. Эту конструкцию обычно делают из кирпича и металла.

Виды

Условно беседки можно разделить на такие виды:

Классифицируя беседки по функциональному предназначению печи, можно разделить постройки на три вида.

Беседка с русской печью

Если быть точнее, с мини-печью. Это сооружение позволяет готовить не только шашлык или гриль-овощи, но и делать кашу или блины. Стоит отметить, что строительство такой беседки довольно сложно и нуждается в руководстве специалистами.

Беседка с мангалом

Отличительной чертой такого устройства является способ приготовления продуктов – использование шампуров для мяса или овощей. Здесь среди вариантов – и мобильные переносные конструкции, и стационарные модели, устанавливаемые чаще всего у дальней стены. Возводят такие печи из кирпича.

Беседка с барбекю

В отличие от мангала, здесь процесс готовки продуктов проходит не на шампурах, а на решетках, чем этот вариант и удобен, так как не нужно тратить время на насаживание мяса. Вместе с тем, очищать решетку гораздо сложнее. Материалом для стационарной печи также служит кирпич.

• открытая или закрытая беседка – если постройка закрытая, обязательно наличие приточной вентиляции;
• материалы конструкции;
• размещение точек огня;
• обязательное отверстие или, еще лучше, вытяжка в крыше;
• свободное пространство возле мангала и барбекю не менее 3 м.

Беседка с камином

Это самый подходящий вариант для закрытых беседок, находиться в которых можно и зимой.

Положительные черты:

• долговечность и надежность;
• безусловное украшение всего участка;
• функциональность (можно использовать как печь, коптильню, барбекю);
• тепло камина согреет в любую погоду.

Однако среди всех плюсов существуют и отрицательные стороны:

• не транспортабельность;
• высокие затраты на постройку (кроме того, желательно обращение к профессионалу);
• возведение занимает длительное время;
• нуждается в большом количестве дровяного топлива;
• задымлённость.

Беседка с казаном

В первую очередь, казан в беседке ассоциируется с ароматным пловом. Сама печь в таком случае выстраивается в виде прямоугольника с отверстием сверху, в которое вставляется круглая чашка – казан, и небольшой дверцей сбоку для дров или другого топлива.

Беседка с тандыром

Продукты, приготовленные в такой печи, славятся особым вкусом и ароматом. Характерная особенность в необычной кувшинообразной форме – широкое дно и сужение к горловине. Преимущество и в том, что мясо в тандыре не нужно обмахивать и переворачивать, оно подвешивается на шампурах и одинаково прожаривается со всех сторон. Обязательным является возведение в беседке небольшого подиума под печь, который по совместительству послужит и дном.

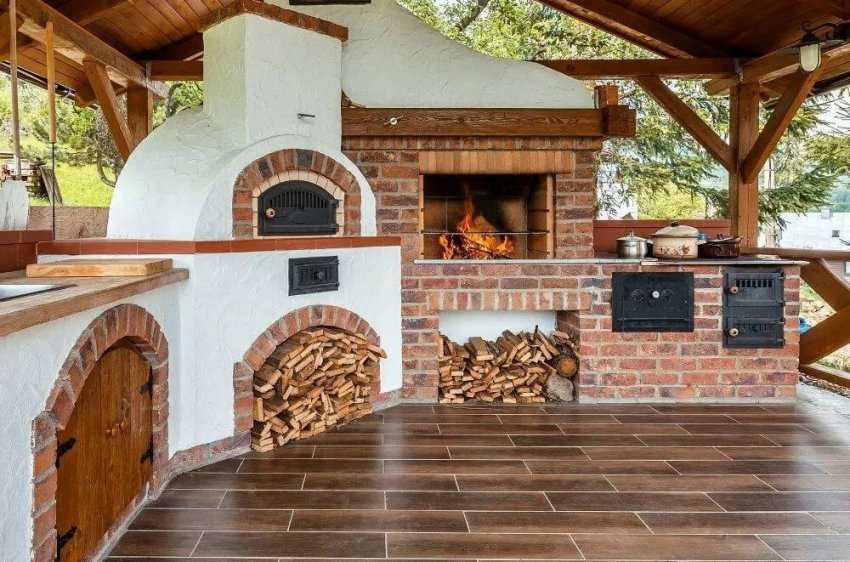

Встроенный печной комплекс

Включает в себя и духовку, и гриль, и плиту. Такое устройство позволит полностью перенести процесс готовки из душной кухни и приготовить практически любое блюдо на свежем воздухе. Для возведения требует обращения к специалистам.
