Беседка с мангалом на даче своими руками: как сделать постройку?

Инструкция, как сделать беседку своими руками

В первую очередь, выбирают модель (тип, форму, размеры, материал) и готовят проект-чертеж. Чертеж можно сделать самому с указанием всех параметров, включая высоту фундамента. При возникновении трудностей мастер может обратиться к специалисту строительного профиля.

Далее подготавливают участок. Оценивают состояние грунта на наличие подземных вод, просадки и карстовых пустот. При необходимости участок почвы укрепляют.

Следующим этапом заливают фундамент. Его размеры будут зависеть от выбранного основания (классический фундамент, пьедестал, модель с лестницей) и состояния грунта. Стандартный вариант заливки: песчаная подушка, заливка смесью цементного раствора и гравия.

Далее, пока беседка не имеет крыши, приступают к строительству мангала, печи или барбекю. Для конструкций закрытого типа обязательно нужен дымоход, который обеспечит качественную тягу из помещения наружу.

Беседки открытого типа в строительстве дымохода не нуждаются, но он может быть оформлен для удобства владельцев.

Последним этапом обустраивают крышу беседки, выбирая её форму и размеры по проекту.

Возведение мангала

Когда фундамент окончательно застыл, приступают к строительству печи. Делают это, следуя заранее составленному чертежу барбекю, необходимому для возведения качественной постройки, отвечающей заявленным требованиям.

Для начала на поверхность фундамента укладывают рубероид (для защиты строения от влаги). Также, дополнительную гидроизоляцию не помешает проложить и между первыми двумя рядами кладки.

Лучше всего использовать специальный печной кирпич, который обладает всеми необходимыми свойствами, в том числе повышенной жаропрочностью.

В качестве соединяющего элемента надлежит использовать глиняно-песчаный раствор с незначительным добавлением цемента.

Как сделать мангал из кирпича в беседке

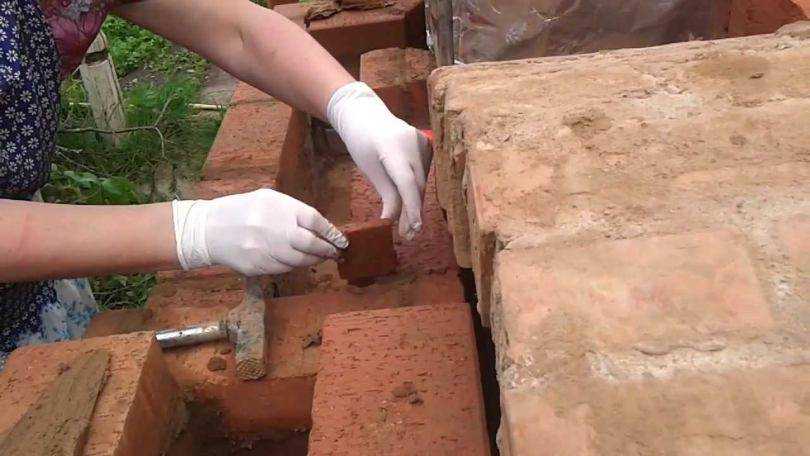

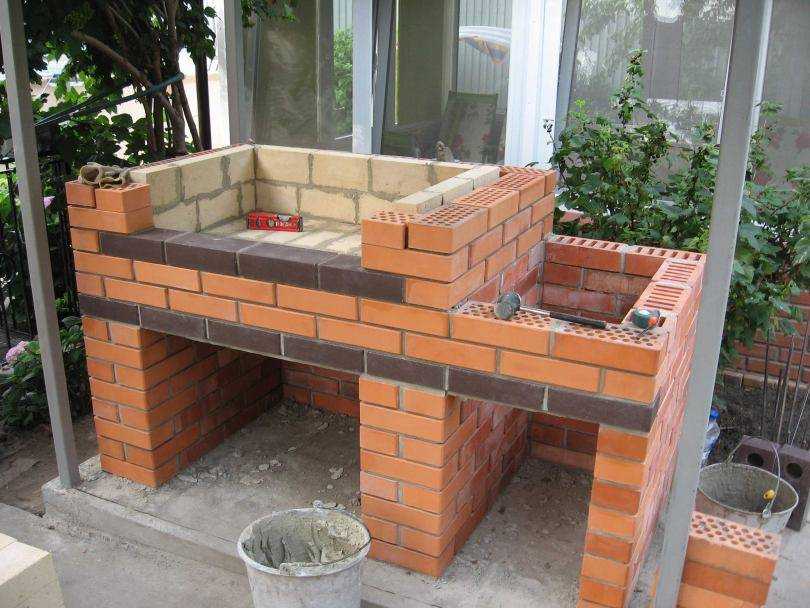

Спустя две недели после заливки фундамента приступаем к кладке кирпича.

Внимание! Поместите кирпич в воду на несколько минут за день до начала строительства. Данная хитрость способствует лучшему сцеплению, а также предотвращает обезвоживание глины

Перед началом работы на фундаменте начертите контуры расположения печи — это послужит шпаргалкой. Начинается строительство с цоколя. Первый ряд кладется с углов к центру по заранее начерченным линиям. Последующие ряды кладутся со сдвигом на полкирпича сначала в одну, а потом в другую сторону.

Армирующая сетка кладется через каждые 3 ряда для предотвращения распада и образования трещин. При укладке сетки изделие проверяется с помощью уровня и отвеса для предотвращения перекоса конструкции. После завершения постройки цоколя начинается кладка топливника. Жаровня выполняется как из кирпича, так и из заранее отлитого бетонного основания.

В зависимости от выбранного топливника производятся следующие действия: при арочном варианте используется кружало. Между кирпичами с помощью щепок оставляется зазор шириной 1 сантиметр. Далее пустое пространство заполняется раствором, и вся конструкция засыхает 2 дня.

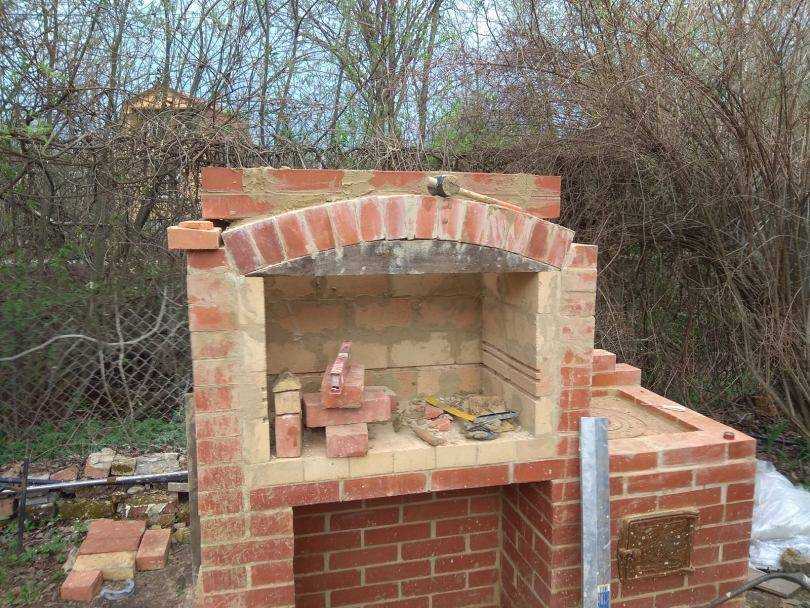

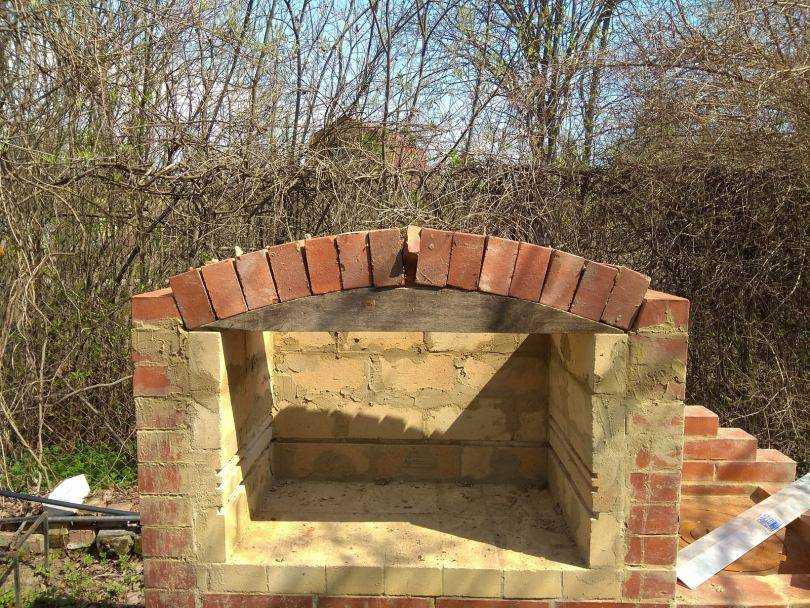

ОСТОРОЖНО снимайте кружало. Сверху топливника располагается железобетонная балка или армированный уголок

На нем следует еще 1 кирпичный ряд.

Небольшие щели, оставленные при кладке, способствуют лучшему горению ввиду проникновения большего количества кислорода. Если решено сделать место для барбекю, то для решетки делаются выступы, а в прослойки вставляется арматура.

Ее желательно сделать на разных уровнях для более удобного использования. Финальным этапом делается дымоход и ветровые стены. При желании внутрь дымохода можно вставить трубу. Для предотвращения попадания осадков на верхней части дымохода устанавливается козырек из металла.

Виды конструкций

На даче бывают различные беседки. Наиболее часто встречаются:

1. Открытые – имеет опорные металлические или деревянные стойки, крышу. Стен нет, их заменяют шторы или вьющиеся культуры. Внутри конструкции может быть мангал или барбекю.
2. Закрытые – дом небольшого размера. В основном его остекляют, устанавливают вентиляцию, устанавливают двери и окна. Камин применяют для отопления. Использовать можно круглый год. Интерьер, мебель могут быть любыми.
3. Полуоткрытые – частый вид. Такие здания имеют крышу, установленную на нескольких стенах. Эти элементы — защита от воздействия природных явлений. В основном такие беседки используют для готовки: в них устанавливают мангал, печь или барбекю.
4. Пристроенная – продолжение главного здания. Устанавливают его к одной из стен уже существующего строения. Благодаря этому можно сэкономить материалы и место на территории. Такое сооружение будет защищено от ветра, дождя. Можно вставить окна, двери. При выборе пристроенной беседки следует учесть, что материалы надо подбирать так, чтобы они гармонировали с домом.
5. Отдельностоящая – без прочного фундамента не обойтись. Место, где будет располагаться строение, нужно выбрать с учетом климата в регионе.

Если вы все же решили, что беседка из кирпича будет возведена своими руками, то необходимо следовать пошаговой инструкции от строителей. Кроме этого, ознакомиться можно с эскизами, фото готовых построек, чтобы найти оптимальный для себя вариант.

Мангальные комплексы из кирпича

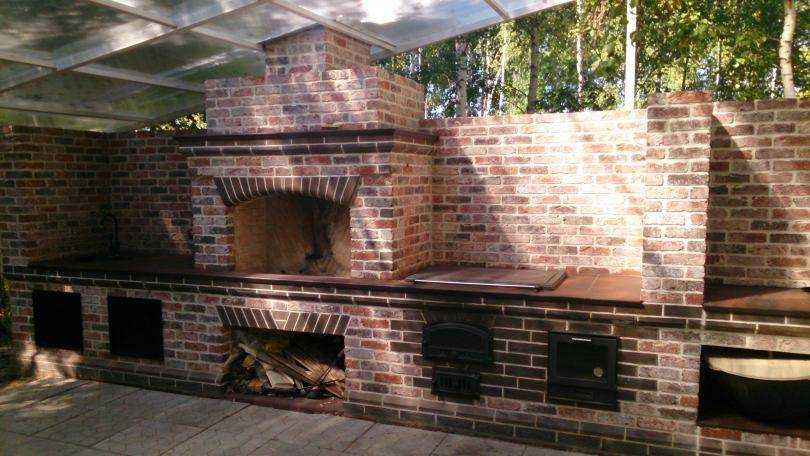

Шашлычный комплекс в 300 кирпичей (мангал)

с печкой и мойкой

А это настоящий шашлычный комплекс из кирпича — очень эпичный мангал получился у автора этих фото. Как видите из фото, справа находиться печь с плитой, на которую можно поставить казан, а слева располагается мойка.

Мойка съемная300 кирпичейВ самом мангале кирпиче на глинеПлитка — керамогранит на клей 3000. Комментарий автора: «Два года без навеса, полёт ормальный.»

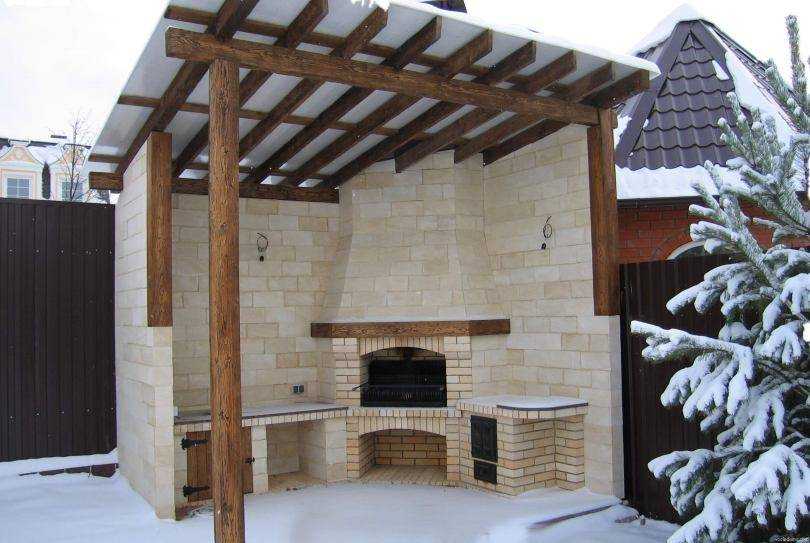

Угловой мангал из кирпича в беседку + печь + плита под казан

Бюджет: От 150 + материал = примерно 200

Кирпич Витебский печной одинарный М-200Кирпича ушло 650-800 шт.Раствор: шамотная глина, сеяный песок, и иногда чуть цемента,

Проект деревянной беседки с мангалом из кирпича. + Фото

Это проект деревянной беседки с мангалом из кирпича, которую можно сделать своими руками. Проект делался в программе Google SketchUp 8.

Под каждым столбом бетонная тумба, всего 8 тумб. А под мангалом свой фундамент, две фбс 50/200/50, и сверху ещё 20 см. налито бетона с армированием. Так что нагрузка везде своя.

Характеристики материалов для беседки с мангаломРазмер 6 на 4. Крыша один скат 7*3. Залили 8 тумб под мангал положили две фбски. 25 штук бруса 150*150*6, доска 150*50*6 40шт (стропила) и 60шт пол, доска 150*30*4 65шт обрешетка. Профлист 13 листов 3*1.25. Кирпич: 600 штук (красный сталинский б/у)Мангальная будет отделана диким камнем, а столешница будет мебельная под Белый мраморВнутрь будет железный мангал

Комментарий автора: «Жар держится хорошо и очень долго.»

Беседка будет остеклена от ветра

И ещё полезный комментарий автора: «Заслонка для того чтоб когда дрова прогорят и останется одни угли её закрыть не полностью дабы не угореть и жар максимально сильный был чтоб казан прогревался. Цемент и глина понятия не совместимые. Раствор цемент и песок. А вообще домашние печи делают из смеси песка и глины. По поводу трубы, она точна должна быть выше конька, можно нарастить металлической.»

Проект беседки и процесс её строительство

Фото о мангале

Как вам такой компактный четырехсторонний комплекс???

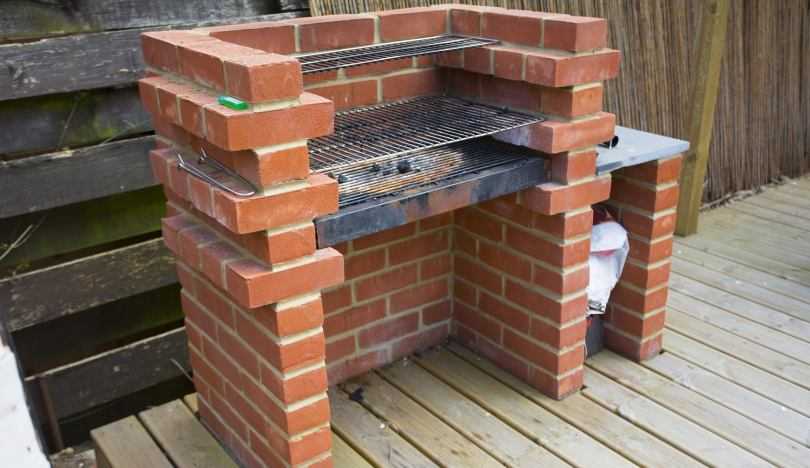

3 в 1: кирпичный гриль, барбекю, коптильня

Даже с небольшими навыками и минимумом инструментов каждый может построить собственный кирпичный гриль барбекю, было бы только желание.  Если вас устраивают размеры, предложенные автором, следуйте этой инструкции. Плита размером около 115 см в длину и 76 см в глубину. Коптильня высотой 76 см в высоту, шириной 71 см и 76 см в глубину. Это газовый гриль, поэтому нужно рассчитать место для баллона. В постройке гриля нет никаких особых секретов или сложных нюансов, общий порядок вы можете видеть на пошаговых фотографиях. Но если интересно, автор написал довольно подробную пошаговую инструкцию, можете почитать на сайте первоисточника, ссылка находится под галереей.

Пошаговые фото изготовления:

(чтобы увеличить просто кликните по фото)

Источник фото www.instructables.com/id/Brick-Barbeque/

Возведение каркаса беседки

Выполнение каркаса не занимает много времени. Устанавливаются столбы, затем возводится каркас и выполняется обвязка. Во время работы правильное положение столбов проверяют при помощи отвеса, чтобы зафиксировать вертикаль можно поставить временные откосы. Летние беседки могут не иметь стен, тогда обшивка выполняется в самом конце, уже после укрепления крыши и укладки полов.

Если стены нужны, то их высота зависит от того, насколько легкой запланирована беседка. Летние обычно имеют невысокое ограждение до 1,5 м из брусьев 100х50 мм или 50х50 мм для верхней обвязки. Нижнюю обвязку делают из бруса 100х100 мм. Пространство выше можно закрыть обрешеткой из рейки или оставить открытым.

Под стропила надо сделать основание из связки брусьев. Проще всего работать с прямоугольными планами — для них столбы устанавливаются в углах строения (при большой длине одной стороны также в середине). На верху угловых столбов крепятся крестовины в форме буквы Х. Под крестовину в столбах делают вырезы.

Размер бревен для столбов должен быть не менее, чем 100х100 мм. В простых конструкциях можно просто уложить балки основания крыши на столбы.

Места стыков рекомендуется дополнительно укрепить саморезами или стальными уголками. Сверху укладывается наружная связка, крепятся стропила, на них будет уложена крыша. Кровля для беседки из бруса должна быть достаточно надежной и долговечной, поэтому для нее требуется прочная основа.

Летняя кухня с крышей из поликарбоната.

Это конечно не беседка, но здесь мы хотим обратить ваше внимание на крышу. Это идея может послужить пишей для ваших будущих планов по изготовлению беседок

Отметим, что сейчас делают такой поликарбонат, который может выдержать удар кувалды (это сказано для скептиков) . Источник фото: pechnik-pech-kamin.ru/galery-pechnik-pech-kamin-v-sankt-peterburge/p/6

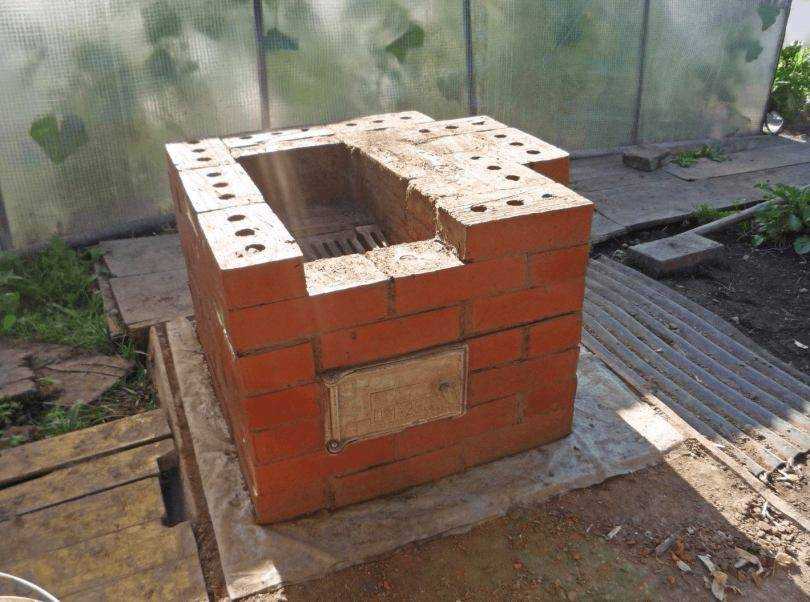

Мангал из кирпича в беседку. Мастер класс

Объем кирпича = «три нивы»

Это простая модель мангал маленькой мангала для дачи. Автору надоело жарить мясо на кортах, и он решил поднять уровень мангала, что бы можно было жарить стоя. По сути получилась красивая подставка из кирпича под металлический мангал с шикарным дымоходом. Как видите мангал установлен на солидный фундамент и вся конструкция выполнена очень эстетичноКомментарий автора о используемом клее вместо цемента: «Специальный клей для печей и каминов, на упаковке указано какую температуру он выдерживает, 600-800. Для экономии денег, чуть выше от топки добавлял плиточный клей для тёплых полов.»

Тесты показали, что воздуха мангал получает достаточно, несмотря на закрытую конструкциюКирпич обычный, облицовочный.

Сечение дымохода для хорошей тяги должно быть 250мм х380мм, тогда дыма в глаза не будет.

Читайте так же статью про «Мангалы из кирпича» https://novamett.ru/mangaly/iz-kirpicha-svoimi-rukami

Мангал с арочной крышей в беседку своими руками

Пошаговая инструкция — мастер класс

Автор решил сделать мангал, составил проект беседки с мангалом (см. в галерее), посчитал материалы, поехал в магазин, там ему понравилась лавка из природного камня. Он попросил сделать ножки 75 см высотой и она у меня послужила основой всей конструкции. На которую он и клал все кирпичи. Как видите в первых фото с обратной стороны он сделал стенку из кирпича для поддержки плиты, что бы она точно выдержала вес кирпичей.

Кстати на фото в галерее вы увидите два варианта крыши у этой модели, это просто автору не понравился первый вариант и он его переделал.

Обратите внимание что труба обложена декоративным кирпичом, который сделан из спресованного песка, который почти не проводит тепло. Что уменьшает опасность возгорания

Фундамент под печкой ленточный с арматурой под всю беседку.

Стол в беседку из массива каштана на заказ, стулья из бука

Бюджет:130 огнеупорного кирпича по 60 р250 декоративного по 27 р200 плиточек по 22 рстол каменный 12 тртри мешка суффикса 1500 рчасы 3500р

Проект деревянной беседки с мангалом из кирпича. + Фото

Это проект деревянной беседки с мангалом из кирпича, которую можно сделать своими руками. Проект делался в программе Google SketchUp 8.

Под каждым столбом бетонная тумба, всего 8 тумб. А под мангалом свой фундамент, две фбс 50/200/50, и сверху ещё 20 см. налито бетона с армированием. Так что нагрузка везде своя.

Характеристики материалов для беседки с мангаломРазмер 6 на 4. Крыша один скат 7*3. Залили 8 тумб под мангал положили две фбски. 25 штук бруса 150*150*6, доска 150*50*6 40шт (стропила) и 60шт пол, доска 150*30*4 65шт обрешетка. Профлист 13 листов 3*1.25. Кирпич: 600 штук (красный сталинский б/у)Мангальная будет отделана диким камнем, а столешница будет мебельная под Белый мраморВнутрь будет железный мангал

Комментарий автора: «Жар держится хорошо и очень долго.»

Беседка будет остеклена от ветра

И ещё полезный комментарий автора: «Заслонка для того чтоб когда дрова прогорят и останется одни угли её закрыть не полностью дабы не угореть и жар максимально сильный был чтоб казан прогревался. Цемент и глина понятия не совместимые. Раствор цемент и песок. А вообще домашние печи делают из смеси песка и глины. По поводу трубы, она точна должна быть выше конька, можно нарастить металлической.»

Проект беседки и процесс её строительство

Фото о мангале

Как вам такой компактный четырехсторонний комплекс???

Беседки из дерева своими руками 300 фото, чертежи, схемы

Здесь собрана небольшая галерея деревянных беседок, сделанных своими руками. Конечно, можно собрать и больше фотографий, ведь вариантов миллионы. Каждая беседка, сделанная не по шаблону, а своими руками, пусть даже по стандартным чертежам, это все равно произведение искусства. Здесь же собраны относительно простые конструкции, которые под силу каждому, не обладающему большим опытом мастеру. Есть, конечно, и примеры прмышленных изделий, может, пригодиться.

Чертежи квадратной беседки

Квадратные беседки 150 фото

Чертежи шестиугольных беседок

Шестиугольная беседка своими руками 50 фото

Чертежи восьмиугольных беседок

Восьмиугольная беседка своими руками 100 фото

Особенности

Кирпичная беседка – это капитальное стационарное сооружение. Даже если она состоит из одних только колонн и крыши, облегченный (столбчатый) фундамент ей необходим. Строение из кирпича надежно, долговечно и основательно, оно имеет только один недостаток, его стоимость несколько выше, чем у древесины. Но если рассмотреть все положительные особенности, то кирпичная беседка окажется более выигрышной по сравнению с другими материалами:

• Имеет красивый, презентабельный внешний вид.
• Долговечна, может прослужить нескольким поколениям.
• Надежна. Строение закрытого типа защитит от погодных воздействий и от внешних проникновений.

• В таком помещении всегда уютно, тепло и сухо.
• Кирпич не гниет, не ржавеет, его не разъедает грибок и плесень, что дает возможность сэкономить на антикоррозийных и противогрибковых пропитках.
• За такой беседкой легко ухаживать, она не требует лакокрасочных покрытий.

• Кирпич относится к пожаростойким материалам, возведенную из него беседку можно смело обустроить печью и мангалом.
• Капитальное строение закрытого типа вполне может заменить летнюю кухню, если подвести водопровод и обустроить печь с варочной поверхностью. В качестве отопления можно использовать обогреватели.
• Кирпич хорошо сочетается с любыми строительными материалами, с его участием строят красивые комбинированные сооружения.

Несмотря на большое разнообразие беседок, их можно разделить на три основных вида: закрытые, открытые и полуоткрытые. Строения такого типа отличаются также, размерами, формами, внутренней комплектацией, они бывают комбинированными в сочетании с камнем, деревом или железом.

• Беседки закрытого типа – массивные строения с ленточным фундаментом или бетонными плитами, стенами со всех сторон, окнами и дверью. В таких сооружениях может быть водопровод, электричество, даже санузел. Чтобы подвести все коммуникации к беседке, необходимо строить ее рядом с домом. Здесь можно устроить печь, коптильню, мангал, барбекю, если правильно выполнить дымоход и вентиляционную систему. Таким помещением можно пользоваться в течение всего года.
• Самыми популярными считаются компромиссные варианты беседок – полуоткрытые. Такое строение имеет несколько стен и крышу. Стены могут защитить от зноя, ветра и косого дождя, но часто их используют как зону для приготовления пищи, устанавливая мангал и барбекю.

Беседки бывают разных размеров и конфигураций, четких геометрических форм и свободных очертаний:

• Квадратные конструкции могут относиться к любому из перечисленных типов. Если они небольших размеров, их укомплектовывают столом, стульями или лавками, рядом с беседкой выстраивают печь, устанавливают мангал.
• Прямоугольные беседки любых типов способны разместить на своей территории зону столовой и зону приготовления пищи.

• Круглые постройки чаще оснащаются лавками вдоль стен и столом по центру помещения, иногда в центре устраивают гриль.
• Многогранные конструкции укомплектовываются по типу круглых беседок.
• Сооружения свободной формы легко зонировать, но их проект лучше доверить дизайнеру, любая ошибка в эскизе придаст постройке странный вид.

Какие бывают дизайны

Вдвойне приятнее проводить время в красивой, удобной и многофункциональной беседке. Для того, чтобы остановить свой выбор на одном из вариантов, нужно подробнее узнать их характеристики.

Стиль Шале

Полы в таких постройках практически всегда выполнены из необработанного дерева или настоящего камня. Это является их отличительной особенностью.

Стиль шале

Такие беседки очень уютные, прочные и надежные. Идеи шале пришли к нам с юга Франции.

Отличительными их чертами являются:

• Широкий свес кровли, который может выступать за стены на метры. Это помогает защитить несущие конструкции от неблагоприятных погодных условий.
• Конструкция крыши может иметь четыре ската, что очень практично.
• Широкие карнизы.
• Сдержанная внутренняя отделка. Одну из стен можно покрыть лаком и разместить там трофеи. А можно украсить цветами, вышивкой или декоративной посудой.

В стиле шале преобладают цвета натурального камня и дерева, серого, черного и коричневого. Если хочется внести немного яркости, то можно использовать красный или оранжевый цвет.

Все балки, перекрытия должны быть изготовлены исключительно из дерева

Их окрашивать не нужно, важно сохранить первозданный цвет. чтобы увеличить срок их эксплуатации, достаточно будет покрыть лаком или пропиткой

Неизменная классика

Такие беседки дополнят и украсят любой участок. Они имеют лаконичный дизайн и правильные очертания. Крыша выполнена в простом стиле.

Использование пастельных тонов

Особенностями таких конструкций являются:

• Использование мрамора, дерева, камня или металла в строительстве беседки.
• Естественная, пастельная расцветка. Минимальное количество ярких элементов.
• Для декора сгодятся решетчатые конструкции, кованые элементы, парапеты, карнизы, живые цветы. С внешней стороны можно рассадить цветы и кустарники.

Восточный стиль

Здесь представлено огромное разнообразие стилей, от японского, до богатого арабского. Для дачи больше подойдет японско-китайский стиль, который больше подходит для природы. Такие беседки отлично будут смотреться на берегу водоема, возвышенности или у зеленых насаждений. Декор используется тематический.

Восточный стиль

Особенности:

• Беседка никогда не стоит на земле, ее основание приподнято минимум на 50 см.
• В строительстве используется камень, бамбук, дерево или тростник.
• Крыша устанавливается многоярусная, ее углы направлены вверх. Это одна из отличительных особенностей построек Востока.
• Используемые цвета всегда спокойные, пастельные, водные, цвет светлой березы, рисовой бумаги или сакуры.
• Обстановка должна быть минималистической, без лишних деталей.
• Можно использовать перегородки или шторы, которые разделят пространство.
• Мебель устанавливается небольших размеров, но в тоже время она должна быть многофункциональной. В качестве украшений используются икебаны, напольные светильники и др.

Современный стиль

С элементами футуризма в дизайне

Для того, чтобы эстетическая красота приносила максимум пользы, нужно сочетать следующие шаги:

• Использование в дизайне пластика, стекла, металла в комбинировании с натуральным камнем и деревом.
• Главное, сохранить минимализм беседки. Это является отличительной особенностью современного дизайна.

Стиль Прованс

Этот стиль самый близкий к дачному. Беседки получаются очень милыми, функциональными и яркими. Любой участок будет выглядеть красиво и ярко

Особенностями стиля являются:

• Просторная беседка, достаточное место для отдыха. Большое количество мебели, окна с кружевными занавесками. Все это предусмотрено в стиле Прованс.
• Внутри отделка сочетает в себе гранит на стене, доски на полу и побелку на потолке.
• Мебель должна иметь на себе кованые, деревянные и плетеные детали.
• Цветовая палитра – сливочная, при этом наносить ее нужно неаккуратно.
• В качестве декора можно использовать плетение, резьбу, вазы, картины с пейзажами и т.д.

Внутренняя отделка в стиле Прованс

Изготовление теплицы своими руками из профильной трубы и поликарбоната: полное описание процесса, чертежи с размерами, полив и обогрев (Фото & Видео)

Беседки с мангалом, барбекю и печкой: выбор материала для павильона

Садовые беседки с мангалом, барбекю и печкой многие используют в качестве летней кухни. В зависимости от того, в какой сезон планируется использование беседки, она строится закрытой или открытой. Чтобы построить такое сооружение используются различные материалы, с учетом создания единой архитектурной композиции с уже имеющимися во дворе строениями.

Беседка с барбекю из комбинированных материалов

Деревянная беседка барбекю

Дерево – традиционный строительный материал, легко поддающийся обработке и сборке. Натуральность и экологичность изделий из древесины позволяет сооружениям отлично смотреться как на территории приусадебного участка, так и в дачном экстерьере. Для строительства используется брус, бревно, доска, рейки для декоративной решетки.

Беседка барбекю из дерева достаточно легка и не требуют массивного фундамента. Однако, если беседка оборудуется печью, под нее придется устроить монолитный фундамент.

Беседка с печкой, построенная из дерева

Полезный совет! Своевременная обработка древесины специальными современными пропиточными составам, делают изделия огнестойкими и позволяют довольно долго эксплуатировать такие сооружения.

Кирпичные павильоны

Беседка барбекю из кирпича пользуются популярностью за счет долговечности и фундаментальности. Такие сооружения служат много лет, они пожаробезопасные и они не требуют специального ухода или периодического ремонта. Фото беседок с печкой и мангалом демонстрируют наиболее частый выбор кирпича в качестве материала для такой конструкции.

Каменная беседка с односкатной крышей из дерева

Любители зимнего отдыха на даче используют для строительства закрытые варианты беседок из кирпича, однако и летние открытые беседки оборудуют мангалами и барбекю. Под строительство кирпичных сооружений обязательна укладка добротного фундамента.

Комбинированные сооружения

Довольно часто для возведения беседок используют несколько видов материала. Это может быть металл и дерево, камень и металл, дерево и кирпич. В комбинированной из дерева и кирпича конструкции, как правило, прибегают к методу зонирования: рабочую зону с оборудованием устраивают из кирпича, а место для отдыха — из дерева. Отличная сочетаемость материалов между собой дает павильонам безупречный внешний вид. Такие конструкции также нуждаются в возведении фундамента.

Дерево и кирпич отлично сочетаются друг с другом

Самостоятельное строительство

Построить беседку с мангалом на дачном участке можно и своими руками, пошагово выполняя каждый этап строительства. Сначала рассчитывают общее количество материалов, определяются с местом и очерчивают его контур. К примеру, за основу можно взять конструкцию восьмигранной формы из кирпича. Заливают фундамент, используя для бетона песок и напрягающий цемент с морозостойкими свойствами.

Затем нужно сделать кладку стен постройки, используя смесь огнеупорного типа. Вход беседки должен смотреть на вход в дом. Выкладывают 8 рядов кирпича по периметру: это будут ограждения. Дальше выполняют кладку, сооружая опоры, после чего занимаются стропильной системой из массива. Сооружают дровницу из кирпича, далее топливник и столешницу.

По желанию делают нишу для посуды. Для казана понадобится плита. Это может быть вариант со съемными кольцами. После изготовления основания для барбекю выкладывают столешницу из шамотного кирпича. Дальше организуют дымоход и формируют канал для коптильни, ряды армируют проволокой. Затем занимаются печным сводом, выкладывая стены и одновременно проверяя их посредством уровня. При этом задняя стенка может быть выдвинута за пределы контура.

Затем устанавливают дверцы коптильни, заканчивают кладку арок над мангалом, плитой для варки и печкой. После выполняют расшивку швов. Над плиткой можно закрепить сетку из нержавейки. Она пригодится для посуды, сушки ягод, грибов. Останется зашить кровлю, подвести воду к мойке и положить напольное покрытие. Для устойчивой тяги трубу лучше делать трехканальной.
