Буржуйка из газового баллона своими руками

Инструкция по изготовлению

Схема печи под казан из газового баллона:

Схема печи под казан с размерами (*в метрах)

При изготовлении такого типа печки нужно соблюдать следующую последовательность действий:

• Устранить остаточный объём газа. Изначально баллон был заполнен горючей и взрывоопасной смесью, поэтому перед проведением сварочных работ необходимо удалить из него все остатки этого вещества. Чтобы не допустить аварийной ситуации сначала нужно открыть вентиль, и держать баллон в таком состояние в течение нескольких дней.

  Удалите остаточный газ

• Нанести разметку. Вначале нужно отмерить высоту будущего изделия 45 см и провести на этом уровне горизонтальную линию в верхней части баллона. На расстоянии 10 см от этой линии следует наметить размеры отверстия под дымоотводную трубу, ближе ко дну габариты поддувала, а чуть выше его – топочного проёма. У него может быть прямоугольная или полукруглая форма, на функциональность камеры этот фактор не повлияет.

  Разметка. С задней стороны, вверху – размечаем отверстие под дымоход

• Подогнать высоту печи. Верхнюю часть ёмкости срезать по размеченной линии. При необходимости, нужно сделать насечки глубиной в 5 см по всей длине окружности с шагом 7 — 10 см и отогнуть «лепестки» края, для того чтобы во время готовки можно было установить казан на оптимальное расстояние от очага. На этом этапе идёт примерка казана. Он должен быть заглублён в печь не менее, чем на 2/3 своей высоты.

  Срезаем верхнюю часть

• Прорезать проёмы для дымоотвода, топочного отсека и поддувальной камеры. Для создания отверстий можно воспользоваться болгаркой. Отделённые куски металла лучше не выбрасывать, а использовать для изготовления дверок.

  Вырезаем отверстие для топки, поддувала, дымохода

• Промыть внутреннюю поверхность ёмкости. Чтобы избавиться от неприятного запаха внутренние поверхности стенок баллона нужно промыть несколько раз водным раствором хлорки. Завершают мытьё ёмкости для полного удаления химических соединений содовым раствором. После высыхания баллон можно уже дальше переделывать в печь.

• Изготовить и прикрепить дымоотводную трубу. С помощью сварочного аппарата сварить дымоход из двух отрезков труб, срезав их края под таким градусом, чтобы при соединении они образовывали между собой прямой или тупой угол. Затем перевернуть баллон приварить к вырезанному ранее отверстию;

  Отверстие под дымоход и труба

• Установить печную фурнитуру. Если используется отрезанные части металла, то можно просверлить по два или три отверстия в стенке корпуса печи по краю проёмов, и продеть в них куски проволоки. Они будут играть роль петель. Соответствующие отверстия нужны и в самодельных дверцах, а также ручки – для удобства открывания. Готовое печное литьё продаётся уже в комплекте с рамками. Чтобы его установить в газовый баллон нужно предварительно сварить из металлического уголка аналогичные по размерам рамы и прикрепить их к стенкам корпуса. Чугунные дверцы соединяются с ними при помощи болтов. Для уплотнения между рамами нужно проложить асбоцементный шнур. Внутри топочного отдела устанавливают направляющие из уголка, на которые в последствие укладывается колосниковая решётка. Золу будет гораздо удобнее удалять, если сварить простую конструкцию из листовой стали или использовать половину разрезанного вдоль куска металлической трубы. Её можно вставлять во время топки в поддувальный проём печи и при заполнении продуктами горения вынимать.

  Приделываем дверцы, колосниковую решетку и др.

• Монтаж ножек и ручек. Печь для казана из газового баллона удобнее будет переносить, если прикрепить по его бокам ручки из стальной трубки малого диаметра. Их габариты должны соответствовать ширине ладони взрослого человека. Ножки можно сделать из уголка или профилированной трубы. Печь из газового баллона должна быть устойчивой, поэтому ножки необходимо расположить на равном расстоянии друг от друга.
• Просверлить вентиляционные проёмы. Дрелью или болгаркой по бокам ёмкости нужно сделать несколько сквозных отверстий диаметром 10 мм, которые будут способствовать поступлению необходимого количества кислорода. Они не должны располагаться слишком высоко к верхнему краю печи, иначе через них будет выходить дым, который будет раздражать глаза и мешать процессу готовки.
• Зачистить все заусеницы и устранить иные возможные дефекты конструкции.

Готовая печка под казан из газового баллона

Проём в баллоне не такой упругий как венчик в печи из тонкостенного стального листа, и казан может в процессе готовки заклинить, особенно в случае его мелкой посадки или наличия сильно закопчённых стенок. Во избежание этого, печь желательно укомплектовать вогнутой крестовиной с длинными ручками из стального прута.

Требования

Если печь использовать для варки еды, то возникает одна важная проблема. Должна быть предусмотрена поверхность, где будет помещаться еда. При этом поток тепла в этом месте должен быть достаточным для качественного приготовления пищи.

Если важны, в первую очередь, задачи отопления помещения, то на первый план выходят другие особенности. Здесь особое значение приобретают:

1. длительное горение;
2. экономность расхода топлива;
3. высокие требования к противопожарной безопасности.

Последнее требование играет важнейшую роль в вопросах эксплуатации печей разного рода. Однако, при отоплении, печь, фактически, длительное время может быть без непосредственного присмотра. А это сильно увеличивает риск возникновения случайного возгорания. Другим важным вопросом является возможность узаконивания самостоятельно изготовленной печи. Этот процесс не является простым и лёгким.

Варианты баллонных печей

Есть несколько основных вариантов таких конструкций:

Простейший из них — это обычная буржуйка. Для неё принято использовать 12-литровый или 27-литровый баллон. Для эффективности прогрева желательно использовать горизонтальное колено для дымохода. Самой сложной частью является присоединение дверцы для отверстия, через которое загружается топливо. Удобна для хранения в городской квартире. Недолговечна в связи с постепенным выгоранием стенок баллона.

Особые длинные печки. Работают в качестве печей длительного горения. Основной принцип работы состоит в том, что топливо постоянно горит при незначительном наполнении топливом. Затем образуются продукты пиролиза, которые сгорают в отдельной камере сгорания. Для обеспечения эффективности горения имеет смысл подогревать воздух, который поступает в печь. Масляная гаражная печка предусматривает вертикальную установку. В качестве топлива используется отработанное машинное масло. Регулировка температуры горения Выглядит конструкция примерно следующим образом.

«Ракета». Её название происходит от того, что иногда она издаёт шум, похожий на рёв ракетных двигателей. Правда, это может происходить, если печь не отрегулирована. Правильно работающая конструкция издаёт разве что тихий шелест. Конструкция её не является особенно сложной и для её изготовления очень удобен 50 литровый газовый баллон. Этот вид обладает многими важными достоинствами. Они хорошо обогревают помещение, экономичны в использовании, относительно просты при изготовлении. Их можно приспособить для обогрева лежанки. Но, с другой стороны, делать их надо точно и аккуратно. Если печь плохо отрегулирована, она будет малоэффективна. Топливом служат дрова (обычно это тонко наколотые щепки или ветки). Оно поступает через трубу сверху. Воздух поступает через отверстие слева внизу. Горение происходит в нижней трубе. Поддув здесь очень сильный. Продукты сгорания поднимаются вверх и выходят через трубу справа, обогревая при этом помещение.Расскажем, что из себя представляет печь под названием «бубафоня». В ней применён особый принцип работы с продуктами пиролиза. Камера сгорания располагается вертикально. Продукты пиролиза сдерживаются специальным металлическим «блином», который ограничивает пространство горения сверху. КПД этой конструкции может достигать восьмидесяти пяти процентов. Эта печь не предназначена для использования влажного топлива. Влажность не должна превышать 12 процентов. Печь очень экономичная по расходу топлива. Удобно использовать для обогрева гаражей или других хозяйственных помещений.

Ракетную печь можно делать не только с помощью газовых баллонов, но и с использованием бочек, консервных банок и других средств.

Инструкция по изготовлению

Схема ракетной печи из газового баллона

Размеры

Подготовка баллона

В качестве заготовок для изготовления печи ракеты лучше использовать 50-литровые баллоны для транспортировки пропана. Их высота составляет 85 см, диаметр равен 30 см.

Ракетная печь из газового баллона такого размера сможет эффективно сжигать топливо и обогревать помещение до 50 м². Кроме того, такие ёмкости довольно часто используются в обиходе, поэтому найти изделия, выработавшие ресурс, не составит большого труда.

В газовом баллоне, даже не эксплуатирующихся длительное время, внутри остаётся небольшое количество вещества. Попытка его разрезать без предварительной подготовке может привести к трагедии. Чтобы предотвратить детонацию во время резки с обеими емкостями нужно проделать следующие манипуляции:

1. открутить вентили для освобождения горловины баллонов;
2. выдержать 2 — 3 дня пока улетучится остаток газообразной смеси;
3. залить в них воду и оставить их в таком положении на сутки;
4. слить воду и дать возможность высохнуть.

Такая подготовка позволит полностью освободить ёмкости от газа, исключив всякую возможность взрыва.

Этапы работы

Далее работы по сооружению реактивной печи из газового баллона, согласно чертежу, следует проводить в следующей последовательности:

• отрезать от профильной трубы два отрезка длиной по 30 см и один отрезок для лежака длиной 35 см;
• вырезать в лежаке два отверстия — один под топочный отдел, другой под установку вертикальной трубы;
• распилить вдоль одну заготовку из квадратной трубы и приварить одну часть к топке. Эта деталь будет способствовать поступлению воздушных масс в топочный отдел;
• сварить топку с трубой в единую конструкцию;
• изготовить и установить колосниковую решётку из арматуры. Её основу будет составлять рамка квадратной формы из арматуры размером 115х115 мм. Затем к ней привариваются прутья для решётки с шагом 8 — 10 мм. Укладываться она будет на уголки, приваренные изнутри топки;
• приварить к топочному отверстию и к зольнику петли дверцы;
• проверить качество швов на отсутствие в них дефектов, например, трещин и раковин;
• проверить работоспособность первичной камеры горения малым количеством топлива;
• отрезать кусок длиной 10 — 15 см от трубы предназначенной для изготовления дымохода;
• вырезать проём в нижней части оставшейся трубы и приварить подготовленной колено;
• прорезать проём для чистки дымохода чуть ниже колена;
• отрезать верхушку у одного баллона и вырезать отверстие в его дне;
• на поверхности этого баллона рулеткой и маркером разметить местоположение под дымоотвод и приварить к нему колено дымоотводной трубы диаметром 110 — 120 мм;
• одну часть трубы меньшего диаметра длиной по 0,8 м вставить в часть трубы большего диаметра;
• заварить с одной стороны зазоры между трубами по всей длине окружности;
• засыпать в пространство между трубами для теплоизоляции перлит;
• установить трубу по центру подготовленного газового баллона;
• заварить сверху зазоры между трубами по всей длине окружности;
• на этом же баллоне разметить ещё один проём и приварить к нему изготовленную топку, а вертикальную трубу к лежаку;
• отрезать у второго баллона дно;
• зачистить места срезов от заусениц;
• заварить в нём отверстие от вентиля;
• приварить к краю баллона два металлических кольца;
• состыковать баллоны между собой в паз, который образовали кольца;
• уплотнить место соединения баллонов асбестовым шнуром для максимальной герметичности;
• на пол в месте установки положить теплоизоляционный материал, а сверху лист толстого металла.

Готовая конструкция

Как правильно пользоваться?

Перед тем, как приступить к готовке нужно сначала снять казан с печи и прокалить внутреннюю часть прибора, использую небольшую порцию дров. Таким образом можно ликвидировать остатки запахов, и проверить герметичность установки дверок и дымоотвода.

При дальнейшей эксплуатации соблюдать следующие правила:

• при горении топлива полностью нагревается поверхность ёмкости и её ножки, поэтому для обеспечения пожаробезопасности конструкцию нужно установить на толстый лист металла;
• регулярно очищать печь от зольных остатков;
• использовать для топки только твёрдое топливо. Заливать жидкие нефтепродукты в такую модель печи категорически запрещается;
• ограничить возможность доступа детей и животных к разогретому прибору;
• не размещать печь вблизи легко воспламеняющихся предметов;
• не разжигать печь горючими жидкостями;
• такая печь не приспособлена для сжигания бытовых и строительных отходов;
• желательно использовать только сухие дрова, так как при горении сырой древесины будет образовываться капли конденсата и оседать на рабочих элементах устройства;
• оснастить дымоход печи искроулавливателем в виде консервной банки с проделанными шилом дырочками в большом количестве.

Приготовление еды

Пошаговое фото-руководство

Для изготовления самодельной печки-буржуйки понадобится один отожженный опустошенный баллон из-под газа, труба Ø 108 мм для устройства дымохода (метраж зависит от конкретных технических условий), обрезки стальной полосы и уголка, три петли для навешивания дверок.

Сооружение корпуса будущей печки производится в такой последовательности:

Галерея изображений

Фото из

Шаг 1: Прорезка отверстия под дымоходную трубу

Шаг 2: Разметка дверок зольника и топливника

Шаг 3: Резка корпуса баллона по разметке

Шаг 4: Зачистка заусенцев по срезу

Шаг 5: Сборка заготовки колосника

Шаг 6: Вычерчивание абриса колосника

Шаг 7: Обрезка колосника по шаблону

Шаг 8: Фиксация колосника внутри корпуса

Печка-буржуйка из пустого газового баллона практически готова: остались завершающие “штрихи”:

Галерея изображений

Фото из

Шаг 9: Фиксация патрубка для дымохода

Шаг 10: Фиксация петель и навешивание дверок

Шаг 11: Предварительная сборка дымоходного канала

Шаг 12: Сборка дымохода и запуск печки

Высота дымоходной трубы зависит от формы крыши и наличия рядом объектов, способных препятствовать тяге. Она должна быть как минимум на 0,5 м выше плоской и низкоскатной крыши. Если рядом есть высокие деревья или постройки, то устье трубы надо устроить выше их.

Это интересно: Как выбрать хороший двухконтурный напольный газовый котел: познаем в общих чертах

Порядовка кирпичной печи для гаража

Кирпичные печи дают более мягкое тепло, но пока они сами не нагреются, греть гараж не будут. Если вы собираетесь топить ежедневно, такой вариант хорош. Если гараж будет топиться периодически, лучше сделать металлическую печь — разгонять промерзшую кирпичную печь долго и муторно, а греть она начнет часа через два.

Для тех, кто решился класть кирпичную печь в гараже выложим порядовку небольшой (относительно) печи с обогревательным щитком и варочной панелью (на всякий случай).

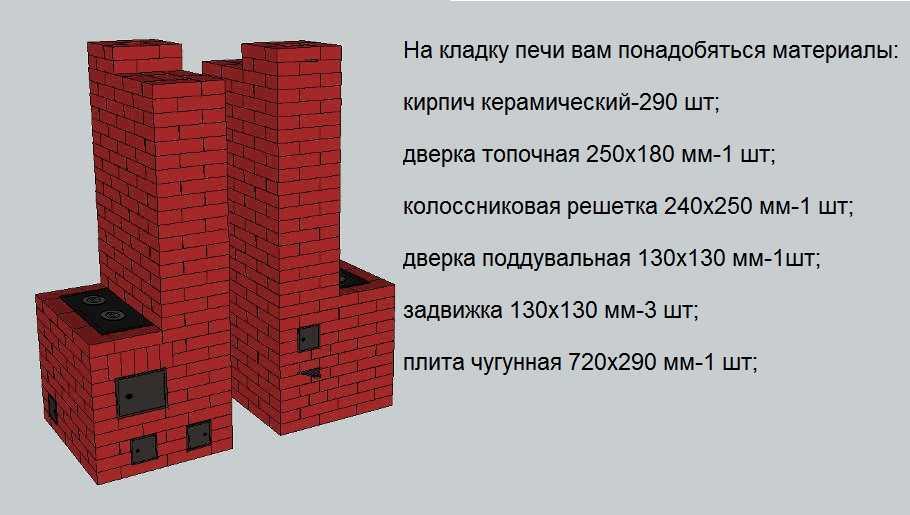

Изображение печи и необходимые материалы

Печь из полнотелого керамического кирпича (не пережженного). Без учета боя требуется 290 штук. Кладку вести на глиняный раствор, толщина швов — порядка 0,5-1,8 см.

Под эту печь нужен отдельный фундамент — масса будет под 500 кг. Его размеры больше размеров печи на 15-20 см.

Порядовка кирпичной печи для гаража

Желательна футеровка топки (укладка шамотного кирпича на шамотный раствор). Под печное литье кирпичи подтачиваются. Размеры ложа под колосники, плиту и дверки должны быть больше размеров литья. Зазор необходим для компенсации теплового расширения и также для укладки теплоизоляционной прослойки вокруг дверок. Это уменьшит образование трещин рядом с ними (из-за разного теплового расширения).

В качестве теплоизоляционного материала традиционно использовали асбестовый шнур. Если вы не хотите иметь дело с асбестом, можно нарезать на полосы картон из минеральной ваты. Только он должен выдерживать очень высокие температуры — до 1200°C (минимум 850°C).

Устанавливаемся в 6 ряду задвижка позволяет переключать печь в зимний и летний режимы. Это удобно в межсезонье, когда полная мощность не требуется, но уже сыро.

Продолжение кладки

Высоту печи можно увеличить повторив 14 и 15 ряды.

Продолжение формирования отопительного щитка

Процесс предварительной кладки печи без раствора (рекомендуется для того, чтобы подобрать кирпичи и понять что к чему) смотрите в видео.

Вертикальная буржуйка из газового баллона

Берется обычный ненужный газовый баллон

При изготовлении этой модели баллон устанавливается в обычном для него положении, горловина полностью освобождается, затем производится разметка с помощью рулетки и маркера.

Возможный вариант разметки для вертикальной буржуйки

Далее с применением шлифмашинки (либо с помощью газового или плазменного резака) вырезаются отверстия для устройства топки и поддувала.

Прорезание проемов для дверец

Следующим шагом идет устройство колосника между камерой топки и поддувалом. Так как этот элемент нужной формы и размера найти сложно, его делают из арматуры. Ее нарезают отрезками нужного размера и приваривают на заранее отмеченное место.

Колосник можно выполнить из арматуры

• Далее устанавливаются дверцы — для их изготовления отлично подойдут вырезанные куски металла. Их устанавливают на приваренные к корпусу баллона петли.
• На дверцы нужно обязательно установить задвижки или щеколды — они должен надежно удерживать створки во время топки.
• В верхней части баллона, при желании, можно устроить небольшую варочную поверхность. Она всегда пригодится для того, чтобы приготовить кофе или чай или поджарить яичницу. Эта панель изготавливается из металлического листа.

На такую поверхность просто просится водогрейный бак

• На фото представлен вариант подготовительной основы не просто для варочной панели, а для установки сверху емкости для подогрева воды, сделанной по типу самовара. Труба, выходящая из топки, будет проходить через емкость с водой, нагревая ее.
• Все швы, которыми привариваются любые детали печи, должны быть герметичны.
• Дымоходная труба может быть установлена в верхнюю часть печи или боковую стенку. Из помещения дымоход выводится через стену строения или крышу.

Такое расположение газового баллона помогает сэкономить площадь помещения, так как печь получается компактной и аккуратной. Особенно она хорошо подойдет для гаража или маленькой комнаты на даче.

Монтаж дымохода для самодельной печи

Дымоотведение – это очень важный процесс при установке печи на древесном топливе в закрытых помещениях. Угарный газ довольно опасен для жизни и здоровья человека. К тому же, от качества дымохода будет зависеть тяга, а значит, и качество прогрева, скорость повышения температуры.

В верхнем отсеке печи было прорезано отверстие. Здесь я воспользовался газовой горелкой, что оказалось более удобным. Самое интересное, что трубы для дымохода, если их покупать на рынках, обойдутся в довольно крупную сумму. Мне повезло, в гараже лежало несколько отрезков диаметром 100 мм. Если же возможности найти их бесплатно, нет, то лучше попробовать приобрести их на точках приёмки металлолома.

Чтобы отверстие для трубы получилось более ровным, я воспользовался остатком диска от болгарки, хотя, по сути, идеальная точность здесь ни к чему.

Разметка отверстия для будущего дымохода

По сварке самой трубы дымоотведения, думаю, говорить не стоит. Каждое помещение имеет индивидуальные размеры, планировку, а значит, ни одного повторяющегося варианта в итоге, найти не удастся. Для большего теплообмена, дымоход можно выполнить с использованием нескольких колен, хотя и того тепла, которое будет выделять пламя в подобной буржуйке иногда даже слишком много.

Дымоход был выведен под небольшим наклоном в сторону стены, а далее – на улицу (под потолком гаража)

Примерка, подгонка, дополнительная работа

Получившиеся бортики были проварены по длине, на их торцы установлены заглушки из металла, оставшегося от второго баллона. На нижний баллон я приварил ножки из уголка, чтобы наша печка не лежала на полу. При этом, высокими их делать не стоит – не более 20 см. Установив подготовленную верхнюю часть, сделанную из второго резервуара, я подогнал отверстие к получившейся шахте. Убедившись в том, что всё совпадает, верхний баллон я снял. На данном этапе стоило ещё немного поработать с нижним.

Кстати, что касается сварки. Многие не придают должного значения качеству швов, считая, что если буржуйка делается для гаража, то всё равно никто их разглядывать не будет. На самом деле, необходимость хорошего провара заключается в том, что от него будет зависеть качество тяги и долговечность готовой печи. Поэтому, если у Вас нет должного опыта в сварочных работах, лучше попросить помощи у специалиста.

Примерка верхнего и нижнего отсека буржуйки прошла прекрасно

Печь для бани из колесных дисков и кирпича

Использовать для изготовления печей дики от автомобилей начали не так давно, но этот вид самоделок быстро распространяется. Материал практически бросовый, металл хороший, размеры есть разные, можно соорудить агрегат любой мощности. Для данной печи использовались диски от ЗИЛ-160. Они имеют идеальные размеры — высоту 250 мм, диаметр 500 мм, а толщина металла — 7 мм.

Для печки-каменки требуется диски — 4 шт и керамический полнотелый кирпич (около 60 штук). Лучше печной, но можно и обычный, главное — хорошего качества. Для отвода дыма потребуются две стальные трубы диаметром 160 мм, длиной 50-60 см, с толщиной стенки 5-6 мм. В трех дисках приваривают дно и заваривают отверстия (накладками из металла не менее 5 мм толщиной).

Под данную печь требуется отдельный фундамент (устройство фундамента для печи описано тут) — масса получается солидной. На рисунке фундамент преднамеренно сделан ниже уровня пола, чтобы часть зольника оказалась в подполе. Это способствует хорошей вентиляции, сушит доски после процедур.

Нижняя часть складывается в полкирпича. Размеры ее 625*265 мм. Устанавливается дверца поддувала, колосниковая решетка, дверка закладки дров.

Печь-каменка для бани из колесных дисков и кирпича

Берем диск без дна. К нему на прутках привариваем круг диаметром 380 мм из металла толщиной 5 мм. Если есть возможность, его лучше сделать вогнутой формы. Это рассекатель, который заставляет дым двигаться по сложной траектории, улучшая теплосъем.

На одном из дисков без дна привариваем рассекатель

Диск с рассекателем устанавливаем на кирпичный корпус печи. Берем диск, ставим его дном вниз на установленный, привариваем их по кругу. В центре дна вырезаем отверстие и ввариваем трубу. Это — каменка. К ней при помощи ножек (4-6 штук), сделанных из арматуры диаметром 12-60 мм, длиной 200 мм, крепим еще один диск с дном. Если хотите закрытую каменку — сделайте съемную крышку. Надо поддать пара — окрыли, воды налили, потом снова закрыли.

В нем тоже требуется проделать в центре отверстие и приварить к нему кожух-переходник, в который вставляется дымовая труба (на рисунке узел обведен красным). Этот кожух немного больше наружного диаметра трубы. Оставшийся зазор при сборке можно забить асбестовым шнуром, заполнить глиняным раствором, на который складывали кирпичный низ печи.

Средняя часть банной печи из автомобильных дисков

Далее варим еще один рассекатель. Это чаша, диаметр которой на 30-60 мм меньше диаметра диска, высота бортиков 50-60 мм. Чашу делаем из металла толщиной не менее 4 мм. Устанавливаем рассекатель внутри третьего диска на ножки из той же арматуры, высотой 50 мм (количество — 3-5 шт).

Четвертый диск используется как бак для нагрева воды (объем 40 л). Если греть ее будете другим способом, можно сюда сложить камни или обойтись вообще без него.

Этот диск тоже должен иметь герметичное дно с приваренной в центре дымовой трубой. В нижней части привариваем штуцер для слива воды. Вверху делаем крышку. ее можно сделать из металла толщиной от 2 мм. Удобно, если крышка состоит из двух половин.

Бак для нагрева воды и проход через перекрытие

Это бак можно не приваривать. По краю нижнего колесного диска можно уложить асбестовый шнур, вымоченный в глине. Сверху уложить немного глиняного раствора, поставить полученный бак и придавить.

Последнее — потолочная разделка. Можно поставить выше сэндвич-трубу, шиберную заслонку и стандартный или самодельный проходной узел, а можно сделать разделку из кирпича.

А это — как выглядит уже готовая печь для бани из колесных дисков и кирпича

Для поддержания разделки к трубе крепится металлическая площадка, она фиксируется дополнительно при помощи ножек. Сама разделка кладется в полтора кирпича, имеет 5-6 рядов, сечение дымового канала — квадратное. Между первым и вторым рядами устанавливается печная задвижка (кирпичи подрезаются). Верхняя часть дымохода может быть из сэндвича, можно поставить асбестовую трубу, а можно — металлическую, только ее необходимо будет обернуть термостойкими теплоизоляционными материалами (чтобы не выпадал конденсат)

Только обратите внимание, общая масса дымовой трубы не должны быть больше 50 кг — это предельная нагрузка, которую может выдержать конструкция
