Строительство беседки для дачи своими руками: чертежи, размеры, инструкции

Возведение шестигранной беседки

Построить альтанку с шестью углами несколько сложнее, хотя порядок работ сохраняется. Для сооружения обычно применяются такие материалы:

• брус 15 х 15 см – на горизонтальные балки;
• брус 10 х 10 см для стоек;
• доска 10 х 5 см идет на устройство кровли.

Чертеж фундамента с уложенными балками

Для начала на плане участка нарисуйте эскиз будущего строения – правильный шестиугольник. Впишите его в площадь, выделенную под строительство, и определите местонахождение центра конструкции. Теперь можно приступать к разметке во дворе.

Поскольку шестигранные садовые беседки отличаются по форме, разметка участка отнимет больше времени. Чтобы отметить точки монтажа столбов фундамента и вертикальных стоек беседки, найдите центр сооружения и вбейте в землю колышек, сверяясь с чертежом. Затем привяжите к нему веревку, чья длина равна половине внешнего размера павильончика, а на конце закрепите палку. Получится импровизированный циркуль, которым вы начертите на земле окружность. Разбив ее на 6 равных отрезков, вы определите положение опор.

Чертеж шестиугольной беседки

Дальше работайте по известному алгоритму:

1. Выложите в намеченных точках столбчатые фундаменты, как об этом рассказано в предыдущем разделе.
2. Положив на фундаментные столбики рубероид, прикрепите к ним балки из бруса, соединенные между собой вполдерева. Посередине установите 3 промежуточных лаги (можно из кругляка) для укладки полов.
3. Поставьте 6 вертикальных стоек и зафиксируйте их к балкам на уголках. Соедините верхние концы опор досками и поставьте перила, тем самым ужесточив каркас беседки.
4. Соберите стропильную систему. Основанием должен служить шестигранный элемент, вытесанный из дерева, к нему примыкают стропила, идущие от каждого угла и середины грани (показано на фото). Смастерите обрешетку и настелите кровельное покрытие из выбранного материала.
5. Настелите полы и выполните отделку стен.

Устройство стропильной системы

При желании из большой шестигранной беседки можно сделать зимний сад. Для этого понадобится застеклить все проемы и предусмотреть монтаж печки с дымоходом. Порядок ведения строительных работ подробно показан на видео:

Строим беседку

Закладываем основание

Поскольку даже самая простая альтанка должна быть надежно закреплена на грунте, именно основание следует сделать первой точкой приложения наших сил:

Закладка фундамента под шестиугольную конструкцию

На выбранном участке размечаем план нашей будущей постройки. Поскольку габариты ее обычно невелики, можно обойтись без специальных геодезических приборов.

• В отмеченных местах выкапываем ямы глубиной не менее полуметра. На дно засыпаем гравий слоем до 15 см. Засыпанный материал обязательно трамбуем.
• В ямы устанавливаем опоры. Их можно изготовить из толстых бревен, пропитанных водоотталкивающим составом, а можно просто сложить из бетонных блоков на цементном растворе.
• При кладке опор из блоков в центре каждой устанавливаем арматурный прут толщиной 10-12 мм  и длиной около 150 мм.

Использование закладной арматуры

• Опоры тщательно выравниваем и бетонируем.
• После высыхания бетона покрываем верхние части опор гидроизоляционным материалом (рубероидом или аналогичным). Сверху укладываем брусья нижней обвязки, соединенные «в полдерева». Здесь нам как раз пригодятся вмурованные в фундамент стальные штыри  — они будут играть роль соединительных элементов.

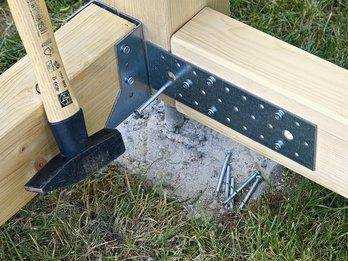

Вариант соединения деталей нижней обвязки

Затем делаем пол:

• Для деревянного настила к нижней обвязке крепим лаги. Чтобы они не прогибались, через каждые 60-70 см укладываем под лагу бетонный блок с размещенным сверху деревянным клином. Альтернативой бетонному блоку может служить черепной брусок из пропитанного гудроном или отработанным маслом дерева.
• На лаги монтируем половую доску или временный настил из необрезных досок.
• При укладке тротуарной плитки или кафеля грунт внутри периметра обязательно выравниваем, осыпаем песком и укладываем цементную стяжку. Затем выполняем облицовку полученной поверхности.

Возводим каркас

Следующий этап постройки беседки на дачном участке своими руками  — возведение каркаса:

• На углах обвязки устанавливаем вертикальные стойки. Для крепления удобно использовать выступающие части металлических штырей, но можно применять и стальные угловые кронштейны.
• Выровняв опоры по вертикали, фиксируем их раскосами. Раскосы могут быть как постоянными, так и временными  — все зависит от особенностей устройства каркаса.

Фото паза в верхней части опоры

• Верхние части опор соединяем обвязкой по периметру. Усилить конструкцию можно, крестообразно связав противолежащие углы с помощью досок.
• На обвязку устанавливаем стропила с шагом около 70 см. Верхние концы стропил крепим к коньковому брусу.
• Узел крепления стропила на обвязке может быть оформлен по-разному. Чаще всего в обеих деталях делается вырубка, пазы соединяются и стык дополнительно укрепляется гвоздем и металлическими накладками с двух сторон.

Верхняя обвязка со стропилами

Свес стропил (т.е. выступ за переделы обвязки) должен составлять около 40 см. Сделаем больше – будет мешать обзору, сделаем меньше  — ухудшится защита от дождя.

Выполняем отделку

Когда каркас готов, строительство дачной беседки своими руками можно считать практически законченным.

Нам остается лишь выполнить отделку беседки:

Между опорами устанавливаем перила и вертикальные стойки. К перилам, стойкам и нижней обвязке крепим заполнение.

Установка перил

• Обшивку из вагонки фиксируем с помощью специальных гвоздиков с небольшой шляпкой или клипс-кляймеров.
• Решетчатые щиты монтируем на саморезы, закручивая их «в потай» с изнаночной стороны.

Что касается кровли, то здесь инструкция будет отличаться в зависимости от выбранного материала:

• Под штучный материал вроде битумной черепицы или деревянных пластин (так называемый гонт) нужна сплошная обрешетка. Ее лучше всего делать из влагостойкой фанеры толщиной от 8 мм.
• Для поликарбоната, металлочерепицы, ондулина ит.п. нужна разреженная обрешетка из деревянных планок.
• Кровельные материалы фиксируем на обрешетке и стропилах согласно рекомендациям производителя. Дополнительную защиту укладываем на конек кровли, а также на ее ребра.

На завершающем этапе выполняем такие работы:

• Если необходимо, заменяем черновой дощатый настил на чистовой пол.
• Цоколь обшиваем вагонкой, предварительно пропитанной влагозащитной мастикой. Для конструкций с высоким цоколем монтируем лесенку из двух-трех ступеней.
• Ошкуриваем все деревянные детали, особенно те, с которыми мы будем контактировать при эксплуатации беседки.

Деревянные детали нужно защитить с помощью специальных составов

• Металлические части окрашиваем краской для наружных работ, а дерево пропитываем антисептиком.
• Снаружи окрашиваем беседку или же вскрываем ее защитным водоотталкивающим лаком.

Садовая беседка своими руками

Монтаж крыши деревянной беседки своими руками

На земле нужно сделать центральную крестовину – два бруса соединяются между собой способом «в полдерева». А края каждого бруса (или доски – смотря что используется), которые будут соприкасаться с опорными столбами, должны быть «обозначены» вырезами. Эти самые вырезы соответствуют размеру пропила в верхней части опорного столба.

Готовую горизонтальную крестовину устанавливаем на место – края бруса/досок вставляем вырезами в пропилы. Крепить в местах соединения доски горизонтальной крестовины с опорными столбами можно гвоздями (200 мм) или болтами.

Обратите внимание: для обеспечения большей жесткости  конструкции горизонтальной крестовины еще при проведении работ на земле можно усилить место соединения двух брусов деревянными накладками размером 40х40 мм. Делается это так, как показано на рисунке:. Делается это так, как показано на рисунке:

Делается это так, как показано на рисунке:

Остается сделать обвязку крыши – используется для этого брус размером 100х50 мм, «закрываются» все четыре стороны крыши. И из такого же бруса делаются перила на высоте 1 метр от основания беседки. Крепятся брусья либо гвоздями(200 мм), либо болтами, либо саморезами

Перила будут нести не только декоративную функцию, хотя и это важно – они усиливают всю конструкцию, делают ее более жесткой

Дальше наступает самый ответственный момент в обустройстве крыши деревянной беседки своими руками – выбор вида крыши. Она может быть односкатной, но в таком случае нужно ее сделать под небольшим уклоном. Но практичнее сделать четырехскатную крышу – времени и материала потратите больше, но и результат будет на порядок лучше.

Итак, приступаем к установке четырехскатной крыши:

• изготавливается восьмигранник длиной 80 см из бруса сечением 100х100 мм;
• в готовом восьмиграннике делается пропил под две первые планки стропил;
• готовый столбик крепим в центре крестовины;
• первые две стропилы скрепляем между собой способом «в полдерева» и вкладываем их в пропил восьмигранника;
• на центральный столбик методом «внакладку» крепим еще две стропилы;
• закрепляем еще четыре планки на восьмиграннике, концы которых «лежат» на опорных столбах.

В результате должна получиться вот такая конструкция:

Крепятся все доски к восьмиграннику саморезами или гвоздями (200 мм), а при расчете длины бруса/досок на крышу нужно учесть, что их края должны выходить за пределы обвязки крыши на 30-50 см – это обеспечит непромокаемость внутреннего пространства деревянной беседки.

Если планируется сделать красивый вход в беседку или установить двери, то нужно будет сделать следующее:

1. Рулеткой отмеряем расстояние от опорного столба – оно определяется лишь шириной будущего входа.
2. Теперь в отмеченные точки нужно вбить гвоздь из арматуры – просто кусок прута с одной стороны затачивается и забивается, а в брусе, который предполагается установить в качестве «наличника» двери, сверлится отверстие.

В результате, подготовленные столбы просто «насаживаются»  на вбитые гвозди из арматуры и крепятся к верхней обвязке крыши гвоздями или саморезами.

Пошаговая инструкция строительства из дерева с фото

Прежде чем начать строить беседку необходимо подготовить площадку. Снимается дерн, выравнивается, плодородный слой необходимо удалить полностью.

Далее надо будет выбрать какой делать фундамент.

Выбор типа фундамента и нижняя обвязка

В качестве фундамента можно использовать кирпичные или бетонные столбы, на которые потом ставится нижняя обвязка. Можно для фундамента использовать сами опорные столбы. В любом случае выкапываются ямки глубиной 0,5-0,7 м. На дно ям кладем подушку в 10 см из песка и щебня, после чего устанавливаем столбы. Предварительно они обрабатываются антисептиком, а та часть, что будет в яме оборачивается рубероидом.

Но в пяти точках (на рисунке) устраивается обычный столбчатый фундамент. Так же выкапываются аналогичные ямки (в результате, всего ям должно быть девять), на дно утрамбовывается песок со щебнем. Остальное пространство засыпается строительным мусором и заливается бетоном. Сверху кладутся несколько кирпичей, которые и будут опорой, заливаются битумом (если есть) и накрываются рубероидом. Можно пойти иначе: сделать в яме опалубку из досок или арматуры, обернуть рубероидом и залить бетоном.

Стоит учесть, что бетон застывает до 28 дней. Если у вас нет возможности ждать, то можно все сделать гораздо проще без заливки и копания ям. Берем готовые бетонные блоки и расставляем их там, где будет располагаться нижняя обвязка. Если вы используете брус размером 100*100 мм, то расстояние между блоками надо делать в 1,5 метра, при использовании металлической профильной трубы 60*60 мм — через 2 метра.

На подготовленный фундамент уже застывший или же бетонные блоки, кладется нижняя обвязка. Это скрепленный между собой брус размером не менее 100х150 мм. Получается что-то вроде большой рамы. В центре крепится одна или несколько, в зависимости от конструкции, лаг.

Установив собранную раму на фундамент, можно двигаться дальше.

Установка стоек

Этот этап достаточно трудоемкий и ответственный, поскольку стойки необходимо установить строго вертикально без всякого уклона. В помощь – старый добрый отвес.

Проверяем вертикальность установки и закрепляем столбы укосинами. Эти укосины потом можно снять или же оставить, все зависит от конструкции. Между собой брус крепится при помощи металлических уголков.

После того, как установили стойки, их необходимо скрепить верхней обвязкой.

Верхняя обвязка и доски пола

Для верхней обвязки используется брус сечением 100х100 мм. Делается аналогично нижней. Вы можете использовать два параллельных бруса или все четыре. Скрепляется брус металлическими уголками.

После установки и крепления стоек, можно приступить к монтажу пола. Для этого понадобится доска длиной под размер беседки. Ширина зависит от толщины доски.

Выпускаются половые доски таких размеров:

• Ширина — 80–135 мм.
• Толщина — 28–40 мм.
• Длина — 300–600 см.

Наиболее популярной является половая рейка размером: 100–105 мм/30–32 мм. Такой материал подходит практически ко всем типам беседок.

Крепится пол на саморезы к нижней обвязке и лагам, расположенных по центру обвязки.

Доски перед использованием необходимо хорошо обработать антибактериальной пропиткой. В качестве такой пропитки можно взять «Сенеж», или «Сенеж-Ультра». После этого доски хорошо будет еще покрыть морилкой.

Средняя обвязка

После окончания работ, описанных в разделе выше, можно еще скрепить стойки между собой средней обвязкой. Она не только укрепит каркас, но и будет полезна, если вы собираетесь обшить беседку только до половины, а верхнюю часть оставить открытой.

Теперь, когда каркас готов, можно приступать к крыше.

Делаем крышу

Крышу можно крепить разными способами. Можно использовать систему треугольных стропил, но здесь рассмотрим вариант очень простой.

На верхнюю обвязку кладутся в качестве стропил ряд досок на ребро с расстоянием сантиметров 30. На них на таком же расстоянии укладываются уже кровельные доски перпендикулярно стропильным. В результате получится такая вот решетка, как на фото.

Крепится все при помощи саморезов и металлических уголков. Сверху крышу можно закрыть любым удобным, доступным материалом, например шифером, ондулином или поликарбонатом.

Поликарбонат обычно кладется сразу на стропила без обрешетки.

Обычно берут сотовый или монолитный поликарбонат толщиной от 6 до 10 мм. Отдельные листы поликарбоната соединяются при помощи специальных стыковочных профилей из силикона.

Отделка

Завершающий этап строительства – это отделка.

Самым распространенным способом является обшивка нижней части вагонкой (для этого и делали среднюю обвязку).

Можно использовать другой доступный материал, например, сайдинг или блокхаус.

Вот пример такой беседки. Очень неплохой и простой в исполнении вариант.

Возводим прямоугольную конструкцию

Как построить беседку своими руками квадратного типа, вы узнали, теперь давайте разберемся, как соорудить беседку прямоугольной формы. Процесс сооружения такой беседки немного сложней, по сравнению с предыдущим вариант.

Схема прямоугольной беседки

Конструирование прямоугольной беседки:

1. Выкапываем ямки примерно по 40 см глубины. Вставляем в них опоры, выставляем их по уровню и заливаем ямку до верха бетоном. Ожидаем, когда он высохнет. Процесс застывания занимает около 2 дней.
2. Устанавливаем стойки из бруса. Выставляются стойки по углам в передней части постройки и с двух сторон входа. Стойки должны быть установлены строго в вертикальном положении.
3. Фиксируем установленные стойки укосинами. Если нижняя обшивка снизу будет непрозрачной. То необходимо края бруса запилить под углом 45 градусов и зафиксировать его гвоздями. Такие маленькие треугольники придают конструкции устойчивости и жесткости.
4. Проводим верхнюю обвязку. Обрабатываем доски для пола антибактериальной пропиткой. Укладываем их на пол и фиксируем материал. После фиксации пол рекомендуется покрасить краской на масляной основе.
5. Делаем среднюю обвязку. На стойки крепим поперечный брус. Крепление лучше проводить на ранее заготовленные выемки в стойках. После чего каркас также желательно покрыть масляной краской.

Рабочий процесс окончен, но инструктаж как построить прямоугольную беседку своими руками еще не окончен. Продолжим работу сооружением кровли.

Процесс конструирования совсем несложный.

Схема крыши

Первоначально делаем несущую конструкцию кровли и дополняем это все гребнями. Обрезаем края стропил по нужному размеру, фиксируем их на верхние перекладины

На этом этапе важно добиться идеального горизонтального расположения гребней. Если это выпустить из внимания крыша получится несимметричной

Дальше нужно установить стропила с двух сторон нашей крыши

Работу проводим за счет размещения балки посередине. Обрезаем края стропил под углом в сорок пять градусов. Обрезанные доски нужно установить на свое место.

Затем сверлим и крепим полученные ранее детали болтами. В отличии от саморезов болты не расшатываются со временем. Также нужно зафиксировать изготовленные детали на задние и передние границы беседки. Размещаем элементы, которые должны находиться сбоку. Нарезать по форме и размерам фанеру для фронтонов. Зафиксировать их по бокам кровли. Фиксация проводится саморезами, но можно использовать гвозди. на поверхность крыши укладываются листы фанеры. Фиксируем их саморезами. Далее на верх фанеры расстилаем кровельный материал. Часто для этих целей используют рубероид. Фиксируем материал к деревянному основанию строительным степлером. Далее под углом 45 градусов подрезаем торчащие края стропил. В завершение нужно облицевать нижнюю часть беседки. Для этого часто используют вагонку, которую покрывают прозрачным лаком. Но можно использовать и другой материал, который на ваш взгляд больше подойдет для облицовки нижней части.  Как вариант, можно использовать поликарбонат.

На этом этапе строительство прямоугольной беседки можно считать оконченным. В таком строении можно даже построить мангал, а, чтобы процесс работы был проще, ознакомьтесь со статьей, которая расскажет, как его сделать. Зная, как сделать беседку своими руками из дерева используя пошаговую инструкцию и соорудив постройку для отдыха хотя бы один раз, вы будете уверены, что даже новичок вполне справится с такой задачей. Ну а если хотите усовершенствовать дачный участок сделайте скамейку по инструкции описанной в одной из статей.

Электропроводка

Минимальная комплектация дачной беседки предусматривает проведенный свет и одну или несколько розеток.

Главное, на чем стоит заострить внимание, – это тип используемых проводов. Это может быть круглый или плоский кабель. Второй зачастую более качественный и долговечный, но имеет некоторые нюансы в монтаже и немаленькую цену

Эти нюансы заключаются в плохой гибкости плоских проводов. Соответственно, помещая их в углах, на сгибах внешний слой провода нужно аккуратно надрезать. Но всё же большинство дачников делают выбор именно в пользу плоских проводов

Второй зачастую более качественный и долговечный, но имеет некоторые нюансы в монтаже и немаленькую цену. Эти нюансы заключаются в плохой гибкости плоских проводов. Соответственно, помещая их в углах, на сгибах внешний слой провода нужно аккуратно надрезать. Но всё же большинство дачников делают выбор именно в пользу плоских проводов.

Покупать кабель следует с запасом хотя бы в метр, потому что погрешности в проектировании почти неизбежны. Это сэкономит время и позволит не соединять разные кабели между собой, что может быть небезопасно.

Самостоятельно устанавливая проводку, не нужно пренебрегать использованием асбестового листа. Он прокладывается между проводом и стеной, что послужит защитой (хоть и не стопроцентной) при внезапном возгорании электропроводки.

Самый дешевый и простой способ проведения электричества – открытый. Это означает, что провода не будут спрятаны в стены. При качественно выполненной работе этот нюанс не испортит внешнего облика постройки.

Для начала нужно составить чертеж. В нем будет подробно расписано, где и как будет пролегать проводка. Далее карандашом нужно сделать разметку на стенах, по которой будут крепиться провода.

После этого крепятся полоски из асбеста к стенам беседки, а на них уже укладывается кабель

Необходимо обратить внимание на то, чтобы крепления не сильно пережимали провод, но и не позволяли ему болтаться

Многие мастера-самоучки выбирают весьма небезопасный способ крепления: просто вбивают гвозди в саму проводку, прикрепляя ее таким способом к стенам беседки. Ни в коем случае не стоит так делать, ведь в таком случае вероятность возгорания или замыкания повышается во много раз.

После крепления проводов следует монтаж розеток, выключателей и других элементов. Обратный конец провода нужно присоединить к отдельному автомату и подключить к сети.

Скрытая электропроводка потребует больших материальных затрат и больше времени на установку, а внешний вид несильно изменит. Поэтому все начинающие мастера отдают предпочтение открытому типу проводки.
