Современное возрождение интереса к банному делу связано с ошеломляющим открытием медиков, утверждающим, что секрет русской, а вместе с тем и финской бани раскрыт. Следствием данной популяризации парной стала печь для бани, изготовленная своими руками. Это связано с тем, что современный рынок до сих пор не в состоянии полностью удовлетворить потребительский спрос на банные печи, а также с неоправданно высокой ценой на указанные агрегаты.

Кроме того, финская и русская бани являются местом не только для помывки, но и для сложных оздоровительно гигиенических процедур, полностью восстанавливающих энергетический потенциал души и тела. Условия, создаваемые на серийном производстве, не позволяют предусмотреть сочетание конкретных местных факторов, в связи с чем, профессиональные ценители бани зачастую предпочитают сконструировать банный агрегат самостоятельно, а не приобретать заводской, изготовленный по безликим стандартам.

Преимущества закрытой каменки

Пример печей с закрытым типом каменки Первые бани, построенные «по-черному», строились таким образом, чтобы камни лежали на пути огня. Имели прямой контакт с пламенем, за счет чего раскалялись докрасна. Сейчас такой тип бань встретить можно редко ввиду большого количества хлопот, связанных с эксплуатацией постройки. Открытая каменка, выполненная своими руками или приобретенная, не имеет прямого контакта с огнем. Температура камней повышается, благодаря контакту со стенками печи, тепло передается от камня к камню.

Чем большей будет площадь соприкосновения камней с нагретой огнем стенкой, тем быстрей и лучше они прогреются. Имеются котлы, в которых камни располагаются тонким слоем, почти полностью прижимаясь к одной из нагретых стенок. Подобная конструкция легко справляется с генерацией требуемого количества пара и нагревом парилки.

Имеются модели с двумя типами каменки, открытым и закрытым, установленными одновременно. Но приобретать подобный тип печи нет смысла. Продуктивней для прогрева камней использовать закрытую каменку, конструкция которой похожа на духовой шкаф.

Построенная своими руками печь с закрытым типом каменки

Во время прогрева помещений дверь «духовки» закрывается, и жар идет сквозь камни, быстро их нагревая. После прогрева дверца открывается, оставаясь в таком положении до конца банных процедур. Выходит, что вначале температура в бане высокая, влажность низкая. Постепенно воздух остывает, насыщается влагой.

Закрытая каменка может быть построена в двух вариантах:

1. Периодического действия. Через печь при данном виде конструкции проходит весь дым и отчасти пламя. Пока дрова полностью не сгорят, открывать дверцу нельзя. Каменная поверхность будет подвергнута налету сажи, и если на камень потом налить воды, вся сажа распространится по помещению. Здесь камня класть много не нужно, ведь контакт со стенкой только с одной стороны, отчего верхняя часть кладки может прогреваться недостаточно.
2. Постоянного действия. Огонь и дым полностью изолированы от камней. Каменка изолирована, и ей можно пользоваться как во время топления бани, так и после этого.

Фирменная печь с закрытым типом каменки Преимущества закрытых каменок:

1. Прогрев камней очень глубокий. Благодаря этому создается отличный пар. Это и есть основное, ради чего каменку делают закрытой.
2. Высокая скорость нагрева камней. Не требуется протапливать баню несколько часов, ведь для нагрева обычно хватает минимального количества времени, в зависимости от количества камней и объема конструкции.
3. Тепло держится очень долго по сравнению с другими типами печей. Баню можно не подогревать дровами длительное время, но пар от камней будет еще долго держаться.
4. Возможность регулировки температуры в помещении. При открывании дверцы каменки, температура в комнате сразу начнет повышаться, ведь придет значительный приток тепла. Если становится жарко, дверцу можно прикрыть. Даже при заливании каменки водой можно ненадолго закрыть дверцу, после чего камни снова прогреются за счет внутреннего жара.

Строительство банной печи своими руками

При выборе проекта будущей печи учитываются условия конкретного помещения — его площадь и качество теплоизоляции

Еще один значимый фактор, на который обращают внимание перед строительством — наличие условий для удобного проведения дымохода

Важно! Если парная создается для большой семьи и дружеских посиделок, целесообразно будет установить крупногабаритную кирпичную печь. Для небольшой парной на 1—3 человек достаточно компактного металлического устройства

Материалы

Строительство начинают с выбора материала. Для банной печи понадобится высокопрочный шамотный кирпич, отличающийся высокой огнестойкостью. Для кладки внешних стен подойдет полнотелый керамический кирпич.

Чтобы сделать кладочный раствор, смешивают глину с песком или используют готовые строительные смеси на основе термостойкого цемента.

Камни для каменки должны обладать высокой теплоемкостью, не трескаться при попадании холодной воды. Форма камней должна быть округлой, ровной. Хорошо подойдет отшлифованный речной булыжник.

Инструменты

Для работ понадобятся:

• емкость для смешивания кладочного раствора;
• лопата для перемешивания раствора;
• мастерок для накладывания смеси;
• молоток-кирка для раскалывания кирпича;
• пила-ножовка, болгарка;
• правило для удаления излишков раствора;
• отвесы;
• строительный уровень;
• угольник.

Различные металлические элементы: заслонки, дверцы, а также петли к ним приобретаются в строительных магазинах.

Место для постройки

Стены бани чаще всего выполняются из дерева, поэтому важно соблюдать нормы пожарной безопасности. Стены и потолок в месте расположения печи обшивают негорючим материалом, само устройство должно находиться на расстоянии 25—30 см от стены

Фото 3. По правилам пожарной безопасности деревянные стены и пол вокруг металлической печки закрыли кирпичной кладкой.

Если печь небольшая, целесообразно расположить ее по центру помещения для более качественной теплоотдачи.

Фундамент

В зависимости от размера будущей печи высчитывается площадь основания, далее выполняются работы:

1. Вырывается котлован глубиной 50—60 см, на дно укладывается мокрый песок.
2. Насыпается слой щебенки или битого кирпича толщиной не менее 10 см.
3. Устанавливается опалубка.
4. Устанавливается армированная сетка.
5. Заливается бетонный раствор.
6. Фундамент просушивают несколько дней, затем снимают опалубку.
7. Поверх фундамента укладывается гидроизоляция из рубероида.

Фундамент должен подниматься над грунтом на 10—15 см.

Порядок кладки

В соответствии с выбранной заранее порядовкой и чертежом выполняется кладка:

1. Без раствора выкладывается слой кирпича, перекрывающий все дно печи.
2. Выкладываются стены основания, ровность рядов проверяется уровнем.
3. Устанавливается зольник с дверцей и колосниковая решетка.
4. Выкладывается топочная камера из шамотного кирпича.
5. Устанавливается каменка с дверцей для выхода пара и котел для подогрева воды.
6. Устанавливается дымоход и его теплоизоляция.

Самостоятельная кладка может вызвать проблемы у неопытного мастера, поэтому рекомендуется сначала выложить порядовку без раствора, а также подготовить и нарезать кирпич.

Возможные ошибки и сложности

При самостоятельной постройке часто допускаются ошибки:

• использование неподходящего раствора приводит к растрескиванию швов при эксплуатации, к опасности отравления угарным газом;
• неправильное расположение прибора может затруднить его использование, так как в непосредственной близости от печи температуры будут превышать комфортные значения;
• неправильное устройство дымохода приводит к соприкосновению трубы с перекрытиями, что может вызвать пожар.

Чтобы избежать перечисленных ошибок, рекомендуется не изменять выбранный проект, порядовку банной печи.

Лучшие производители

В продаже есть много печей из металла, работающих на разных видах топлива:

• дровяные;
• электрические;
• газовые;
• комбинированные.

Каждый хозяин выбирает в силу своих возможностей, планировки помещения.

Перечислим самых популярных производителей.

Везувий

Компания представлена на рынке широким ассортиментом банных печей с топкой из чугуна. По мощности агрегаты способны отопить помещения площадью 6–30 куб. м.

Внимание уделяется внешнему виду печи. В продаже есть закрытые варианты со сплошной дверцей и коваными элементами

Для тех, кто любит наблюдать за живым пламенем, разработаны модели с дверцей из жаропрочного стекла.

Тройка

Отечественная компания-производитель. Производство находится в Твери.

Конструкции отлично подходят для использования в русских банях.

Среди особенностей печей:

1. Материал – низколегированная сталь. Толщина – от 10 мм.
2. Внутри могут топиться полена длиной до 80 см, что большая редкость для печных топок.
3. Колосники, дверцы сделаны из чугуна. Нет риска деформации.
4. Потоки горячего пара регулируются специальными окошками в корпусе.
5. В отдельных моделях объем закладки камней составляет до 250 кг.
6. В печи с баком под воду емкость идет съемная, что упрощает уход за ней.
7. Быстрый нагрев помещения любой площади.

Печи отличаются хорошей мощностью. При желании их можно обкладывать снаружи кирпичом. Такие конструкции получаются очень красивыми.

Теплодар

В продаже есть:

• котлы с парообразователем, встроенным внутри;
• печи-сетки;
• конвекторы;
• печи с баком под воду.

Есть изделия с закрытой топочной дверцей и с панорамной из жаропрочного стекла.

Кроме того, возможна разработка проекта и изготовление по индивидуальному заказу. Официальные представительства оказывают услуги по установке, сервисному обслуживанию оборудования.

Термофор

Другое название – TMF. Производственные мощности находятся в Новосибирске. Основная специализация – выпуск дровяных печей для бани. Но за последние года добавлена линейка устройств на газу, электричестве.

По материалу изделия делятся на 2 группы:

1. Из нержавеющей стали. В названии модели присутствует слово INOX.
2. Из конструкционной стали. Бюджетное оборудование. Отмечается маркировкой CARBON.

Все агрегаты производятся в 2 вариантах:

1. Высшего класса. Из утолщенного металла, с продуманным до мелочей дизайна.
2. Бюджетные. Качество металла остается неизменным. Дизайн максимально прост.

Бренеран

Немецкая компания в 1993 году появилась и на российском рынке. До 2005 года продукция называлась Буллерьян, потом изменилась на Бренеран.

Печи не прогорают, поскольку колосники выполнены из чугуна. Не нуждаются в уходе. На всю линейку продукции действует гарантия производителя – 2,5 года.

Каменка из кирпича для бани: материалы

Понятно, что для возведения печки основными материалами будут кирпич и раствор. Однако помимо этого требуются также еще металлические детали (фурнитура), которые нужно прикупить заранее.

• дверца топочная;
• дверца поддувала;
• дверца каменки;
• колосниковая решетка;
• розетки и душники (для шанцев и обогревательной трубы).

Печам, полностью выполненным из металла, в частности чугуна, посвящены отдельные публикации.

Стоит заметить, что в продаже вы найдете герметичные дверцы, но их обычно ставят на печки, у которых топливом — уголь.

Так как размеры стандартного кирпича известны, высота дверец может измеряться кратно высоте одного ряда с учетом шва — это 7 см. Обычная топочная дверка чаще всего делается равной четырем рядам — 28 см, а поддувальная — двум рядам — 14 см. Если поддувальная будет в полтора ряда, у вас появятся ненужные сложности, берите 14-сантиметровую.

чугунсталь при постоянной термической нагрузке «ведет»

А вот если выбирать топочную дверцу по конструкционным особенностям, то советуем обратить внимание на модели, у которых имеется дополнительный металлический экран, приваренный с внутренней стороны дверцы — он отвечает за снижение температуры снаружи дверцы. Дверца топки может быть и остеклена, что модно в наши дни (см

тут про печи-камины). Но в таком случае не забудьте о том, что без той или иной системы самоочистки стекла, она обрекает вас на постоянную борьбу с сажей, которая закрывает обзор. Облагородить печь возможно также с помощью портала

Дверца топки может быть и остеклена, что модно в наши дни (см. тут про печи-камины). Но в таком случае не забудьте о том, что без той или иной системы самоочистки стекла, она обрекает вас на постоянную борьбу с сажей, которая закрывает обзор. Облагородить печь возможно также с помощью портала.

Что касается водяных баков, то при самостоятельном изготовлении не рекомендуется использовать такие материалы, как черная и оцинкованная сталь. Вместо этого остановите выбор либо на луженой меди, либо на нержавеющей стали.

А что говорят печники о кирпиче? Говорят, что нет в наше время никакой альтернативы красному, полнотельному, изготовленному методом влажного прессования. Разумеется — с правильной геометрией, без изменения цвета, говорящей о неоднородном обжиге. А также звонко, как металл, звучащий при ударе по нему. Недожженность проявляется бледностью цвета, а пережженность можно увидеть только на изломе — там будут участки сине-черного цвета.

Порой можно прочитать, что морозостойкость кирпича важна только для дымоходной трубы. Вовсе нет. Для топки и для трубы нужно брать материал, у которого не менее 30 циклов, а если больше — то и лучше.

Что касается трубы, то с момента, когда она прошла кровлю, ее лучше обкладывать клинкерным кирпичом, но и его надо уметь выбрать. Причина — в повышенной морозостойкости — 70 и более циклов.

Внимание! Клинкерный не подходит для кладки самой печки, потому что у него слабая адгезия с раствором — он не берет воду.

Шамотный кирпич используется только для возведения топливного ядра, что также можно рассматривать как футеровку топки. В описанном нами случае футеровка была сделана и для каменки.

Важно! Красный кирпич кладется на обычный раствор из глины и песка, а шамотный — на смесь огнеупорной глины с шамотной крошкой. Труба выше уровня крыши — раствор без глины, цементно-песчаный или цемент, песок, известь.. На одну часть глины берется от 1 до 6 частей песка, но тут все зависит от жирности самой глины, чем больше она крошится при высыхании, тем меньше песка ей надо

Жирная глина не крошится, она трескается. Нормальный раствор не трескается, а если крошится, то только по краю. Обычно для вычисления пропорции делаются пробники с разными долями песка и подсушиваются

На одну часть глины берется от 1 до 6 частей песка, но тут все зависит от жирности самой глины, чем больше она крошится при высыхании, тем меньше песка ей надо. Жирная глина не крошится, она трескается. Нормальный раствор не трескается, а если крошится, то только по краю. Обычно для вычисления пропорции делаются пробники с разными долями песка и подсушиваются.

Совет! Если есть возможность, берите карьерный или горный песок — он лучший.

Считают кирпичи просто: по чертежам кладки, а высота одного ряда с раствором — 7 см. При обкладке трубы количество кирпичей в ряду тоже умножается на количество рядов по высоте, плюс 50 штук на распушку (противопожарное расширение) и 70 — на оголовок и выдру. Остается только вычислить количество кубометров, но и это просто: исходим из того, что в одном кубе 420 кирпичиков. При покупке стоит добавить еще 10% сверх от полученного количества.

Достоинства расположения печи с выносным топливным каналом

Банные печи с выносным топливным каналом могут быть изготовлены из чугуна или стали. Конструкция этого прибора отличается от обычной печи для обогрева бани именно наличием выносной топки, которая может быть съемной — в тяжелых чугунных вариантах изделий, или представлять неразъемную конструкцию — в стальных моделях. Благодаря такой конфигурации печи дверца топочной камеры выносится в соседствующее с парилкой помещение или даже на улицу.

Вынесение топки печи в предбанник дает немало преимуществ при эксплуатации:

• При топке печи происходит обогрев сразу двух помещений — парной и предбанника.
• Появляется возможность добавлять дрова, постоянно поддерживая процесс горения, в то время, когда парная эксплуатируется.
• Так как не будет необходимости открывать и закрывать дверцу топки со стороны парной, печь можно оградить барьером безопасности (кирпичным экраном), который исключит риск получения ожоговых травм во время принятия водных процедур.
• В парную не будет попадать мусор, который часто заносится в помещение вместе с дровами.
• Появляется возможность разместить рядом с топкой нишу для просушки дров, что в парной сделать, понятное дело, не получится.
• Обеспечивается подержание в парилке чистого воздуха, так как при открытии дверцы для добавления дров в комнату могут в небольшом количестве проникать газообразные продукты горения дров.
• Отсутствие дверцы топки в парной значительно сэкономит свободное пространство помещения, и так, как правило – не слишком объемного. Поэтому появляется возможность монтажа отопительного прибора в удобном месте разделяющей комнаты стены.

Однако, необходимо учитывать, что современные приборы заводского изготовления снабжаются системой охлаждения стекла, установленного в топочной дверце. Поэтому предбанник не будет прогреваться должном образом. И для того, чтобы тепло интенсивнее поступало в предбанник, придется приоткрыть дверцу топочной камеры — этот фактор тоже необходимо учитывать, выбирая место для установки печи. Если прибор невозможно установить так, чтобы открытая дверца не мешала свободному проходу, то в зимний период для этой комнаты потребуется дополнительный обогрев.

Цены на печь в баню

банная печь
В качестве примера — конструкция печи «Термофор Калина Inox БСЭ антрацит НВ ПРА»

Выносной топливный канал может быть прямоугольным, или же иметь зауженную около топки форму. Панорамное жаростойкое стекло, установленное в дверце, не только позволяет контролировать процесс горения топлива, но и придает конструкции эстетичный внешний вид камина. Если предбанник используется в качестве комнаты отдыха, то перед этим «камином» можно установить кресла, и отдыхая после посещения парилки, любоваться игрой пламени.

Система, охлаждающая стекло, также исполняет функцию его очистки, поэтому на внутренней поверхности не скапливается копоть, и оно всегда остается прозрачным.

Установка печи с выносом топочного канала в предбанник дает массу эксплуатационных преимуществ. Недостатки незначительны, и самый существенный из них – больше забот при проведении монтажа прибора.

Топливный канал банной печи может быть даже вынесен и на улицу. Обычно это делается в следующих случаях:

• Когда помещения парной и предбанника имеют уж совсем небольшую площадь.
• Если печь планируется отапливать углем, от которого традиционно остается много грязи, а продукты его сгорания — достаточно токсичны.
• В том случае, когда баня эксплуатируется в коммерческих целях, то есть на время сдается посторонним людям. А ее владелец выступает в роли истопника, совершенно не мешающего клиентам своим присутствием.

В ряде случаев применяется и вот такой вариант – топочное окно вообще вынесено на улицу

В других случаях печь, установленную таким способом, эксплуатировать будет крайне неудобно, особенно в зимний период. Согласитесь, мало радости в том, когда для того чтобы подбросить в топку дрова, приходится выскакивать на улицу.

Единственными достоинствами выноса топки банной печи на улицу является отсутствие мусора в помещениях и то, что топливо не придется заносить внутрь бани.

Какие материалы применяются для создания банных печей

У каждого хозяина свои требования к бане. Одним нужна основательность и возможность организовать длительный отдых для себя, семьи, компании друзей. Другие хотят построить баню в кратчайшие сроки и обеспечить ее простым в установке источником тепла. Огромное количество людей желает быстро протапливать помещение и начинать париться. Материал, из которого изготовлена банная печь, может своими свойствами удовлетворить ряд потребностей своего владельца.

Кирпичная

Кирпичные банные печи — это основательные, долговечные, мощные решения. К сожалению, они быстро выходят из моды. Причина этого явления понятна: конструкция банной печи из кирпича сложна, для возведения требуется работа мастера высочайшей квалификации. Факт недостатка настоящих мастеров не может не вызывать сожаления. Кирпичная печка для бани очень привлекательна и имеет множество достоинств.

1. Отличная тепловая инерция. Тщательно прогретые кирпичные дровяные печи способны сохранять тепло долгие часы. Это хорошо не только для парилки: тепловая инерция позволяет высушивать помещение.
2. Количество выделяемого тепла огромно. Кирпичная печь на дровах прогревает большой объем помещения.
3. Высокий уровень пожарной безопасности. Температура поверхностей кирпичной кладки недостаточна для возгорания окружающих предметов.

Наконец, ни одна железная печь не заменит кирпичную. Последняя полностью органична: она выглядит как естественная часть русской бани. Поэтому ценители жанра и впечатления обязательно стараются возвести именно кирпичную печь, даже не глядя на ее недостатки:

• конструкция тяжелая и должна устанавливаться на фундаменте;
• велика стоимость материалов и производимых работ;
• печь занимает много места.

Металлические

Печи, для изготовления которых используется сталь или чугун, имеют большую популярность у потребителей. Высоко оценивается относительно малая масса конструкций, простота их монтажа, размещения. Металлические печи для бани быстро растапливаются, прогреваются, отдают интенсивный поток тепла. Агрегаты данного типа изготавливаются из разных материалов.

Выпускаются металлические печи из чугуна, из нержавейки, из сталей широкого ассортимента толщин и сортов. Агрегаты используют самые разные типы топлива. Есть решения на газу, дровяные, комбинированные. Электропечь позволит полностью отвязаться от источника ресурсов, избавить себя от контроля горения, автоматизировать процесс поддержания температуры.

Все металлические печи обладают рядом несомненных достоинств:

• просто устанавливаются;
• мало весят и не требуют отдельного фундамента;
• относительно быстро прогреваются (зависит от конструкции);
• отдают много тепла.

Но те, кому понравилась компактная газовая металлическая или электропечь, должны помнить о недостатках таких агрегатов.

1. Главный — это очень маленькая тепловая инерция. Металл быстро остывает. Сохранять тепло помогут только камни.
2. Кроме этого, решение из стали нужно выбирать очень тщательно. Мощность рассчитывают по характеристикам помещения.
3. Печь из металла заставит постоянно следить за процессом горения, подкидывать дрова или подавать другое топливо.

Гораздо лучше простых стальных выглядят чугунные печи. Такие конструкции массивны, обладают неплохой тепловой инерцией, не требуют ухода и работают до 40 лет. Они полностью безопасны, однако агрегат такого класса могут позволит себе единицы. Причины просты:

• печь из чугуна по массе сравнима с кирпичной, требует фундамента для установки;
• чугунные печи достаточно хрупкие, металл, из которого они делаются, может расколоться от удара или резкого перепада температуры;
• стоимость конструкции очень внушительна.

Именно сочетание хрупкости, трудности транспортировки большой массы, ценника на изделие сделало чугунные печи уделом людей богатых, ценящих стиль и уникальность.

Последний тип нагревательных установок для бани — простые и доступные всем буржуйки из металла. Это может быть достаточно сложное устройство. Сделанная из обычной стали, компактная буржуйка легко оснащается узлом с теплообменником, на нее можно установить блок с баком для воды. Такая маленькая печь очень быстро растапливается, однако совершенно не держит тепло. Ее единственное достоинство заключено в простоте и легкости перемещения с места на место. Буржуйка — идеальное решение для мобильной бани.

Что собой представляет банная печь с закрытой каменкой?

Итак, начнем с того, что такое каменка? Это емкость для камней, которая является отличительной чертой именно банных печей. В отопительных для дома вы их не найдете. Причина, по которой используются камни, уходит в глубину веков. Фактически, это первый найденный людьми аккумулятор тепла, не потерявший актуальности и в наше время.

Запомните! Камень долго греется и долго отдает тепло. Металл греется и остывает быстро.

Поэтому, чтобы увеличить время банных процедур после сгорания дров в самых первых примитивных печках, использовалась груда камней. Именно под ней горел костер в бане «по-черному». Когда появились кирпичи, камни не ушли из обихода. Их просто стали помещать в отдельную емкость. Так и появилась современная каменка.

Камни в каменке прямого нагрева кирпичной печи в русской бане

На заметку! Иногда часть предмета используют для обозначения целого. Каменкой может зваться и емкость для камней, и вся печка. Различайте по контексту).

Если дана печь для бани с закрытой каменкой, то это значит, что в ней обязательно присутствуют следующие элементы:

• топливник (с каналами подачи воздуха и отвода печных газов);
• емкость для камней (в данном случае закрытая, но имеющая дверку);
• дымоход.

Наличие рассекателей, колпаков и дымооборотов, а также теплообменников или баков зависит от конструкции конкретной печки. В дальнейшем мы будем говорить более конкретно и приведем примеры внутреннего строения разных печей с закрытой каменкой.

Принцип работы и отличительные особенности

Печь состоит из нескольких элементов:

1. Каменка. Часть агрегата, в где накапливается тепло от раскаленных камней. Отапливается дровами, электричеством или газом.
2. Топливник. Емкость, где выделяется тепло от сгораемого топлива. Оснащен решеткой, расположение которой зависит от типа топлива.
3. Решетка. Чаще всего изготавливается из чугуна, так как этот материал обладает устойчивостью к высоким температурам и долговечностью при частой и длительной эксплуатации.
4. Зольник. Емкость, размещенная под топливником. Предназначена для оседания золы.
5. Проходной тоннель с дверцей. Устанавливается в предбаннике, чтобы можно было топить парную в смежном помещении.
6. Теплообменник. Элемент, предназначенный для передачи тепла воде от топки.
7. Бак. Емкость с водой, монтируемая к печи, находящаяся сверху или сбоку прибора. Отличается по объему и типу материала.
8. Дымоход. Труба, выходящая из топливника и направляющая дым на улицу.

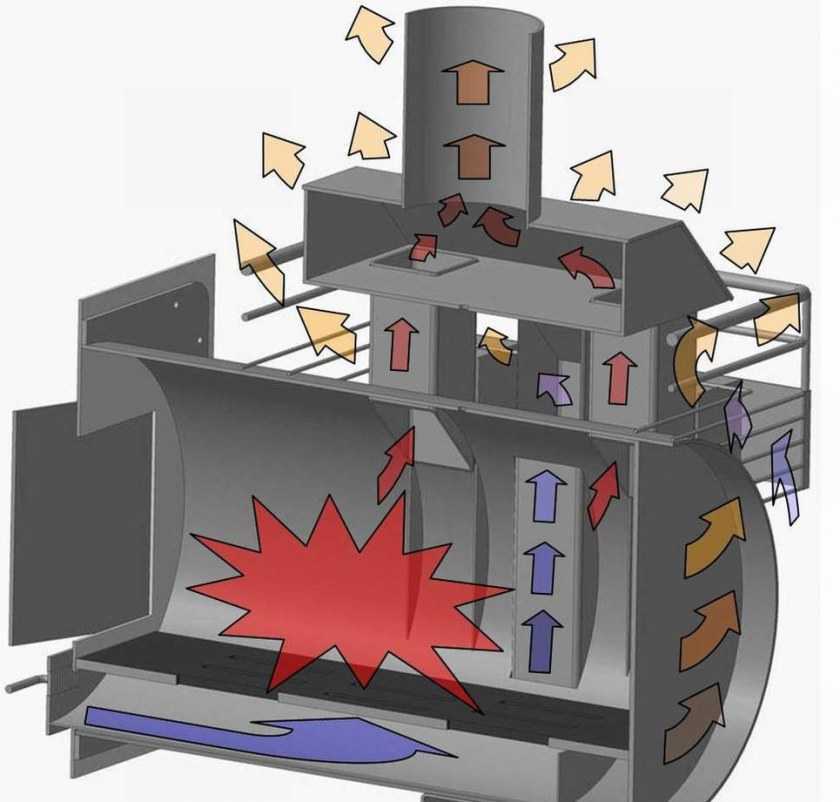

Печи с баком работают по следующему принципу. В топливник закладывают дрова, выделяющие тепло. Нагревшийся воздух поднимается через вверх и раскаляет камни. Они нагреваются и поддерживают необходимую температуру в помещении. Кроме этого нагревается бак.

Скорость разогрева воды зависит от расположения бака. Он может находится возле печки или в смежном помещении. Для поддержания температуры воды нужно периодически подкидывать дрова.

Существуют печи с длительным горением. Они работают без подкидывания дров до 20 часов, что исключает постоянный контроль при работе прибора. Процесс горения у таких печений происходит в обратном направлении — сверху вниз.

Как улучшить КПД железной печки

К эффективным способам относятся:

1. Футеровка топки. Смысл заключается в обкладке внутри топки шамотного кирпича. Достаточно поставить его на ребро, тогда футеровка по толщине будет до 6 см, при использовании узкого шамота для кладки – 3 см. Прогреваться будет каменка, а не стальные стенки печи. Футеровку рекомендуется запланировать еще на этапе разработки чертежа, чтобы заранее увеличить размеры топки под футеровку. Минус способа – выработка горячего дыма. Решение – установить каменку на трубу.
2. Создание кирпичного экрана вокруг печи. Материал – керамический кирпич. В кирпичной кладке оставляют проем под дверцы, чтобы можно было регулировать прогревание воздуха. Минус – перегрев задней стенки. Решение – использовать для топки утолщенную жаропрочную сталь.

Чем отличаются

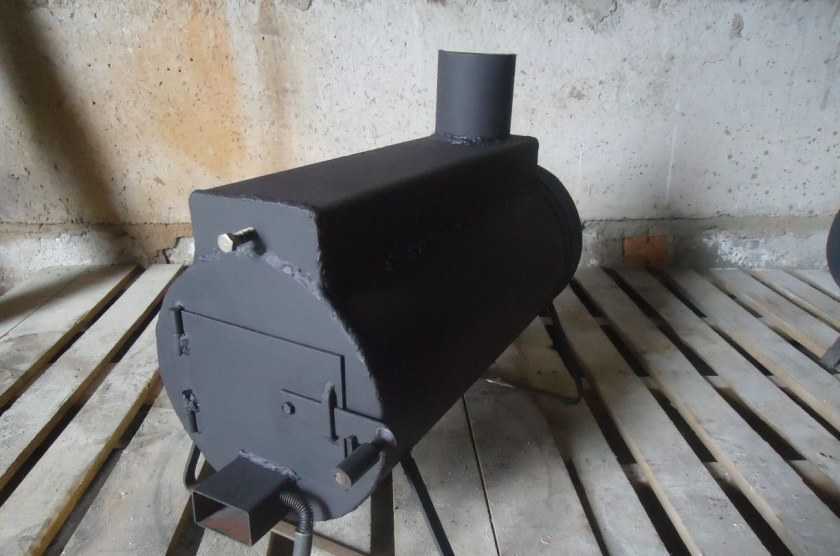

В горизонтальных устройствах топливо сгорает полнее – их КПД выше. Эти печи тяжелее по массе, для них, возможно, потребуется более мощный фундамент. Они имеют большие габариты и им требуется больше площади пола.

Горизонтальные модели немного сложнее в эксплуатации: пользователи жалуются на быстрое переохлаждение топки и недостаточный прогрев парной и всего домика, много пара получается только в том случае, если размеры парилки небольшие.

Проблемы с паром происходят потому, что сложно определить площадь контактирования камней и корпуса. Для изготовления горизонтальных моделей необходимо обязательно использовать точные чертежи печи для бани.

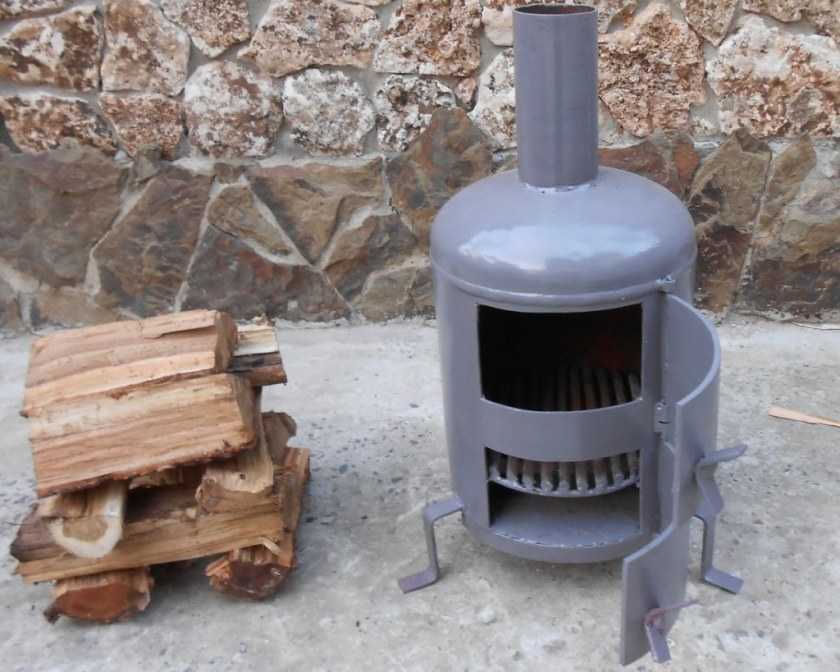

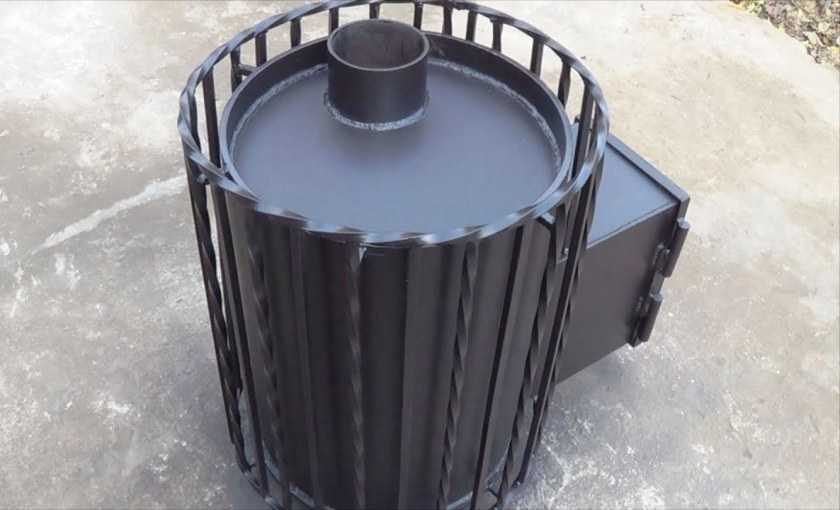

Вертикальные устройства компактнее и легче, для них потребуется менее мощный фундамент. В них проточная каменка – она прогревается полнее, поскольку дым проходит через камни.
